可调式管子扳手钳结构设计

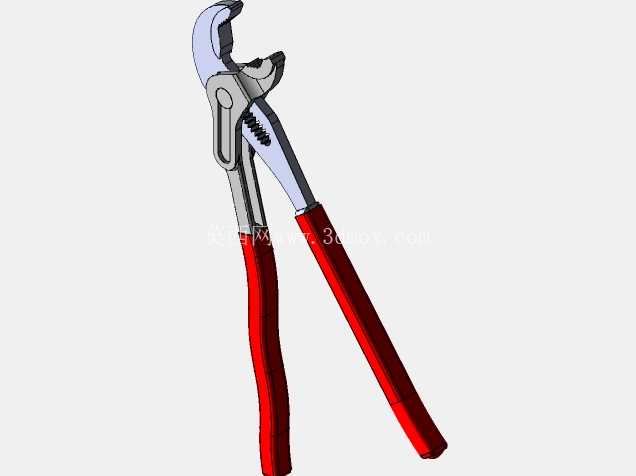

　　在民用给排水施工、工业管路安装、设备运维检修的现场作业场景里，管钳类工具是管路拆装作业无法替代的手动夹持器具，这款可调式管子扳手钳的结构设计，完全围绕现场作业的实际痛点展开，没有冗余的装饰性结构，每一处几何特征都服务于实际使用需求。从功能特性来看，这款扳手钳采用钳口可调式结构，通过钳身中部的齿条啮合结构实现开口尺寸的多级调节，能够适配不同外径的圆形管材、管件以及带棱边的五金连接件，相比固定开口的扳手，它的适配范围更广，不需要作业人员携带多把不同规格的固定扳手往返作业点，能有效减少现场工具携带的负重，提升狭小作业空间内的操作灵活性。

　　钳口部分做了弧形咬合齿设计，齿形的角度经过反复校核，咬合时齿尖能够嵌入管材表面的氧化层或镀层，不会因为施力时的扭矩过大出现打滑现象，同时齿根做了圆弧过渡处理，避免应力集中导致钳口在大扭矩作业下出现崩齿断裂的问题，钳口的开合铰接轴采用过盈配合装配，长期使用也不会出现轴孔旷量，保证钳口咬合的对中性，不会出现夹偏管材导致管件变形的情况。手柄部分采用浸塑包覆结构，内部的金属钳身延伸至手柄末端，保证整体的结构强度，外部的包覆层做了防滑纹理设计，即使手上沾有油污、水渍，也能保证握持的摩擦力，不会出现脱手的情况，同时包覆层能够缓冲施力时的反作用力，减少长时间作业对手掌的磨损。从设计思路上，这款扳手钳的建模过程优先保证运动机构的干涉校验，在可调范围内的每一个开口档位，都做了运动仿真验证，确保齿条啮合的深度足够，不会因为调节档位过浅导致施力时齿条脱开，钳身的受力部位做了等强度优化，在铰接孔、齿条根部、钳口与钳身的过渡位置都做了加厚处理，同时去除了非受力区域的多余材料，在保证整体结构强度满足最大扭矩要求的前提下，尽可能降低工具的整体重量，降低作业人员的劳动强度。

　　从安装边界与外形尺寸来看，这款扳手钳的最大开口尺寸覆盖了常规家装、工业小口径管路的常用管径范围，闭合状态下的整体长度符合手动工具的人机工程学要求，单手即可完成开口调节与握持施力，钳身的最大宽度控制在合理范围内，能够伸入墙根、设备缝隙等狭小作业空间完成管件拆装，不会因为钳身过宽无法就位。在实际使用场景中，这款工具不仅可以用于金属管材的拆装，也可以用于小型圆柱形零件的夹持固定，比如设备检修时对轴类零件、圆螺母的拆装作业，钳口的咬合力度可以通过握持的施力大小灵活控制，针对薄壁管材作业时，可以适当减小握力，避免夹扁薄壁管件，针对锈蚀的顽固管件，可以通过加力杆延长手柄力臂，借助杠杆原理增大输出扭矩，完成锈蚀连接件的拆卸。

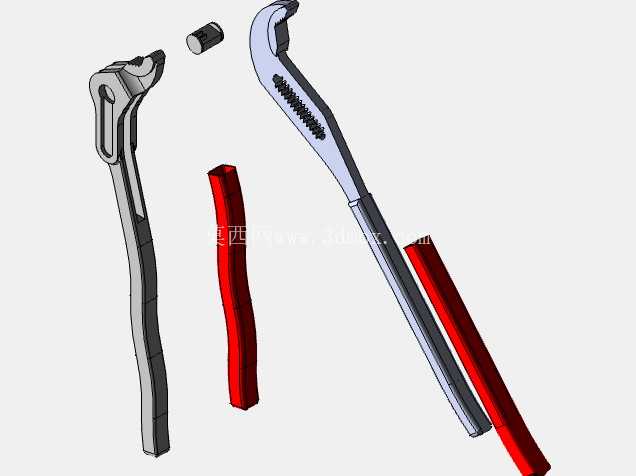

　　建模过程中对所有的配合面都做了公差匹配设计，铰接轴与轴孔的配合间隙控制在合理范围内，既保证转动调节的顺畅性，又不会出现过大的旷量导致夹持精度下降，齿条的齿形采用渐开线齿形设计，啮合时的接触面积更大，受力更均匀，长期调节使用也不会出现齿面过度磨损导致档位打滑的问题。钳身的金属部分采用锻造结构的建模逻辑，所有的棱角位置都做了倒钝处理，避免使用过程中锋利的边角划伤作业人员，手柄的包覆层与金属钳身的结合位置做了止退结构，保证大力度施力时包覆层不会与金属钳身出现相对滑动。
