19毫米规格双梅花齿轮扳手结构设计

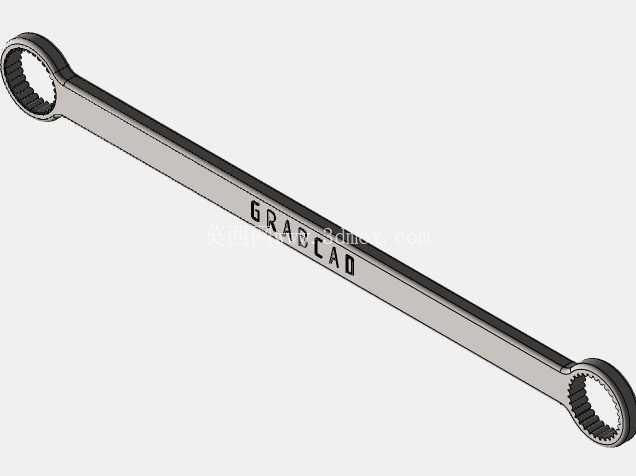

　　在汽车维保、设备装配、产线工装调试的日常作业场景里，手动扭矩扳手是一线操作人员接触频次最高的工装类工具之一，这款19毫米规格的齿轮扳手，针对的是常规开口扳手难以适配的深位螺栓、狭窄空间紧固件拆装需求，区别于普通棘轮扳手的单向锁止结构，这款扳手的齿圈采用了全周啮合的齿轮式咬合设计，能在螺栓轴线方向的有限摆动空间内完成连续拧动作业，不需要频繁脱开套头重新对位。从结构设计逻辑来看，扳手主体采用长直杆一体式锻造的构型，杆身截面做了渐变式的厚度处理，靠近扳手头的位置厚度更大，能承受拧动螺栓时的集中扭矩载荷，杆身中段适当收窄，在保证整体刚性的前提下降低工具自重，减少长时间手持作业的疲劳感。

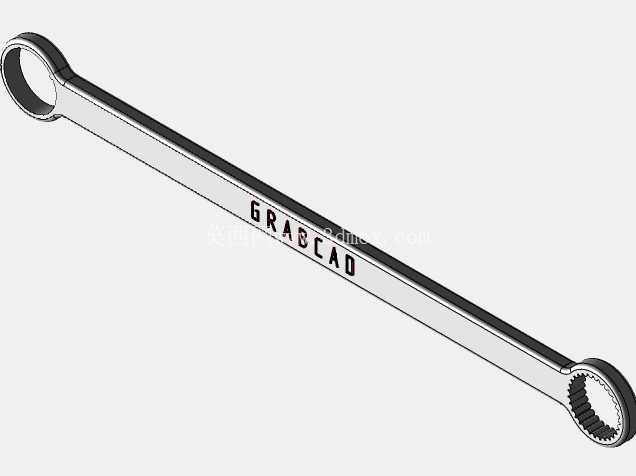

　　两端的梅花齿圈做了同轴度公差控制，齿形采用12角的标准花键构型，能和六角头螺栓的六个受力面形成双重咬合接触，相比单六角套头，接触受力点翻倍，拧动时不会出现螺栓棱角打滑磨损的问题，齿圈内侧的加工精度控制在IT7级公差范围内，和标准M12螺栓（对边尺寸19毫米）的配合间隙控制在0.1毫米以内，既可以顺畅套入螺栓头，又不会因为间隙过大造成拧动时的偏载受力。实际作业场景中，这类齿轮扳手常被用在汽车底盘螺栓紧固、发动机舱内狭窄位置的紧固件拆装、模具装配时的内六角螺栓锁紧工序里，尤其是在周边有管线、结构件遮挡，普通活扳手无法垂直套入螺栓头的位置，这款扳手的长杆构型可以绕过遮挡结构，从斜向角度套入螺栓头，依靠齿圈的全周啮合特性传递扭矩，不需要完全垂直于螺栓轴线作业。

　　设计过程中，针对扳手的受力边界做了有限元校核，当施加在杆尾的手动扭矩达到45N·m时，杆身的最大应力集中在扳手头和杆身的过渡圆角位置，应力值远低于优质铬钒钢的屈服强度，正常手动作业不会出现杆身弯折、齿圈崩齿的问题。外形尺寸方面，扳手整体长度控制在240毫米左右，杆身宽度16毫米，厚度在4毫米到8毫米之间渐变，两端齿圈的外径28毫米，这个尺寸边界可以适配大部分设备维保场景的操作空间，比如汽车轮拱内侧的悬挂螺栓、机床内部的固定螺栓，周边操作间隙只要大于30毫米就能顺利放入扳手作业。

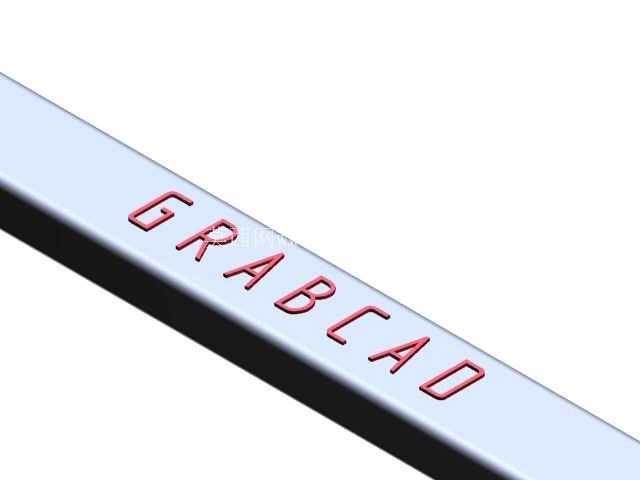

　　齿圈的齿轮啮合结构做了圆角钝化处理，没有尖锐的加工棱角，套入螺栓头时不会刮伤螺栓表面的防锈涂层，杆身表面做了哑光镀铬处理，既可以提升防锈能力，又不会因为表面反光在车间强光作业环境下造成视觉干扰。和普通的两用扳手相比，这款齿轮扳手的齿圈没有设置棘轮换向结构，整体结构强度更高，适合需要大扭矩拧紧的固定规格螺栓作业，不会出现棘轮棘爪结构在大载荷下脱齿、断裂的问题，在固定工位的装配产线上，这类定规格扳手可以和定扭矩辅助工具配合，完成标准件的定扭矩锁紧作业，不需要频繁更换套头，能有效提升装配作业的效率。针对日常使用的磨损问题，齿圈的啮合面做了局部淬火处理，表面硬度达到HRC55以上，长期反复和螺栓头摩擦也不会出现齿形变形、打滑的问题，杆身的中部做了防滑标识区域，即使手上沾有机油、切削液，也能稳定握持扳手施加扭矩，不会出现脱手的情况。在工装配套场景里，这类扳手常被纳入设备随机配套的专用工具包，针对设备上特定规格的固定螺栓做专用维护工具使用，相比通用可调式扳手，定规格的齿轮扳手对螺栓的保护性更好，不会因为调节间隙不当拧圆螺栓头，降低设备维护过程中紧固件损坏的概率。
