实木柄羊角锤结构设计三维数模

　　作为手动敲击类五金工具的典型代表，羊角锤的应用场景覆盖建筑装修现场木工作业、家具装配环节构件固定、设备维保过程零件拆装、家庭日常维修作业等多个领域，区别于圆头锤、八角锤等纯敲击类锤具，羊角锤凭借锤头端部的羊角形分叉结构，可同时完成敲击与起钉两类核心作业，无需额外搭配起钉器即可完成铁钉的打入与拔除操作，大幅降低作业过程中的工具切换频次，提升现场操作效率。从实际使用需求出发，该羊角锤的结构设计充分考虑了不同作业场景的受力特性，锤头部分采用高碳钢锻造结构设计，敲击端面做了局部淬火硬化处理，硬度控制在合理区间，既保证敲击铁钉时端面不易出现卷边、凹陷变形，又避免硬度过高导致的崩裂风险；锤头与锤柄连接区域设计为带锥度的楔形安装孔，装配时通过楔块涨紧结构实现锤头与锤柄的无松动连接，可承受长期敲击作业产生的往复冲击力，避免使用过程中锤头脱落引发安全隐患。

　　羊角形起钉叉口做了圆弧过渡处理，叉口边缘加工有适配不同直径铁钉的V形开口，起钉作业时可将铁钉帽卡入V形槽内，利用杠杆原理以锤头肩部为支点撬动，可轻松拔除嵌入木材、墙体的铁钉，叉口根部做了加厚处理，避免起钉受力时出现叉口断裂变形。锤柄部分采用硬木材质设计，外形根据人手握持姿态做了仿形收腰处理，靠近锤头的位置直径略粗，向握持末端逐步过渡为贴合掌心的椭圆截面，握持区域做了圆角打磨处理，无尖锐棱角，长期握持敲击时不易磨手，同时硬木材质的阻尼特性可有效吸收敲击过程产生的反震力，降低作业人员的手部疲劳感。

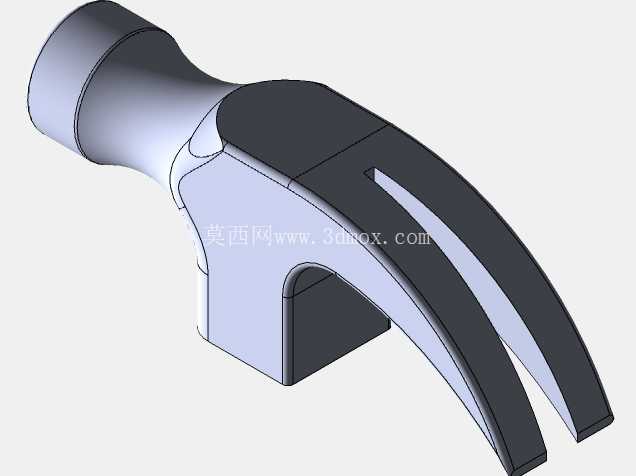

　　从三维建模的设计逻辑来看，该数模完整还原了羊角锤的零件拆分与装配关系，分别建立锤头、木质锤柄、连接楔块三个独立零件，在装配环境下通过配合关系完成总装，同时配套了渲染视图直观展示成品的外观质感与材质表现。建模过程中，锤头部分重点还原了敲击端面的倒角、起钉叉口的圆弧曲面、安装锥孔的锥度参数，所有过渡圆角均按照实际五金工具的加工工艺要求设置，避免出现尖锐直角导致的应力集中问题；锤柄部分的曲面造型严格按照人机工程握持尺寸设计，整体长度控制在常规手动羊角锤的适配区间，锤头重量与锤柄长度形成合理的力矩配比，敲击时可借助锤身自重产生足够的敲击力，无需作业人员施加过大的手臂力量。安装边界方面，锤头与锤柄的配合面采用过盈配合设计，装配时将锤柄端部加工为与锤头锥孔匹配的锥度，打入锤头锥孔后在锤柄端部打入金属楔块，使锤柄端部涨开与锥孔紧密贴合，保证连接可靠性；锤头的整体宽度、起钉叉口的开口尺寸均适配常规民用与工业用铁钉的直径范围，可覆盖直径1.5mm到5mm的常用铁钉作业需求。在实际作业场景中，该类羊角锤的敲击端面可用于敲击铁钉、冲子、小型凿具等工具，起钉叉口除拔除铁钉外，还可用于撬动小型构件、清理缝隙内的杂物，部分场景下还可借助锤头的平面部分进行小型金属件的校形作业。

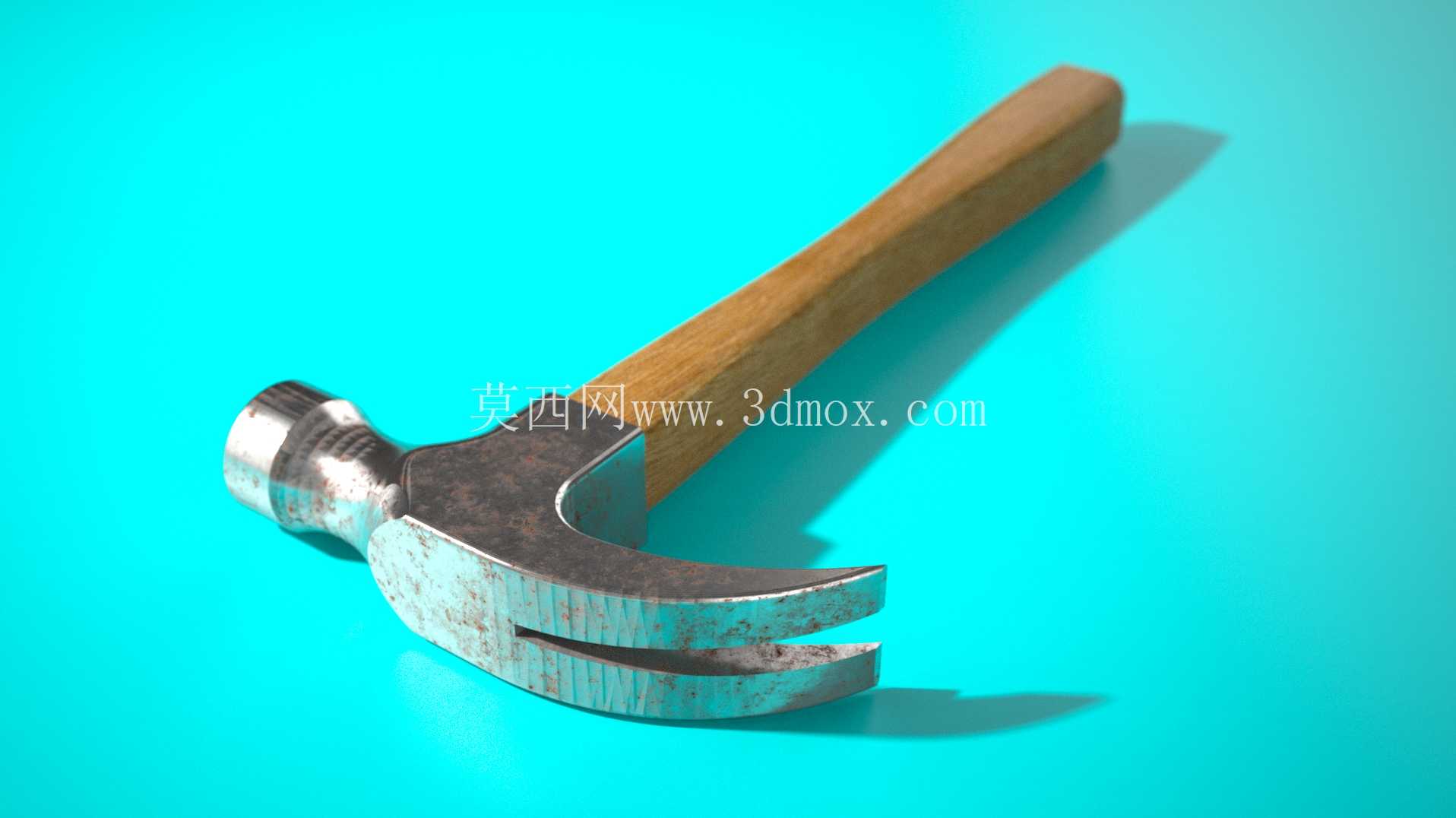

　　设计过程中充分考虑了工具的动平衡特性，整锤的重心落在锤头与锤柄连接位置靠前的区域，握持时手感沉稳，敲击时落点精准，不会出现头重脚轻或锤柄过重导致的操控性下降问题。锤头表面做了防锈处理设计，建模时还原了金属表面的细微纹理与使用磨损质感，锤柄部分还原了木材的自然纹理与握持区域的打磨细节，渲染效果可直观呈现产品的真实外观状态，可用于产品展示、结构教学、装配模拟等多个场景。对于结构设计从业者而言，该数模可作为手动五金工具设计的参考案例，理解敲击类工具的受力结构设计、人机工程尺寸匹配、不同材质零件的连接方式设计要点；对于三维建模学习者而言，可通过该模型练习复杂曲面过渡、零件配合关系设置、材质渲染参数调整等建模技巧，掌握工业级手动工具的建模逻辑与工艺细节要求。
