教学实训用曲柄连杆式机械臂结构

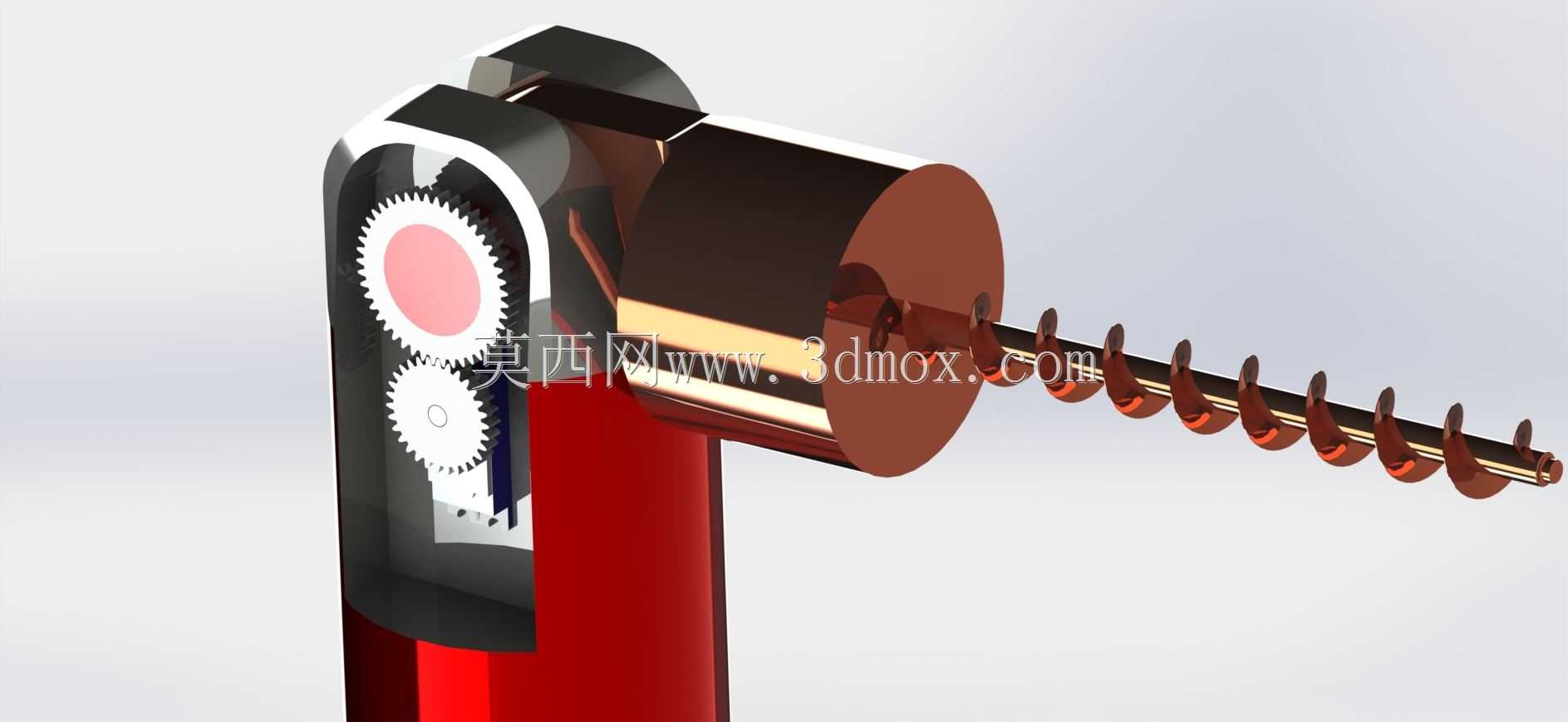

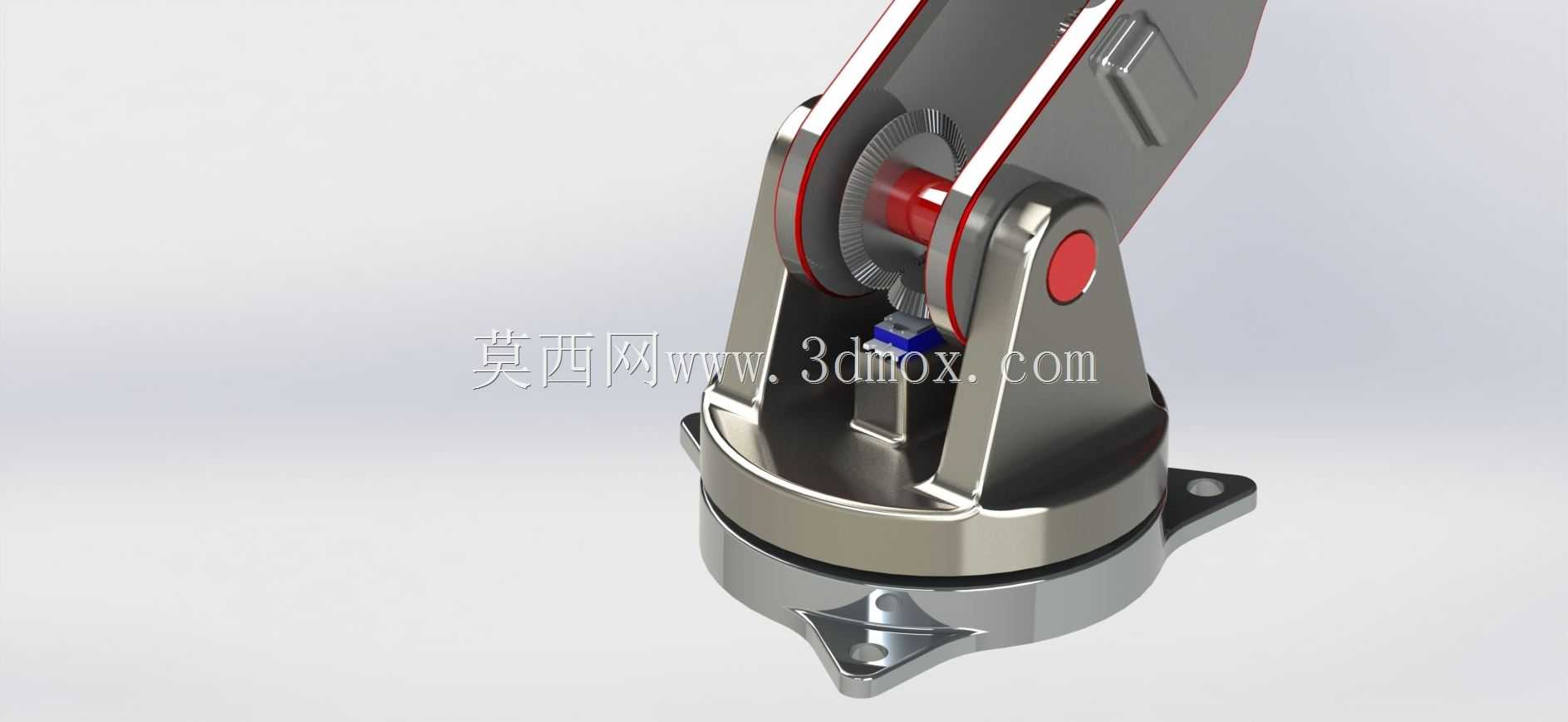

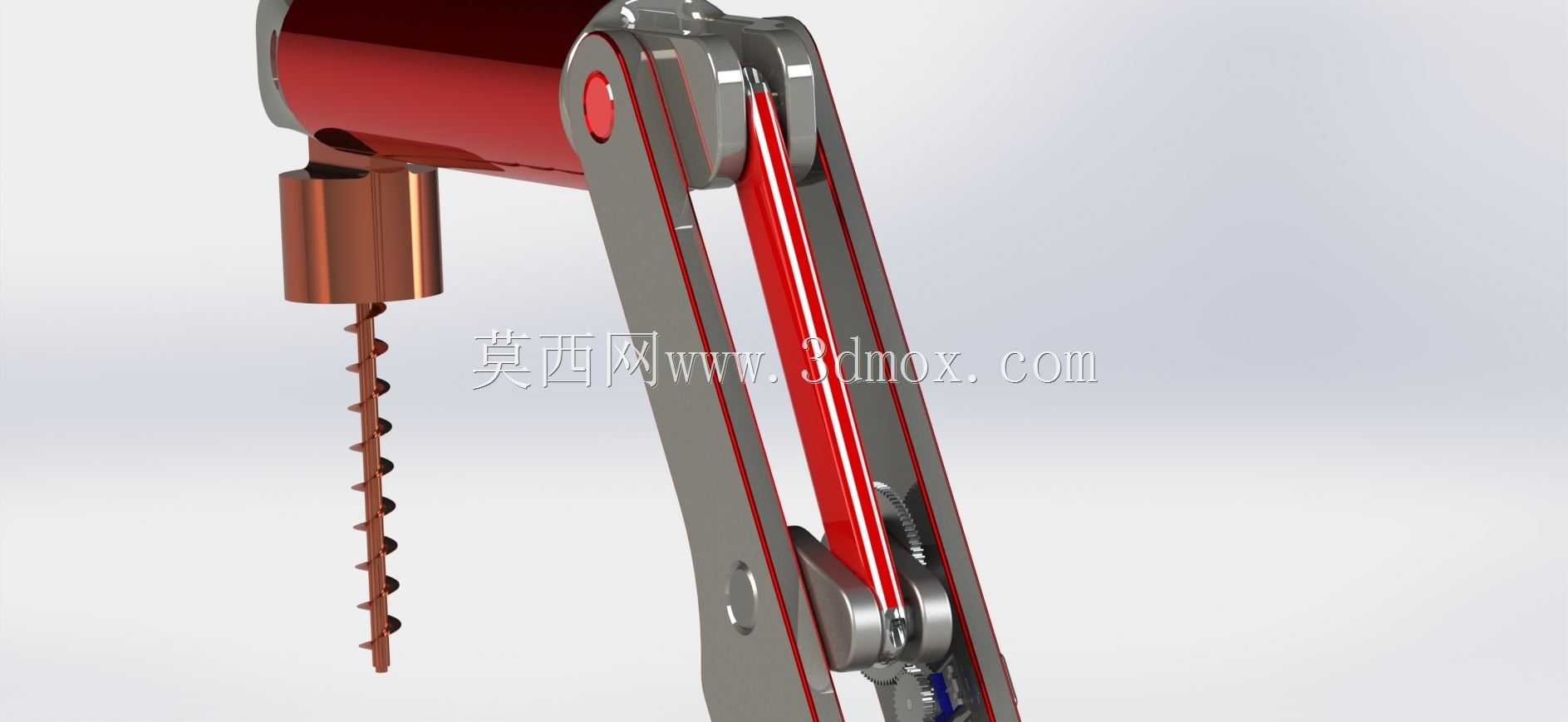

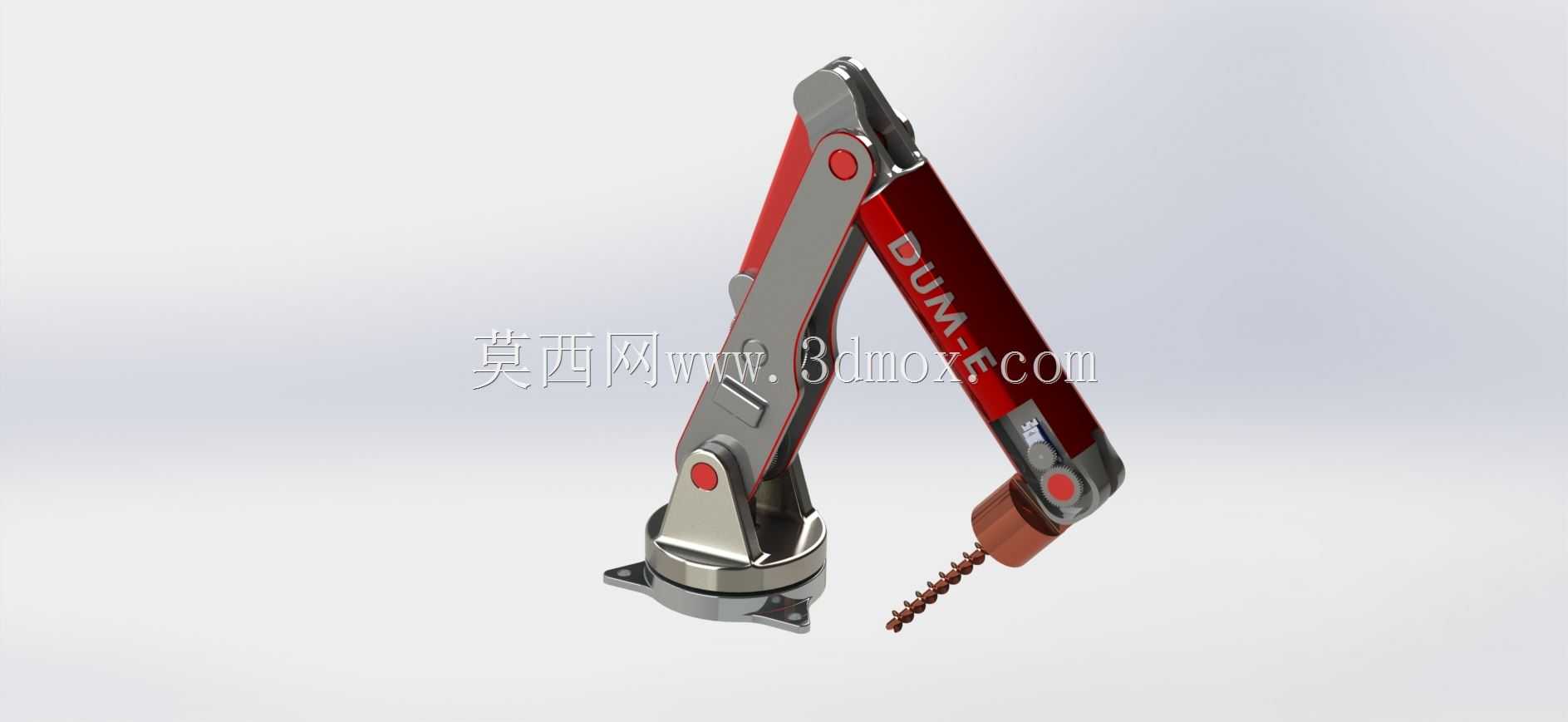

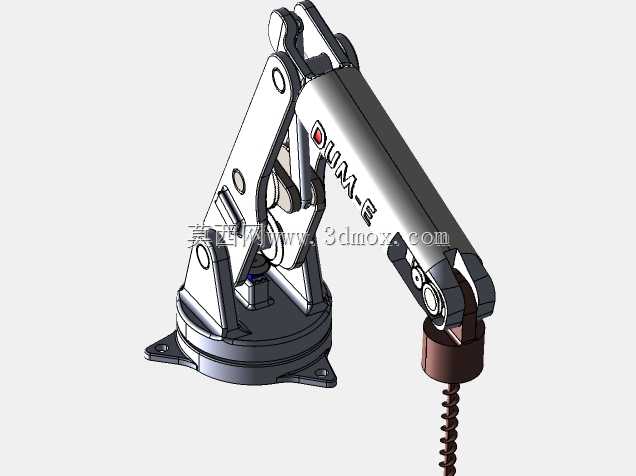

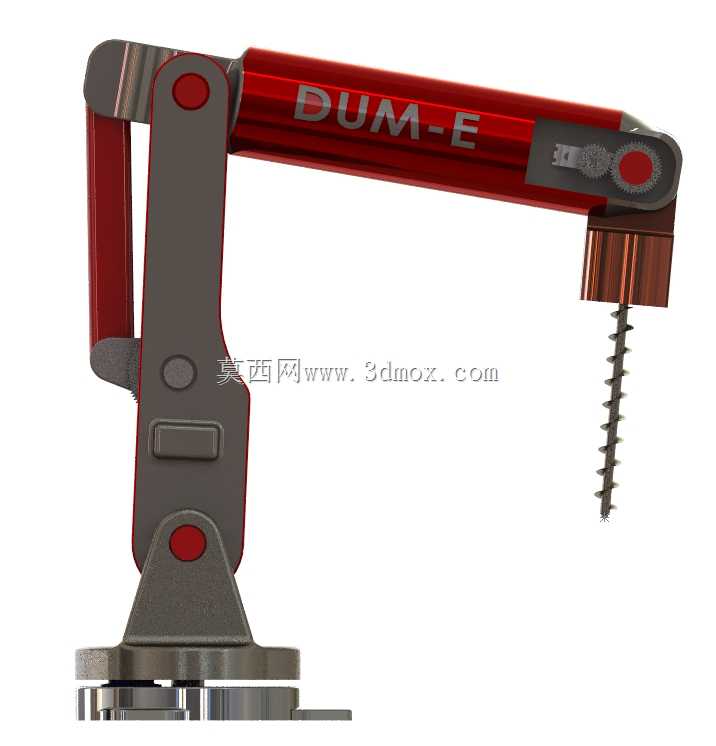

这款曲柄摇杆结构的机械臂，最初的设计落点是教学场景下的机构原理验证，同时也可拓展用于轻载工况的定点拾取、小型工件转运作业，常见于高校机械原理课程实训台、小型自动化产线的上下料工位，以及电子元器件分拣这类负载要求不高的作业场景。从结构逻辑来看，整个臂体采用曲柄摇杆作为核心传动机构，区别于常规多关节串联机械臂的谐波减速直驱方案，这套结构通过固定基座上的回转支座、大臂摇杆、小臂曲柄的铰接配合，依靠单一动力输入即可实现末端执行器的既定轨迹运动，不需要复杂的多轴协同控制算法，对于入门级的机构教学、低成本自动化改造场景适配性很强。安装边界上，底部采用法兰式安装座，可直接固定在型材台面或者设备机架的预留安装位上，基座回转直径控制在较小范围，不会占用过多台面上的安装空间，臂体完全伸展后水平作业半径可覆盖常规实训台的操作区域，竖直方向的抬升高度能够满足小型料盒堆叠、工件在工装夹具与料盘之间转运的行程需求。末端执行器预留了标准接口，可根据实际作业需求更换夹爪、吸盘或者小型加工头，图中搭载的螺纹钻具可用于软质材料的简易钻孔作业，更换夹爪后即可完成0.5kg以内小型工件的拾取转移。设计过程中优先考虑了机构的运动可靠性，所有铰接位置都预留了轴承安装位，避免连杆转动过程中出现卡滞，臂体主体采用轻量化的结构设计，在保证铰接位置结构强度的前提下削减了非受力区域的材料厚度，既降低了动力输入的负载要求，也让整个臂体的运动惯量更小，启停过程的冲击更平缓。从实际使用的角度出发，这套结构没有复杂的走线设计，动力线路可顺着臂体内部的空腔布设，不会出现运动过程中管线剐蹭的问题，维护时只需要定期检查铰接位置的润滑情况即可，不需要对复杂的减速组件进行拆解保养，对于教学场景下学生反复拆装调试、小型产线长时间连续运行的工况都有不错的适配性。机构的运动轨迹经过反复校核，可实现末端在作业区间内的平稳移动，不会出现死点位置导致的机构锁死，摇杆与曲柄的长度配比经过优化，既保证了足够的作业行程，也让传动过程的受力更均匀，避免单一部件受力过大出现结构变形。
