剪叉式直线驱动活塞连杆传动结构

这套剪叉式活塞连杆传动结构，核心是通过气缸的直线往复输出，配合铰接连杆的角度变化，实现末端执行端的直线伸缩动作，在工业场景里常被集成在小型升降工位、短行程推送工装、可调角度支撑夹具这类需要紧凑直线驱动的单元里。做这套结构设计的时候，首先要卡的是安装边界，整套机构收拢状态下的总厚度控制在单根连杆的宽度尺寸范围内，展开后最大行程能达到收拢长度的2.2倍，这个行程比是常规单级气缸直推做不到的，刚好适配那些安装空间局促、但需要较长输出行程的设备工位。

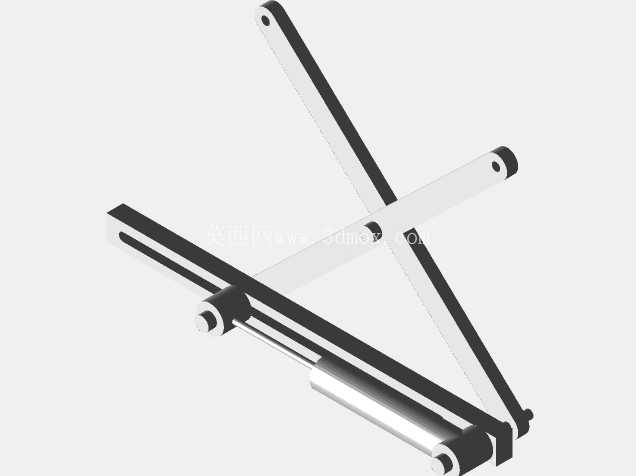

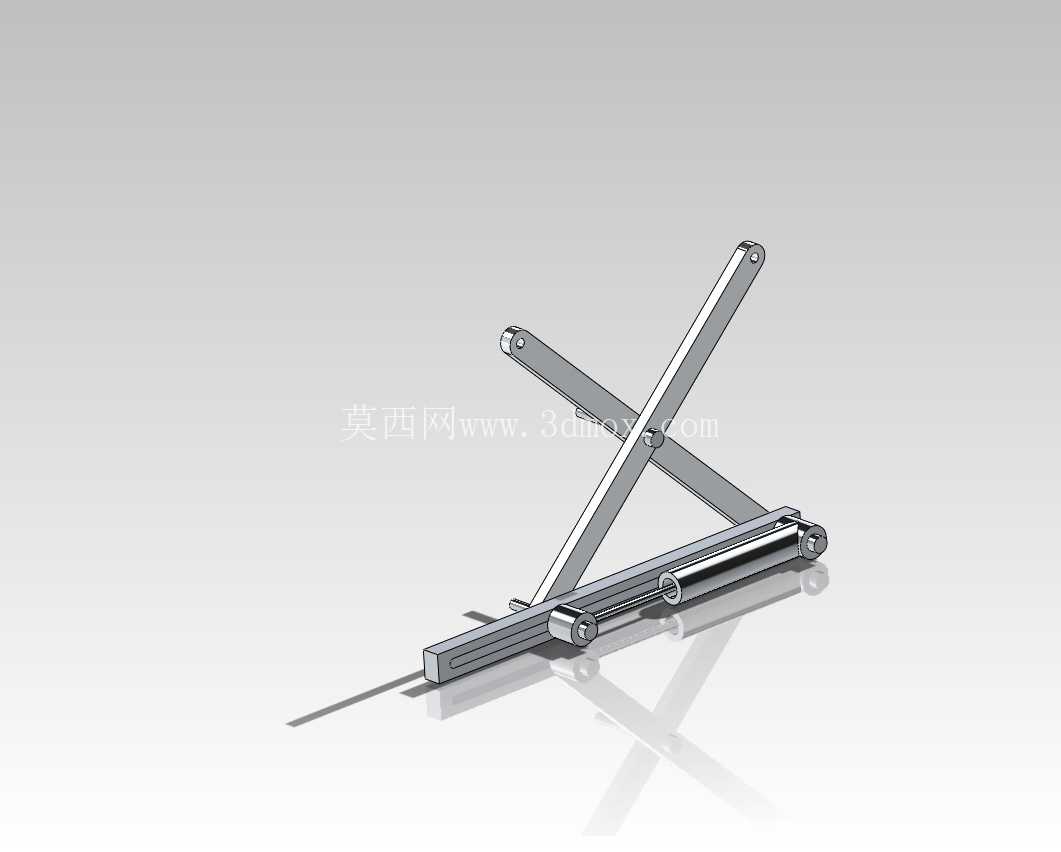

从功能逻辑上看，气缸的缸体端铰接在底部固定滑轨的滑块上，活塞杆端铰接在第一组交叉连杆的中间铰接点旁侧，当气缸通气伸出时，会推动两组交叉连杆绕各自的中间铰接轴转动，同时连杆两端的铰接滑块分别在底部固定滑轨和顶部活动滑轨内滑动，把气缸的短行程直线推力，通过连杆的力臂转换，放大成顶部活动端的长行程直线位移，整个运动过程中所有铰接点的转动副都做了间隙配合预留，单边间隙控制在0.02mm到0.05mm之间，既保证运动时不会出现卡滞，也不会因为间隙过大导致末端晃动量超标。

实际应用里，这类结构最常见的是在自动化生产线的小型工件抬升工位，比如电子元器件组装线上的PCB板顶升定位，不需要大负载的情况下，这套结构比常规的导柱顶升结构占用空间小60%以上，而且因为是连杆铰接传动，没有外露的滑动导柱，不容易被车间里的粉尘、切削碎屑卡滞，维护成本更低。设计的时候特意把所有连杆的铰接孔都做了同轴度公差要求，同一根连杆上的两个铰接孔同轴度控制在Φ0.01mm以内，交叉布置的两根连杆在中间铰接位置做了错位避空，避免运动过程中出现连杆干涉，同时在滑轨的两端都设置了硬限位块，限制连杆的最大展开角度和最小收拢角度，防止气缸过行程导致机构死点。

从受力特性上分析，这套结构在收拢状态下的推力输出最大，随着展开角度增大，输出力会逐渐减小，所以选型匹配的时候要把最大负载工况放在机构展开到最大行程的位置来核算气缸推力，避免出现行程末端推不动负载的情况。另外所有连杆的截面都采用了等强度的矩形截面设计，在保证铰接位置安装强度的前提下，尽可能减轻连杆自身重量，减少运动过程中的惯性冲击，让机构启停的时候更平稳，不会因为惯性导致末端位置出现过冲。安装的时候，底部滑轨需要和设备安装基准面做平行度校准，平行度误差不能超过0.1mm/m，否则会导致两侧滑块受力不均，加快铰接点的磨损，缩短整套机构的使用寿命。
