深沟球滚动轴承三维结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149763
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计

在各类旋转传动场景中,这类滚动轴承是应用覆盖度极广的基础支撑部件,小到家用风扇的电机转轴、电动自行车的轮组支撑,大到工业输送机辊筒、机床主轴的辅助支撑、农用机械的传动转轴,都能见到同结构轴承的身影,核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力降到最低,减少动力传输过程中的无谓损耗,同时约束轴的径向跳动范围,保证轴上安装的齿轮、带轮、叶轮等部件始终保持在设计的同轴度公差范围内,避免因轴系窜动引发的部件碰撞、磨损加剧、传动精度丢失等问题。

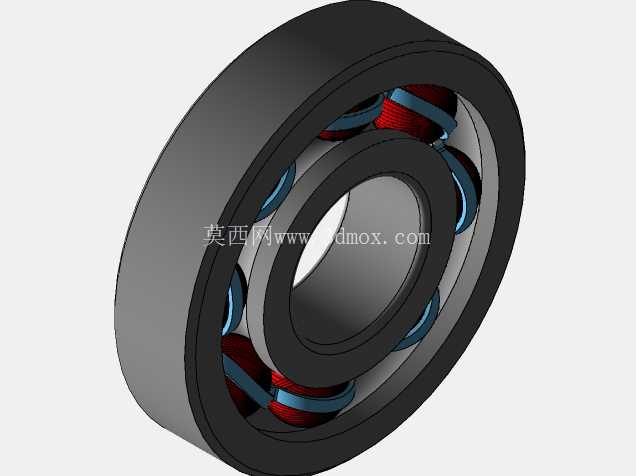

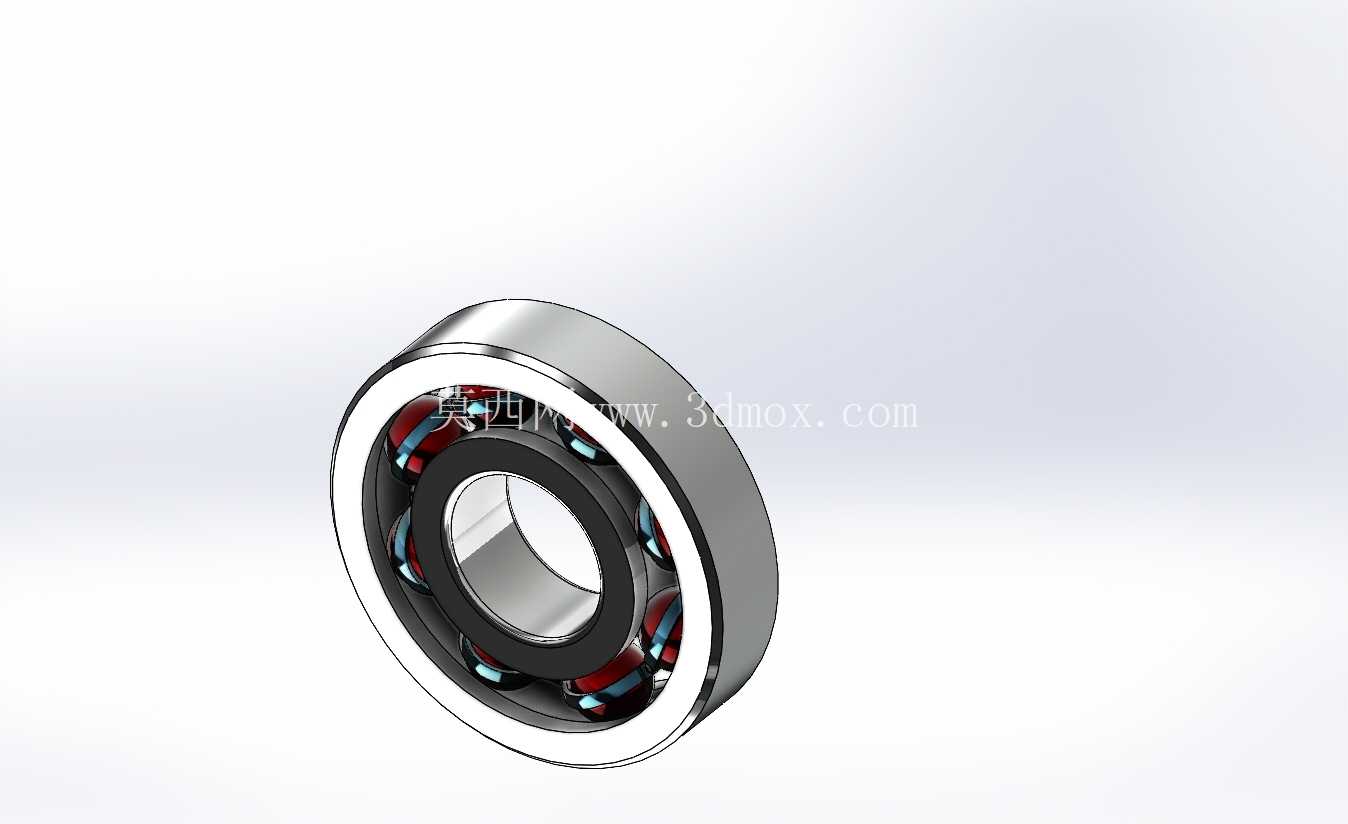

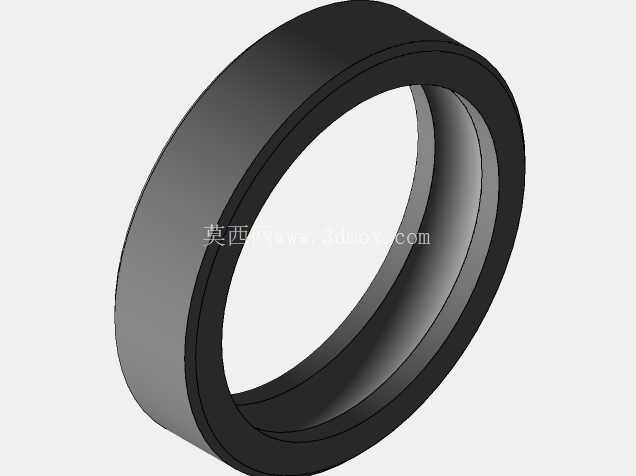

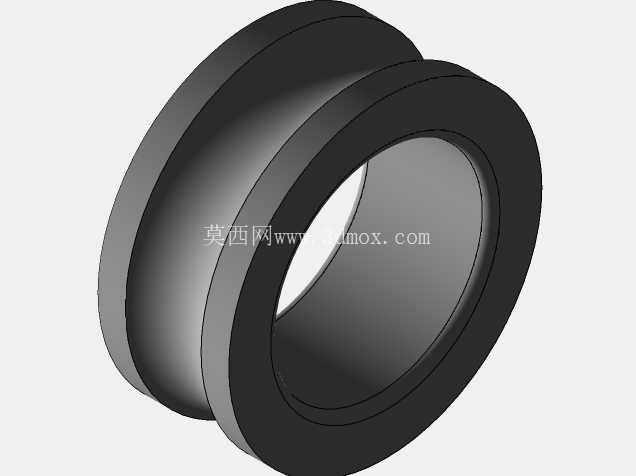

从结构设计逻辑来看,该轴承采用最经典的深沟球构型,由外圈、内圈、滚动钢球、保持架四个核心部分组成,外圈的外径与安装基座的轴承孔采用基孔制过渡配合,安装时需根据载荷特性选择合适的配合公差:如果是承受恒定静载荷的场景,可选择稍松的配合方便后期拆卸维护;如果是承受交变冲击载荷、高速旋转的场景,则需要选择稍紧的配合避免外圈在轴承孔内发生蠕变磨损。内圈的内孔与旋转轴采用基轴制配合,配合公差的选择同样要匹配载荷方向与转速,高速运转场景下内圈与轴的过盈量需要控制在合理范围,避免过盈量过大导致内圈胀大、钢球与滚道的预紧力超标引发运转温升过高。

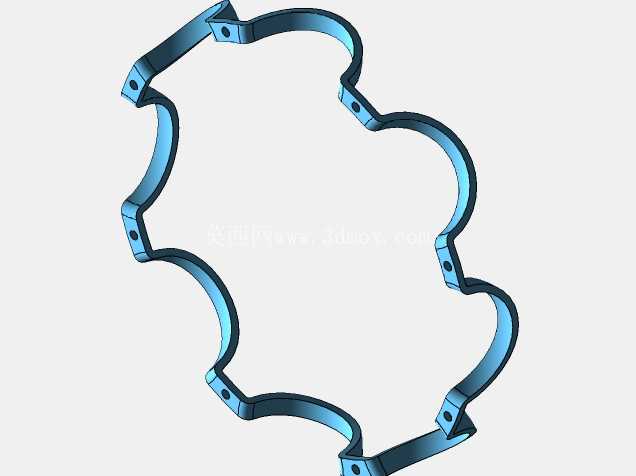

滚道的曲率设计是整个轴承性能的核心,内外圈滚道的圆弧曲率半径略大于钢球的半径,保证钢球与滚道之间是点接触状态,既能在径向承载时让接触应力分布在合理区间,又能在高速旋转时降低钢球的自旋滑动摩擦。保持架采用浪形冲压结构,将每颗钢球均匀分隔在滚道的圆周方向,避免钢球之间直接接触发生摩擦碰撞,同时保证钢球在运转过程中始终保持均匀的间距,不会出现钢球扎堆导致的载荷分布不均问题。部分带密封结构的同类型轴承还会在内外圈的两端加装橡胶密封圈,在轴承内部填充润滑脂,实现长期免维护的使用效果,适合在粉尘较多、不便频繁加注润滑油的户外设备、家用家电场景使用。

从安装边界来看,这类轴承的轴向尺寸紧凑,安装时不需要额外设计复杂的轴向固定结构,通常采用轴用弹性挡圈、孔用弹性挡圈或者轴肩、孔肩就能完成轴向定位,轴向定位的轴肩高度不能超过内圈的倒角高度,否则会导致轴承无法安装到位,也会影响后期拆卸。在选型匹配时,需要先核算轴系的径向载荷、轴向载荷大小以及最高工作转速:如果是纯径向载荷、转速较高的场景,这类深沟球轴承是最优选择;如果存在较大的双向轴向载荷,则需要选择接触角更大的角接触球轴承,或者搭配推力轴承组合使用。

建模过程中需要严格控制各部件的形位公差,比如内外圈滚道的同轴度、端面与轴线的垂直度、钢球的球形公差,这些参数直接决定了轴承装配后的运转精度与使用寿命。钢球的数量需要根据轴承的额定动载荷计算确定,在保证保持架强度足够的前提下,尽可能增加钢球数量可以提升轴承的承载能力,但钢球数量过多会导致保持架的加工难度上升,也会增加运转过程中的润滑脂搅拌阻力。在装配建模时,需要先将保持架的兜孔与钢球对齐,将钢球卡入保持架后再整体装入内外圈的滚道之间,模拟实际生产中的装配流程,保证模型的装配干涉检查结果与实际生产一致,避免出现建模时的装配逻辑错误,影响后续的工程图导出与仿真分析结果准确性。
