带防脱棘爪结构起重吊钩组件设计

　　在车间重型工件转运、户外设备吊装、仓储货物装卸这类需要垂直起升重物的作业场景里，吊钩是连接起重设备与被吊载荷的核心受力部件，其结构可靠性直接决定吊装作业的安全冗余度。这款吊钩组件在常规锻造吊钩的基础上集成了棘轮式防脱锁止结构，区别于传统弹簧压片式防脱装置，棘爪与棘轮的啮合结构可以在吊钩挂入吊索后自动形成单向锁止，避免吊索在起升晃动、载荷偏移过程中从吊钩开口处滑脱，尤其适配频繁启停、作业过程中存在小幅摆动的桥式起重机、移动式悬臂吊的吊装工位。

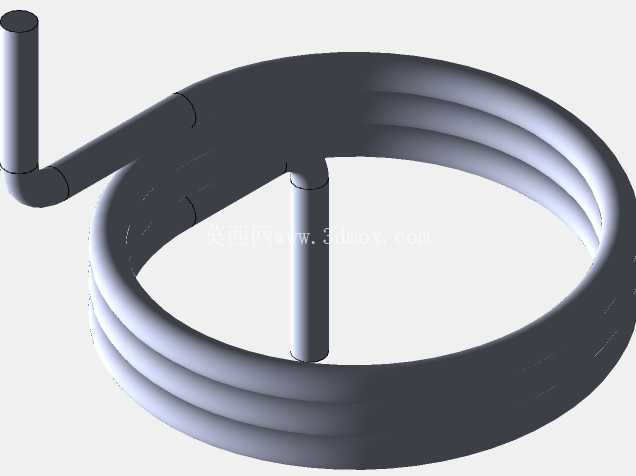

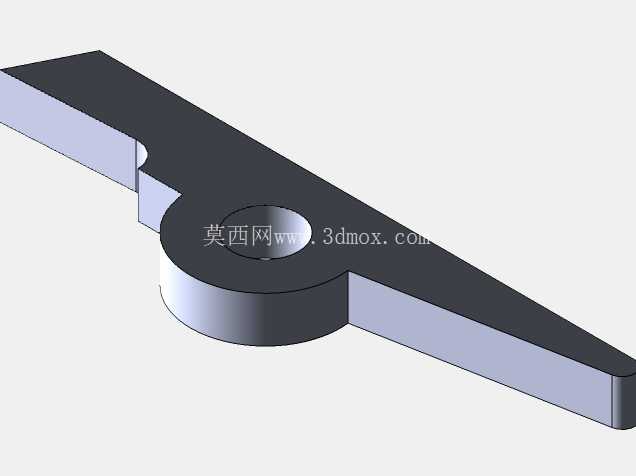

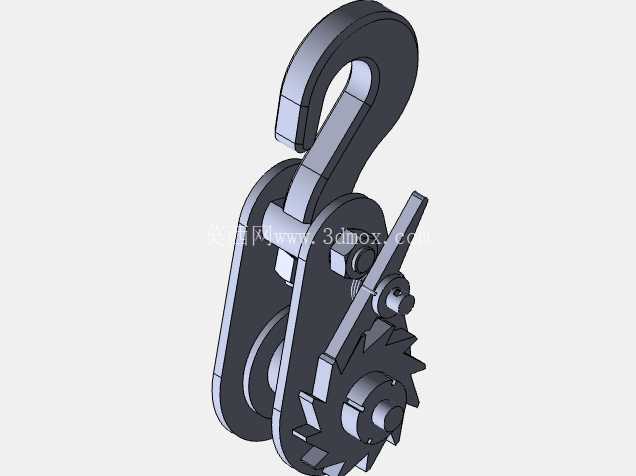

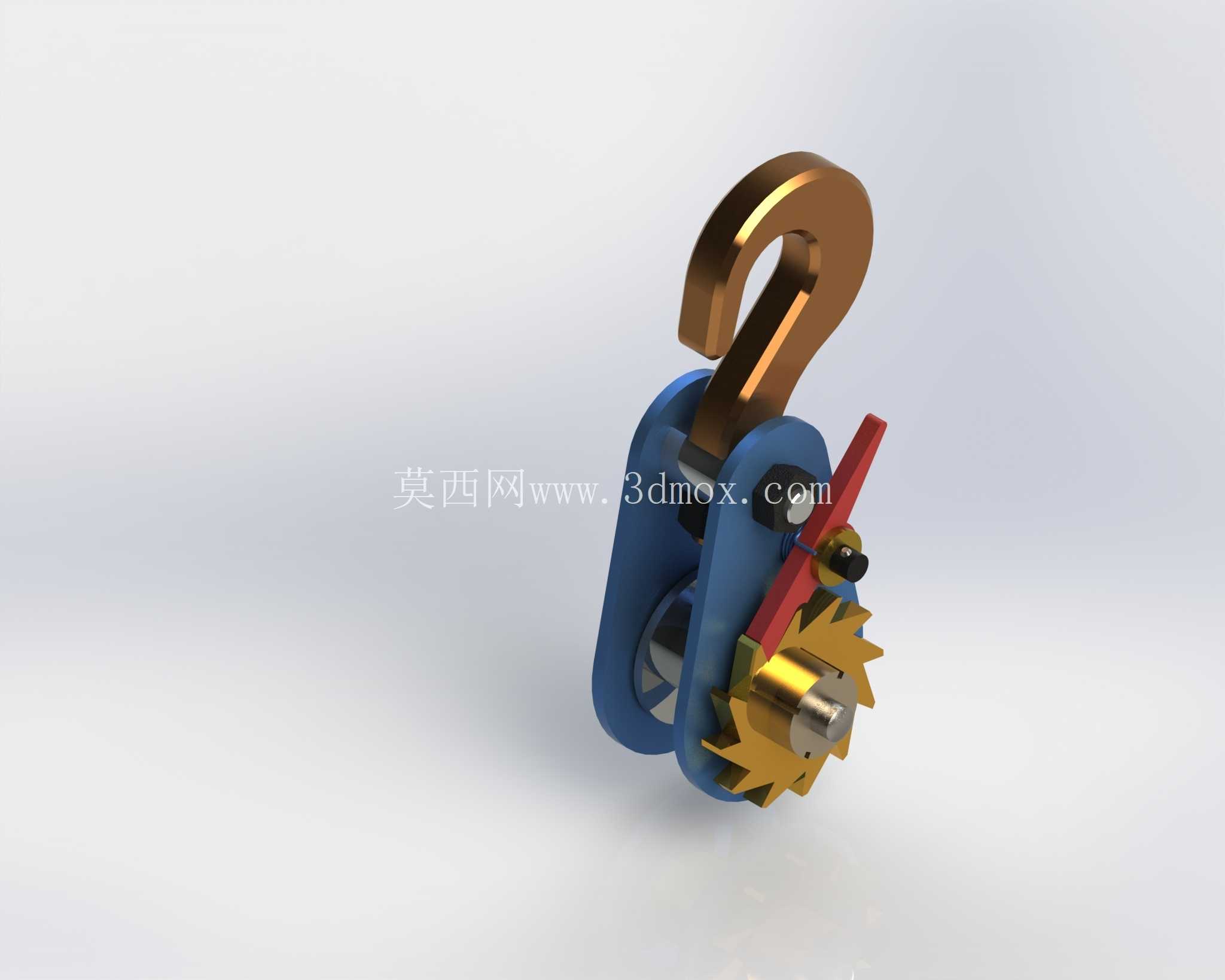

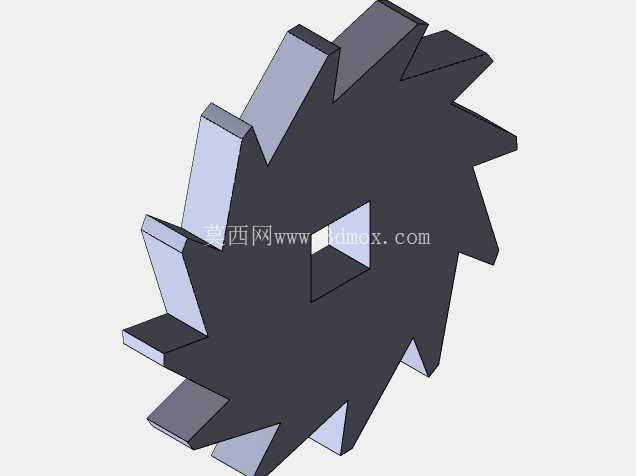

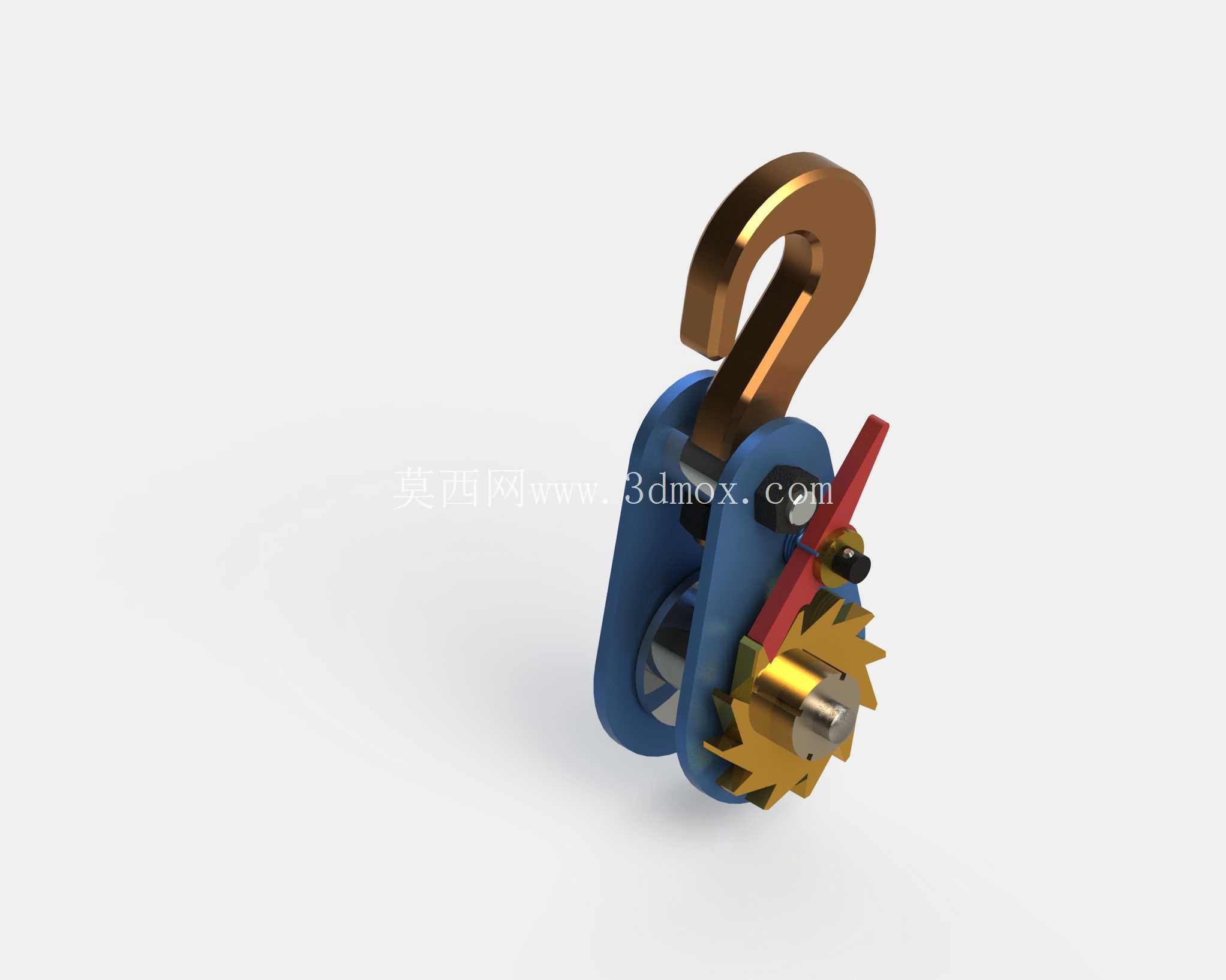

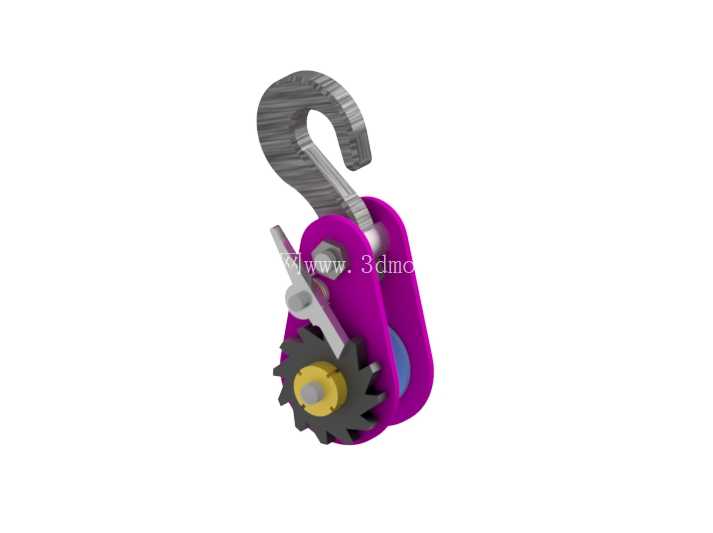

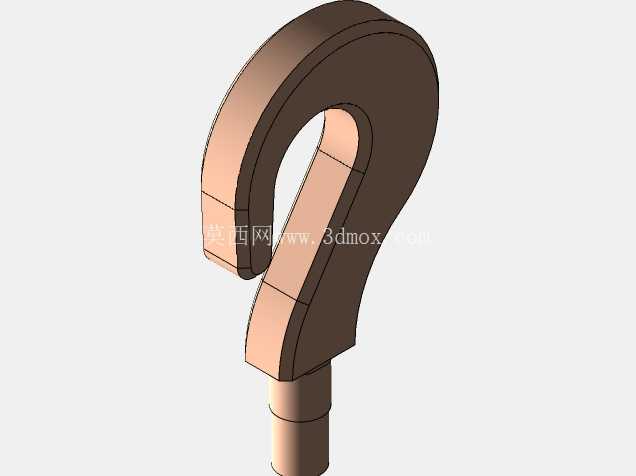

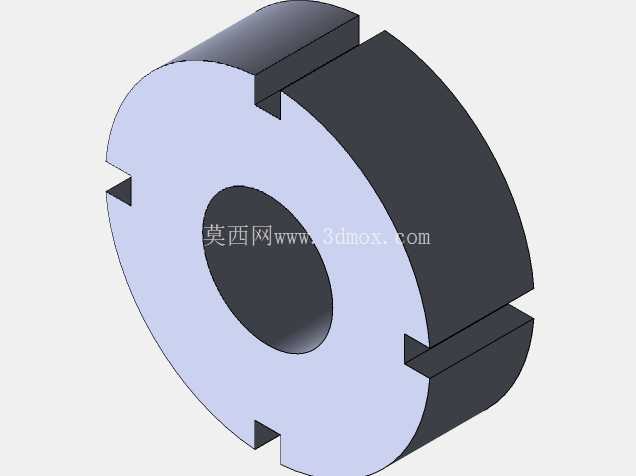

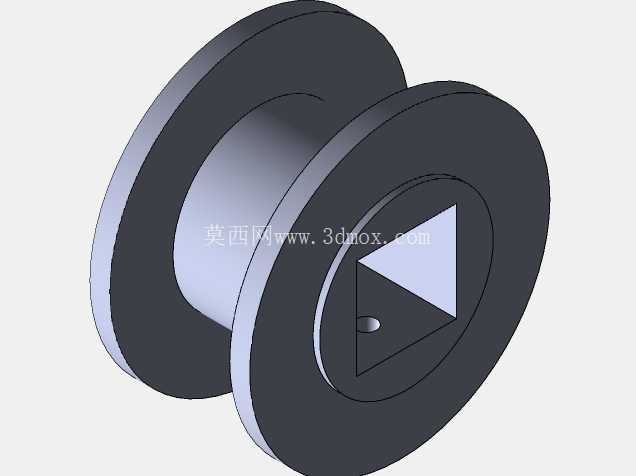

　　从结构设计逻辑来看，吊钩主体采用大曲率钩头设计，钩身截面为渐变椭圆形态，在钩尖与钩身连接的危险截面处做了加厚过渡处理，避免应力集中导致的承载能力下降；两侧的蓝色支撑板作为承载支架，上端预留了与起重葫芦、动滑轮组连接的销轴安装孔，孔位做了同轴度公差约束，保证安装后吊钩可以沿销轴轴线自由转动，适配起吊过程中载荷的自然对中需求。锁止机构部分，红色拨杆为棘爪的操作端，齿轮状棘轮与钩身转轴同轴固定，当吊索从钩口压入时，棘爪会被吊索推动绕转轴抬起，待吊索完全进入钩腔后，棘爪在内部扭簧的作用下自动回落卡入棘轮齿槽，此时钩口被棘爪完全封闭，除非人工向上扳动红色拨杆抬起棘爪，否则吊索无法从钩口脱出，这种结构相比传统防脱卡板，抗侧向冲击能力更强，不会因为吊索的意外剐蹭就出现防脱装置失效的问题。

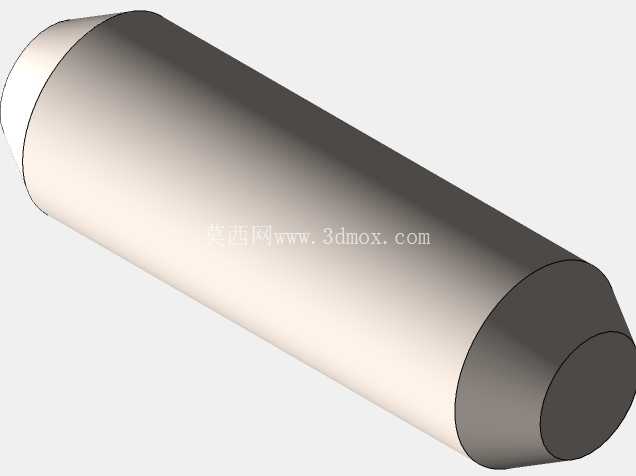

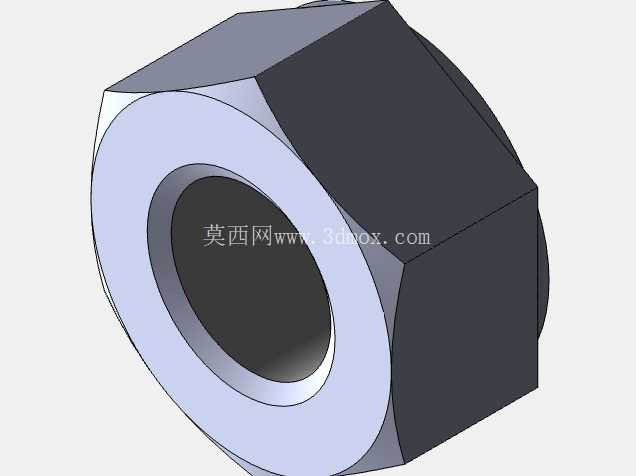

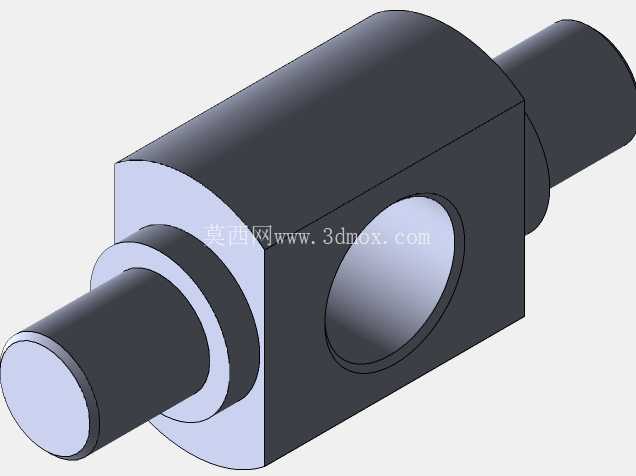

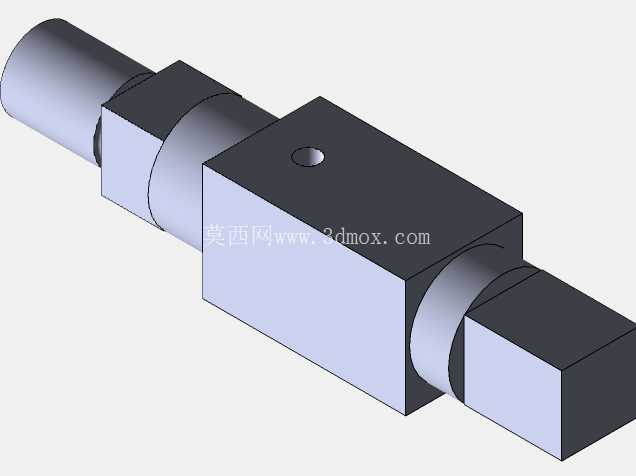

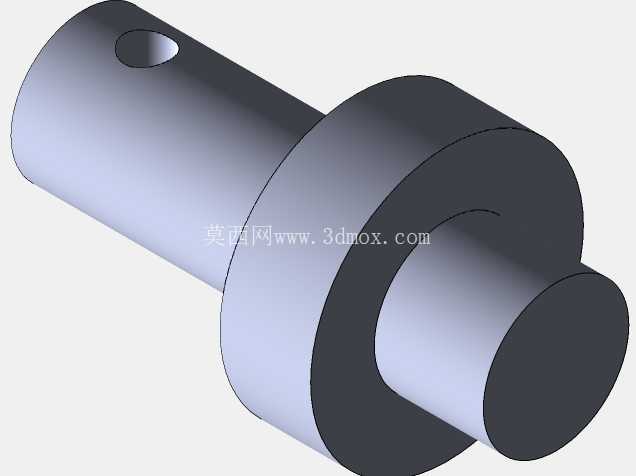

　　安装边界方面，组件上端的连接销轴直径适配常规1吨级手动葫芦、电动葫芦的吊耳安装尺寸，整体厚度控制在窄幅空间范围内，可以适配狭小吊装空间内的吊具连接需求，钩腔内部的净空间可以容纳直径16mm以下的钢丝绳吊索、卸扣连接端，不会出现吊索过粗无法挂入的情况。实际作业过程中，这种集成式锁止吊钩不需要额外加装防脱保险卡，出厂时已经完成棘爪与棘轮的啮合间隙调整，扭簧的预紧力经过标定，既可以保证棘爪自动回落的灵敏度，又不会因为预紧力过大导致人工解锁时操作费力。钩头部分采用高强度合金材质的设计思路，表面做了防锈处理，适合在潮湿车间、户外临时吊装等不同作业环境下使用，两侧支撑板的连接螺栓采用防松垫片锁紧，避免长期受载振动后出现螺栓松动的问题。

　　在结构建模过程中，需要重点关注钩身危险截面的应力分布，棘爪与棘轮的啮合齿形角度要保证锁止时不会出现滑齿，转轴部位的配合间隙要控制在合理范围，既要保证转动灵活，又不能因为间隙过大导致钩身出现晃动偏移，支撑板上的销轴孔要做倒角处理，避免安装时销轴刮擦孔壁影响装配精度。
