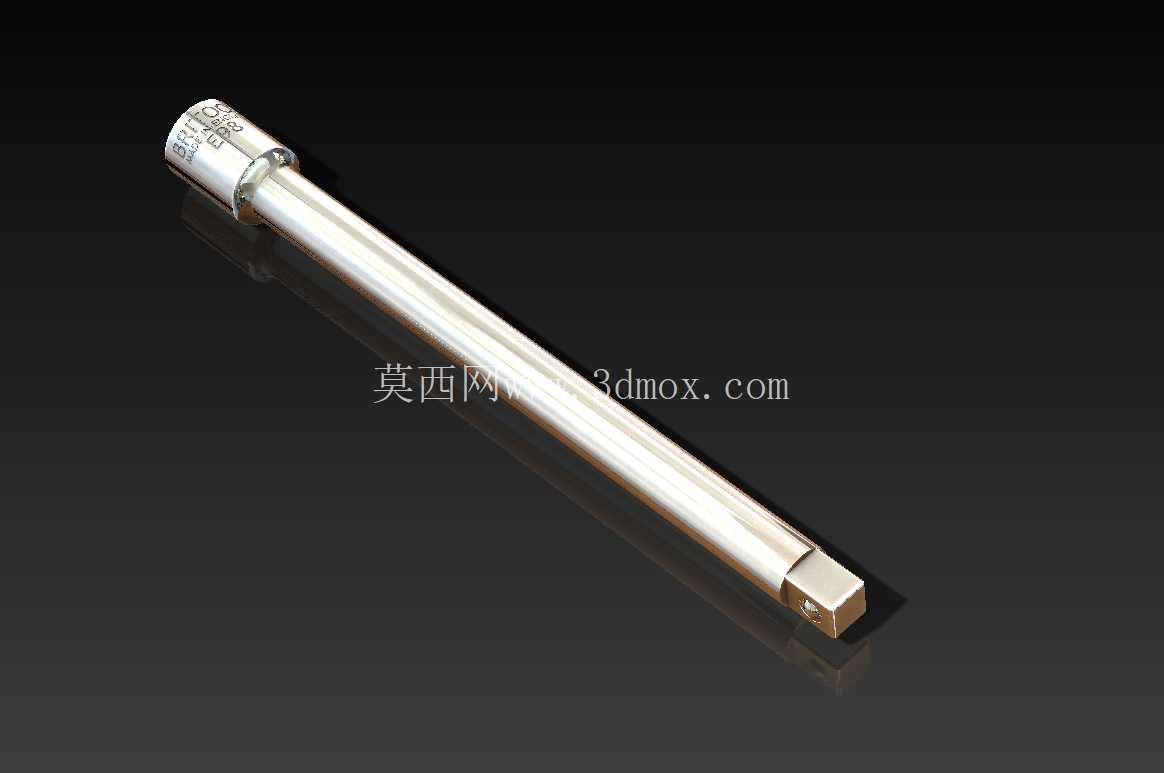

Britool E98 245mm 1/2驱动套筒延长接杆

在机修装配、设备维保、汽车维修、五金拆装等日常作业场景中，经常会遇到紧固件位置处于深腔、凹陷区域，或是被周边结构件遮挡，常规套筒搭配棘轮扳手无法直接对位套入螺栓螺母的情况，这时候套筒延长接杆就是必不可少的配套工具，本次建模的这款245mm长度的1/2英寸驱动接杆，就是针对这类作业场景设计的手动工具配件。

从实际使用功能来看，这款接杆的核心作用是延伸套筒的作业距离，同时保持扭矩传递的同轴度与刚性，一端为标准1/2英寸驱动方孔，可匹配同规格的棘轮扳手、扭力扳手、滑杆等驱动工具，另一端为标准1/2英寸驱动方头，可直接卡入对应规格的套筒，方头位置带有钢珠锁止结构，能够在作业过程中卡紧套筒的定位凹槽，避免套筒在拆装过程中脱落，尤其是在垂直向下作业或是深孔内作业时，锁止结构的可靠性直接影响作业效率与操作安全性。

从设计思路来看，这款接杆以实物测绘为基础进行三维建模，整体采用等径光杆主体结构，杆身直径经过强度校核，在245mm的延伸长度下，既能够保证足够的抗扭刚度，避免大扭矩作业时杆身出现弯曲变形，又不会因为杆身过粗导致无法伸入狭窄的作业空间。驱动端与方头端和杆身的连接位置采用圆弧过渡结构，避免应力集中，在承受大扭矩冲击载荷时，过渡位置不会出现应力断裂的情况，这也是手动工具设计中非常关键的细节，很多劣质接杆往往就是在过渡位置处理不到位，大扭矩使用时容易从根部断裂。

从外形尺寸与安装边界来看，这款接杆总有效长度为245mm，这个长度属于中长型接杆，既可以覆盖大部分常规深腔紧固件的作业需求，又不会因为长度过长导致扭矩传递时杆身晃量过大，影响操作精度。驱动端的外径尺寸控制在标准1/2驱动工具的适配范围内，不会出现和扳手驱动头干涉的情况，方头端的外径和常规1/2套筒的驱动端内径匹配，插入后径向间隙控制在合理范围内，既不会因为间隙过大导致套筒晃动，也不会因为间隙过小出现插拔卡滞的问题。方头的尺寸严格遵循手动工具的相关标准，对边尺寸公差控制在合理区间，能够适配所有符合标准的1/2英寸驱动套筒，不存在兼容性问题。

在实际作业中，这类延长接杆的使用场景非常广泛，比如汽车维修中拆装发动机舱内部被管路、线束遮挡的螺栓，设备维保中拆装设备壳体内部深处的紧固件，家具安装中拆装深孔内的连接螺丝，都需要用到不同长度的延长接杆。245mm的长度属于通用性较强的规格，既可以单独使用，也可以和其他短接杆串联使用，进一步延伸作业距离，不过串联使用时需要注意控制总长度，避免过长导致杆身弯曲，同时要匹配对应的扭矩范围，不要超过接杆的额定扭矩使用，避免工具损坏甚至引发安全事故。

建模过程中，对杆身的表面处理细节也做了还原，实物为镀铬抛光处理，表面光洁度高，防锈能力强，同时光滑的表面也方便清洁，作业后沾附的油污很容易擦拭干净。驱动端的品牌标识、规格标识也都做了准确还原，方头的锁止钢珠、内部的弹簧结构也按照实物的装配关系进行建模，整体模型的装配关系完整，可直接用于工具类产品的结构展示、虚拟装配教学、维修作业模拟等场景，也可以作为手动工具选型时的尺寸参考，帮助设计人员提前判断工具是否能够适配对应的作业空间，避免实际作业时出现工具无法伸入、干涉周边结构的问题。

对于三维建模从业者来说，这类手动工具的建模重点在于标准接口的尺寸准确性，因为驱动方头、驱动方孔都是标准件尺寸，一旦尺寸出现偏差，整个模型的装配兼容性就会出现问题，其次是杆身和两端连接位置的过渡处理，要符合实际的加工工艺，不能出现不符合工艺的尖角、薄壁结构，同时要兼顾强度和使用需求，平衡杆身的直径和长度的关系，保证模型还原实物的使用特性，而不是仅仅做外形的复刻。
