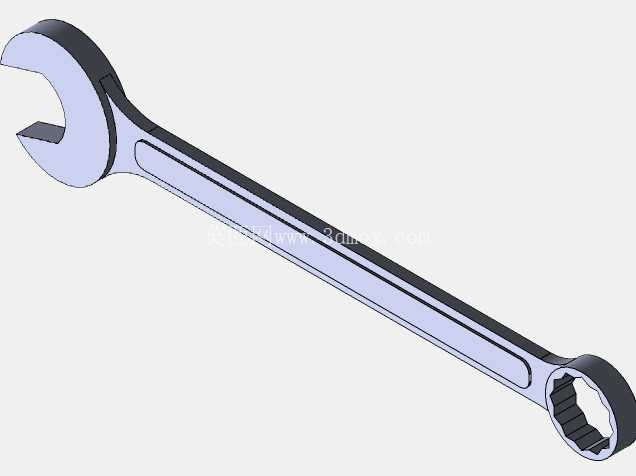

开口梅花两用扳手结构设计方案

这款两用扳手的结构设计，核心是兼顾两种紧固作业场景的使用需求，在设备维保、产线装配、户外抢修等不同工况下，都能减少工具更换频次，提升作业效率。开口端适配常规外六角紧固件的快速拧动作业，在紧固件周边操作空间充足、需要快速套入脱出的场景下，开口端的U型结构可以直接从侧面卡入螺栓螺母侧面，不需要从紧固件端部轴向套入，尤其适合长螺杆中段螺母调整、管路周边紧固件拆装这类无法从端部套入工具的作业场景。梅花端采用十二角内孔结构，和紧固件的接触受力面更多，施加扭矩时可以均匀分散应力，既不会因为局部应力过大刮伤紧固件棱角，也能在需要施加较大拧紧力矩的场景下避免打滑，适合紧固件最终预紧、锈蚀紧固件拆卸这类需要大扭矩输出的作业环节。

设计过程中首先要平衡两端的受力强度，扳手杆身采用中间宽、向两端逐步过渡收窄的截面形态，杆身中部设置的内凹加强筋，不需要额外增加杆身整体厚度，就能大幅提升杆身的抗扭抗弯强度，避免施加较大扭矩时杆身出现弯折变形。开口端的开口尺寸公差按照通用紧固件配合精度设计，开口内侧的受力面做了微小的倾角处理，卡入紧固件后可以自动贴合受力面，减少作业时的滑脱概率。梅花端的内孔十二角轮廓做了圆角过渡处理，每个受力面和紧固件棱角接触的位置都预留了微小的避让间隙，既保证配合精度，又不会因为加工误差导致卡滞，同时在拧动锈蚀紧固件时，即使紧固件棱角有轻微变形，也能顺利套入完成作业。

尺寸边界上，扳手整体长度按照对应规格紧固件的常规拧紧力矩需求匹配，长度过短会导致施加扭矩时力臂不足，操作人员需要施加更大的握力才能达到要求的预紧力，长度过长则会导致工具整体笨重，狭小空间内操作灵活性不足，同时容易因为力矩过大拧断小规格紧固件。杆身的宽度和厚度按照抗扭截面系数计算确定，保证在额定最大扭矩下杆身的应力处于材料许用应力范围内，同时兼顾握持手感，杆身两侧做了圆弧过渡处理，长时间握持作业不会硌手。开口端的头部厚度做了减薄设计，适配设备上沉孔内、狭小安装间隙内的紧固件作业，梅花端的头部外径在保证内孔强度的前提下尽可能缩小，避免周边零部件干涉。

实际应用中，这类两用扳手覆盖了从民用设备维修到工业产线装配的多数手动紧固场景，在设备日常巡检维保中，操作人员不需要同时携带开口扳手和梅花扳手，单把工具就能完成不同位置、不同力矩需求的紧固件拆装作业。设计时还要考虑两端的受力失效边界，开口端的最薄弱位置在开口根部，通过圆弧过渡减少应力集中，避免大扭矩下开口根部出现开裂；梅花端的最薄弱位置在十二角孔的壁厚处，通过合理匹配头部外径和内孔尺寸的比例，保证壁厚满足强度要求，同时控制头部整体尺寸。杆身和两端头部的连接位置做了平滑过渡，避免截面突变导致的应力集中，在承受冲击载荷（比如敲击扳手尾部拆卸锈蚀紧固件）时，也能避免连接位置断裂。握持区域的杆身表面做了防滑纹理设计，手上沾有油污时也能稳定握持，不会出现打滑脱手的情况。整体结构没有多余的装饰性设计，所有外形特征都服务于功能需求和强度需求，在保证结构强度的前提下尽可能控制整体重量，降低操作人员长时间携带作业的负重感。
