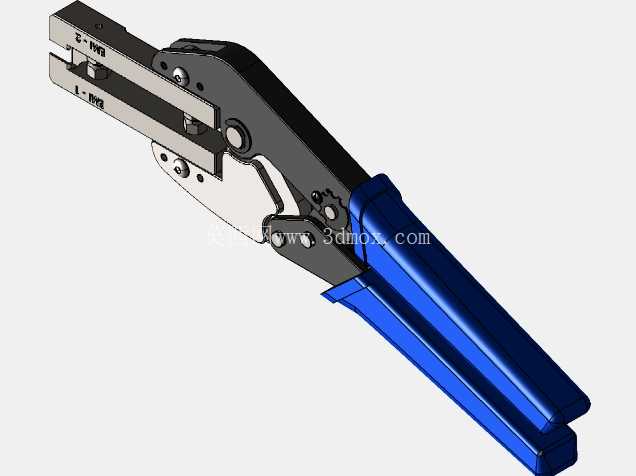

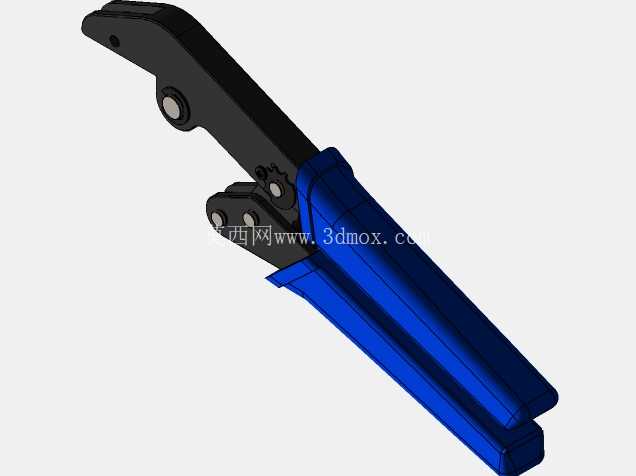

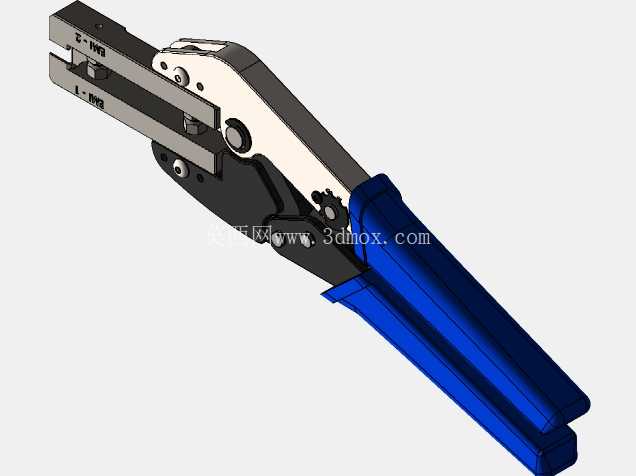

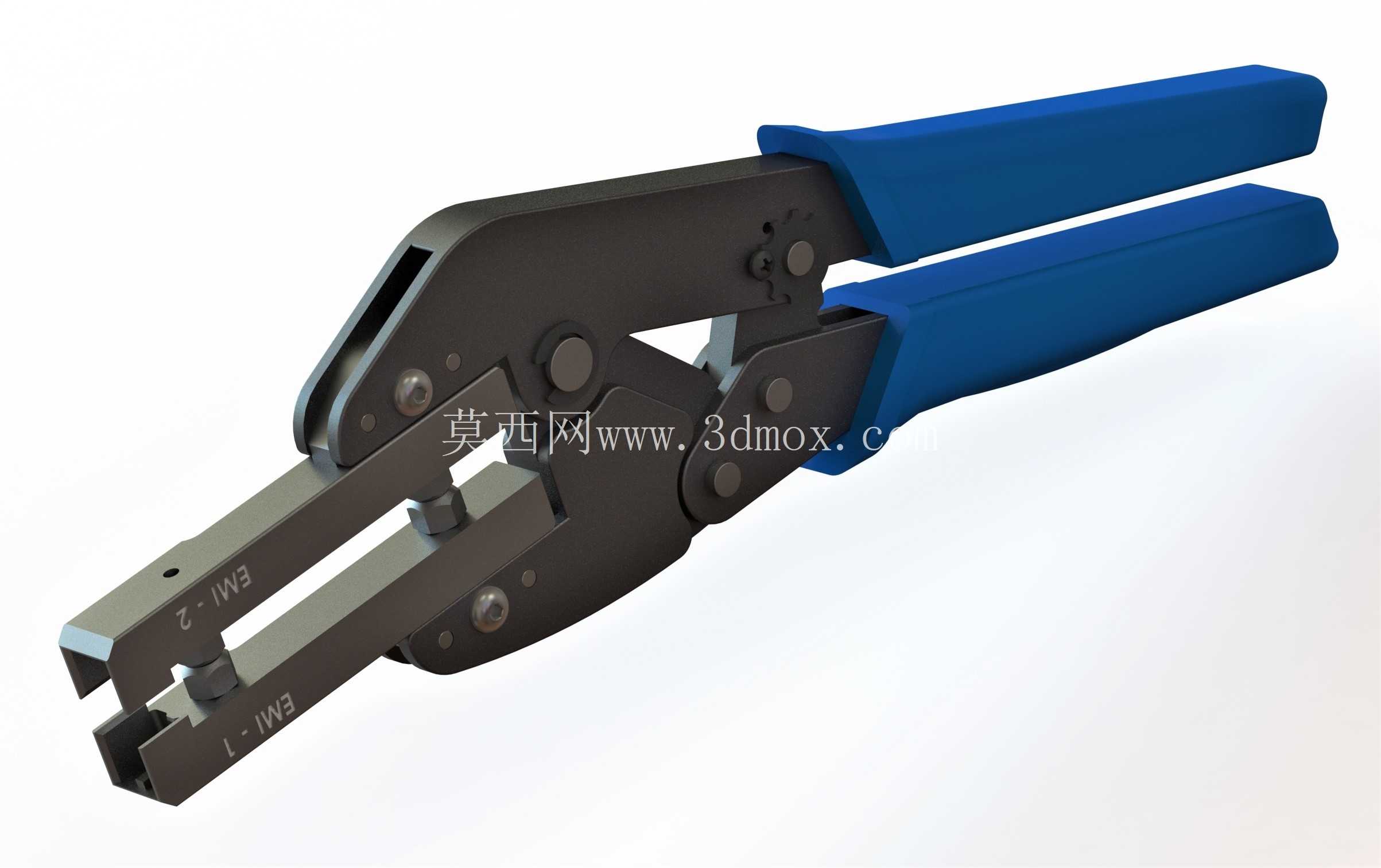

定制钳口棘轮式手动压接钳结构

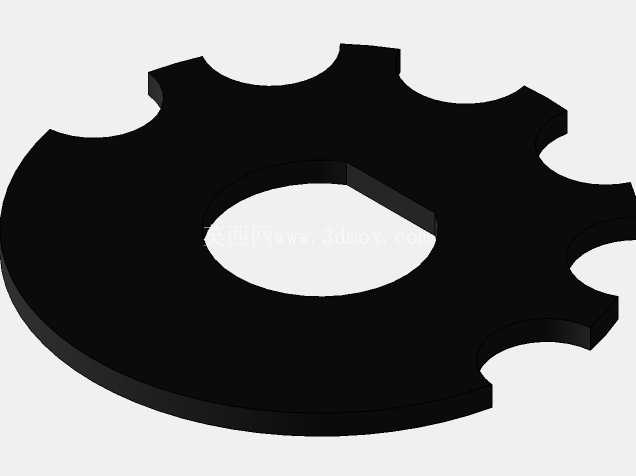

　　在低压线束加工、电子元器件引脚压接、小型端子装配的现场作业场景里，通用压接工具往往难以适配特殊规格的非标端子，不少线束班组会遇到常规钳口压接后端子形变不均、接触电阻超标、压接拉力不达标的问题，这款基于ECLIPSE棘轮工具基体改造的定制钳口压接结构，正是针对这类特殊压接工况做的定向结构优化。从实际作业的使用逻辑来看，这款压接工具保留了原棘轮结构的核心优势：压接过程中棘轮锁止结构会随着手柄的合拢逐步锁止，不会因为操作人员施力中断出现压接回弹，能保证每一次压接的行程都达到预设值，避免出现半压、虚压的不良品，当压接行程到达额定位置后，棘轮触发行程释放结构，手柄可以自动回弹张开，不需要操作人员额外施力解锁，连续作业时能有效降低手部的疲劳度，适配小批量多品种的线束返修、非标样件试制这类需要频繁操作的工位。

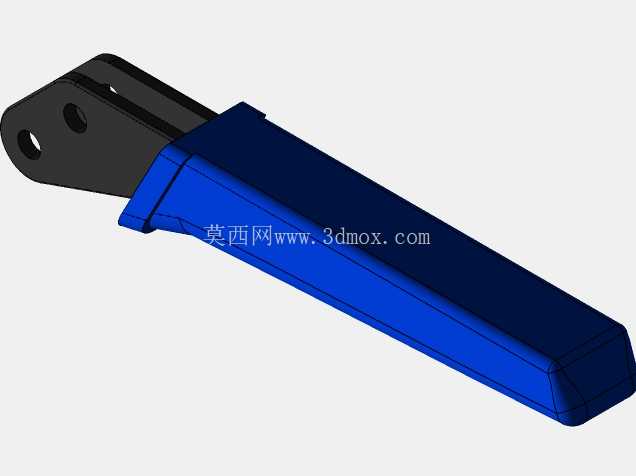

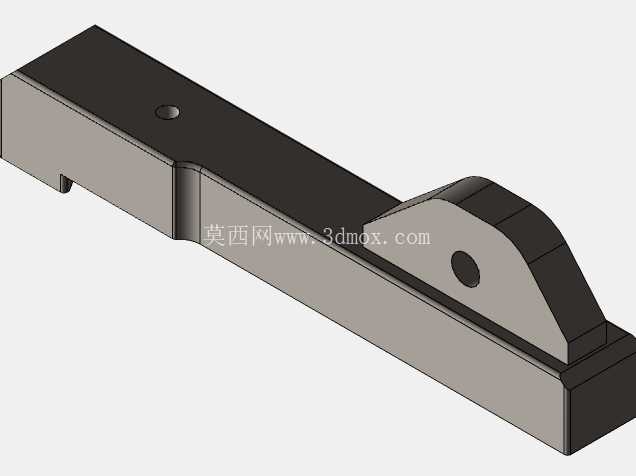

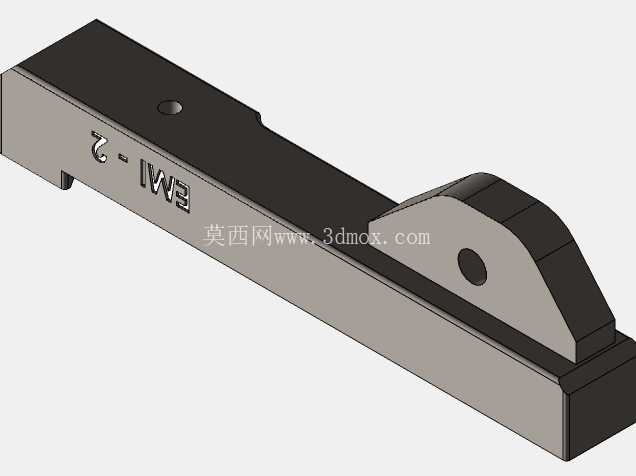

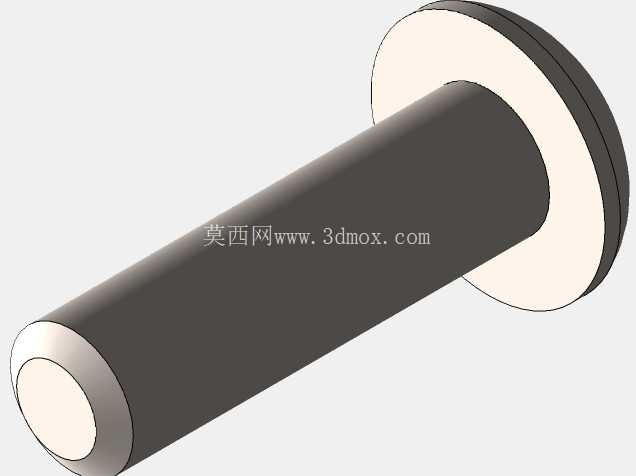

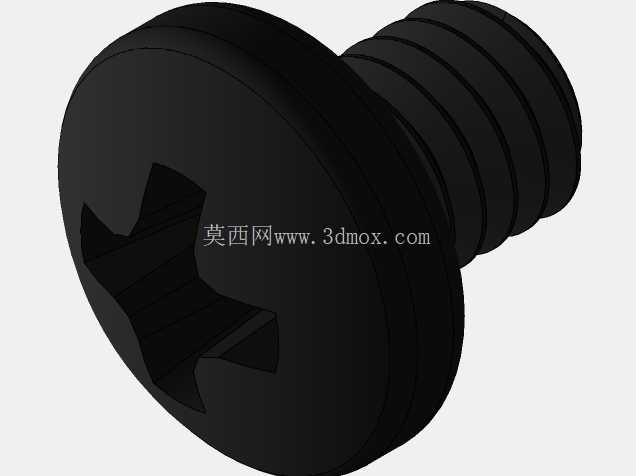

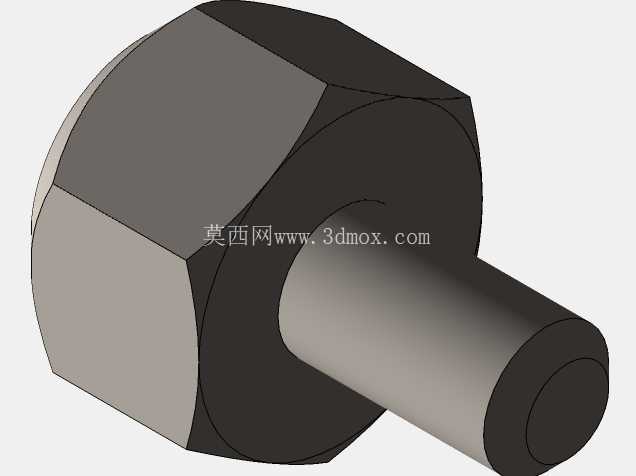

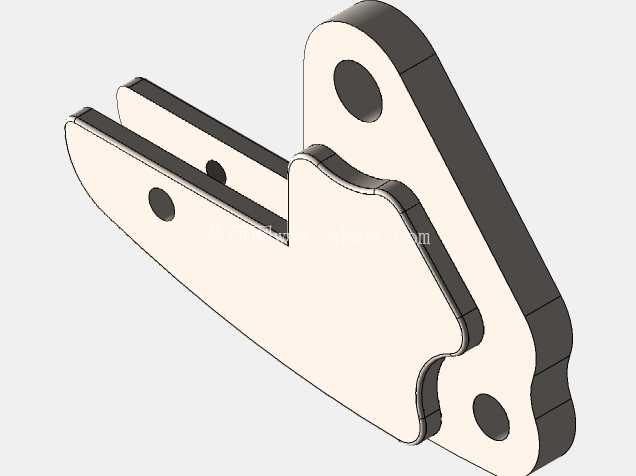

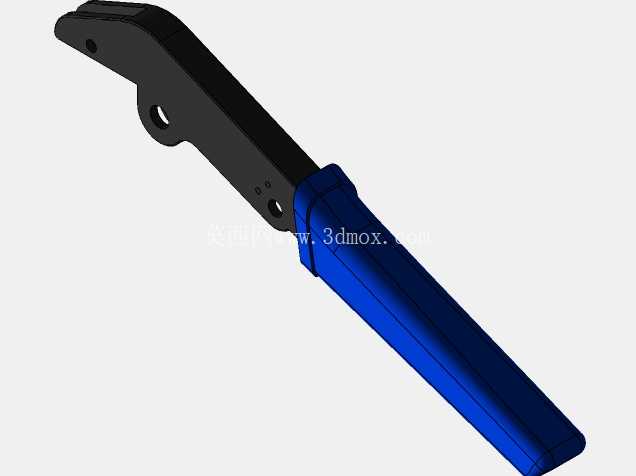

　　钳口部分的定制设计是这款结构的核心改动点，区别于通用压接钳固定规格的压接型腔，这款钳口采用了分体式可换的型腔结构，针对特殊规格的压接端子，在钳口的工作端加工了匹配端子外形的压接槽，压接槽的尺寸按照端子压接后的形变要求做了公差控制，压接时能让端子的金属壳体均匀包裹线芯，既不会因为压接过紧切断铜丝，也不会因为压接过松导致线芯拉脱。钳口与基体的连接采用了销轴定位加螺栓紧固的结构，不需要改动原棘轮工具的主体结构，只需要更换前端的钳口模块，就能适配不同规格的特殊端子，对于现场维护的班组来说，不需要额外购置多套专用压接工具，只需要储备对应规格的钳口模块，就能覆盖多种特殊压接需求，大幅降低工具的采购成本。从结构的安装边界来看，这款压接工具整体长度控制在单手操作的合理范围内，手柄部分采用了包覆式的绝缘防滑结构，握持时的受力点贴合手掌的施力曲线，长时间握持不会出现硌手的问题，钳口部分的开合行程做了限位设计，最大张开角度下不会与周边的工装、台架发生干涉，在狭小的设备舱内做现场线束返修时，不需要过大的操作空间就能完成压接动作。钳口的工作端面做了倒角处理，压接时不会刮伤端子的绝缘层，也不会在端子表面留下多余的压痕，保证压接后的端子外观符合装配要求。

　　棘轮机构的内部传动件做了耐磨处理，销轴位置的配合间隙控制在合理范围内，长时间使用后不会出现行程偏移、锁止失效的问题，钳口部分采用了合金工具钢材质，经过淬火处理后表面硬度满足压接时的受力要求，反复压接不会出现型腔变形、刃口塌陷的问题。在实际的压接作业中，这类定制钳口的压接工具主要用于常规压接钳无法覆盖的特殊端子压接场景，比如非标定制的信号端子、特殊线径的航空插针、小规格的铜排连接端子，这类端子往往没有对应的标准压接工具，开模定制专用压接钳的成本高、周期长，通过在成熟的棘轮工具基体上改造定制钳口，能在短周期内拿出可用的作业工具，同时依托成熟棘轮结构的可靠性，能保证压接质量的一致性，避免因为工具结构缺陷导致的压接不良。

　　手柄的绝缘包覆层还能满足低压带电作业的基础防护要求，在设备现场不停电做线束维护时，能降低操作人员的触电风险，钳口的金属部分做了发黑防锈处理，在车间多油污、多湿度的环境下存放，不会轻易出现锈蚀卡滞的问题，日常维护只需要定期在棘轮的销轴位置滴加少量润滑油，就能保证机构动作顺畅。从结构设计的思路来看，这款工具没有从零开始做全新的结构开发，而是选用了经过市场长期验证的成熟棘轮压接钳作为基体，只针对需要特殊适配的钳口部分做定制化修改，这种设计思路在工装工具的定制开发中非常实用，既可以缩短开发周期，又能依托成熟基体的可靠性降低工具的故障概率，同时后续的维护配件也更容易采购，不需要为定制工具单独储备特殊的维修配件。钳口部分的分体式设计也为后续的功能扩展留下了空间，如果后续有新的特殊端子压接需求，只需要重新加工对应的钳口模块，不需要更换整个工具主体，进一步提升了工具的复用性。在三维建模的过程中，这类结构需要重点关注棘轮机构的运动行程与钳口压接行程的匹配关系，要保证棘轮到达释放位置时，钳口刚好压合到预设的型腔尺寸，同时要校核销轴位置的受力强度，避免压接时因为受力过大出现销轴剪切断裂的问题，手柄部分的包覆层要按照人体工程学的握持尺寸做曲面建模，保证握持时的受力均匀，钳口的压接型腔要严格按照端子的压接尺寸要求做公差标注，加工时要保证型腔的表面粗糙度，避免压接时刮伤端子表面。
