12英寸史丹利款组合角尺结构设计

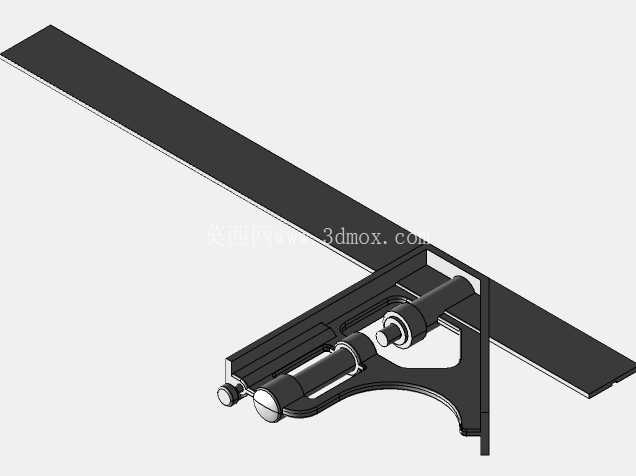

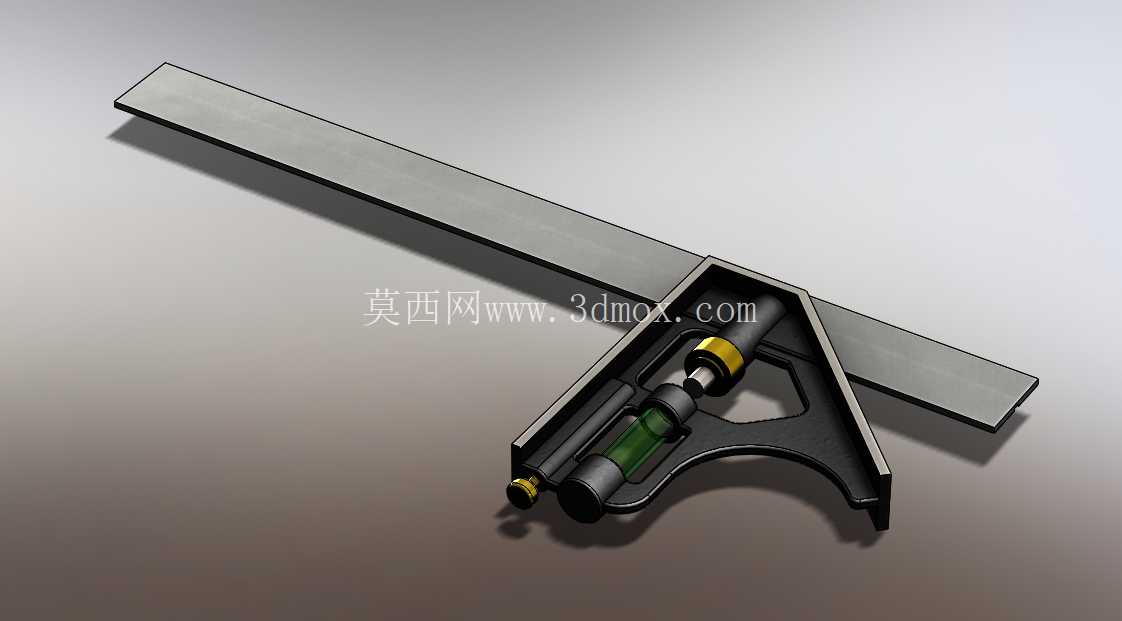

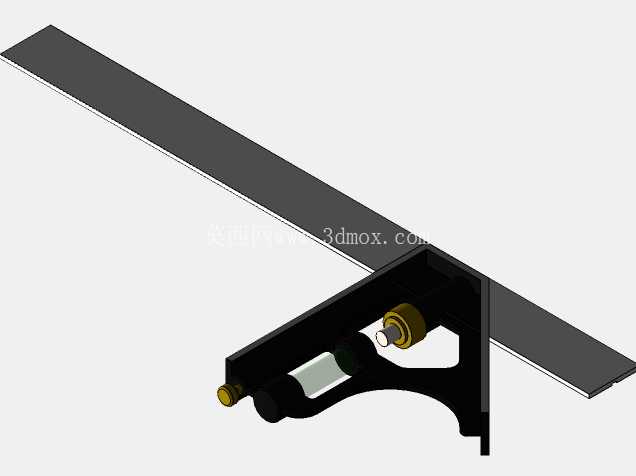

　　这款12英寸组合角尺是木工、金工现场作业里出镜率极高的多功能测量划线工具，区别于普通固定直角尺，它把直角定位、长度测量、水平校验、深度划线几个高频功能整合在一套组件里，不用在作业时频繁更换工具，能大幅减少工位上的工具切换耗时。从结构设计来看，整套工具分为尺身、滑动尺座两个核心部分，尺身采用平直的冷轧钢型材加工，表面做了哑光防锈处理，刻度采用蚀刻工艺填充耐磨涂层，避免长期摩擦后刻度磨损脱落，12英寸的有效测量长度刚好覆盖日常木工裁板、五金小件划线的常用尺寸区间，不会因为尺身过长在狭小作业空间里卡滞，也不会因为长度不足无法覆盖常规板材的划线需求。

　　滑动尺座是整套工具的功能核心，采用锌合金压铸成型后做磨削加工，保证与尺身配合的基准面平面度控制在0.02mm每百毫米范围内，尺座上集成了45度与90度两个定位基准面，靠侧面的锁紧旋钮可以把尺座固定在尺身的任意位置，既可以当普通直角尺校验工件垂直度，也可以调整尺座位置作为深度尺测量槽深、台阶高度，还能配合尺身刻度完成平行划线作业。尺座上嵌入的管状水准泡是额外的功能补充，在现场没有水平仪的情况下，可以快速校验工件的水平、垂直安装基准，水准泡的安装座做了角度微调结构，出厂前校准后用固定胶封死，避免日常磕碰导致水准泡偏移。实际作业场景里，这款组合角尺的使用频率远高于单一功能的直角尺，比如木工开料前划垂直于板材边缘的截料线，只要把尺座的基准面贴紧板材侧边，滑动尺身到需要的长度锁紧，靠着尺身边缘就能划出精准的垂线，比用卷尺配合直角尺的操作效率高很多；在装配工位调整设备地脚时，也可以靠尺座上的水准泡快速粗调水平，不用专门携带条式水平仪；做金属小件的45度倒角划线时，把尺座的45度基准面贴紧工件边缘，就能直接划出倒角参考线，省去了调整角度尺的步骤。

　　设计过程中需要重点控制几个配合公差：首先是尺身的直线度，全程直线度公差不能超过0.03mm，否则所有划线、测量的基准都会出现偏差；其次是尺座与尺身的配合间隙，间隙控制在0.01-0.02mm之间，既要保证尺座能在尺身上顺畅滑动，又不能出现晃动导致测量角度出现偏差；还有两个定位基准面的角度公差，90度面的角度偏差要控制在±0.1度以内，45度面偏差控制在±0.15度以内，才能满足现场作业的精度要求。安装边界方面，尺座的整体宽度不超过40mm，在狭窄的设备间隙里也能伸进去完成测量，尺身厚度控制在2mm，既保证了足够的刚性不会因为受力弯曲，又能在划线时让铅笔、划针紧贴尺身边缘，不会因为尺身过厚导致划线偏移。锁紧旋钮采用滚花设计，戴劳保手套操作时也能轻松拧动锁紧，不需要额外借助工具，旋钮的锁紧力经过调校，锁紧后尺座不会因为正常划线的推力出现移位，同时又不会因为锁紧力过大夹伤尺身表面的刻度层。尺座的握持位置做了圆弧过渡处理，长时间握持作业不会硌手，边角都做了倒角去毛刺，避免操作时划伤手部。和普通固定直角尺相比，这种组合式设计的拓展性更强，后续如果有特殊测量需求，还可以更换不同功能的尺座附件，比如量角器头、中心找正头，同一根尺身可以适配多种作业需求，减少工具采购成本。

　　在建模过程中，要特别注意水准泡安装位置的同轴度，保证水准泡轴线与尺座90度基准面的平行度，否则水平校验功能就会失效；尺身的刻度线位置要和实际尺寸一一对应，建模时可以先做出单毫米的刻度阵列，再调整厘米刻度的长度区分，保证刻度标识的可读性；滑动配合面要做拔模角度的校验，因为尺座是压铸件，配合面的拔模角度不能超过0.5度，否则会出现滑动卡滞或者间隙过大的问题。日常维护时，只要定期在尺身与尺座的配合面擦少量轻质润滑油，就能保证滑动顺畅，避免锈迹卡滞，尺身避免和尖锐工具混放刮花刻度面，就能长期保持测量精度。
