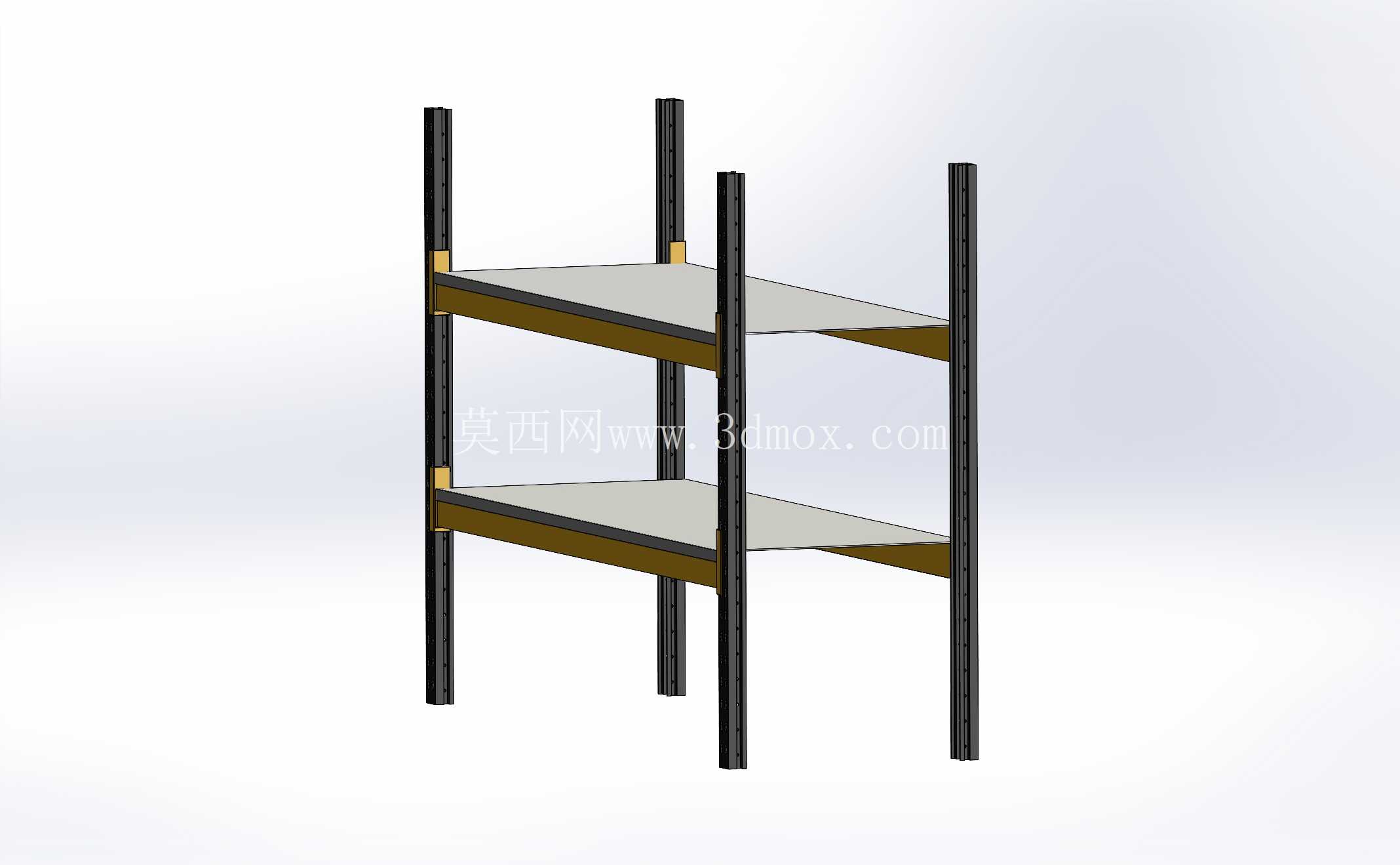

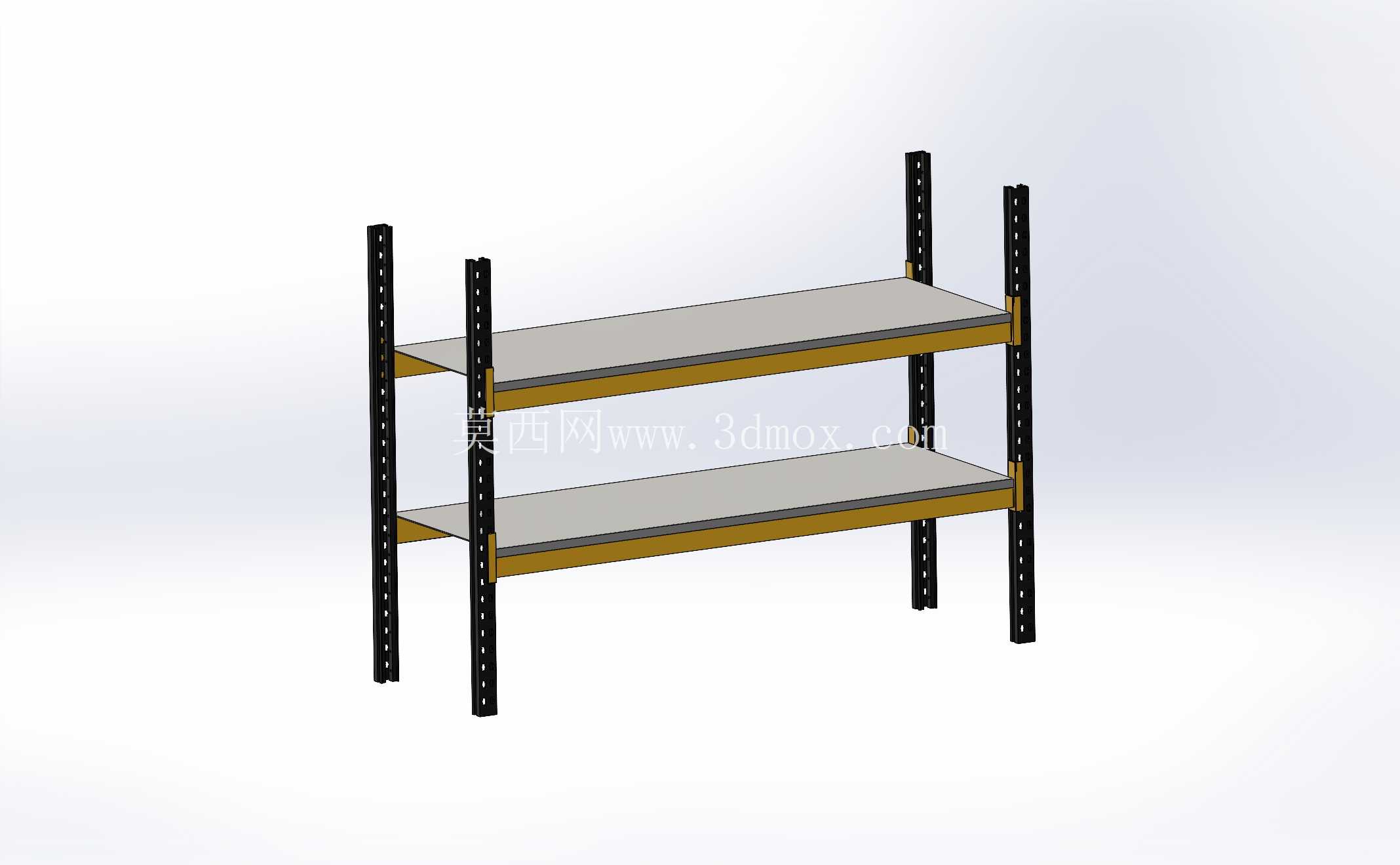

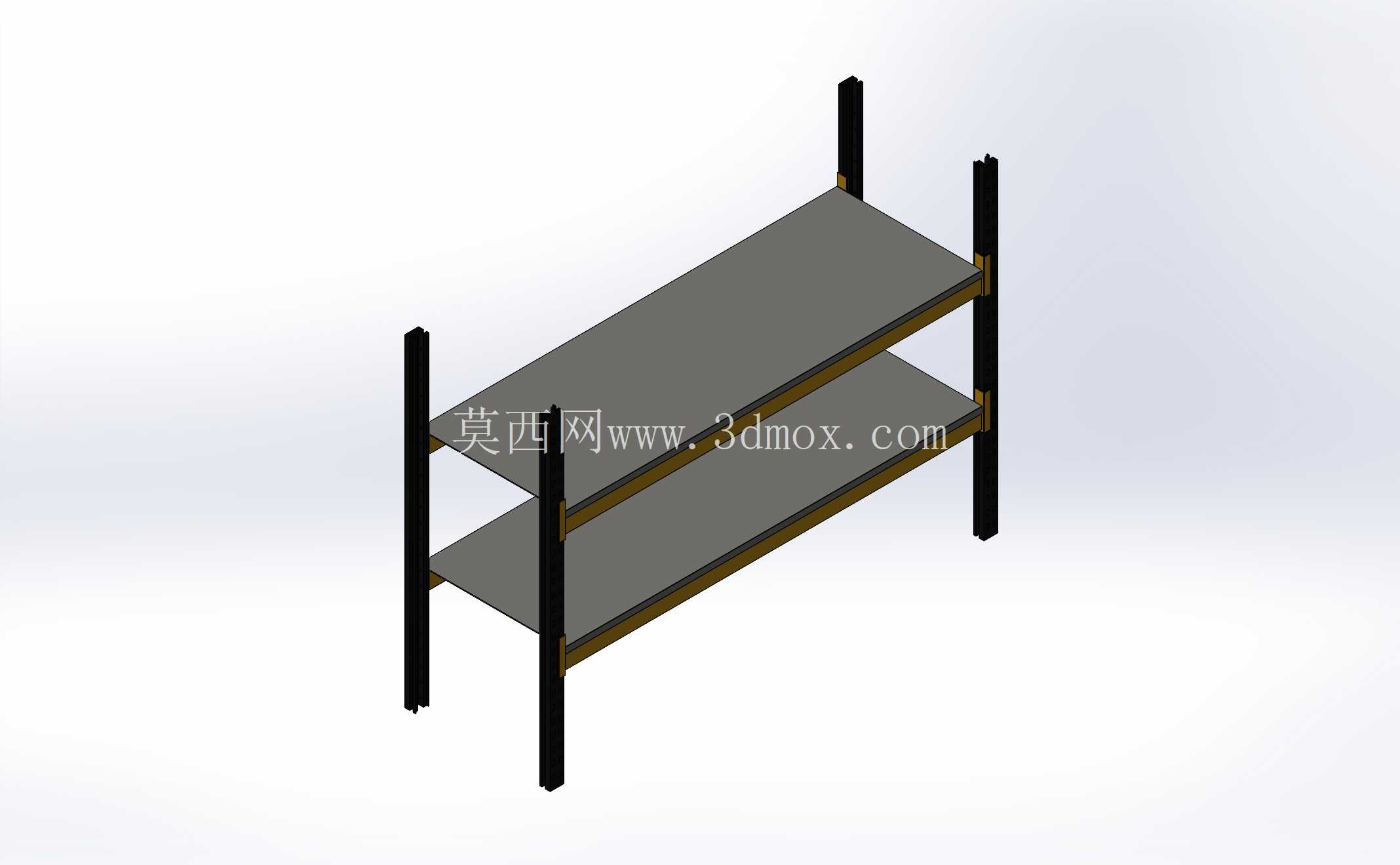

工业仓储双层重型托盘存储货架结构

做仓储设备结构设计快十年，经手的货架方案从轻型角钢架到穿梭式高位货架不下百套，这次拆解的双层重型托盘货架，是离散制造车间、第三方仓储仓里最通用的重载存储单元，没有复杂的电控或传动结构，全靠型材选型与节点设计扛住常年的动静态载荷。

先讲实际落地的应用场景，这类货架不会出现在电商小件分拣仓，更多是机加工车间的毛坯件暂存区、铸造厂的成品铸件周转区、冷链仓的整托冻品存储位，还有五金建材市场的板材、管材批量存放区——这些场景的共性是存储单元自重极大，单托货物重量往往在1吨以上，且存取作业依赖平衡重式叉车或手动液压托盘车，作业过程中会有不可避免的碰撞、偏载冲击，对货架的抗侧向力、局部承载能力要求远高于轻型货架。

从功能特性上看，这款双层货架的核心设计目标是在有限占地内最大化垂直存储利用率，两层的层高预留完全适配标准1200*1000mm木托盘、塑料托盘的堆码高度，下层预留的作业净空刚好满足托盘车货叉的起升高度需求，上层的净空则适配叉车的最大自由起升高度，不会出现层高浪费或者托盘放不进去的问题。立柱采用的是冲孔等截面型材，孔位是通用的蝴蝶孔或者菱形孔设计，不需要额外的螺栓连接，层板的横梁挂片可以直接卡入孔位，安装时不需要专用工具，后期如果要调整层高，只需要把横梁抬起换孔位即可，适配不同高度的货物存储需求，这也是重型货架区别于焊接固定架的核心优势——柔性化调整能力，毕竟工厂的存储需求不是一成不变的，今天放铸件明天可能放整箱的标准件，层高可调能大幅降低后期的改造成本。

设计思路上，首先要算的是单根立柱的轴向受压稳定性，毕竟两层货物的重量最终都要通过四根立柱传递到地面，立柱的截面惯性矩、壁厚选型必须满足满载时的长细比要求，避免出现失稳弯折；其次是横梁的抗弯挠度，很多新手做设计只算强度够不够，忽略了横梁在满载时的下挠量，如果下挠超过跨度的1/200，放托盘的时候会出现明显的晃动感，长期使用还会造成横梁的疲劳变形，这款货架的横梁采用的是抱焊梁结构，内部有加强筋，在额定载荷下的挠度控制在标准允许范围内，即使托盘有轻微偏载也不会出现永久变形。层板的设计没有采用整面钢板，而是用了高密度的层板条铺在横梁上，既能满足托盘的平稳放置，又能减轻自身重量，降低立柱的承载负担，同时如果有小件货物直接存放，也不会出现掉落的问题。

再讲外形尺寸与安装边界，这款货架的整体宽度适配两个标准托盘并排存放的尺寸，深度刚好匹配托盘的进深，不会出现托盘伸出货架或者放进去之后剩余空间过大的问题；安装时不需要做特殊的地面预埋，只需要在地面平整的硬化水泥地面上，用膨胀螺栓把立柱底部的地脚片固定即可，地面的平整度误差不能超过5mm/m，如果地面落差太大，需要在地脚处加调整垫片，避免四根立柱受力不均出现偏载。货架的背部如果是靠墙安装，需要预留至少100mm的间隙，避免墙面的潮气腐蚀立柱型材，同时也方便后期的货架巡检；如果是多排货架背对背安装，两排货架之间要加背拉连接件，提升整体的抗侧倾能力，避免叉车碰撞时出现货架倒伏的风险。

实际使用中还要注意几个容易被忽略的设计细节：立柱的底部要加装防撞护脚，因为叉车作业时很容易撞到立柱根部，这位置是立柱受力最大的地方，一旦被撞变形很容易造成整架垮塌，护脚用厚钢板折弯成型，用膨胀螺栓单独固定在地面上，碰撞力直接传递到地面，不会伤到立柱本身；横梁两端的挂片要加装安全销，避免叉车抬托盘的时候把横梁一起带起来，造成货物坠落；层板的表面要做防滑处理，或者在边缘加装挡边，避免托盘在存取过程中出现滑移。

很多人觉得货架是简单的焊接结构，实际上重型货架的设计涉及到材料力学、结构力学的很多基础计算，每一个孔位的间距、每一个型材的壁厚、每一个节点的连接方式，都直接关系到使用过程中的安全性，毕竟仓储区域的设备和人员流动频繁，一旦出现货架垮塌事故，造成的损失不可估量。这款双层重型货架的结构没有冗余设计，所有的型材选型都是刚好满足额定载荷下的安全系数要求，既不会因为用料过剩造成成本浪费，也不会因为用料不足带来安全隐患，是中小批量重载存储场景下性价比极高的存储解决方案。
