快装式插入型门用合页结构设计

日常做设备防护门、柜体箱门、小型舱室门的结构设计时，最常碰到的痛点就是现场安装效率低——传统合页需要先对齐两个页板的安装孔，拧入多颗螺钉固定，一旦门框或门体的安装孔位存在加工偏差，就会出现门体转动卡滞、闭合缝隙不均的问题，后期维护更换合页时还要逐个拆卸螺钉，耗时耗力。这款插入式门铰链的设计，刚好瞄准了这类安装场景的痛点做结构优化，核心思路就是把传统合页的双侧螺钉固定逻辑，改成单侧插接+单侧固定的形式，省去了门体侧的螺钉对位工序。

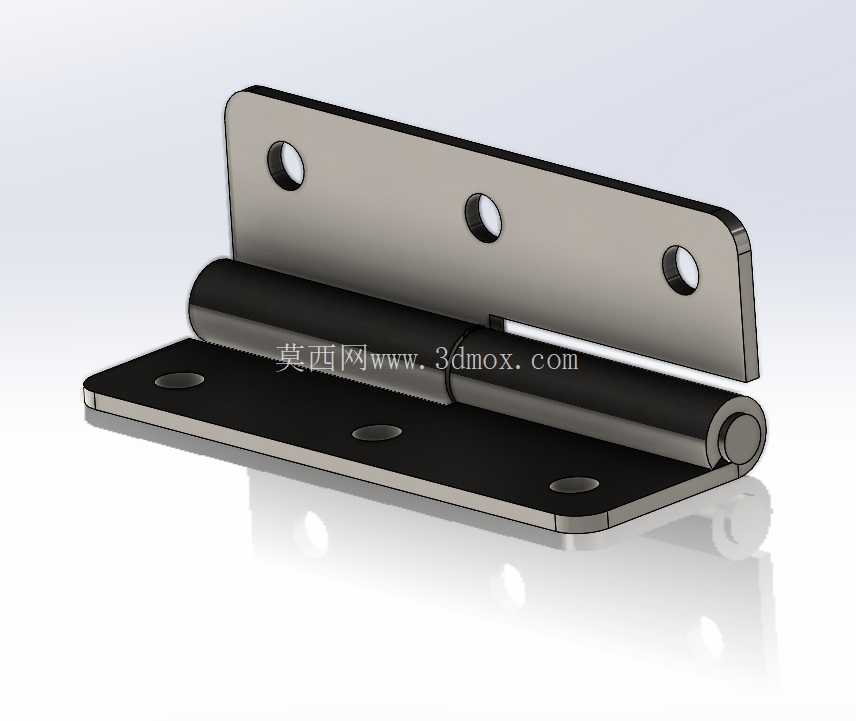

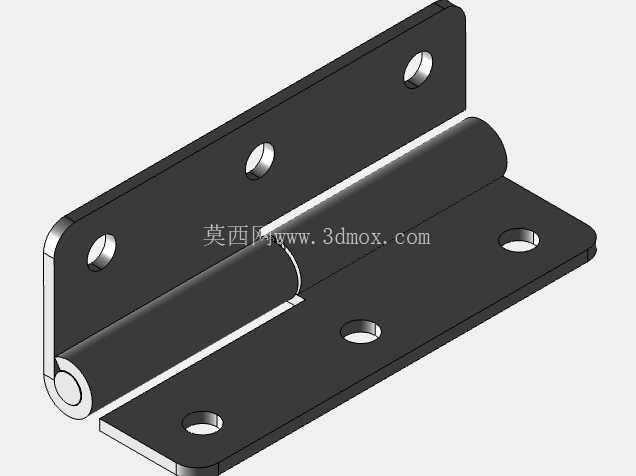

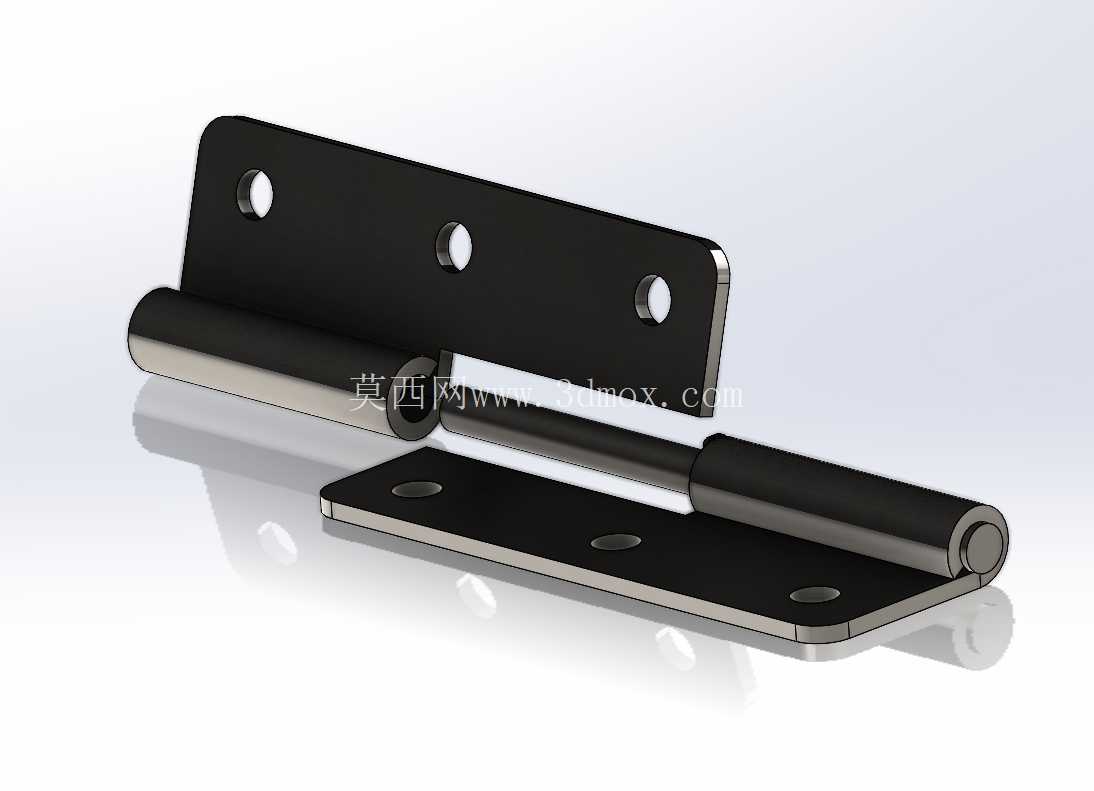

从结构组成来看，这款铰链分为两个核心页片单元，其中带长销轴套筒的页片为固定侧，设计有三个等距分布的沉头安装孔，适配常规的十字槽沉头螺钉或内六角沉头螺钉，安装时可先将固定侧页片预装在门框的预设安装槽位内，沉头孔的深度经过精确计算，螺钉拧紧后头部完全没入页片平面，不会出现凸起刮蹭门体的问题。另一侧的页片为活动插接侧，同样设置三个沉头安装孔，页片一端带有与固定侧套筒匹配的插接轴段，安装时不需要额外对位销轴，只要将活动侧页片的轴段对准固定侧的套筒缝隙插入，即可完成两个页片的转动副装配，全程不需要额外的销轴配件，也不需要工具辅助插接，单人即可完成门体的快速挂装。

在转动配合的设计上，两个页片的套筒段采用间隙配合设计，配合间隙控制在0.02mm到0.05mm之间，既保证转动时无卡滞感，又不会出现径向窜动导致门体晃动的问题。套筒的端面做了小尺寸的倒角处理，一方面是插接时能起到导向作用，即使存在1mm以内的安装对位偏差，也能顺着倒角滑入配合位，降低现场安装的对位精度要求；另一方面倒角可以去除加工后的锐边毛刺，避免安装时划伤操作人员，也能减少转动过程中端面的摩擦异响。页片的基材采用常用的冷轧钢板冲压成型，表面做了发黑或镀镍处理，根据使用场景的不同可以选择对应的表面处理工艺，普通室内柜体场景用发黑处理即可满足防锈需求，潮湿环境或户外场景可以选择镀镍或不锈钢材质的版本。

从安装边界尺寸来看，固定侧页片的总长度、宽度与常规的4寸民用合页尺寸接近，不需要重新开发现有的门框安装槽位，可以直接替换传统的螺钉固定合页，降低了产品的适配改造成本。页片的厚度根据承重等级做了区分，常规版本厚度为2mm，单组合页可以承受15kg以内的门体重量，适用于配电箱门、设备防护门、小型家具柜门等场景；加厚版本厚度为3mm，单组合页承重可以达到30kg，适用于重型舱门、工业设备检修门等场景。插接侧的轴段长度设计为套筒总长度的1/3，插入后不会出现轴段脱出的问题，同时如果需要拆卸门体，只要将门体向上抬起一定高度，即可将活动侧页片从固定侧套筒中抽出，不需要拆卸任何螺钉，后期维护更换门体或者清理门缝杂物时非常方便。

在实际选型应用时，需要根据门体的宽度和重量确定合页的安装数量，一般高度在1m以内的门体安装两个合页即可，高度超过1m的门体建议在上中下三个位置各安装一个合页，避免门体长期使用出现下垂变形。安装时需要注意固定侧页片的套筒轴线要保持垂直，否则会导致门体转动时出现卡顿，或者自动开合的问题。与传统合页相比，这种插入式结构最大的优势就是安装效率提升，传统合页安装一扇门需要两个人配合，一个人扶着门体对位，一个人拧螺钉，整个过程至少需要10分钟，而采用这款插入式铰链，一个人先把两个页片分别固定在门框和门体上，然后直接将门体挂上去即可，整个过程不超过3分钟，特别适合批量生产的柜体、设备门装配场景，能有效降低生产线的装配工时成本。

另外在细节设计上，页片的所有边角都做了R1的圆角处理，避免锐边割手，安装孔的位置距离页片边缘的距离大于螺钉直径的2倍，保证安装后页片的结构强度，不会出现安装孔处开裂的问题。转动部位没有额外的外置弹簧或者阻尼结构，属于自由转动的合页类型，如果需要实现门体自动闭合或者定位停留的功能，可以在门体上额外加装阻尼器或者磁吸部件，这款铰链本身只提供稳定的转动支撑功能，结构简单可靠，没有易损件，长期使用不需要额外维护，转动部位的磨损量极小，正常使用场景下开合寿命可以达到5万次以上，完全满足工业设备和民用家具的使用要求。
