线棒式手动组装作业工作台结构设计

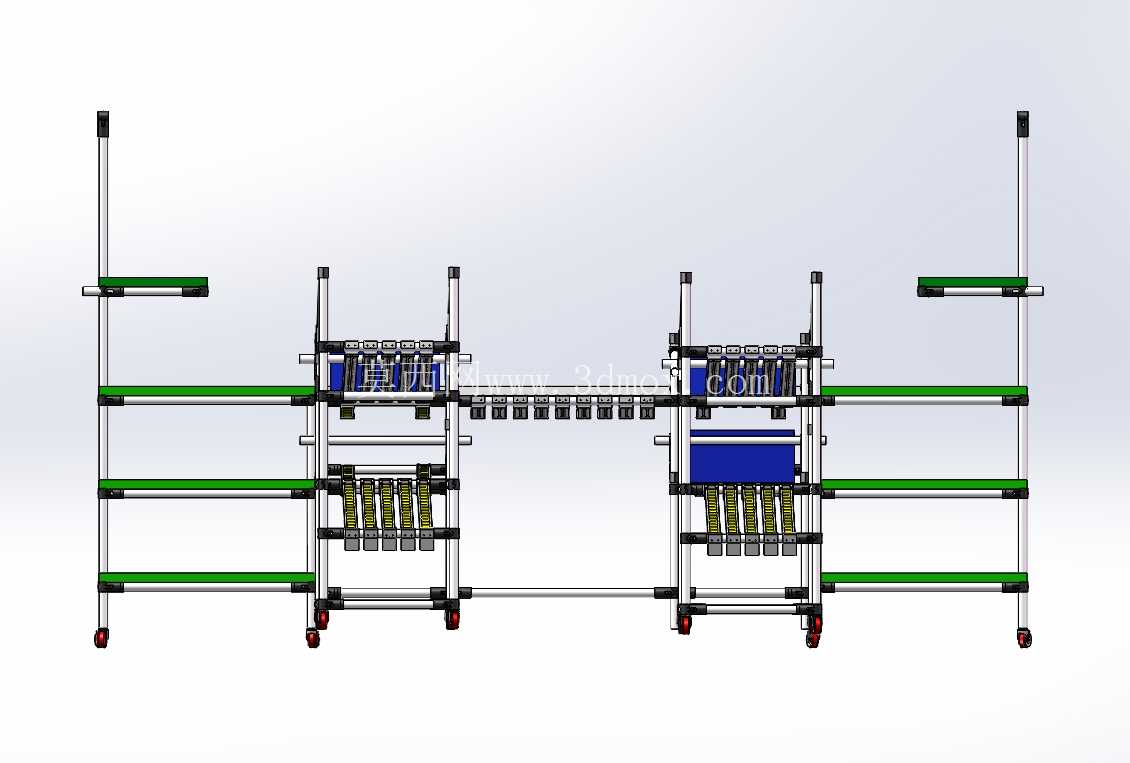

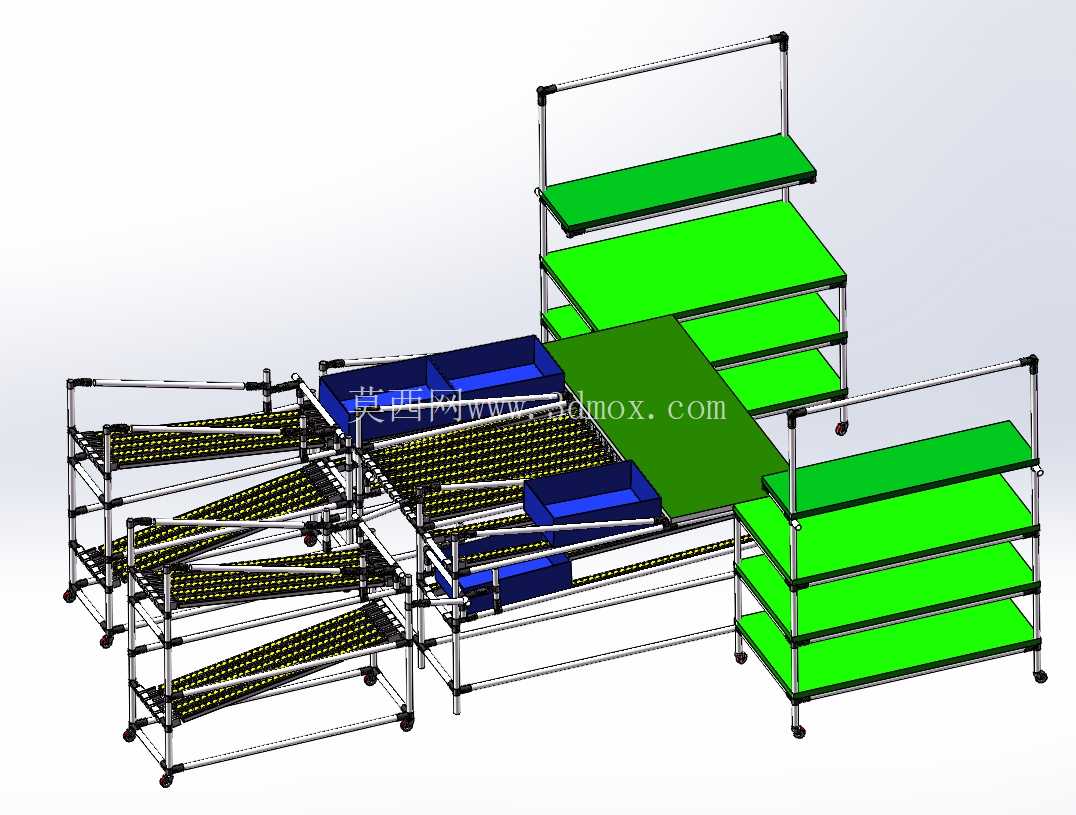

　　这套线棒结构的手动组装作业工位，主要面向电子装配、小型零部件组装、产品返修等需要人工精细化操作的生产场景，在离散制造的车间产线末端、单元化生产工位、精益生产单元中应用十分广泛，区别于全自动流水线的刚性布局，这类工位可以根据生产节拍、作业人员操作习惯、待组装产品的尺寸特性灵活调整布局，适配多品种小批量的柔性生产需求。从结构组成来看，整套工位采用标准线棒（精益管）搭配金属连接件搭建主体框架，底部配置万向带刹脚轮，既可以在需要调整产线布局时快速推移换位，作业时锁死脚轮即可保证整体结构稳定，不会因为作业过程中的施力出现偏移晃动。

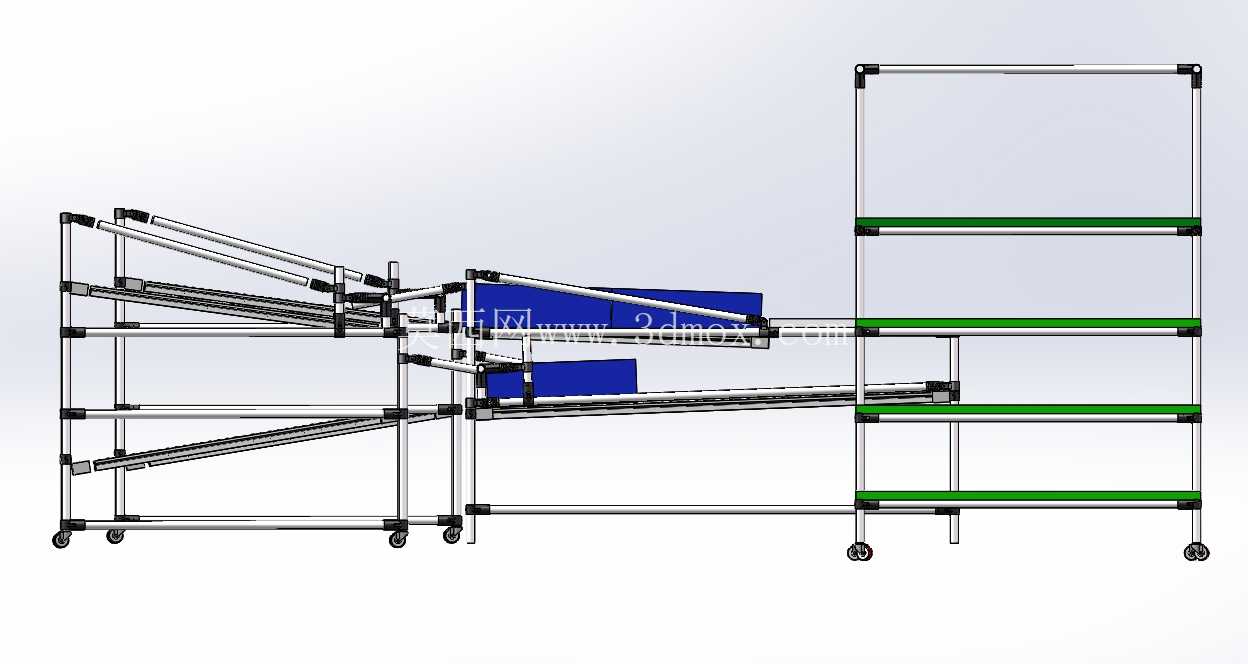

　　工位的作业台面采用防滑耐磨的平整面板，台面高度符合人工坐姿或站姿作业的人体工程学要求，作业人员在进行零件插接、螺丝锁付、部件拼接等手动组装操作时，手臂自然放置的高度刚好与台面匹配，长时间作业也能减少腰部、肩部的疲劳累积。台面两侧设置的倾斜流利条滑道，是专门为物料周转设计的结构，待组装的零部件可以放置在滑道上端的周转箱内，依靠重力自动滑到作业人员取件的位置，取走空箱后后续料箱自动补位，不需要作业人员频繁转身取料，大幅减少无效动作的时间损耗，提升单工位的作业效率。工位右侧设置的多层分层置物架，采用绿色防静电面板层板，不同层板可以分类放置组装完成的半成品、待检验的成品、组装用的辅助工具、包装材料等，层板之间的间距可以根据放置物料的高度灵活调整，避免出现空间浪费或者物料过高无法放置的问题，层板边缘做了挡边处理，防止放置的物料、工具从侧面滑落。工位上方的悬臂置物架，可以放置作业指导书、小型检测工具、常用的耗材等，作业人员抬头即可看到作业要求，不需要低头翻找文件，进一步优化作业动线。在设计思路上，这套工位完全遵循精益生产的理念，没有多余的冗余结构，所有结构都服务于“减少作业浪费、提升操作便利性”的核心目标：线棒的连接结构不需要复杂的焊接或者大型加工设备，只需要常规的内六角工具就可以完成组装和调整，生产车间的运维人员不需要专业的结构安装技能，就可以根据生产需求快速改造工位结构，比如当组装的产品尺寸变大时，可以快速拆装连接件调整台面的宽度和长度，当需要增加物料存放空间时，可以随时加装层板或者流利条结构，相比传统的焊接式固定工作台，改造成本和调整周期都大幅降低。

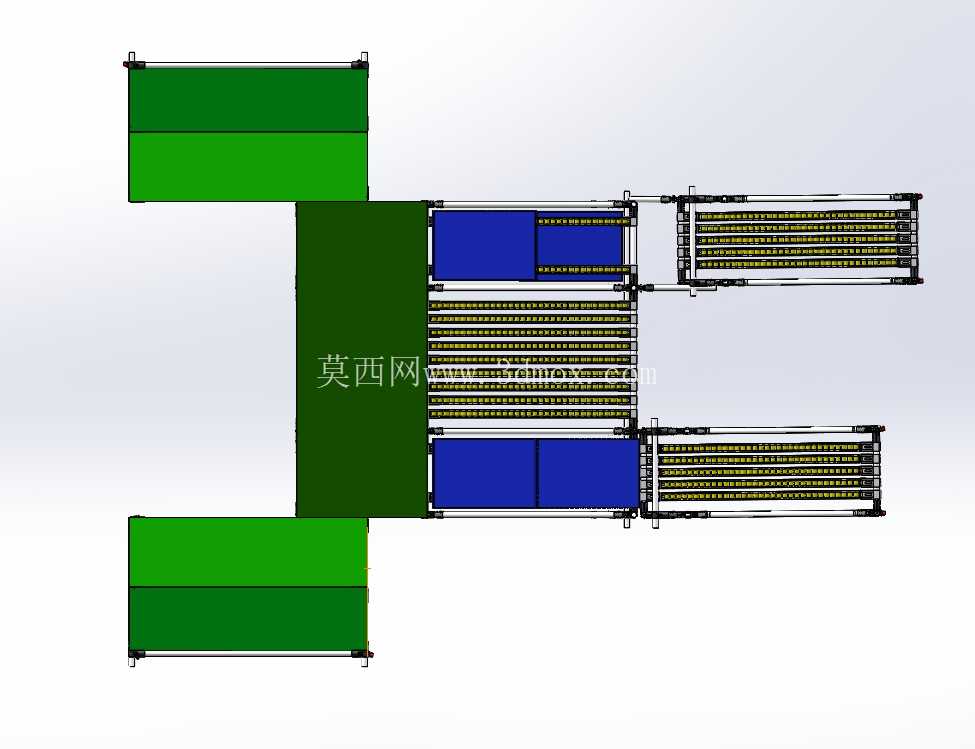

　　从安装边界来看，整套工位的整体占地面积控制在常规单人作业工位的合理范围内，长度方向适配单人双臂伸展的操作范围，不会占用过多的车间通道空间，宽度方向预留了作业人员的腿部活动空间，即使放置座椅也不会出现磕碰问题，高度方向的最高层置物架不超过普通人站立伸手可及的高度，取放物料不需要借助登高工具。结构的承重设计上，作业台面可以满足常规小型产品组装的承重需求，放置电动螺丝刀、小型压合工具、批量零部件都不会出现台面变形，层板的承重按照每层放置常规周转箱满载的重量设计，日常使用不会出现层板弯曲的问题。

　　流利条的倾斜角度经过合理计算，既可以保证周转箱依靠重力顺畅下滑，又不会因为角度过大导致料箱下滑速度过快冲出滑道，滑道末端设置了限位挡块，料箱滑到取件位置会自动停住，不需要额外设置阻尼结构。整套结构没有尖锐的外露边角，所有线棒的端部都安装了端盖，避免作业过程中磕碰划伤，符合车间安全生产的要求。在实际产线应用中，这类工位可以单独使用，作为独立的返修工位、样品组装工位，也可以多个工位拼接组合，形成完整的单元化组装产线，不同工位之间可以通过流利条传递工件，不需要额外设置输送线，非常适合初创型制造企业、产品迭代较快的电子组装车间、需要频繁调整产线布局的生产场景使用。
