线棒式手动装配作业工作站结构设计

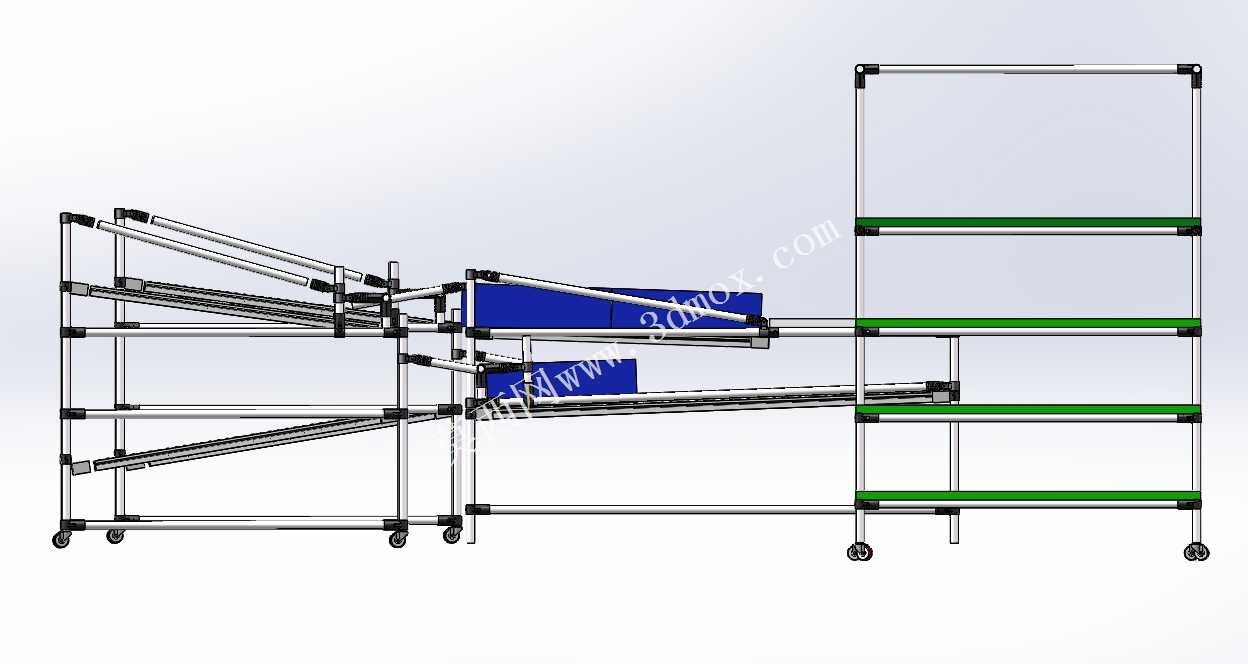

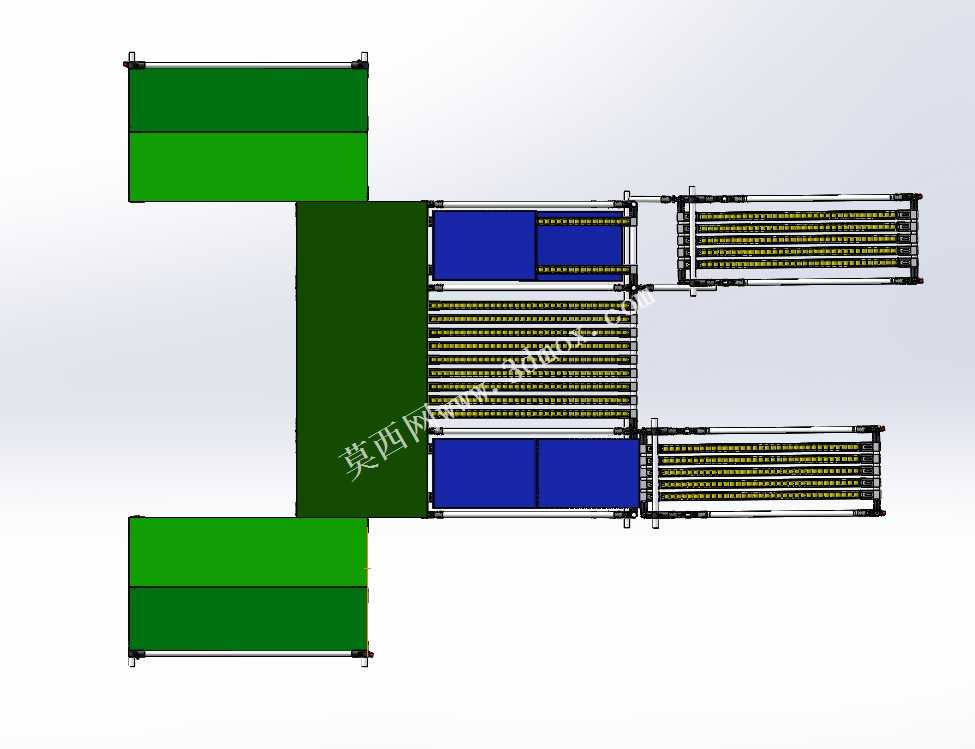

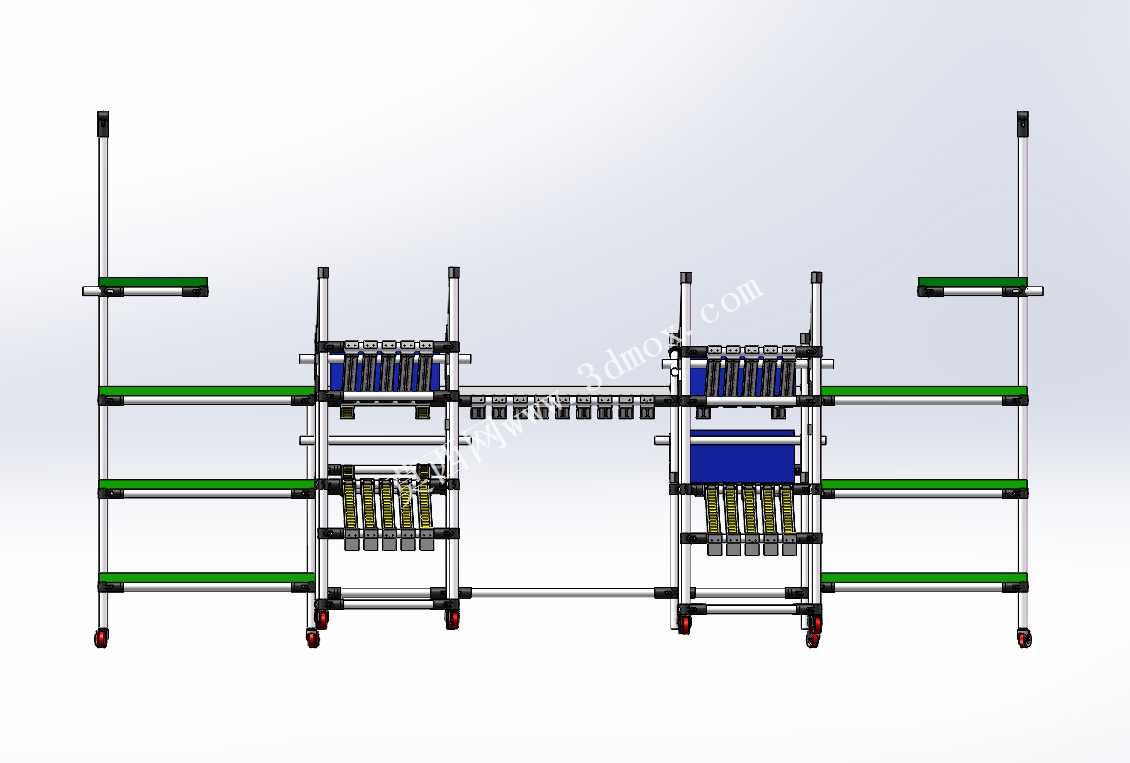

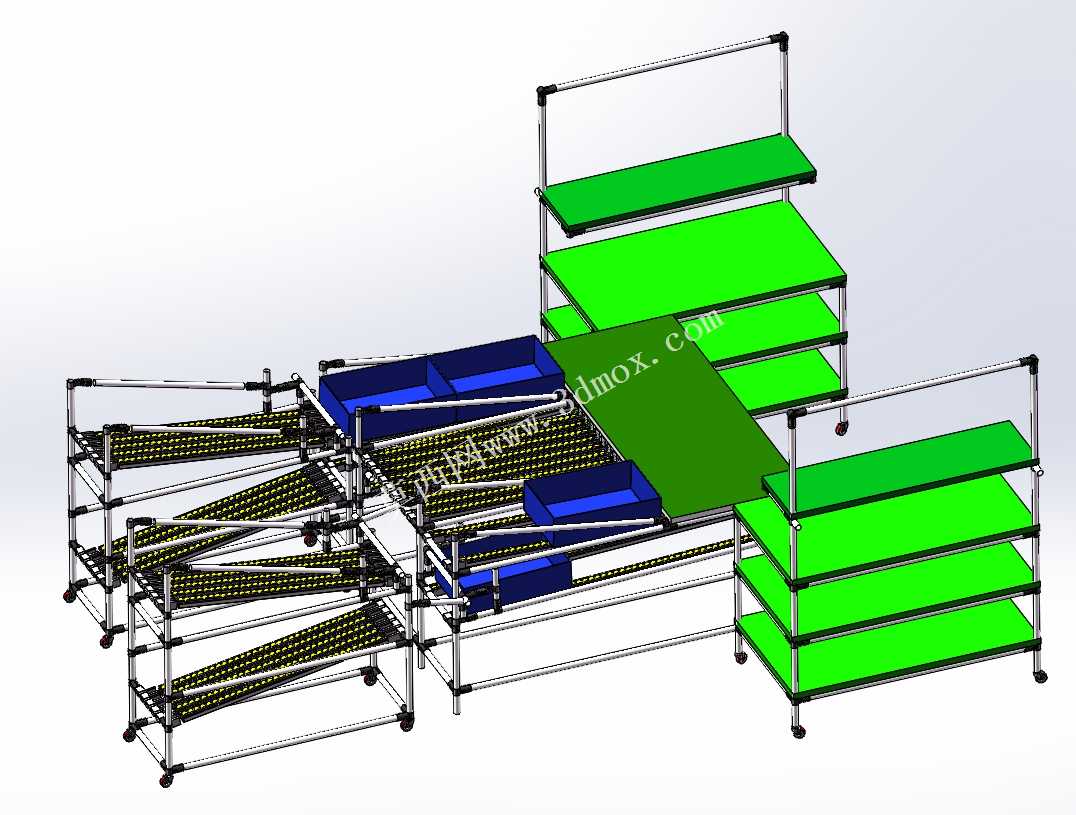

该手动装配作业工作站主要面向中小批量离散制造的组装生产场景，常见于电子元器件组装、小型机电部件分装、汽配小零件预装等生产环节，适配产线边的单元化作业需求，可独立作为单工位装配单元使用，也可多组拼接组成U型、直线型的单元装配线，适配多品种小批量的柔性生产模式，能够根据生产节拍的变化快速调整工位布局，无需复杂的拆装改造即可适配不同产品的装配需求。设备整体采用精益管线棒搭建主体框架，搭配多层置物台与流利条物料滑道，整体结构无焊接点位，所有连接部位采用标准线棒接头锁紧固定，可根据作业需求灵活调整层板高度、滑道倾角与工位宽度，适配不同身高作业人员的操作习惯，降低长期作业的疲劳度。工作站中部为核心作业台面，采用平整防滑的实心层板作为操作平面，台面高度符合人体工程学站立作业的舒适区间，作业人员无需过度弯腰或抬臂即可完成全部装配操作；台面两侧对称布置多组流利条滑道，滑道向作业人员方向呈微小倾角，可放置装有零部件的周转箱，物料依靠重力自动滑至取料端，作业人员无需转身即可随手取用所需零件，大幅减少无效取料的动作浪费，提升装配作业的连贯性。工作站的上下层设置多层固定置物台，上层可放置作业指导书、小型工装工具与待装配的小型零部件，下层可存放装配完成的成品周转箱、备用物料与包装辅材，所有物料均在作业人员的手臂可及范围内，无需额外走动取放物料，有效压缩单台产品的装配作业时长。设备底部配备带刹车的万向脚轮，可根据产线调整需求快速推移换位，到位后踩下刹车即可固定工位位置，无需打膨胀螺栓固定地面，适配车间布局频繁调整的柔性生产需求；框架侧边预留工具挂杆安装位，可加装挂钩放置电动螺丝刀、扭力扳手、镊子等常用装配工具，进一步优化工位的空间利用率。整体安装边界预留充足的人员操作空间，工位两侧预留周转箱临时放置位，不会出现物料堆积阻碍作业的情况，框架所有边角均做圆弧防护处理，避免作业过程中磕碰受伤，适配车间现场的安全生产要求。
