7盎司果汁瓶两腔吹塑成型模具结构

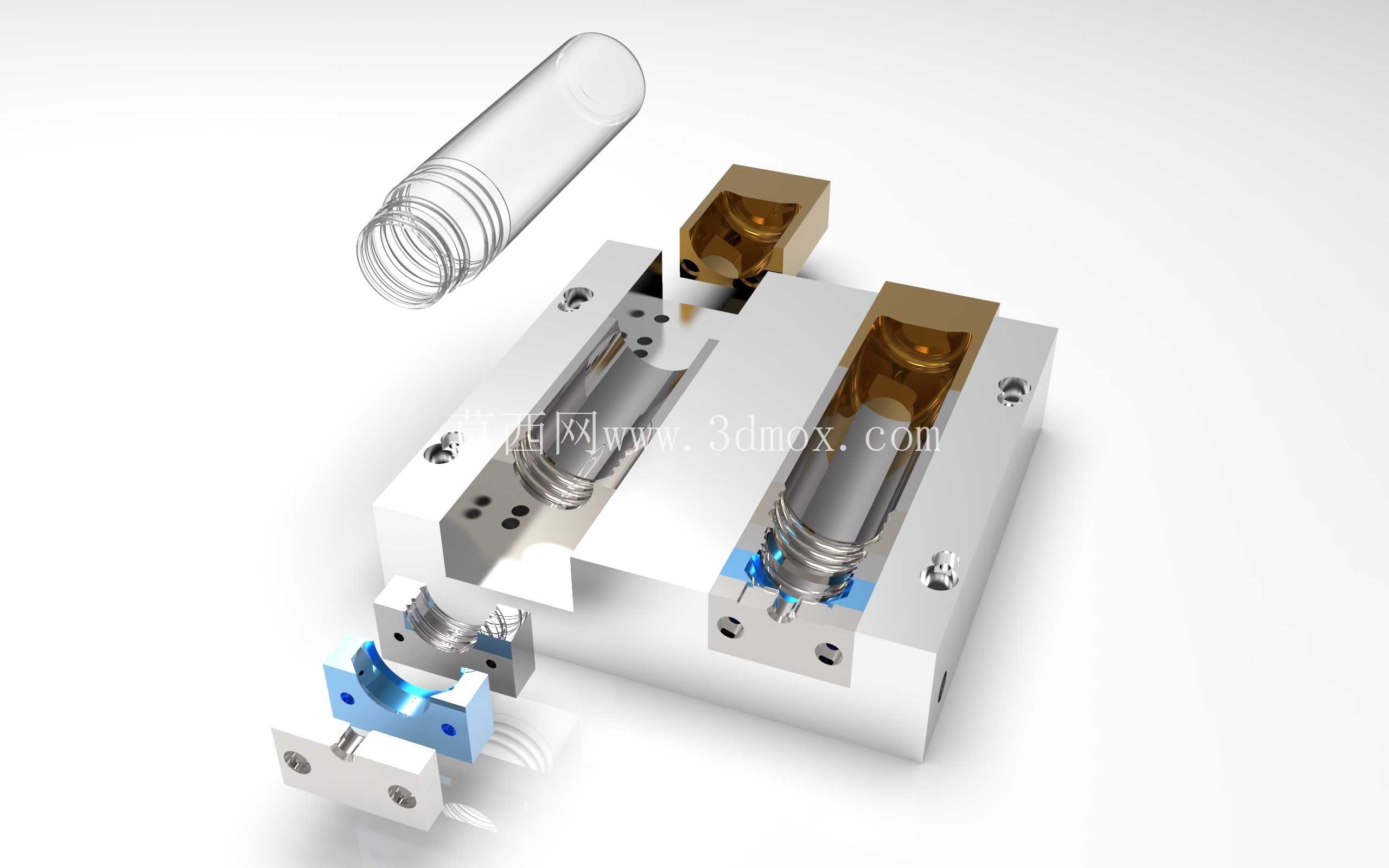

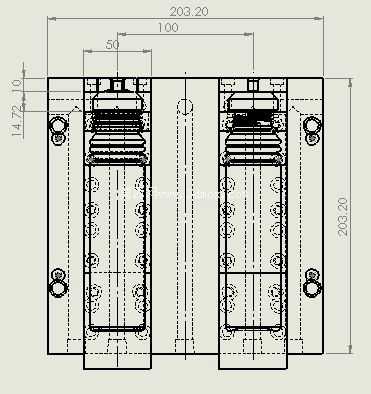

这套两腔结构的吹塑成型模具，主要面向小容量果汁饮品包装瓶的量产加工场景，适配常规注吹一体吹塑设备的安装接口，可直接搭载在现有模块化模座上完成快速换模作业，无需对设备台板做额外改造。整套模具沿用旧有标准化模块化底座设计，模腔中心间距设定为100毫米，适配插入件的安装尺寸为50×25毫米，安装边界完全匹配常规吹塑机的模架开合行程，换模时仅需完成定位销对位与紧固件锁附即可投入生产，能大幅缩减小批量订单的换模准备时间。

从功能特性来看，模具采用两腔对称布局，单次开合模即可完成两个7盎司容量果汁瓶的型坯吹塑成型，相比单腔模具生产效率提升近一倍，同时对称式的模腔布局能保证两个模腔的吹塑压力、冷却速率完全一致，避免出现同批次瓶坯壁厚不均、瓶口螺纹成型偏差的问题。模具的成型型腔完全匹配7盎司果汁瓶的外形轮廓，瓶口螺纹段做了高精度镶件设计，螺纹牙型的尺寸公差控制在±0.02毫米范围内，能保证成型后的瓶盖旋合顺畅，无漏液、滑牙隐患；瓶身段的型腔表面做了镜面抛光处理，成型后的瓶身透明度高，无明显合模线、流痕等外观缺陷，满足食品包装的外观质量要求。

设计思路上，这套模具优先考虑了现有生产资源的复用性，没有重新设计整套模架结构，而是直接沿用车间已有的模块化底座，仅更换对应瓶型的型腔镶件与导向部件，既降低了模具的制造成本，也减少了新模调试的周期。模腔的冷却水路采用随形布局，沿着瓶身的圆弧轮廓均匀排布，水路距离型腔壁的距离保持在8-10毫米，保证冷却水流能快速带走型坯传递的热量，缩短瓶坯的冷却定型时间，避免瓶身出现收缩凹陷、变形等问题。模具的导向机构采用导柱导套配合斜楔定位的结构，合模时导柱先完成初步导向，斜楔结构再进行精准对位，合模精度可达0.01毫米，能有效避免合模错位导致的瓶坯飞边问题，减少后续去飞边的人工工序。

在实际生产应用中，这套模具适配PET材质的吹塑成型工艺，可直接对接上游的注坯工序，加热后的管坯放入模具型腔后，合模、吹气、冷却、开模、顶出的整套动作周期可控制在12秒以内，单班产能可达4800件左右，完全满足中小批量饮品包装的供货需求。模具的易损件均采用标准化快拆设计，瓶口螺纹镶件、底部成型块都可以单独拆卸更换，当出现局部磨损或者需要调整瓶底标识时，无需拆解整套模具，仅需更换对应镶件即可完成调整，大幅降低了模具的维护成本。同时模具的开合模行程、顶出行程都做了适配性调整，不会出现顶出时刮擦瓶身、瓶坯脱模不畅的问题，能保证连续生产过程中的稳定性，减少因脱模故障导致的停机时间。
