带式辊压工业脱水设备三维结构设计

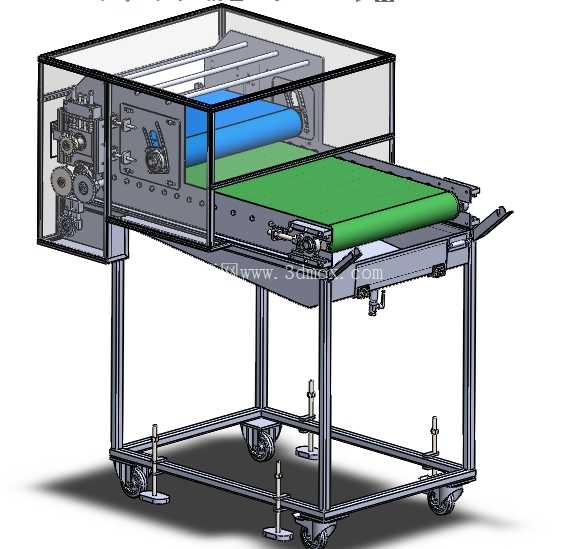

　　这款带式辊压脱水设备的三维结构，核心面向连续化生产场景下的表面带液物料脱水工序，常见应用在金属铸件清洗后表面水渍脱除、食品加工环节物料表层水分挤干、印刷后工件表面涂层余液去除这类需要连续作业的产线工位，区别于离心式脱水的批次作业模式，该设备可直接对接上下游输送线，实现物料从进入到输出的全程无间断脱水处理，无需人工上下料周转，适配节拍稳定的规模化生产场景。设备整体采用落地式框架结构，底部机架采用标准矩形钢管焊接成型，框架底部设置四组脚轮搭配可调支撑脚的组合结构，脚轮采用带刹车的万向工业脚轮，满足设备在车间内的转场移动需求，可调支撑脚在设备就位后可旋转下调，将整机抬升脱离地面，抵消车间地面不平整带来的机架晃动问题，同时避免脚轮长期承重导致的轴承损坏，支撑脚调节行程预留80mm，可适配多数车间地面的高度差。

　　设备上部的作业单元采用透明防护围板做全封闭设计，围板采用透明亚克力板材通过铝型材压条固定在机架上，既可以避免脱水过程中液体飞溅到车间环境，也能让现场操作人员直观观察内部辊组的运行状态、物料通过情况，出现卡料、跑偏问题时可第一时间发现。核心脱水执行单元采用上下对置的辊组结构，下辊为包胶驱动辊，表面包覆绿色防滑橡胶层，增大与物料承载皮带的摩擦力，保证皮带运行过程中不打滑，上辊为可调压的挤水辊，表面包覆蓝色耐水橡胶层，辊轴两端设置弹簧调压结构，可根据待处理物料的厚度、脱水需求调整上下辊之间的压紧力，避免压力过大挤损物料，或是压力过小导致脱水不彻底，调压结构旁设置刻度标识，方便操作人员记录不同物料对应的压力参数，换产时可快速调整到位。

　　物料输送采用无缝环形PU皮带，皮带两侧设置导向挡边，避免物料在输送过程中从侧边滑落，皮带下方设置多组承托托辊，减少皮带在受压位置的下挠变形，保证辊压脱水时整个幅面的压力均匀，不会出现局部脱水不彻底的情况。设备进出料端均设置倾斜导料板，进料端导料板可承接上游设备输出的物料，引导物料平稳进入皮带工作面，出料端导料板可将脱水完成的物料顺滑引导至下游输送线或接料容器，导料板采用不锈钢板材折弯成型，表面光滑无毛刺，不会刮损物料表面。设备的传动单元集中布置在机架侧部的封闭护罩内，采用链轮链条传动结构将电机动力传递至驱动辊，护罩上设置可快速拆卸的检修门，日常维护时可直接打开检修门调整链条张紧度、加注润滑脂，无需拆解整体护罩。

　　从安装边界来看，设备整体长度控制在1800mm，宽度850mm，作业面高度为900mm，适配多数车间产线的标准作业高度，安装时仅需预留左右两侧各300mm的检修空间，前端预留500mm的操作空间即可，无需额外做地基固定，通过底部支撑脚调平后即可投入使用。设计过程中针对脱水后的液体收集做了专门考量，在皮带下方设置倾斜式集液槽，挤下的液体落到集液槽后会顺着倾斜角度流向设备侧部的排液口，可直接对接车间的废液收集管道，不会出现积液渗漏到车间地面的问题。辊组的轴承座全部采用带密封的外球面轴承，可避免液体、碎屑进入轴承内部导致的卡滞损坏，延长设备的维护周期。整体结构设计充分考虑了工业场景下的耐用性与易维护性，所有易损件均采用标准件，采购替换成本低，日常运维无需专用工具，一线设备维护人员即可完成常规保养与易损件更换工作。
