香辛料丁香破碎处理设备结构设计

这款针对丁香类香辛料设计的破碎设备，主要适配中小型香辛料加工作坊、调味品生产车间的原料预处理环节，区别于大型工业破碎机的大产能设计，该设备更聚焦小批量、多批次的香辛料破碎需求，能避免大批量加工时香料风味过度挥发、物料积压变质的问题，尤其适合丁香这类含挥发性油脂较高的硬质香辛料处理，破碎过程中可通过调整腔体间隙控制出料粒度，满足从粗碎到中细碎的不同加工要求，既可以单独作为丁香破碎工序的核心设备，也能对接后续的筛分、混料生产线，完成香辛料加工前段的原料处理作业。

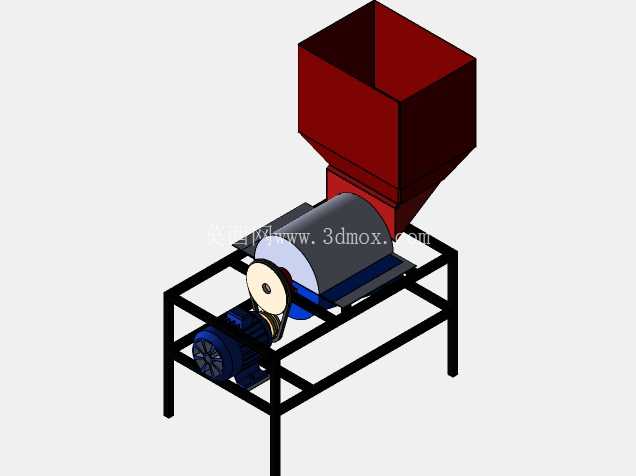

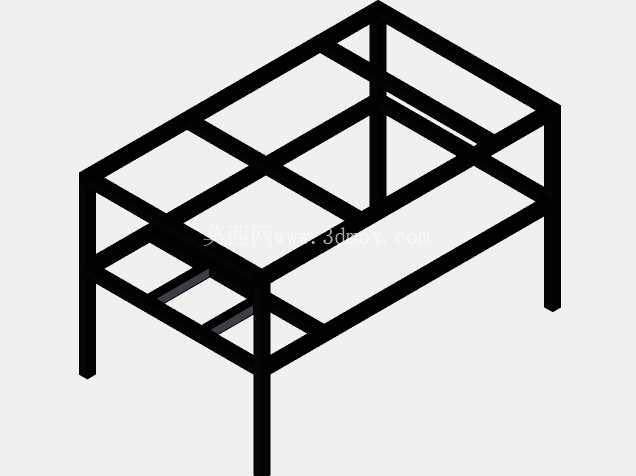

从结构设计逻辑来看，设备整体采用方管焊接机架作为承载基础，机架支腿做了等高度找平设计，底部预留了地脚螺栓安装孔位，可直接固定在水泥地面或者配套的移动脚轮支架上，安装时不需要额外做复杂的混凝土基础，只要保证安装平面水平度误差不超过2mm/m即可，避免运行过程中因机架倾斜导致传动带跑偏、轴承偏磨的问题。机架上层的安装平面做了铣平处理，分别预留了动力单元、粉碎腔体、进料组件的安装定位孔，所有孔位都按照装配公差要求设计，现场安装时不需要二次配钻，直接通过螺栓紧固就能完成各部件的定位装配，降低现场安装的调试难度。

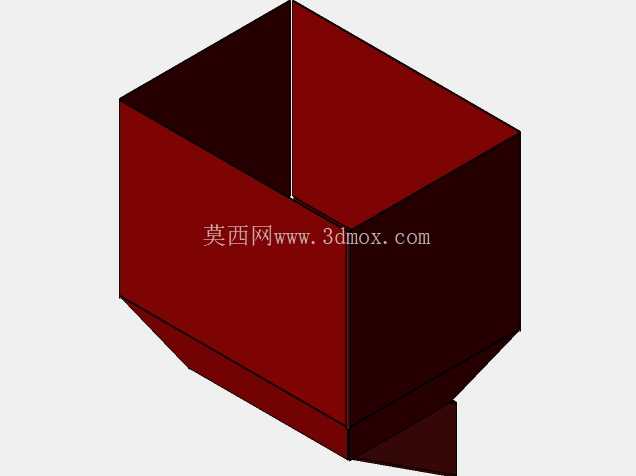

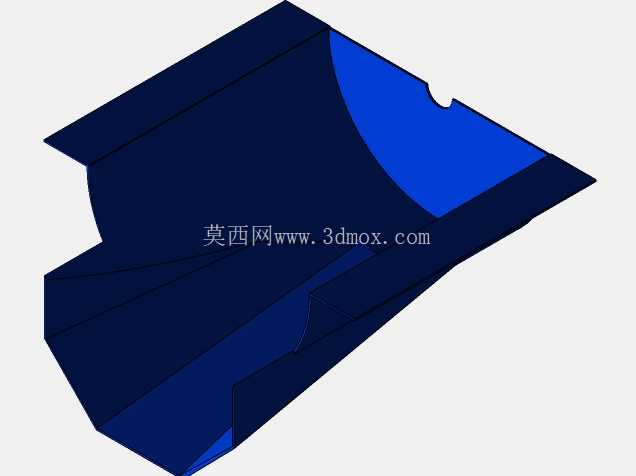

进料部分采用上宽下窄的方锥形料斗设计，料斗上部的敞口尺寸足够人工倒料或者对接小型上料机的出料口，下部的收口段直接对准粉碎腔体的进料口，倾斜角度设置为45度，既可以保证丁香原料依靠自重顺利滑入粉碎腔，不会在料斗内壁发生积料搭桥的问题，又能控制进料速度，避免一次性进料过多导致粉碎腔卡料、电机过载。料斗与粉碎腔体的连接位置做了快拆式结构设计，日常清理维护时不需要拆卸其他部件，就能直接取下料斗清理残留物料，避免不同批次香辛料加工时出现串味问题。

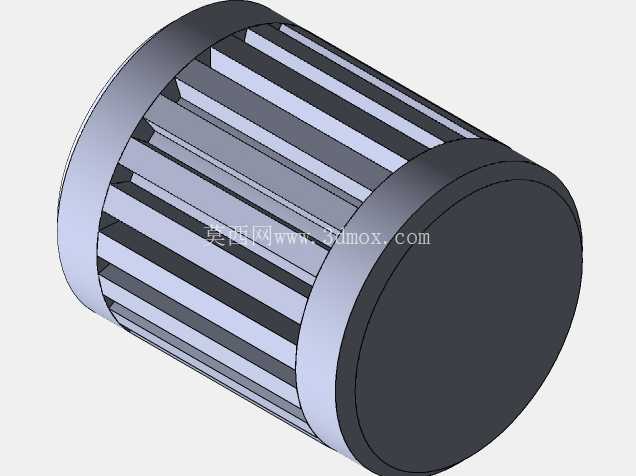

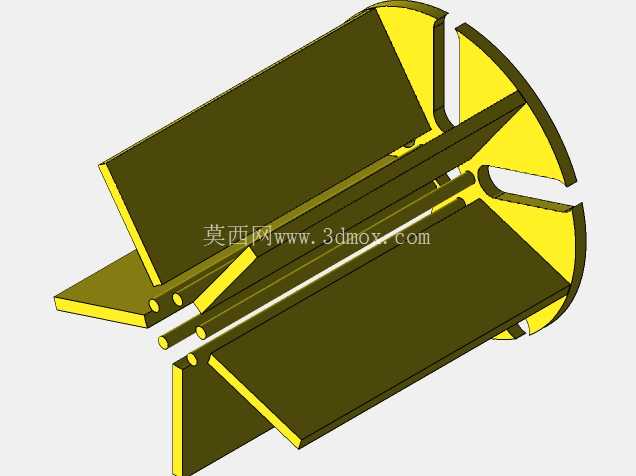

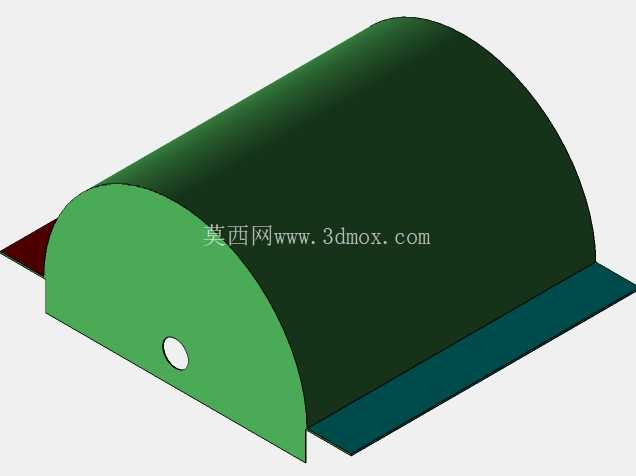

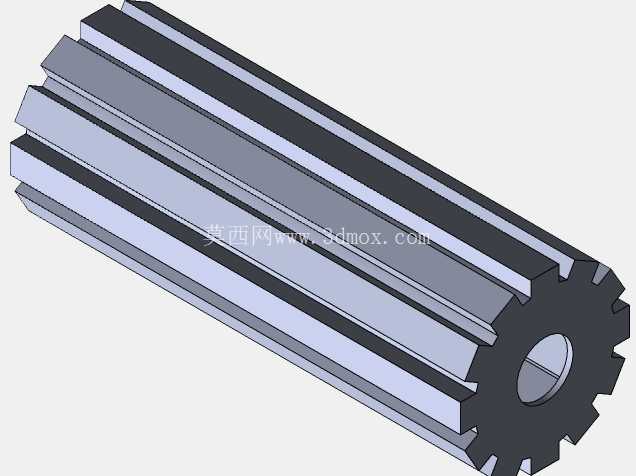

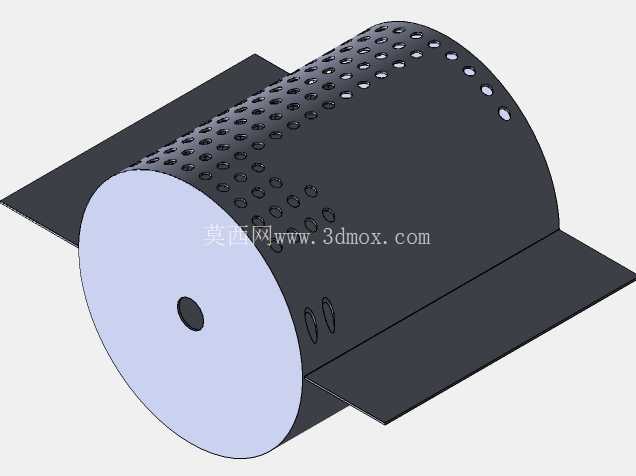

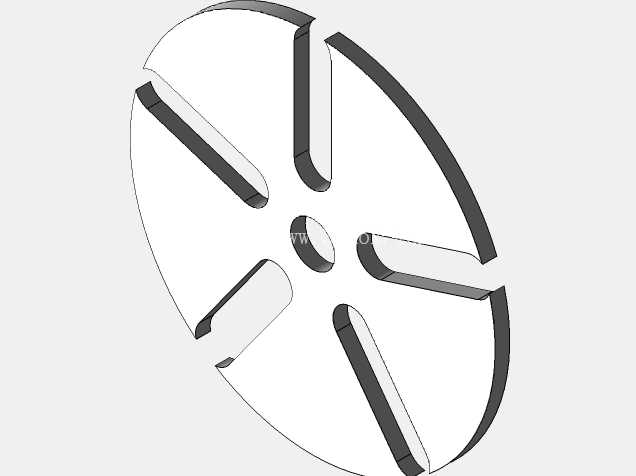

粉碎腔体作为设备的核心作业单元，采用卧式圆筒结构设计，腔体内部的转子组件做了动平衡校准，转子上的破碎锤片采用耐磨钢材制作，锤片与腔体内壁的间隙可以通过调整垫片厚度进行微调，最小间隙可控制在1mm以内，针对丁香这类粒径较小、质地偏硬的物料，能保证破碎后的物料粒度均匀，不会出现过多过细的粉末或者未破碎的整粒物料。腔体的出料端设置了筛网固定槽，可根据加工需求更换不同孔径的筛网，满足不同出料粒度的生产要求，筛网同样采用快拆压条固定，更换筛网的操作单人即可在十分钟内完成，适配多品种香辛料切换加工的生产场景。

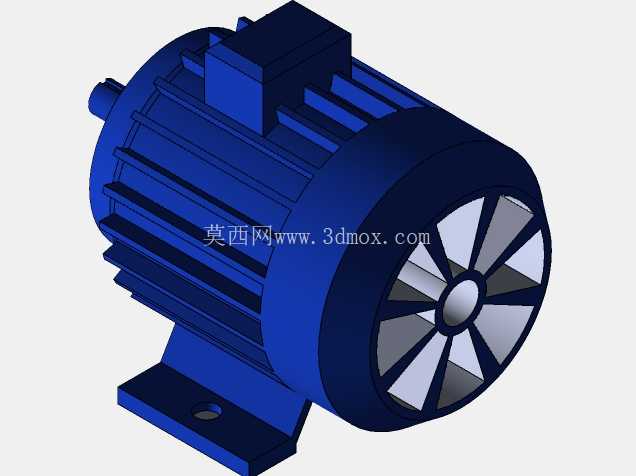

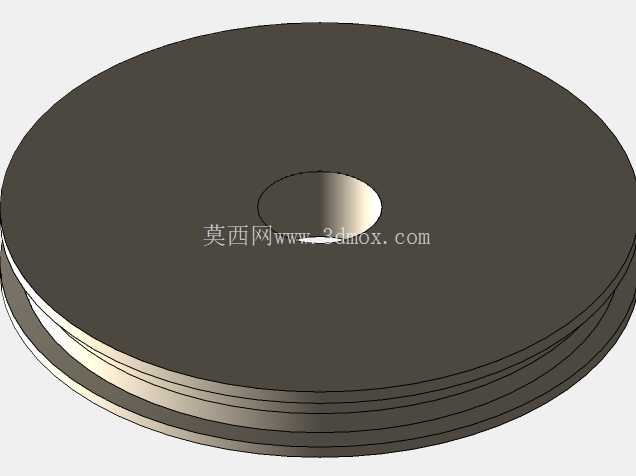

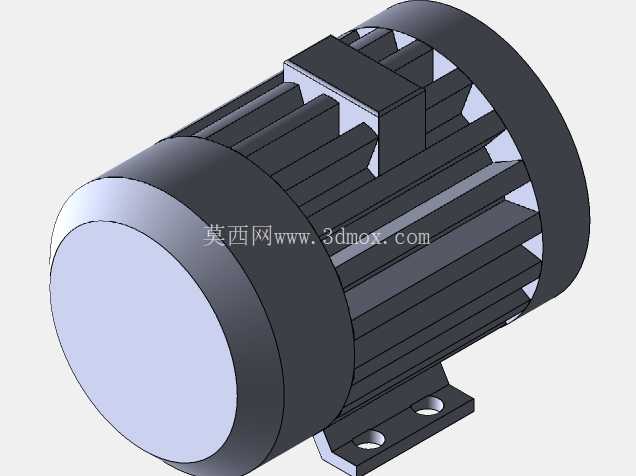

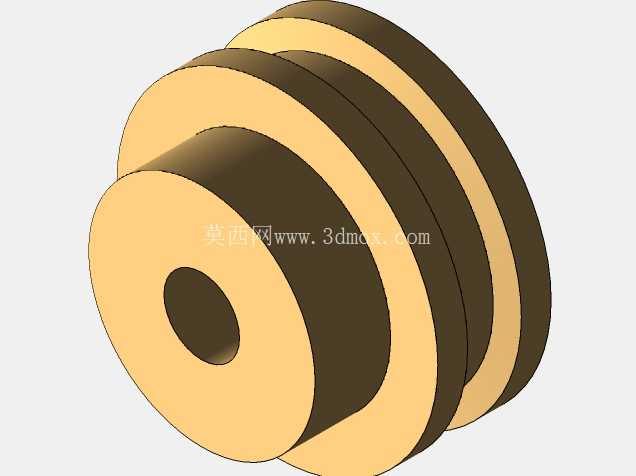

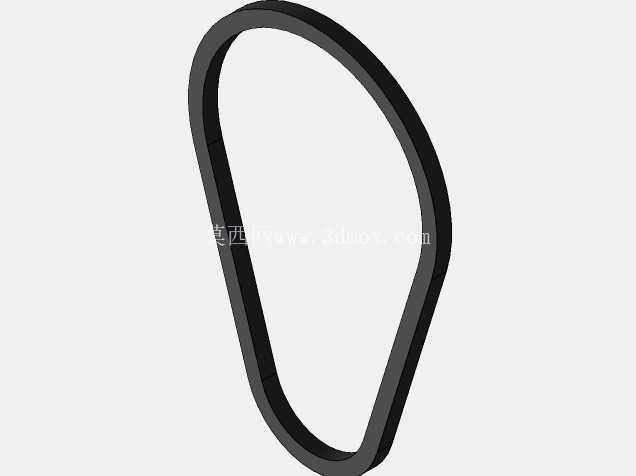

动力传动部分采用电机带轮传动的结构，电机安装在机架下部的可调式安装座上，安装座预留了长条形调节孔，可通过调整螺栓位置改变电机的安装距离，以此调节V带的张紧度，保证传动效率的同时延长传动带的使用寿命。带轮外侧设置了全封闭的安全防护罩，防护罩上预留了散热孔，既可以避免运行过程中人员接触转动部件发生安全事故，又能保证传动区域的散热，避免长时间运行时带轮区域温度过高。电机与粉碎腔体的传动比经过匹配计算，可让转子的工作转速保持在适合香辛料破碎的区间，既不会因为转速过高导致物料温度上升过快，造成丁香内部的芳香油挥发损失，也不会因为转速过低导致破碎效率不足、物料卡滞的问题。

设备整体的外形尺寸控制在紧凑型区间，长度方向不超过1.2米，宽度方向不超过0.7米，高度方向不超过1.5米，占地面积不足1平方米，非常适合车间面积有限的小型加工场所使用，设备总重量控制在合理范围，即使不做地脚固定，只要放置在平整的硬质地面上也能保持运行稳定，不会出现明显的晃动。设备的所有外露金属部件都做了防锈喷涂处理，与物料接触的腔体、料斗、筛网部件都采用食品级不锈钢材质制作，符合食品加工设备的卫生要求，日常清洁时可以直接用高压水枪冲洗接触物料的部位，不会出现锈蚀污染物料的问题。

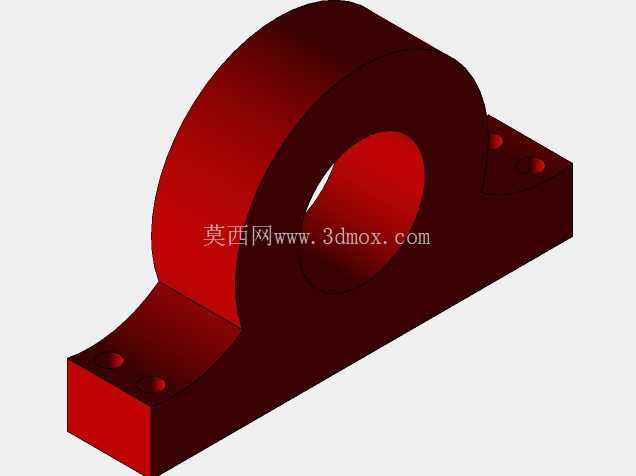

在实际使用过程中，该设备除了可以处理丁香之外，也能适配胡椒、小茴香、孜然等类似粒径和硬度的香辛料破碎作业，只需要根据物料特性调整对应的锤片间隙和筛网孔径即可，不需要对设备主体结构做改动。设备的日常维护点非常少，只需要定期检查传动带的张紧度、轴承部位的润滑情况、锤片的磨损程度即可，没有复杂的液压、电控系统，普通的设备维护人员就能完成日常保养工作，设备的故障率低，适合连续作业的生产场景。
