香辛料破碎加工用丁香粉碎设备结构

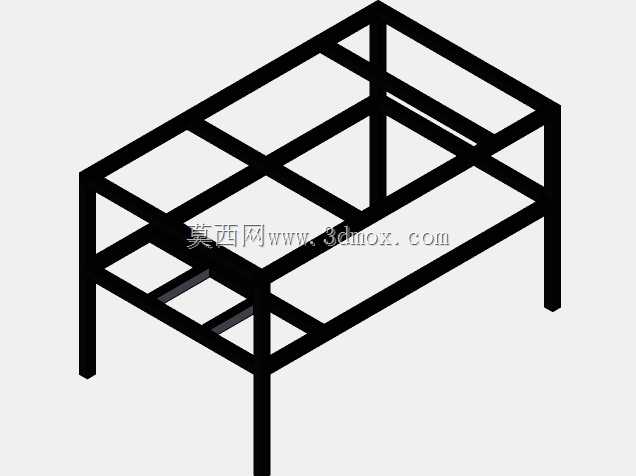

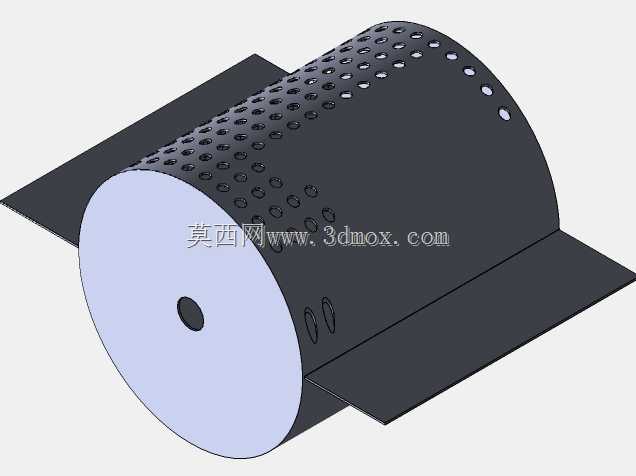

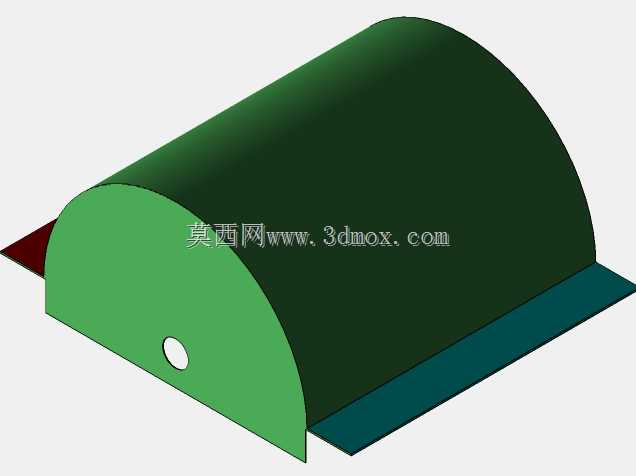

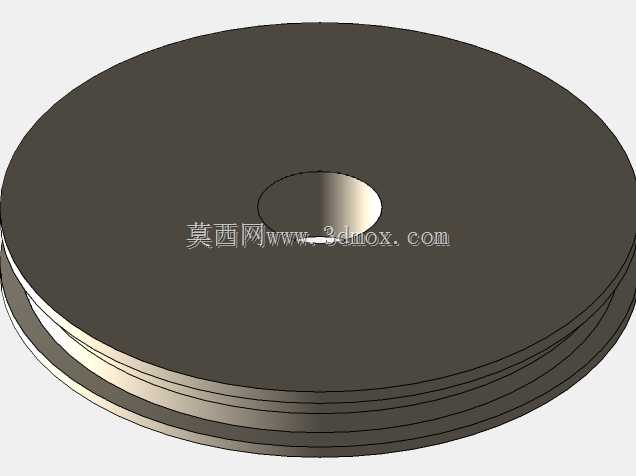

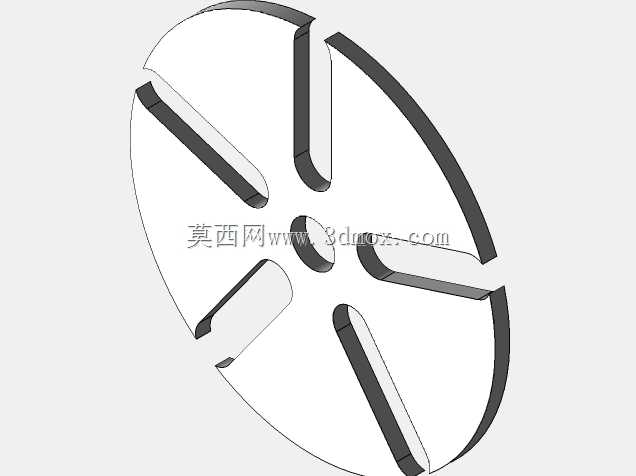

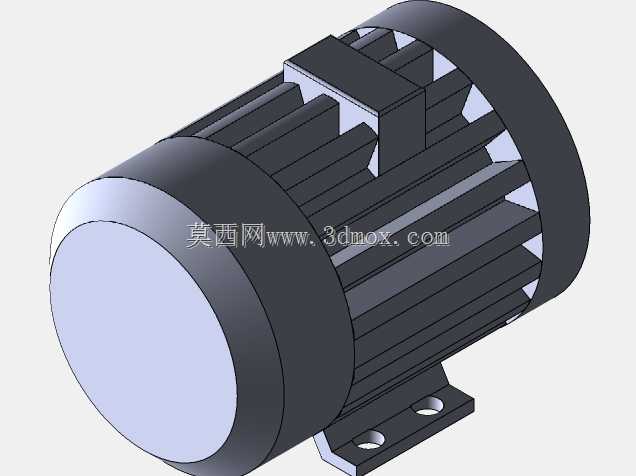

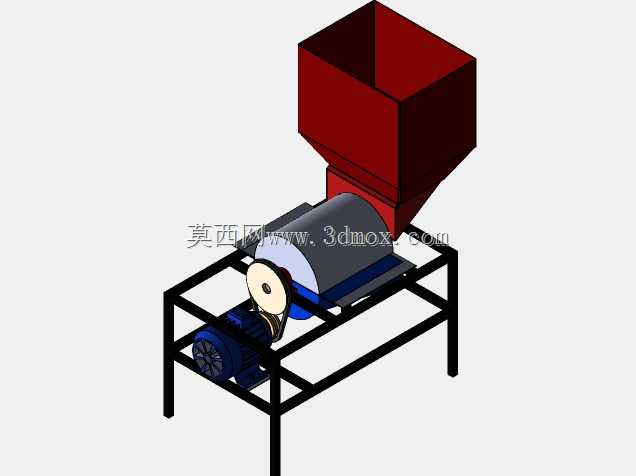

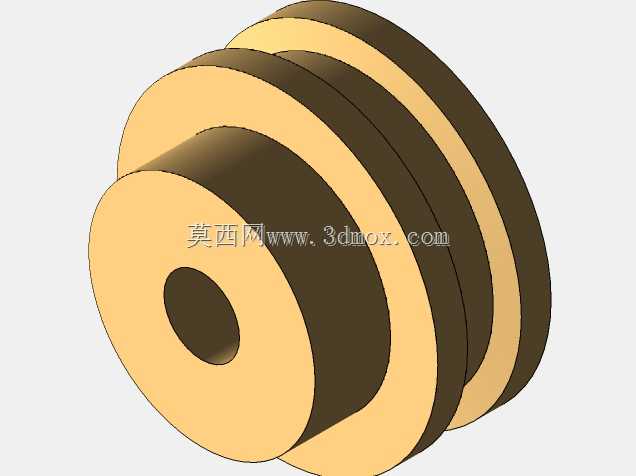

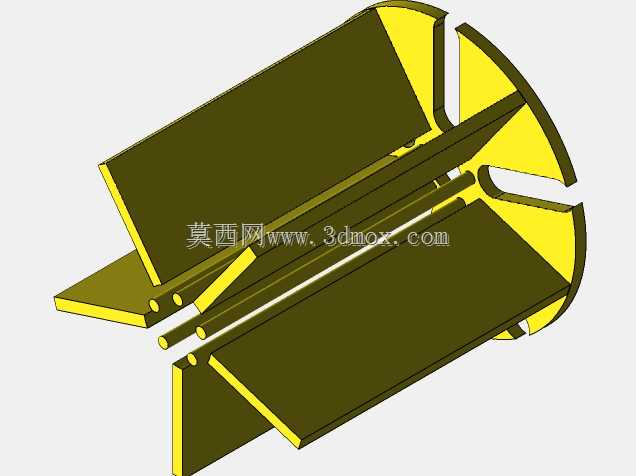

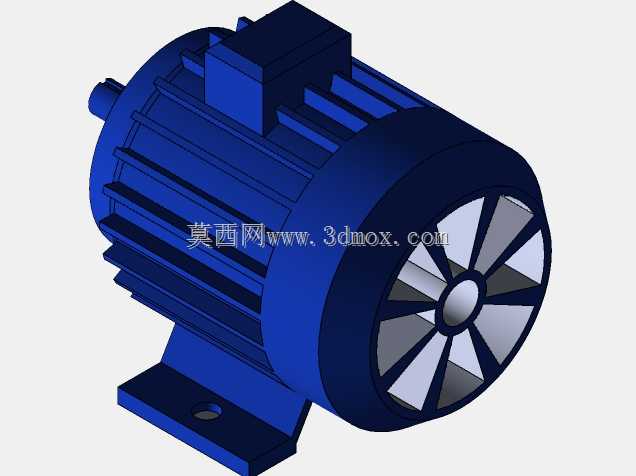

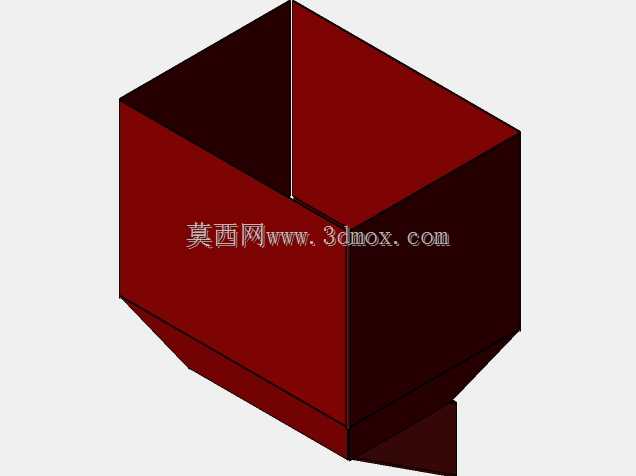

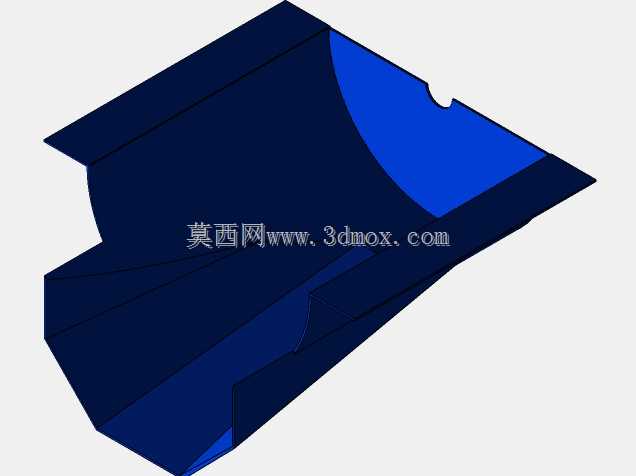

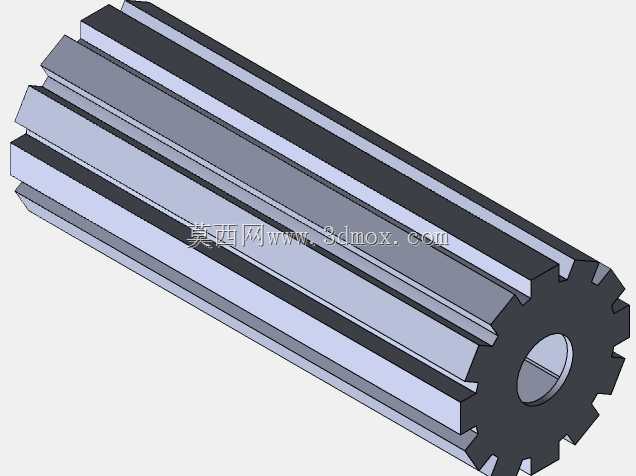

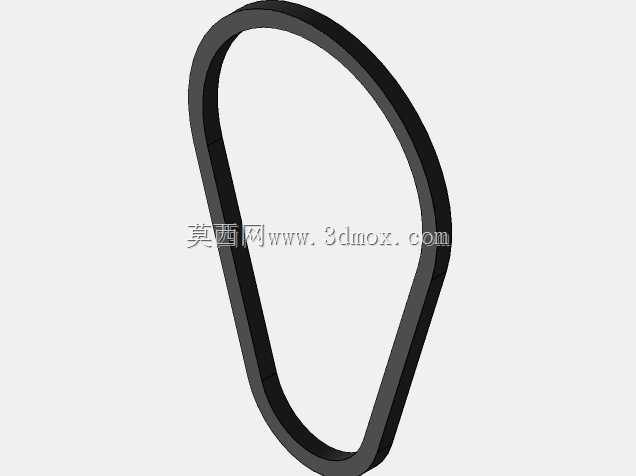

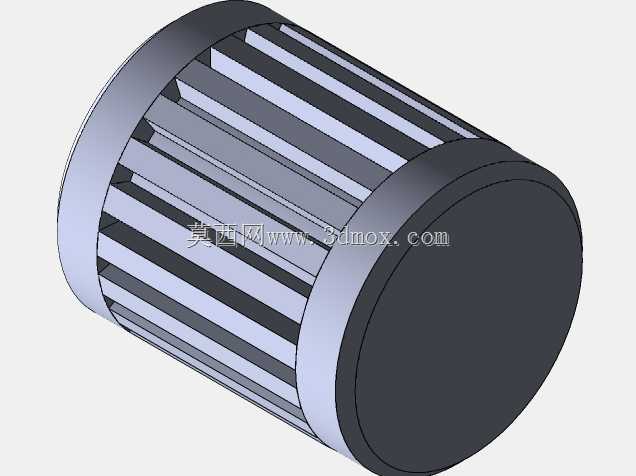

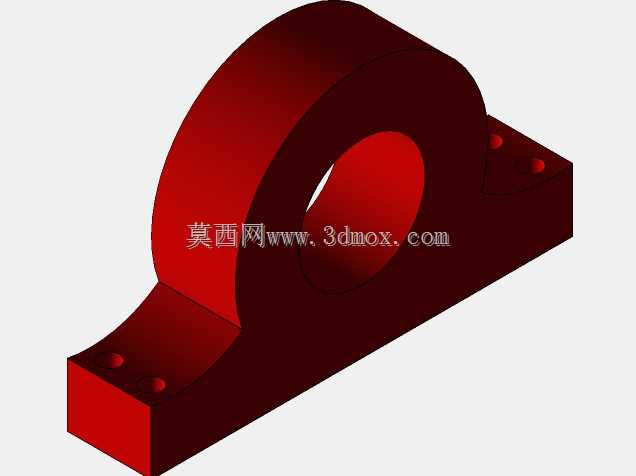

这款丁香粉碎设备的三维结构，主要面向香辛料初加工场景设计，适配中小型调味品加工坊、农产品加工点的丁香类硬质香辛料破碎作业，可将干燥后的丁香原料破碎至符合调味加工要求的粒度，也可兼容部分同硬度的干果类香辛料破碎需求。设备整体采用方管焊接机架作为承载主体，机架支腿做了等高度平齐设计，底部预留了安装固定的螺栓孔位，安装时可直接通过膨胀螺栓固定于硬化加工车间地面，无需额外做混凝土基础找平，适配多数小型加工场地的安装边界条件，整机占地长度约1.2米、宽度约0.6米、高度约1.4米，进料口顶端距地面高度约1.3米，匹配人工倒料的常规操作高度，无需额外搭建投料操作平台。上部的进料斗采用上宽下窄的方锥结构，大敞口设计方便人工倾倒原料，锥段的倾斜角度做了针对性优化，可保证干燥丁香物料依靠自重顺畅滑入粉碎腔，不会出现物料架桥卡滞的问题，进料斗与粉碎腔的连接位置做了法兰边结构，方便后期拆卸清理粉碎腔残留物料。粉碎腔主体采用卧式圆筒结构，内部配置筛网与锤击式粉碎组件，动力端通过带传动结构连接下部的驱动电机，带传动的布局可在粉碎腔卡入硬质异物时通过皮带打滑保护电机与粉碎组件，避免硬冲击造成零部件损坏，电机安装位置在机架下部的预留安装位，通过腰型孔可调整皮带张紧度，日常维护操作便捷。设备的出料口设置在粉碎腔下部正对机架中部的空位，可直接对接集料桶或者输送管道，将粉碎后的物料导出，整机的转动部件外侧都预留了安全防护的安装位，实际生产时加装防护罩即可满足安全生产要求。从设计思路上看，这款设备优先考虑了小型加工场景的实用性，没有冗余的复杂结构，所有易损件都采用快拆结构设计，日常更换筛网、检修锤片不需要复杂的专用工具，机架的焊接结构做了应力释放处理，长时间运行不会出现机架变形导致的传动部件偏磨问题，传动带轮的位置做了同轴度公差约束，建模时已校验过转动过程无干涉，各部件的安装间隙都预留了常规装配公差，可直接用于指导实际生产的零部件加工与装配。
