车床尾座装配结构三维设计模型

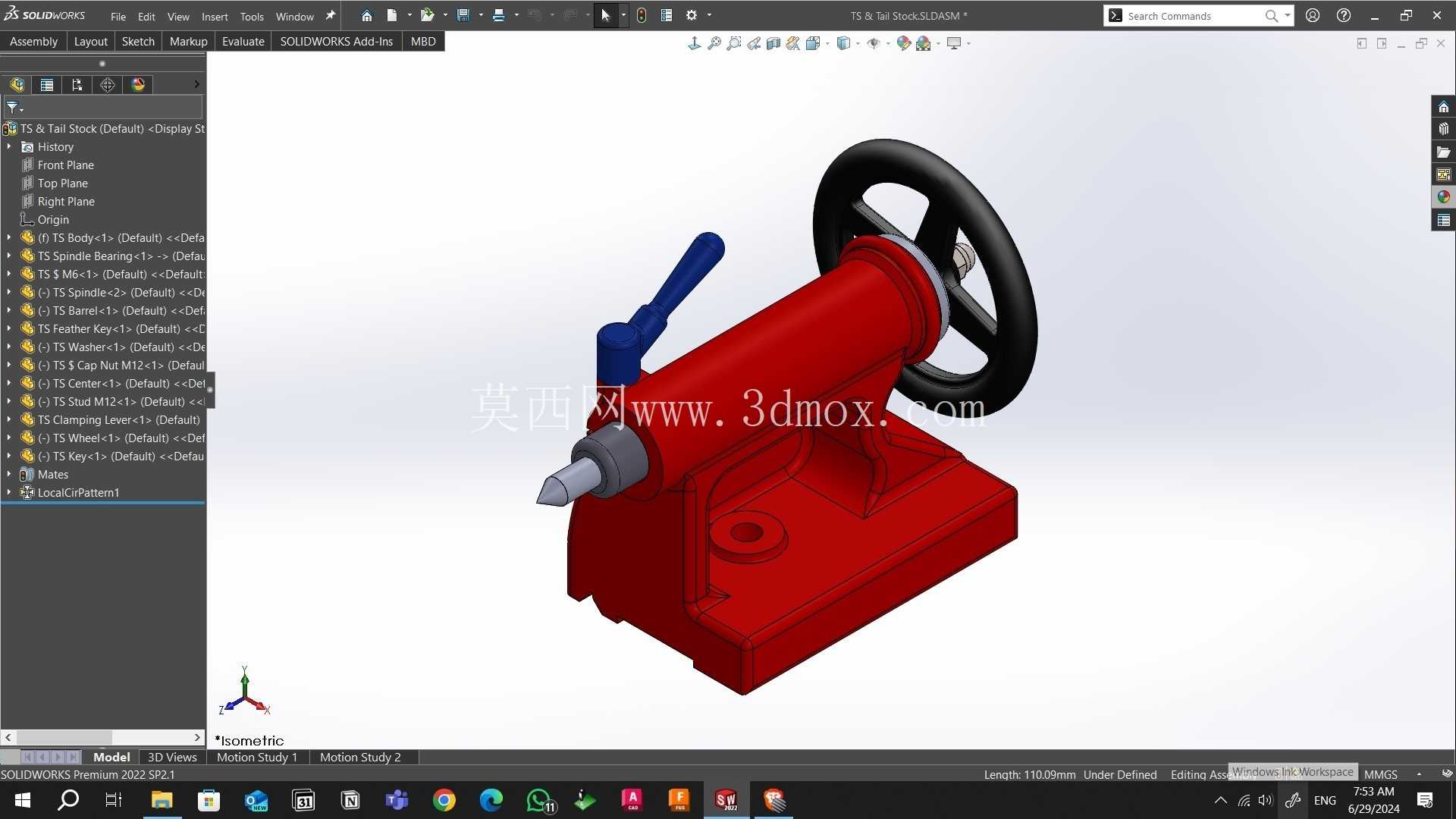

在普通卧式车床的加工场景里，尾座是承担长轴类零件装夹定位、轴向支撑、孔加工进给的核心配套部件，日常轴类车削、尾座钻孔、铰孔、攻丝工序都离不开它的稳定支撑，很多时候工件的加工同轴度、长轴加工的振刀控制效果，很大程度取决于尾座的结构刚性与装配精度。这个尾座模型完整还原了实际生产中车床尾座的全部功能结构，从底部的安装基座到顶部的操作手轮、锁紧手柄、顶尖套筒全部做了等比例的结构还原，没有做简化省略，每个配合面的公差预留、运动副的行程限位都按照实际加工需求做了对应设计。

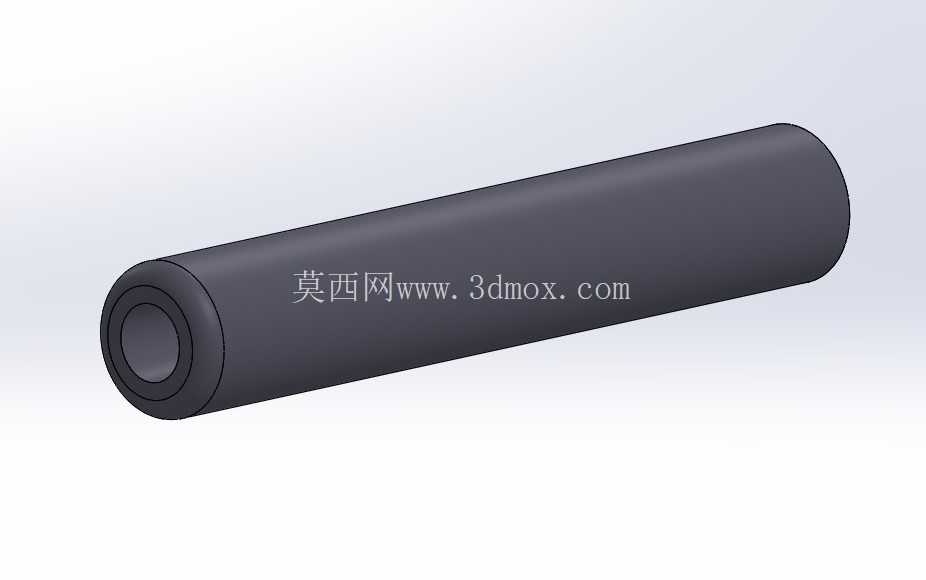

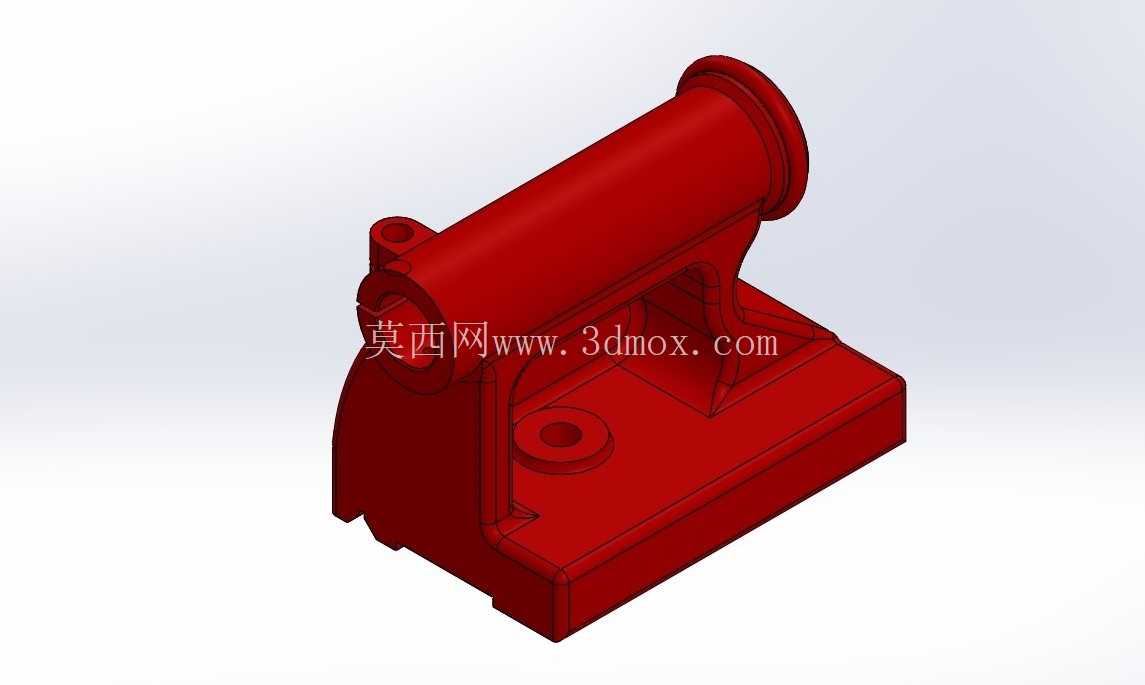

从结构设计逻辑来看，底部的安装基座做了与车床床身导轨匹配的安装导向面，预留了压板安装的槽位，实际安装时可以通过压板锁紧在床身导轨的任意轴向位置，适配不同长度的工件装夹需求，基座上的安装定位面做了对应的粗糙度匹配设计，保证尾座移动时的直线度，避免长期使用后出现导轨研损、尾座偏移的问题。上部的主体壳体承担了套筒的导向与支撑作用，内部加工有与套筒配合的精密导向孔，保证套筒伸缩时的同轴度，避免顶尖伸出后出现偏摆，影响加工精度。

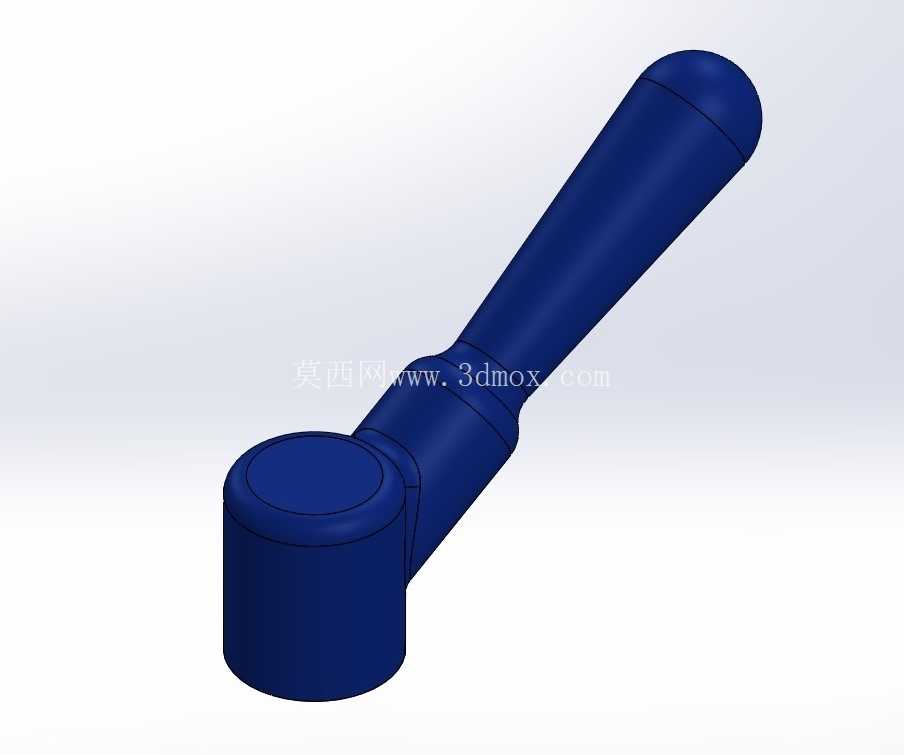

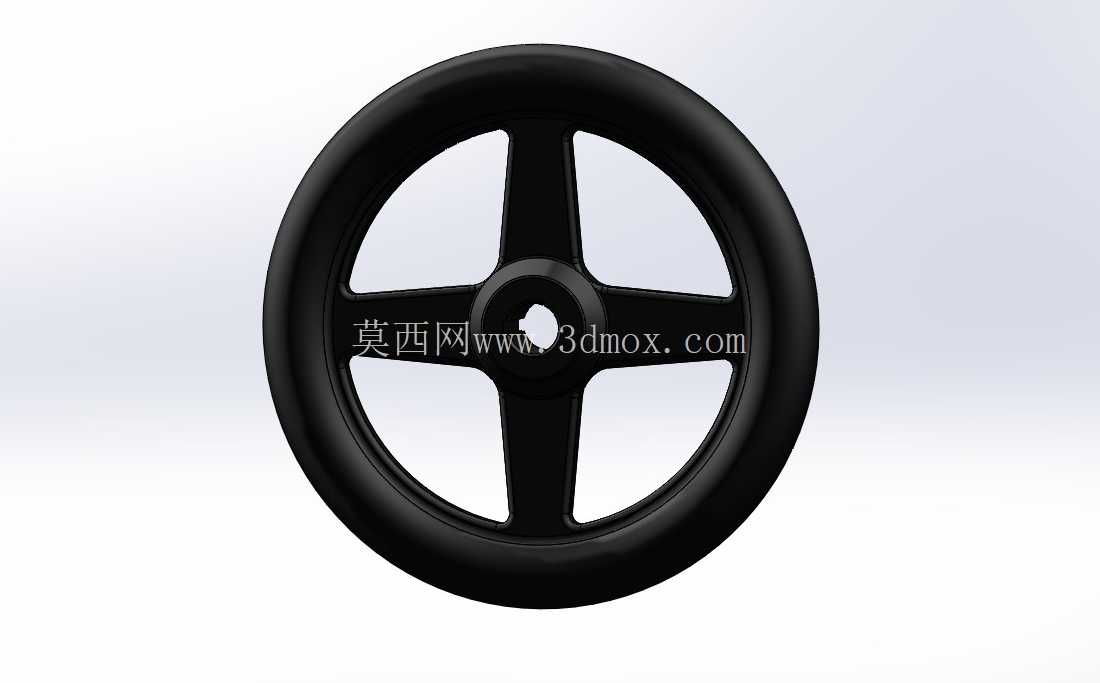

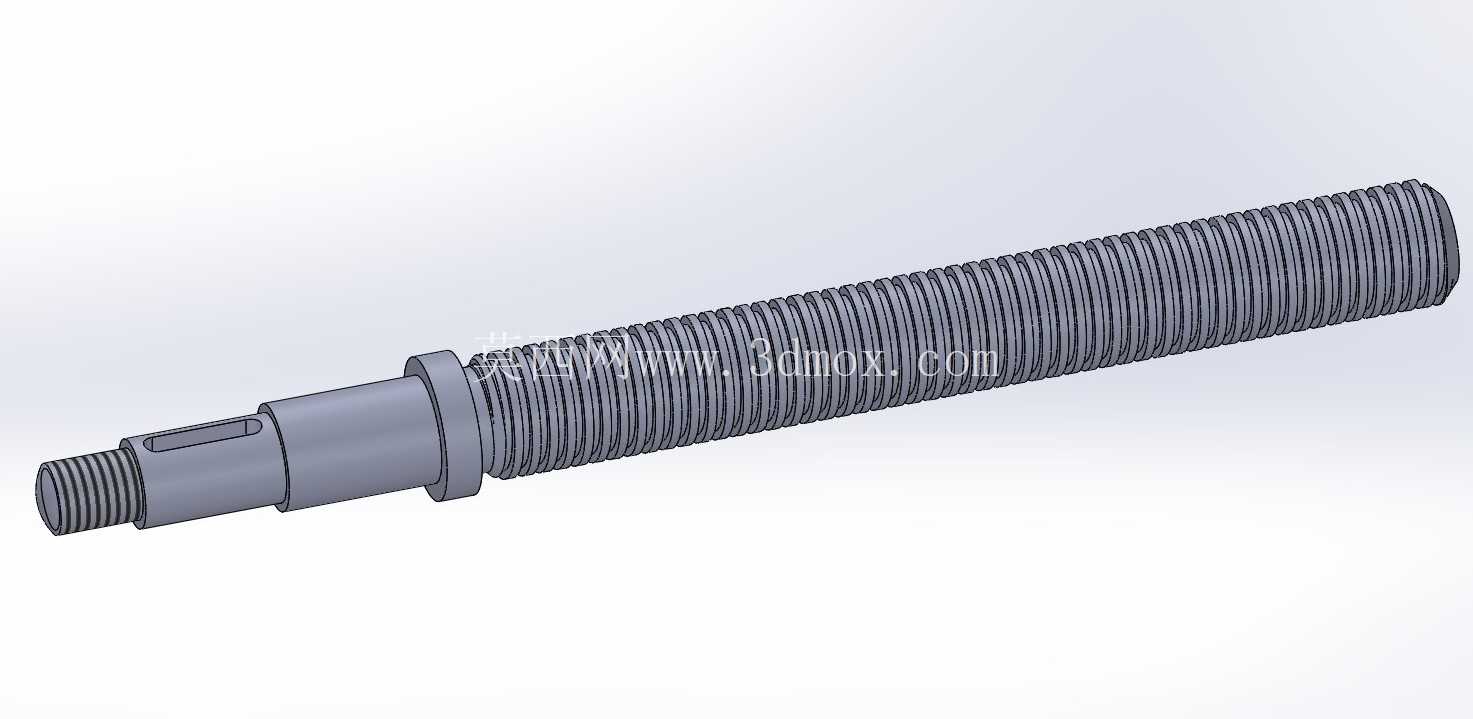

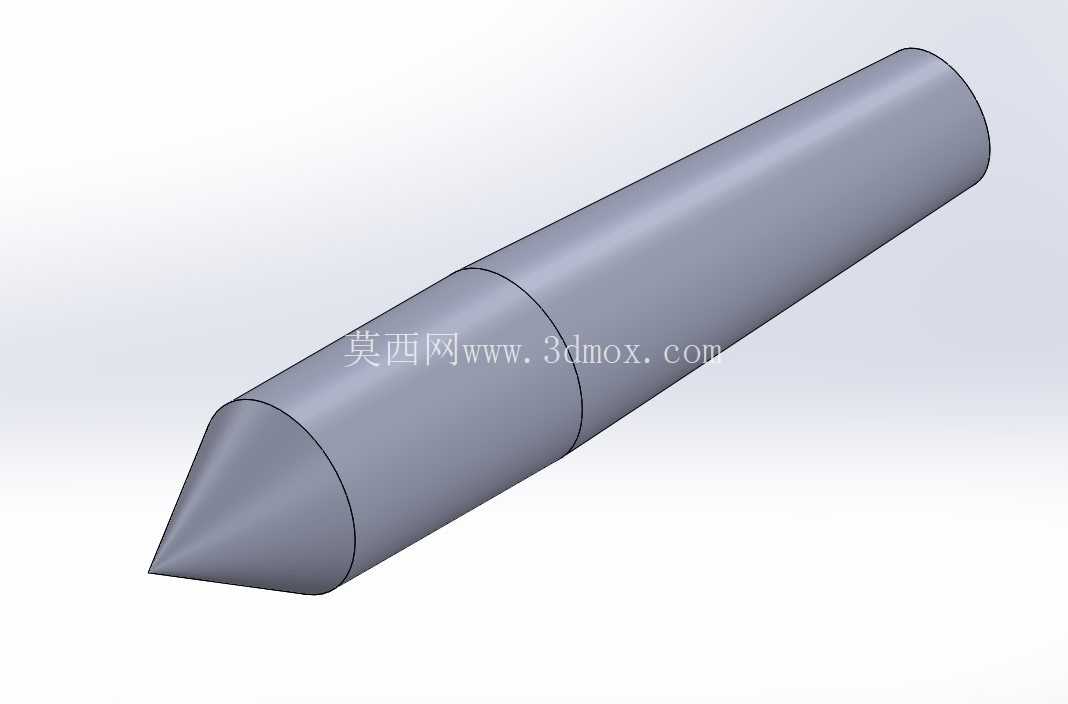

操作端的手轮通过丝杠副与内部的套筒连接，转动手轮时可以带动套筒沿轴向平稳进给，手轮的直径做了适配操作力的设计，手动进给时不需要过大的操作力就能实现稳定的进给控制，适合钻孔、铰孔时的手动微调进给。侧面的锁紧手柄采用偏心锁紧结构，当套筒调整到合适的工作位置后，扳动锁紧手柄就可以通过偏心机构将套筒牢牢锁紧在壳体内部，避免加工过程中套筒受轴向切削力出现回缩移位，保证加工过程的稳定性。前端的顶尖采用标准莫氏锥度安装接口，可以根据加工需求更换固定顶尖、回转顶尖、钻头、铰刀等不同的工装附件，适配不同的加工工序需求，不需要额外改装就能实现多种尾端加工功能。

从安装边界来看，这个尾座的整体安装尺寸适配中小型普通卧式车床的床身导轨宽度，基座底部的导向槽间距、安装压板的螺栓孔位都按照常规车床的安装标准做了匹配设计，安装时不需要对床身做额外改造就能直接适配。整体结构的刚性设计做了针对性优化，壳体与基座的连接部位做了加强筋结构，在承受较大轴向切削力时不会出现结构变形，套筒的伸出行程覆盖了常规轴类零件的顶紧需求与孔加工的进给行程，日常加工中不需要频繁移动尾座整体位置就能完成对应长度的孔加工进给。

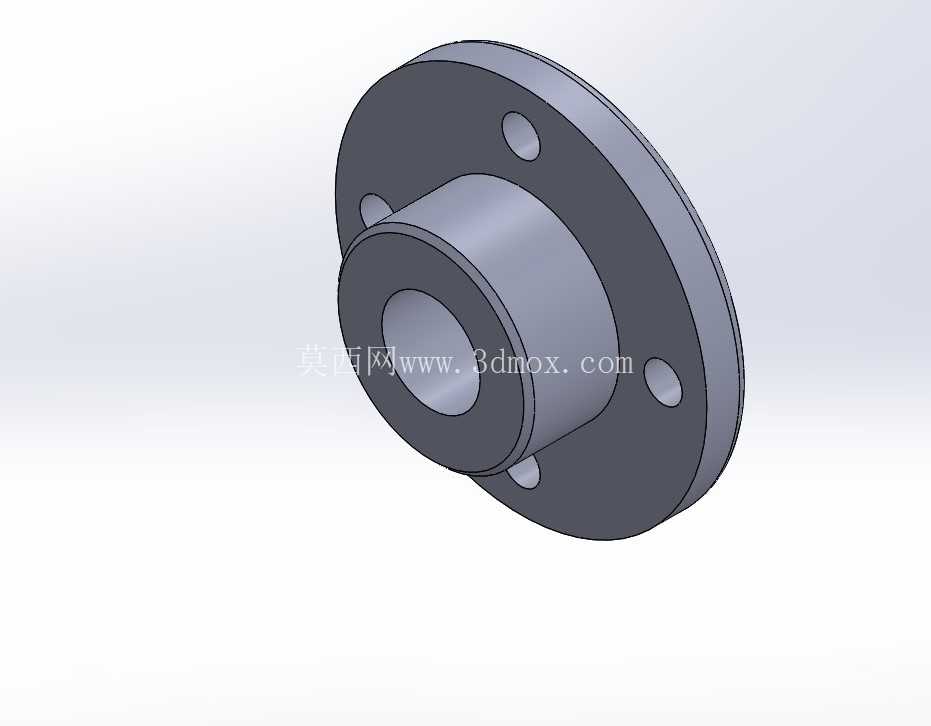

在建模过程中，所有运动部件都做了对应的干涉检查，手轮转动带动套筒进给的全行程范围内没有结构干涉，锁紧手柄的扳动行程也做了对应的限位设计，不会出现锁紧过位或者锁紧不足的问题，各个配合零件的公差带都按照实际机械加工的精度要求做了预留，装配关系完全符合实际设备的装配工艺，从基座与壳体的连接、丝杠副的安装、锁紧机构的装配到顶尖的安装，全部遵循实际生产中的装配顺序，结构设计人员可以直接参考这个模型做尾座的结构优化、改装设计，机床维修人员也可以参考这个结构做配件的测绘替换，刚接触机床结构的设计人员也能通过这个模型清晰理解车床尾座的工作原理与装配逻辑，搞清楚每个部件的实际作用与运动关系。
