台式机ATX钣金结构电源外壳设计

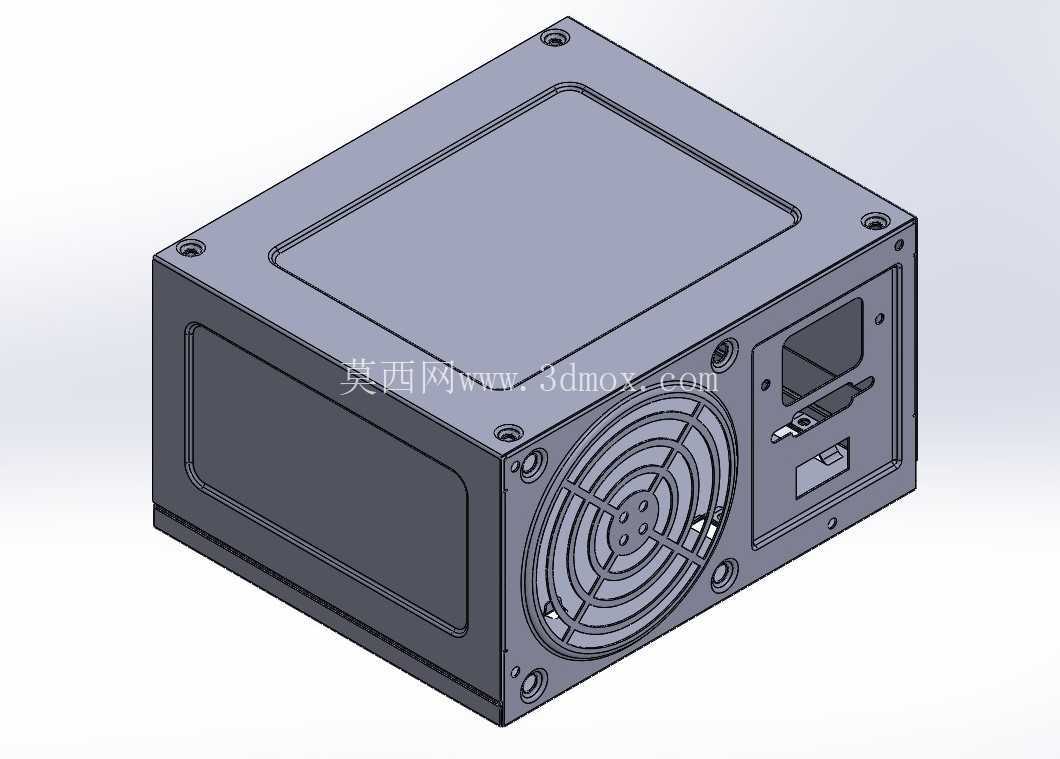

　　这款钣金结构的电源壳体，主要面向台式计算机、工业控制机柜内置供电单元的装配场景，作为供电模块的承载防护结构，需要同时兼顾电磁屏蔽、散热通风、部件固定与外部接口适配的多重需求。从结构设计逻辑来看，整体采用长方体封闭式钣金折弯成型工艺，壳体板材选用常规冷轧钢板，通过折弯、压铆、点焊拼接成封闭腔体，既能够为内部的PCB板、变压器、滤波电容等元器件提供物理防护，也可以形成连续的金属屏蔽层，抑制内部电路的电磁辐射外泄，同时阻隔外部电磁干扰对供电回路的影响。

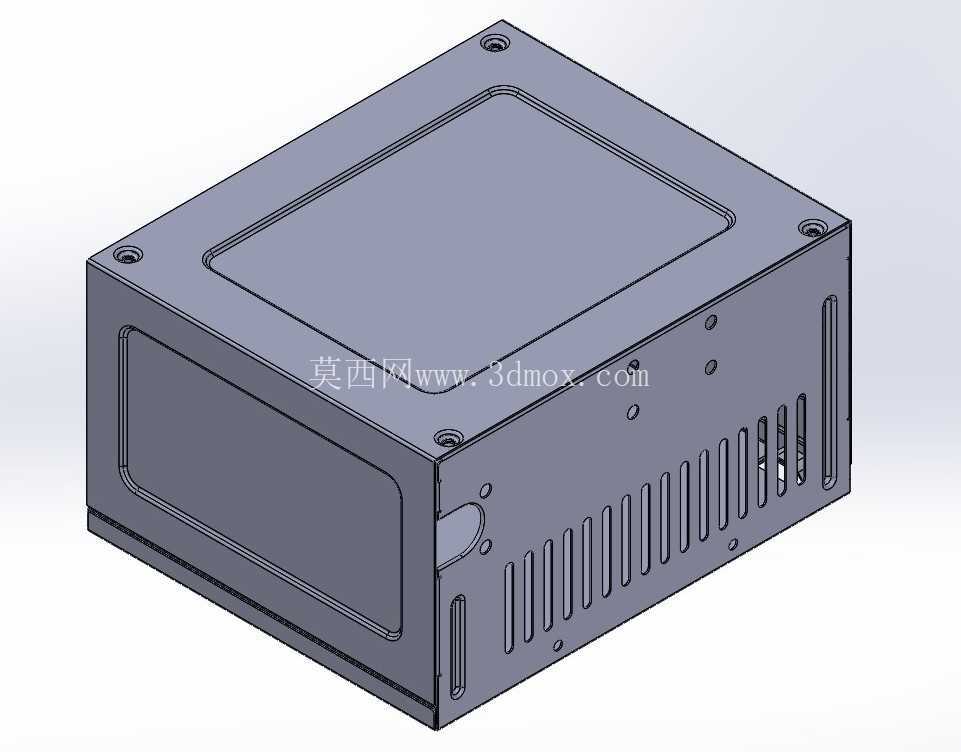

　　壳体的安装边界完全遵循标准ATX电源的通用尺寸规范，四个边角预留的固定孔位与常规机箱、工控机柜的电源安装位完全匹配，不需要额外做安装适配改造，可直接替换同规格的现有电源壳体。散热端的设计充分考虑了供电单元高负载下的通风需求，侧面预留的轴流风扇安装位带有一体冲压成型的防护网栅，网栅的筋条宽度与开孔比例经过反复调整，既能够避免异物触碰高速旋转的风扇扇叶，也不会过多阻挡通风风道，保证冷风可以直接吹过内部的发热元器件，热风从壳体另一侧的通风缝隙顺利排出，降低高温下元器件的性能衰减风险。

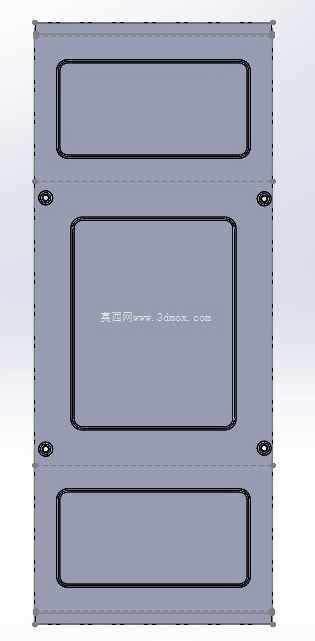

　　接口侧的开孔布局完全匹配常规ATX电源的接口配置，预留了交流输入插座位、电源开关位、输出线束引出位，每个开孔的边缘都做了翻边处理，避免线束穿过时被钣金锐边割破绝缘层，同时翻边结构也能提升开孔位置的结构强度，减少插拔插头时产生的形变。壳体上盖采用下沉式冲压凹槽设计，一方面可以提升钣金平面的结构刚度，减少板材厚度较薄带来的共振异响，另一方面凹槽形成的限位结构可以让上盖与侧边框的装配定位更精准，装配时不需要反复调整对位，压合后即可通过侧边的固定螺丝完成锁紧，整体装配公差控制在合理范围内，不会出现接缝不均、错位的问题。

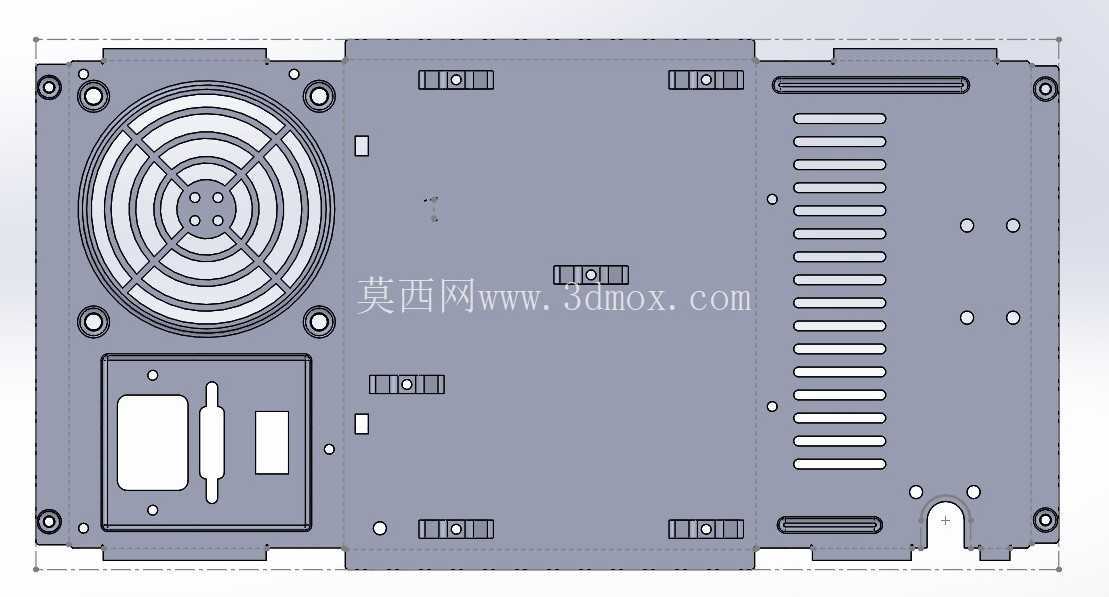

　　在细节处理上，壳体所有的外露边缘都做了折边包边处理，没有裸露的锐边，避免装配和维护过程中划伤操作人员；内部预留的多个压铆螺柱位置，完全对应内部PCB板、散热片的固定孔位，不需要额外打孔攻丝，元器件可以直接通过螺丝固定在壳体上，提升装配效率。整个结构没有多余的复杂造型，所有特征都服务于实际装配与使用需求，钣金展开后的排样可以最大化利用板材，减少加工过程中的废料产生，适合批量冲压生产。
