HC-05串行蓝牙通讯模块三维建模作品

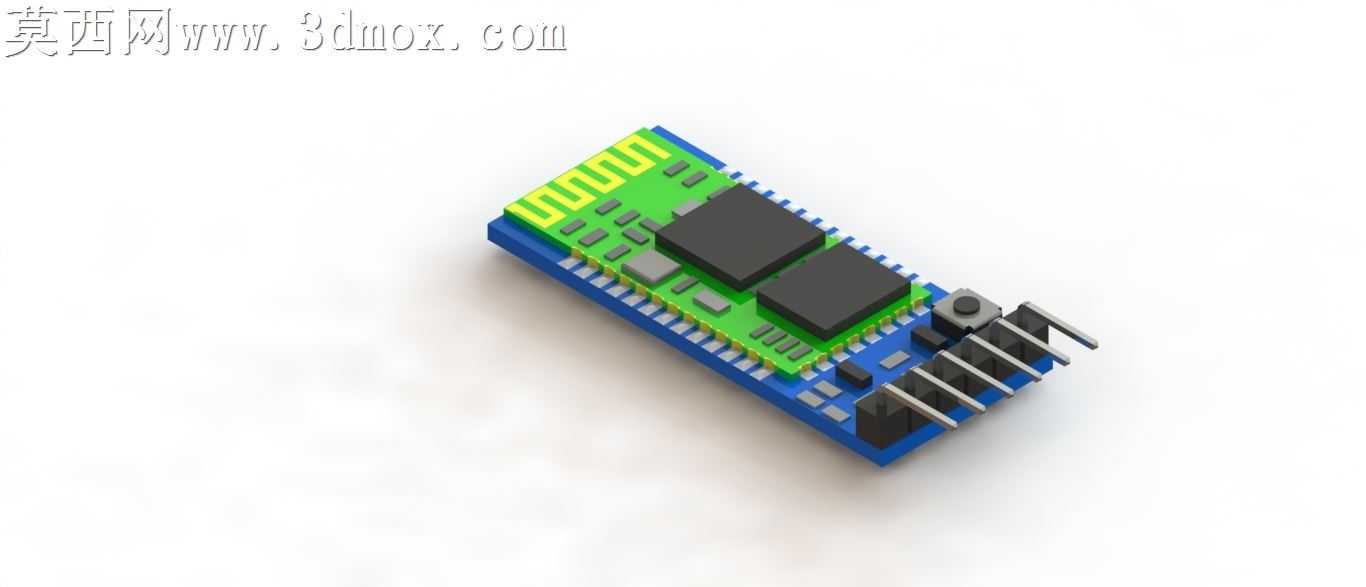

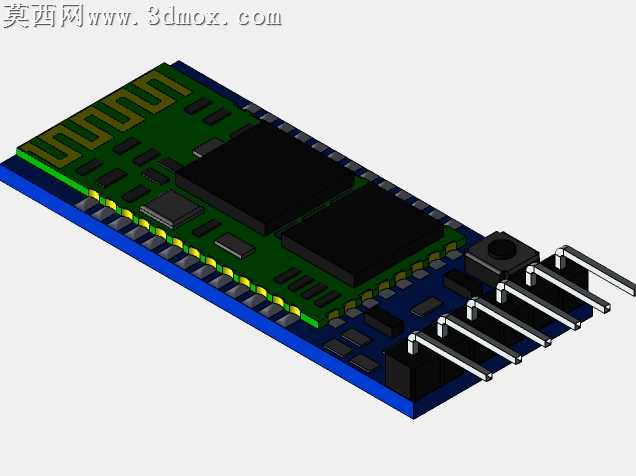

本作品为HC-05串行蓝牙模块的三维建模成果，建模过程严格参照实物模块的真实尺寸比例开展，首先完成底座结构的轮廓绘制，底座尺寸严格匹配37mm×16mm×1.3mm的实物参数，保证底座的边角弧度、安装卡位结构完全还原实物特征。在PCB板建模环节，精准还原了电路板的层叠结构，板上的走线区域做了分色处理，板载的各类电子元器件按照实物布局逐一建模：包括两块核心主控芯片的长方体塑封结构、周边贴片电阻电容的微小尺寸造型、板端的复位按键凸起结构、边缘的邮票孔焊盘细节都做了精细化还原，每一个元器件的摆放位置、尺寸大小都和实物保持一致，避免出现布局错位的问题。排针接口部分按照标准2.54mm间距建模，金属针脚做了金属质感的材质区分，塑料排座的蓝色塑壳还原了实物的色彩与哑光质感。材质渲染阶段，PCB板采用深绿色阻焊层材质搭配金色走线区域的金属质感，黑色芯片采用哑光塑封材质，金属排针采用亮面金属材质，蓝色底座采用半哑光工程塑料材质，不同材质的反光度、粗糙度参数经过反复调试，让整体渲染效果贴近实物的视觉观感。结构设计上还原了模块的层叠装配关系，从底部蓝色底座到中层PCB电路板，再到上层排布的各类元器件、侧边伸出的排针结构，装配层级清晰，各部件之间的配合间隙完全符合实物的装配逻辑，既保证了外观的高度还原，也清晰呈现了模块的内部结构组成。建模过程中对微小细节做了针对性优化，比如板上的丝印标识区域预留了对应位置，焊盘的金属光泽做了细腻的光影处理，避免出现模型边缘锯齿、材质穿模的问题，整体模型可用于电子类教学演示、嵌入式项目结构适配参考、电子产品装配示意等场景，能够直观清晰地展示HC-05蓝牙模块的完整外观与结构特征。
