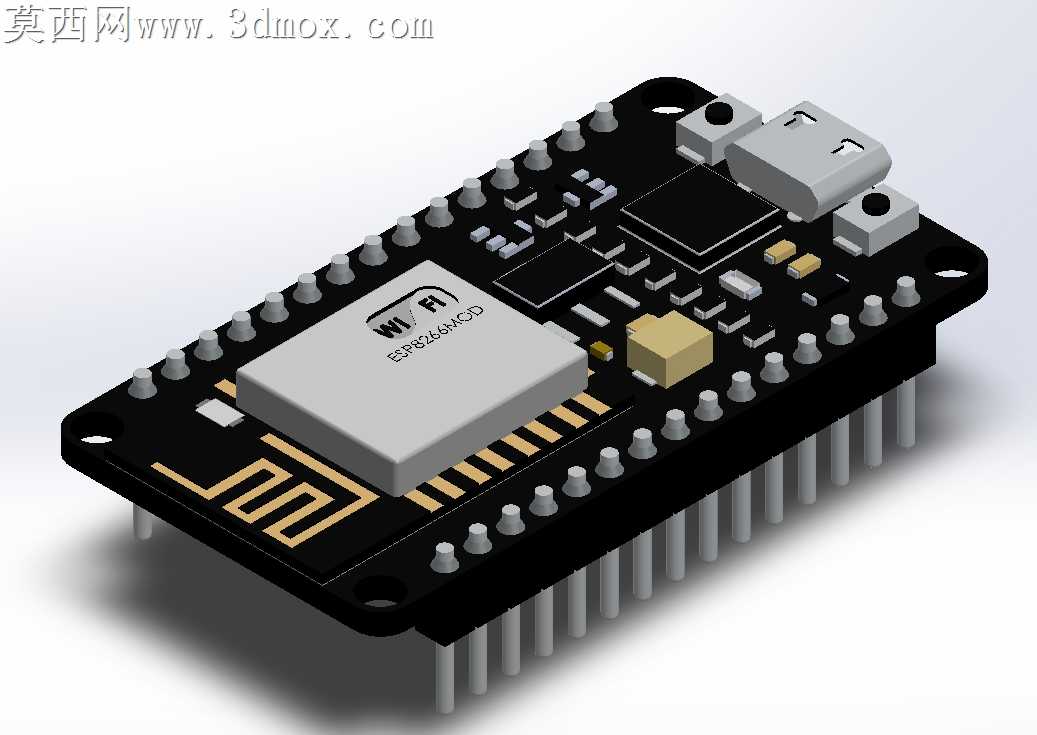

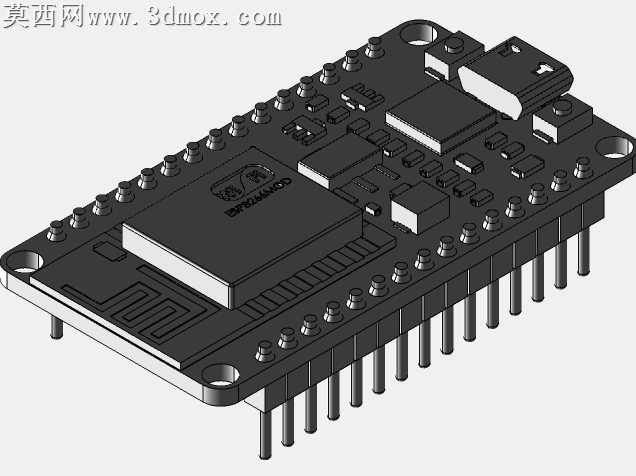

本作品为ESP8266无线通信开发板的三维建模成果,建模过程以还原实物真实结构与外观细节为核心目标,采用SolidWorks完成全参数化建模,确保各部件尺寸精度与实际硬件完全匹配。建模初期先对开发板整体结构进行拆解,将其划分为PCB基板、核心WiFi模块、排针引脚、USB接口、复位按键、板载电子元件六大核心部分,分别进行独立建模后再完成整体装配,保证各部件装配间隙符合实际生产公差要求。材质设置阶段针对不同部件的物理特性进行差异化调整:PCB基板采用哑光黑色阻焊材质,还原真实电路板的磨砂质感,表面丝印的WiFi标识、引脚编号等细节通过纹理贴图精准还原,保证标识位置、字体大小与实物一致;核心ESP8266模块采用金属屏蔽罩材质,设置轻微的金属反光与磨砂颗粒效果,还原屏蔽罩的哑光金属质感,表面印刷的型号标识清晰呈现;排针引脚采用亮银色金属材质,添加细微的圆柱倒角与金属反光属性,还原排针的金属光泽与规整圆柱形态;USB接口采用灰色塑料外壳搭配内部金属触片,分别设置塑料的哑光质感与金属触片的高反光属性,还原接口的真实外观;板载的电容、电阻、按键等小型元件,根据元件类型分别设置陶瓷、塑料、橡胶等对应材质,电容的米黄色陶瓷质感、按键的黑色橡胶触感都通过材质参数精细调整。渲染阶段采用工作室柔和布光方案,主光源从斜上方45度投射,搭配辅助补光消除部件暗部死黑,添加柔和的地面阴影增强模型立体感,整体渲染效果清晰展现开发板的结构层次与材质差异。设计过程中重点关注板载元件的布局还原,确保核心模块、接口、按键的相对位置与实物完全一致,排针引脚的间距、长度严格遵循实际硬件规格,既满足三维展示的视觉真实感,也可用于硬件结构适配、外壳设计等二次开发场景,模型整体结构完整,细节丰富,能够直观呈现ESP8266开发板的完整硬件形态。
- 全部评论(0)
- 模板大小 18.16 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,STEP / IGES,Rendering,SOLIDWORKS
- 软件分类 通讯工具类
