钳工台配套铁砧作业工装结构设计

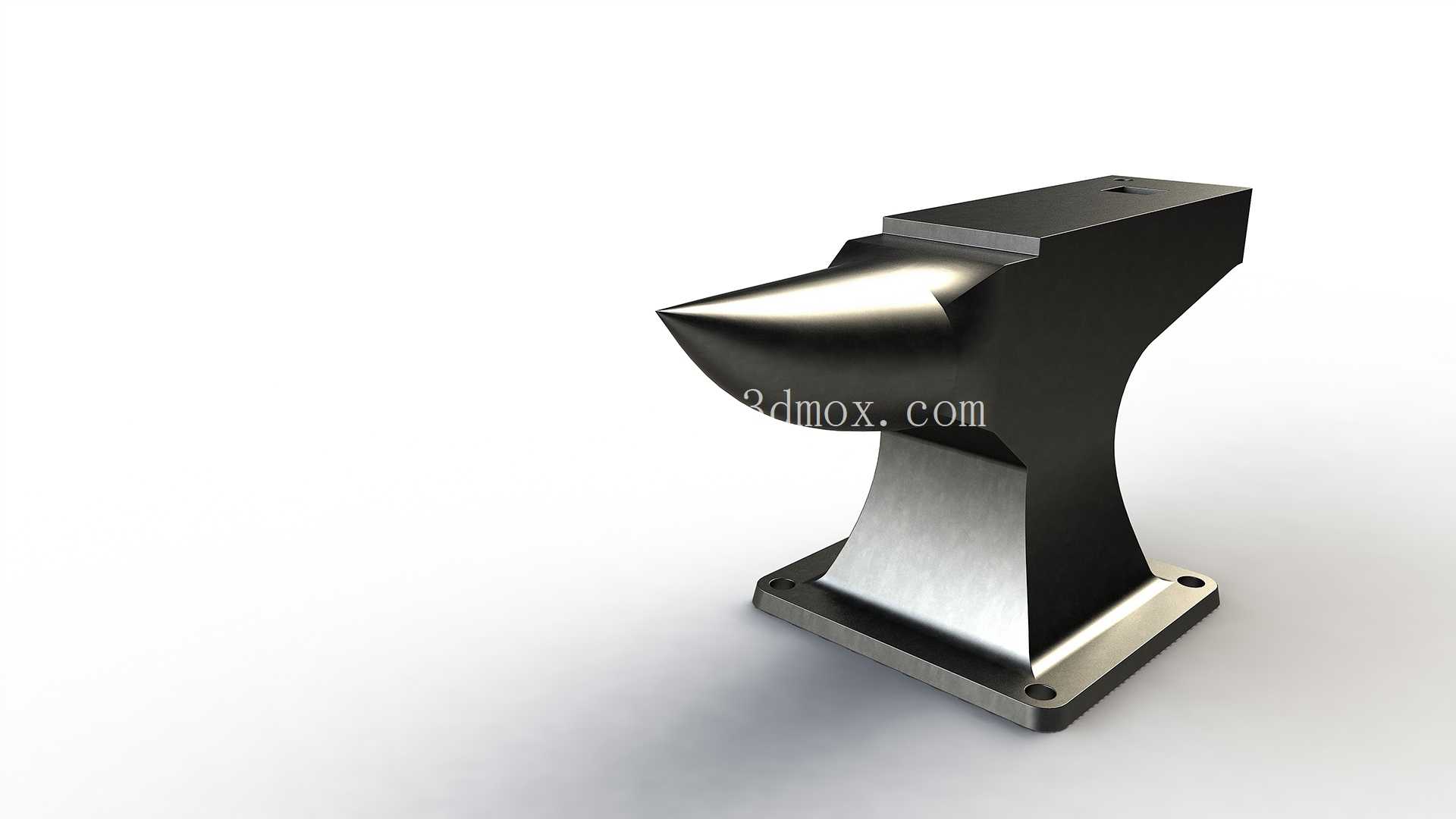

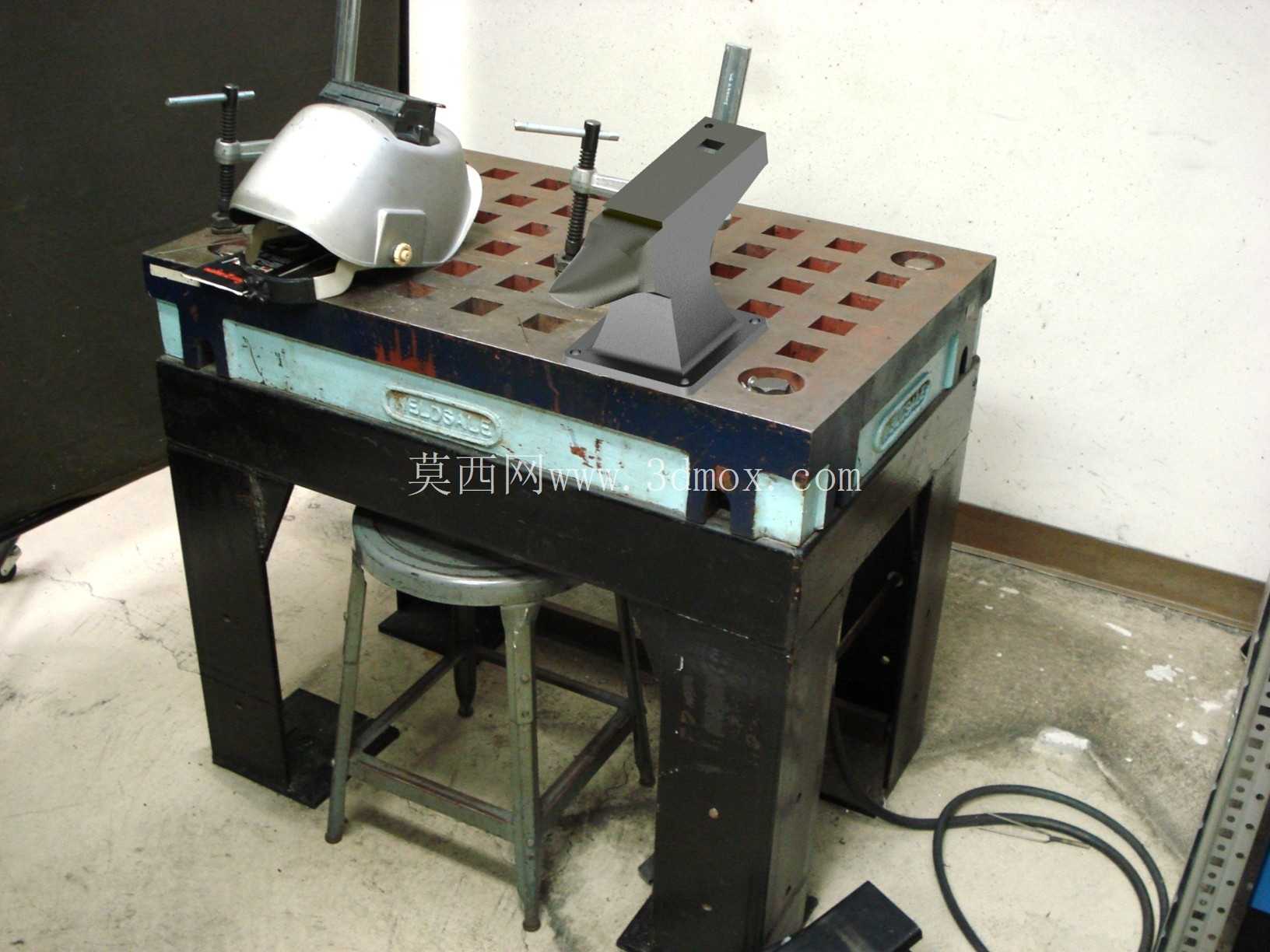

　　在五金加工、钣金修整、首饰打制、小型工件锻打以及设备维修的日常作业场景里，铁砧是提供刚性支撑承托的核心作业部件，多数场景下会搭配带矩阵安装孔的重型钳工工作台使用，替代传统落地式铁砧的笨重安装方式，适配小批量、多工位的灵活作业需求。这款配套钳工台使用的铁砧，整体采用上窄下宽的楔形承力结构，砧身主体为高碳钢一体铸造成型后做表面淬火处理，工作面硬度控制在HRC55-60区间，能够承受日常手锤、钣金锤敲击带来的瞬时冲击力，不会出现工作面凹陷、崩边的问题，长期使用后仅需对工作面做简单修磨即可恢复平整状态。

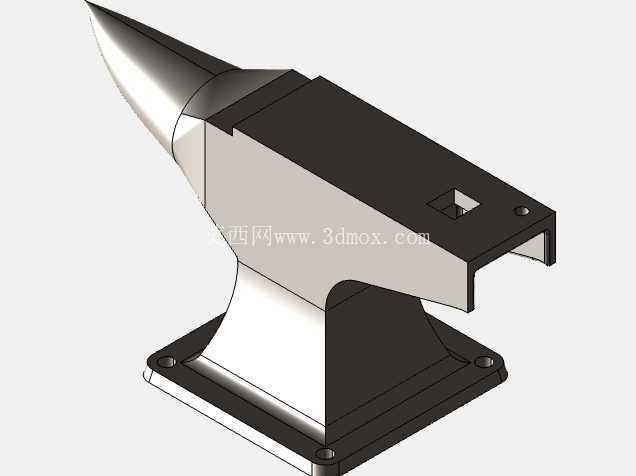

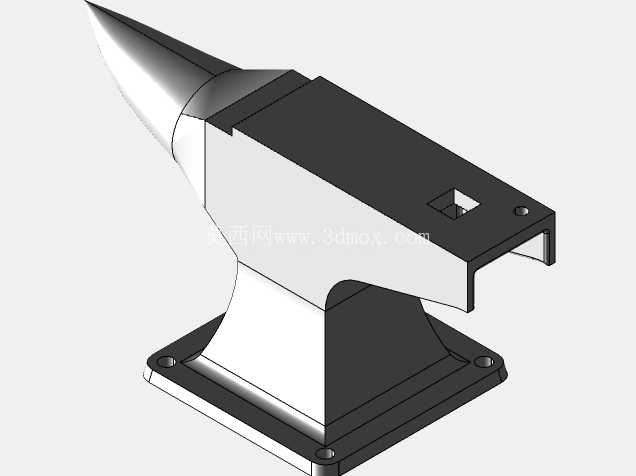

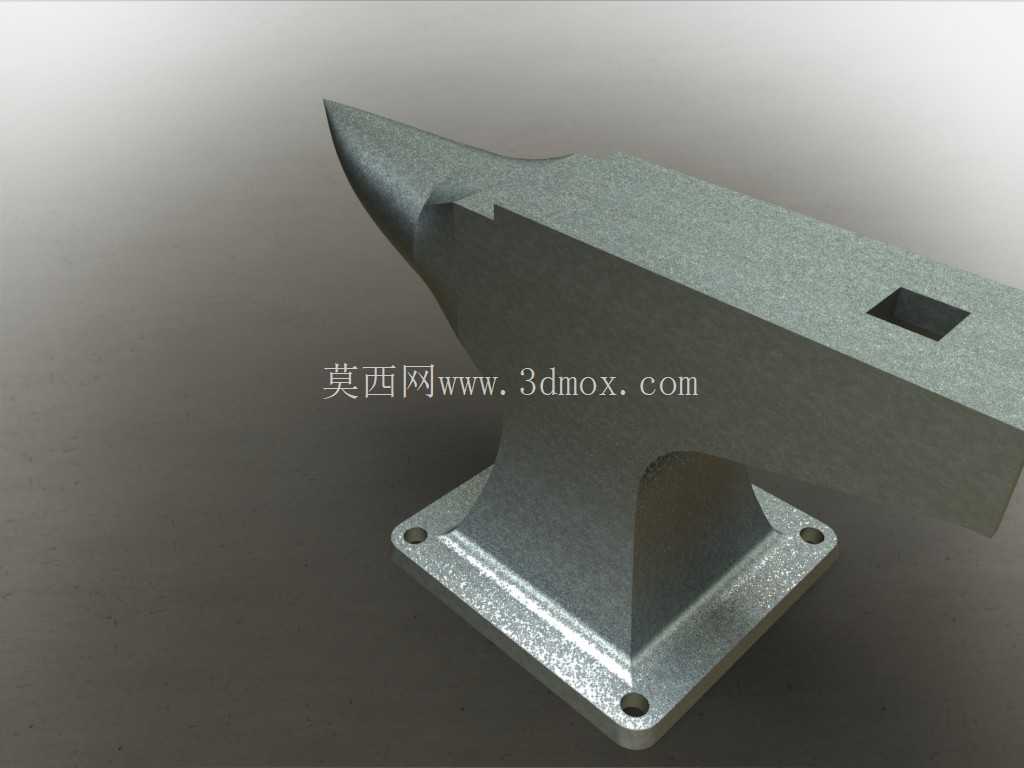

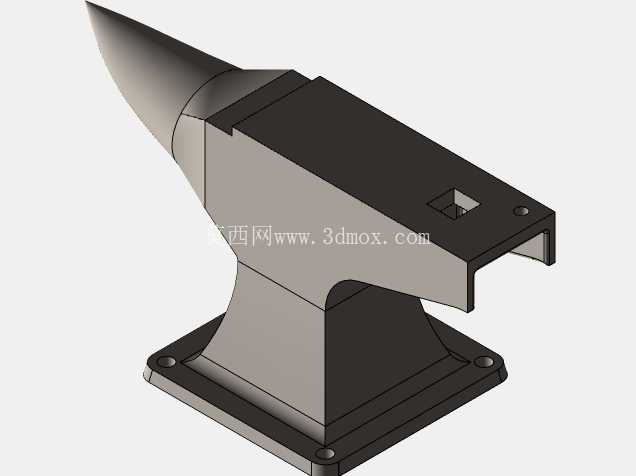

　　从安装适配性来看，铁砧底部设计有带安装孔的方形法兰底座，能够直接通过T型螺栓固定在钳工工作台的矩阵孔位上，不需要额外做地基浇筑或者焊接固定，单套铁砧的安装边界控制在200mm×150mm的台面范围内，不会过多占用钳工台的有效作业面积，底座与砧身之间做了大圆角过渡处理，避免应力集中导致长期敲击后出现根部断裂的问题。砧身的工作面做了差异化的功能分区，平整的主平面用于钣金件的整平、小型金属件的校直作业，前端延伸出的锥形尖角用于弯制小型线材、圆弧类钣金件的成型，侧面的平面区域可用于小型冲裁、錾切作业，不同功能区之间做了圆滑过渡，没有尖锐的棱角磕碰风险，作业过程中不会刮伤工件表面。

　　设计过程中重点考量了敲击作业的力传导路径，砧身从工作面到底座做了连续的变截面加厚处理，敲击产生的冲击力能够顺着砧身垂直传导到工作台台面上，再通过工作台的重型框架结构分散到地面，不会出现砧身弹跳、工作面偏移的问题，相比传统的小型手持垫铁，固定安装的铁砧能够提供更稳定的支撑，作业过程中不需要人工扶持垫铁，大幅降低敲击作业的安全风险。在实际车间使用场景中，这类台装式铁砧常搭配钣金锤、垫铁、錾子等工具使用，可完成薄钢板的敲平、折弯、收火作业，也可用于小型五金零件的铆接、冲点、校形工作，在设备维修工位还可承担小型轴承的敲击安装、销钉的拆装作业，相比大型落地铁砧，它的安装灵活度更高，能够根据作业需求随时调整在工作台面上的安装位置，适配不同长度、形状工件的加工需求。

　　结构细节上，砧身的非工作面做了喷砂防锈处理，没有多余的装饰结构，所有棱边都做了R2以上的倒角处理，避免作业过程中划伤操作人员，工作面经过精磨处理，平面度控制在0.1mm/100mm以内，能够满足薄板整平的平面度要求，不会因为工作面本身的凹凸导致工件出现加工缺陷。安装时仅需匹配钳工台的T型槽规格选择对应长度的螺栓即可完成固定，不需要额外加工安装孔，更换工位时松开螺栓即可整体移位，适配多品种小批量的柔性加工车间作业需求，对于教学实训场景来说，这类小型台装铁砧也更适合学员练习基础钣金、钳工技能，相比大型铁砧占用空间更小，安全系数更高。
