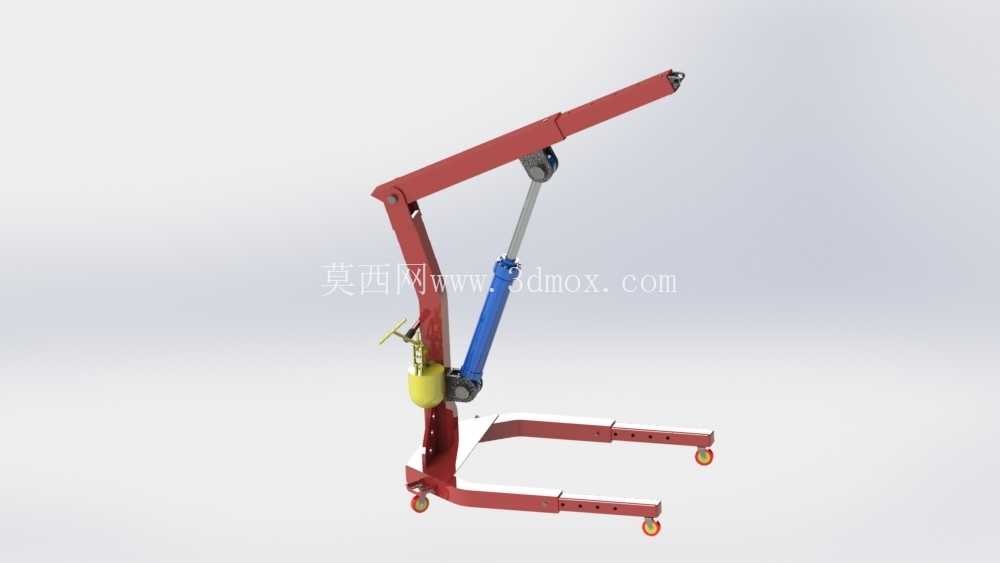

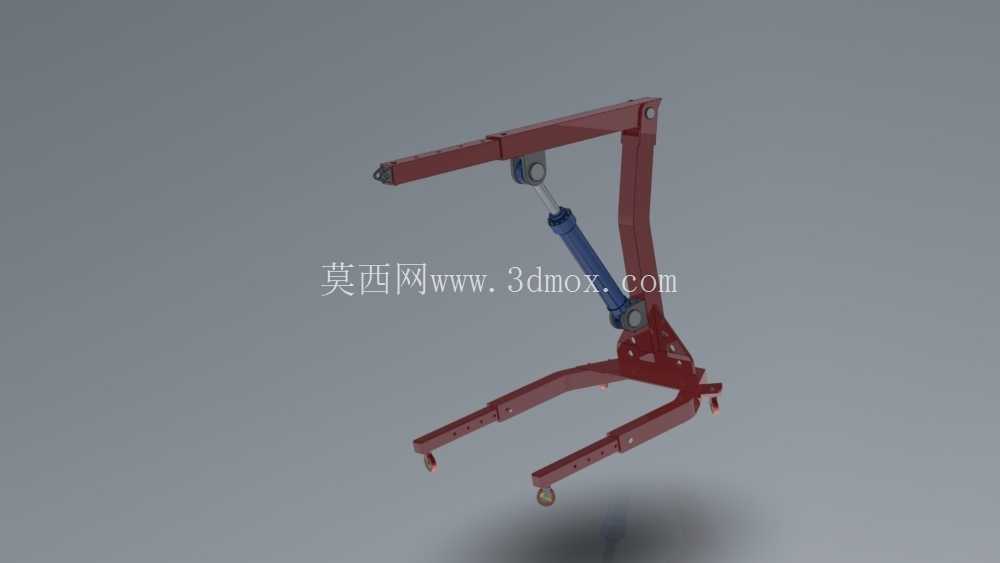

折叠式液压小吊机结构设计方案

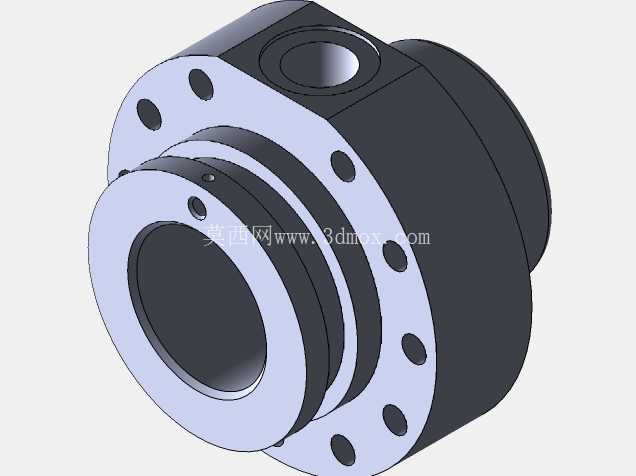

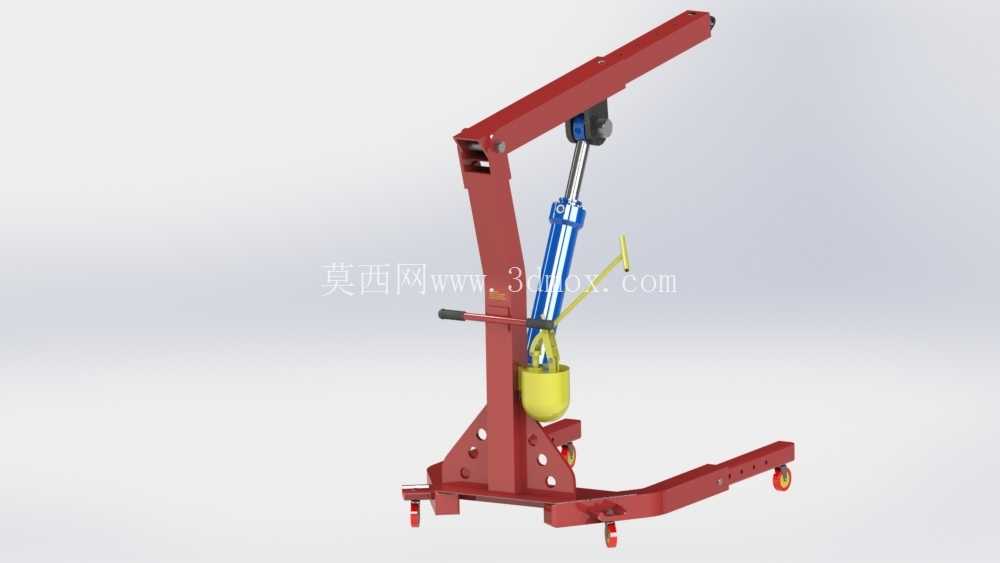

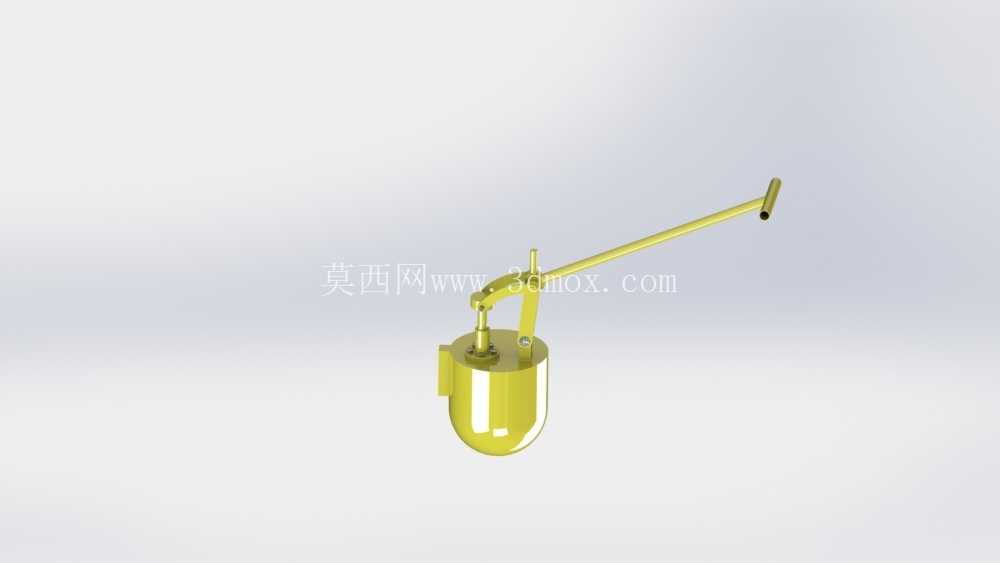

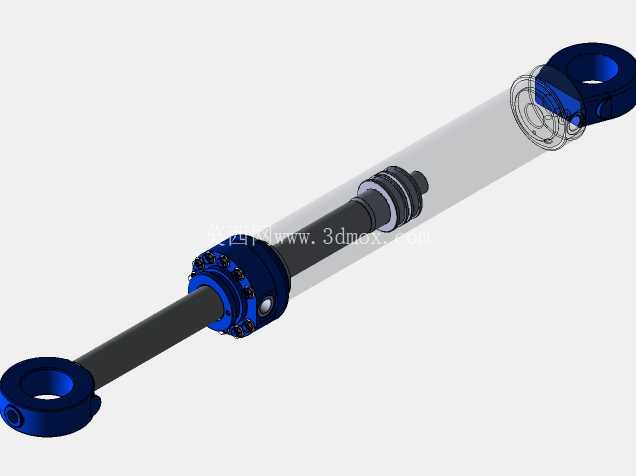

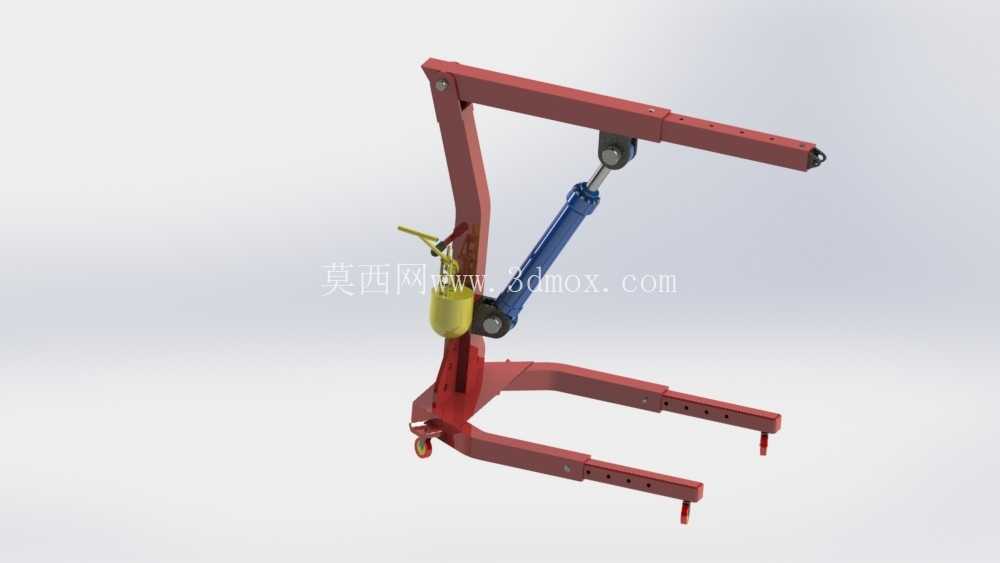

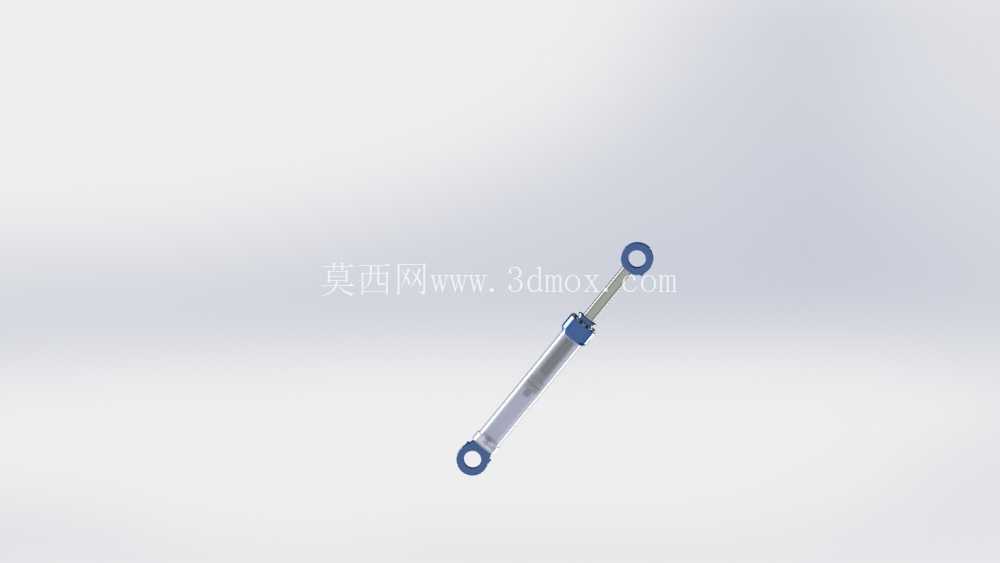

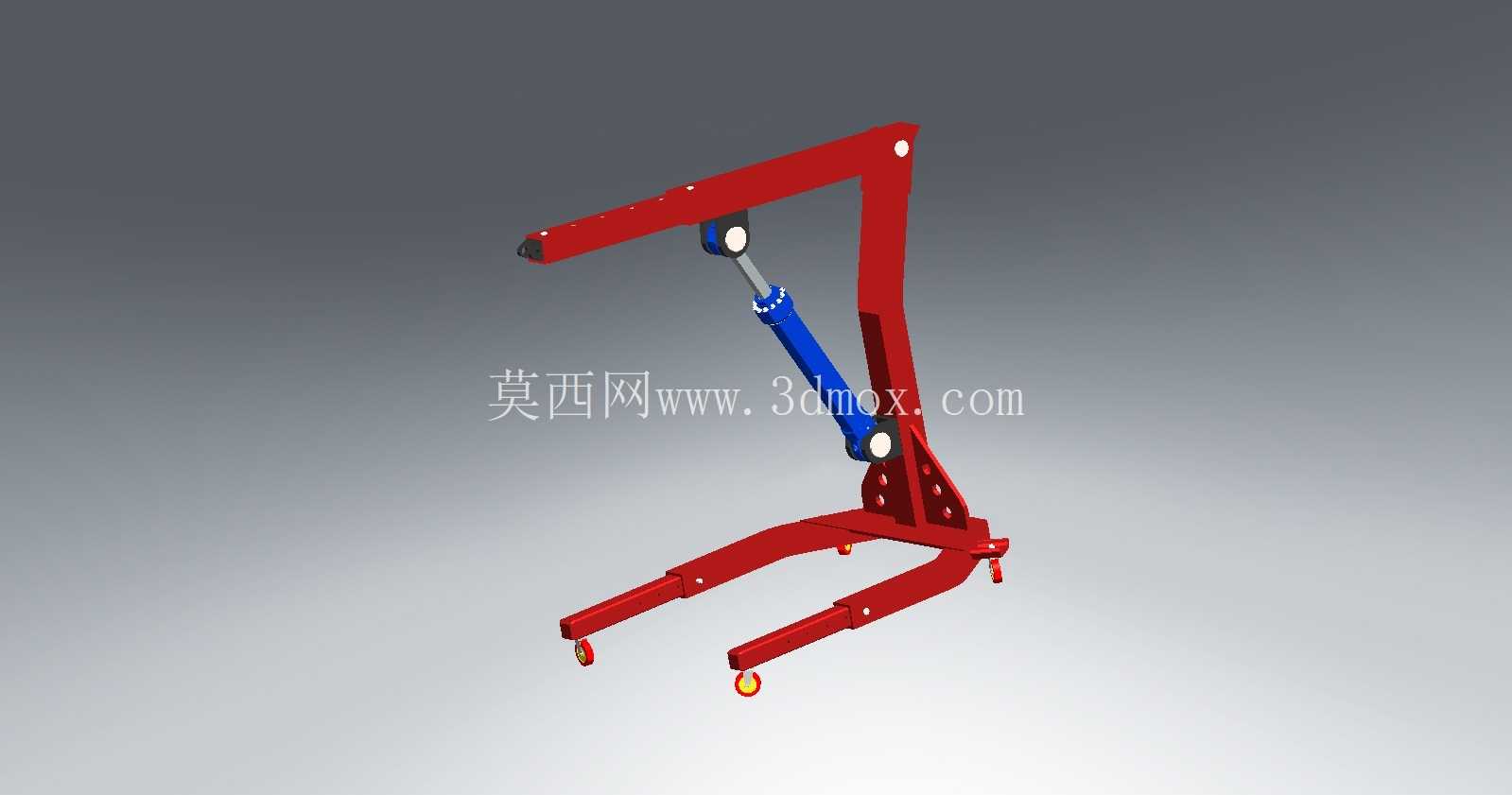

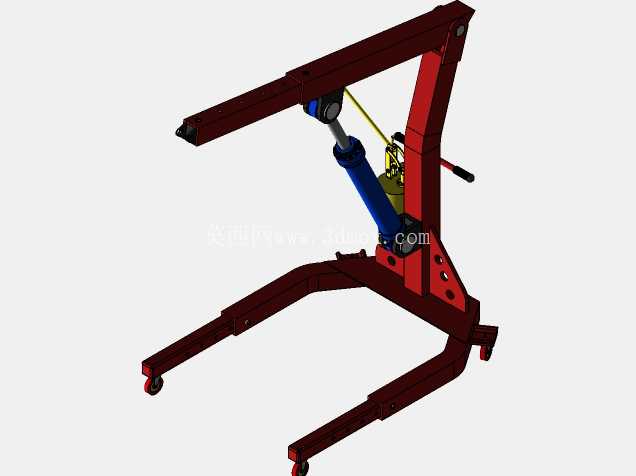

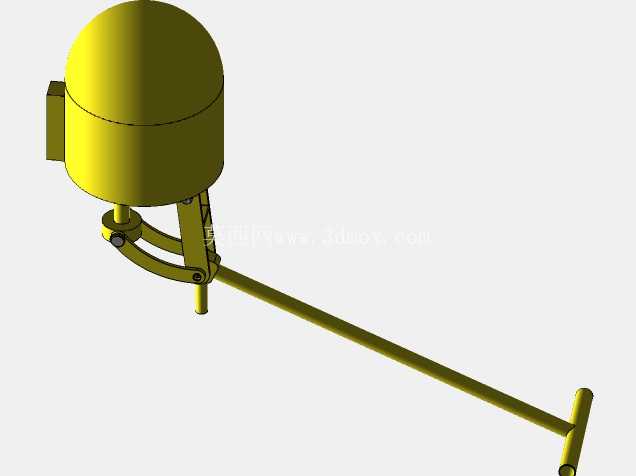

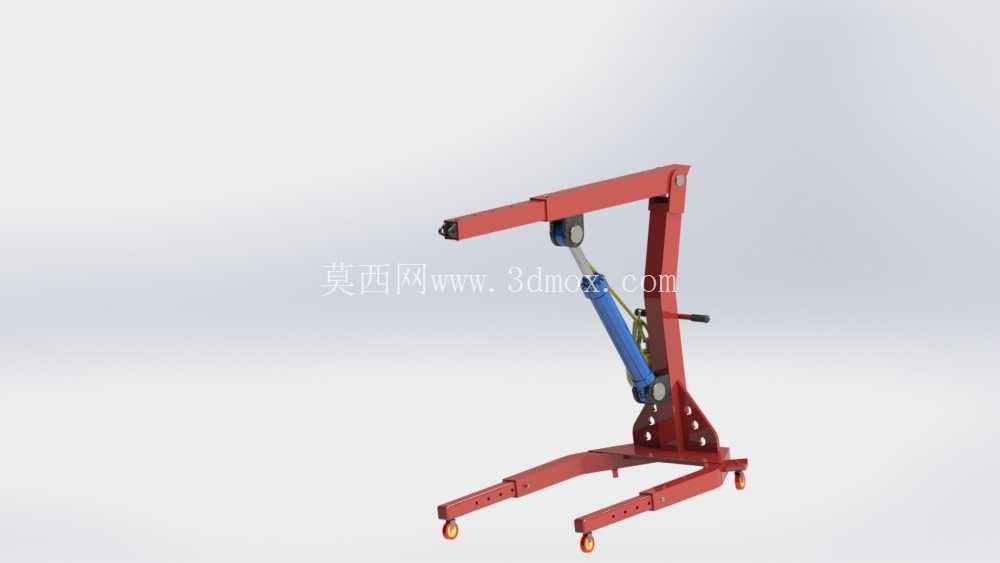

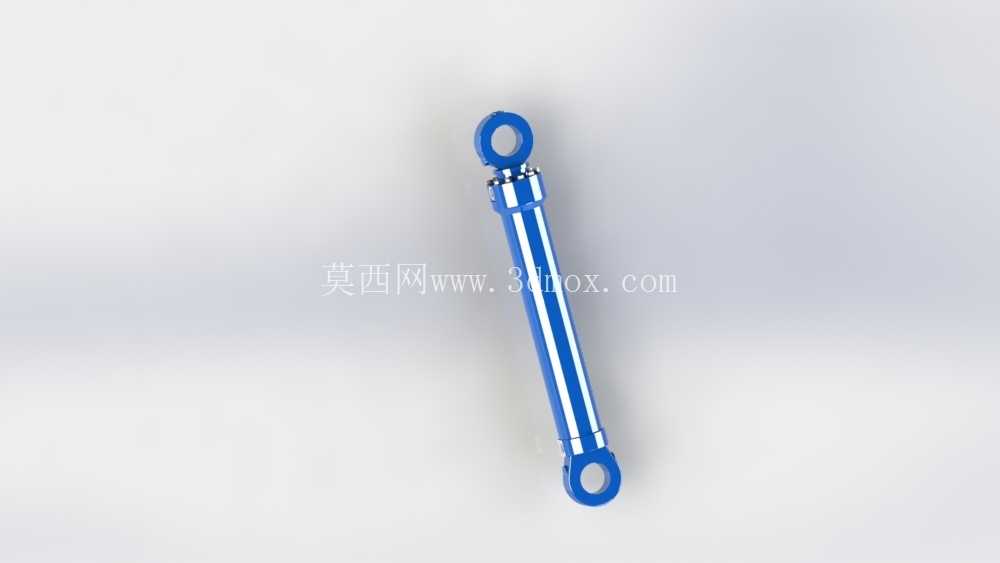

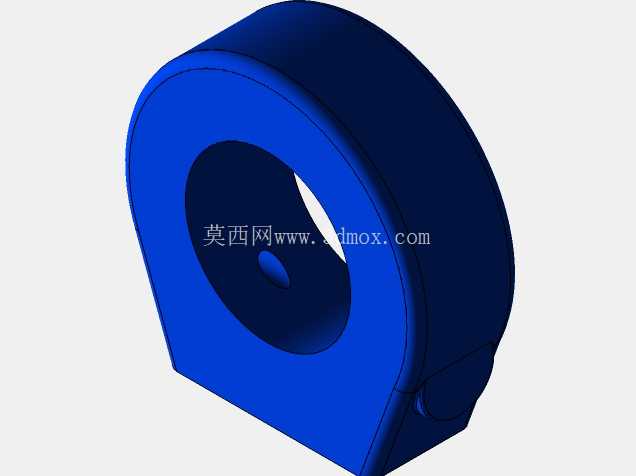

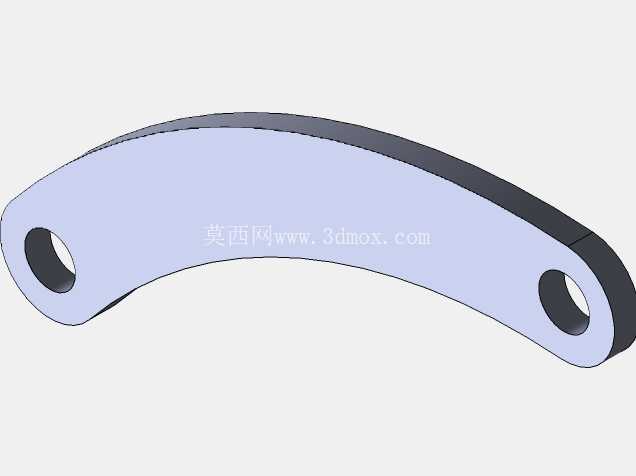

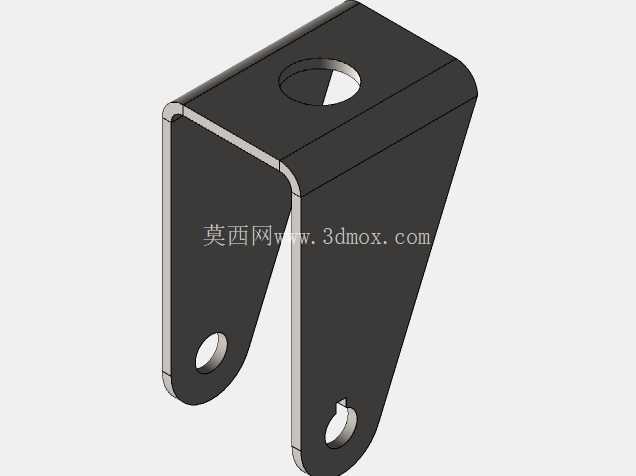

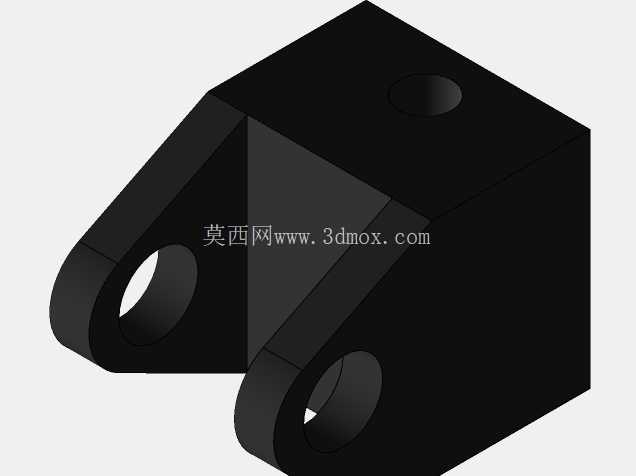

　　这款折叠式液压小吊机的结构设计，核心面向机加工车间、设备维修工位、小型仓储区域的零散重物吊运场景，解决固定桁车覆盖盲区、大型起重设备无法进入狭窄空间的物料转运痛点，日常可承担1吨以内的模具吊装、设备零部件移位、重型工件上下料等作业需求，相比固定式起重装置，其无需预埋轨道、不占用固定作业场地，转场灵活度适配多工位流动作业的使用需求。从功能特性来看，整机采用手动液压驱动作为起升动力源，液压油缸布置在吊臂与主立柱之间的铰接位置，通过手动压杆驱动油缸柱塞伸缩，带动吊臂绕主立柱上端铰接点完成俯仰动作，实现吊点高度的无级调节，液压回路自带单向阀锁止结构，起升过程中可在任意行程位置锁定，避免载荷下坠引发安全风险，卸荷阀集成在泵体侧面，扳动卸荷手柄即可控制吊臂平稳回落，回落速度可通过阀门开度精准控制，避免重物快速下放产生冲击。

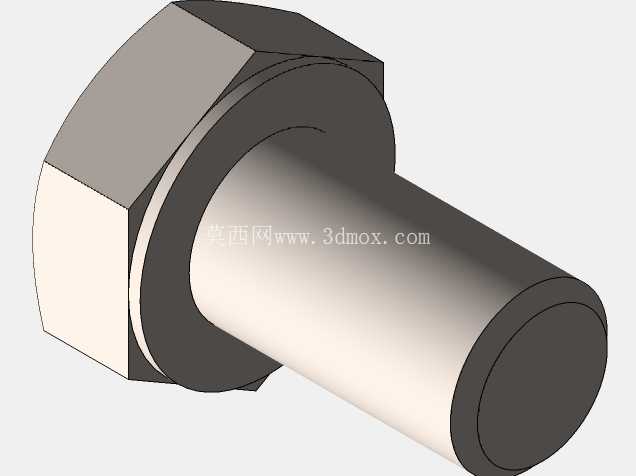

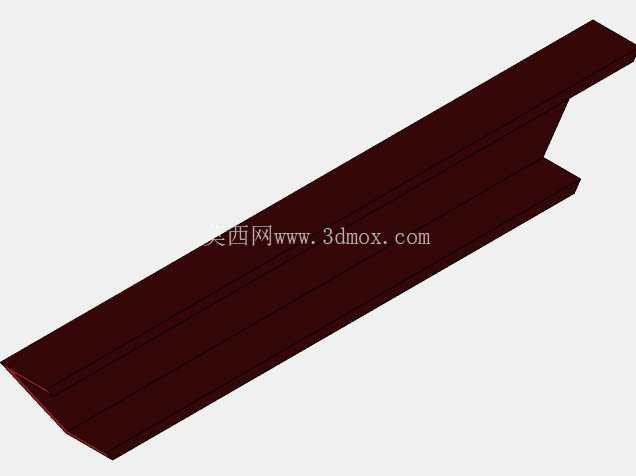

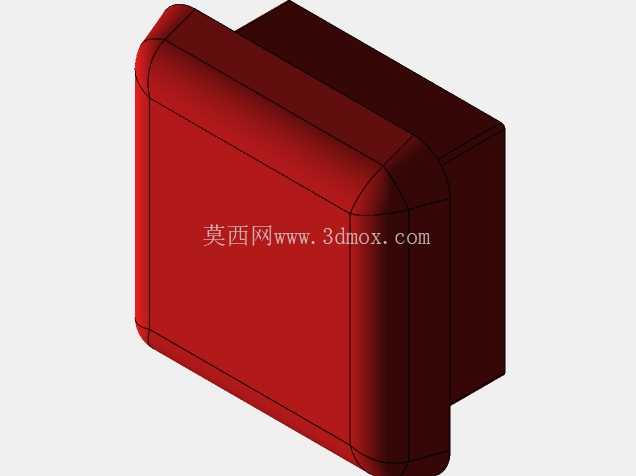

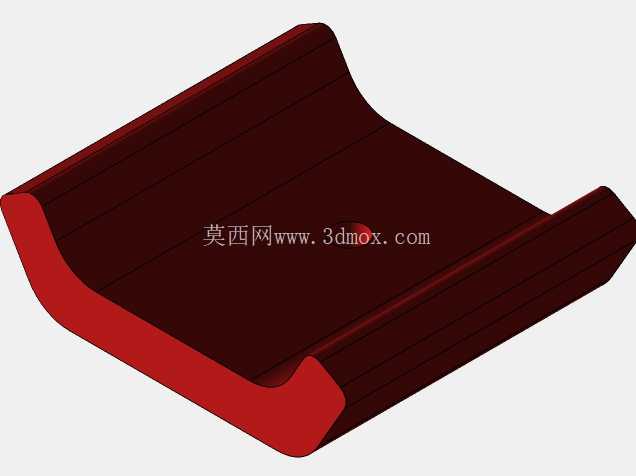

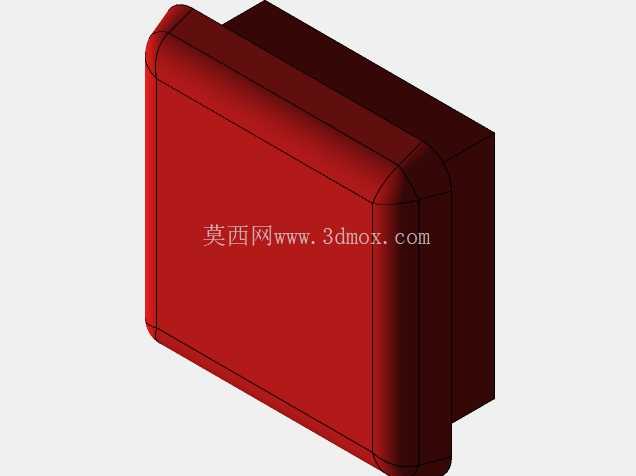

　　结构设计层面充分考虑了窄空间通行与收纳需求，主立柱采用加厚钢板折弯焊接成型，立柱底板与底架之间通过多组螺栓紧固连接，底架为分体式可调支腿结构，两支腿可沿底架导向槽横向伸缩调节，作业时伸出支腿扩大支撑跨距，提升整机抗倾覆稳定性，转场或收纳时可将支腿收回至最小宽度，适配车间狭窄通道、设备间隙的通行需求；吊臂采用多节嵌套式箱型梁结构，可根据吊运距离需求伸缩调节臂长，臂节之间设置有弹簧定位销，调节到位后插入定位销即可锁定臂长，不同臂长对应额定起重量做了明确的载荷梯度设计，避免超伸引发结构失稳。

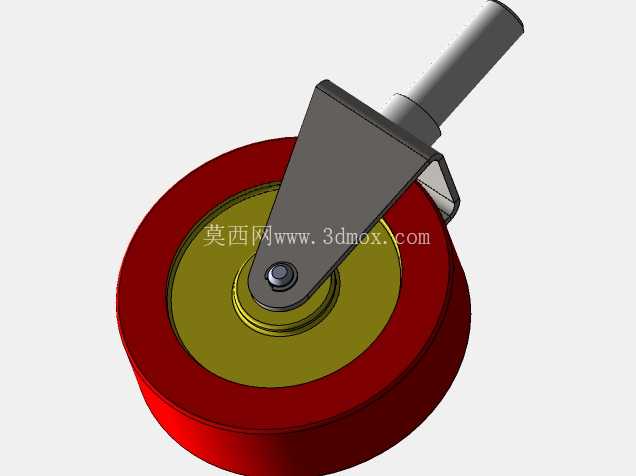

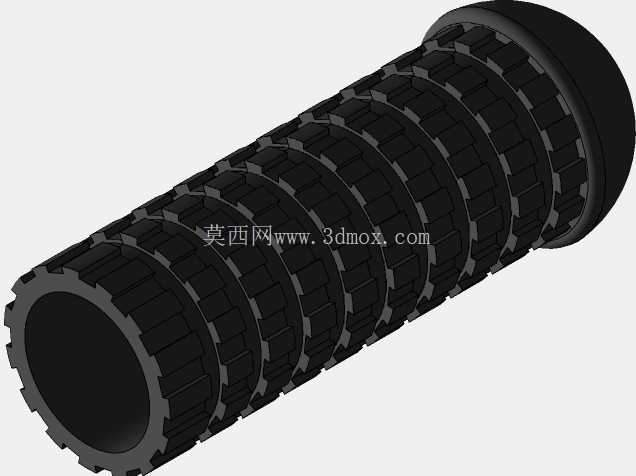

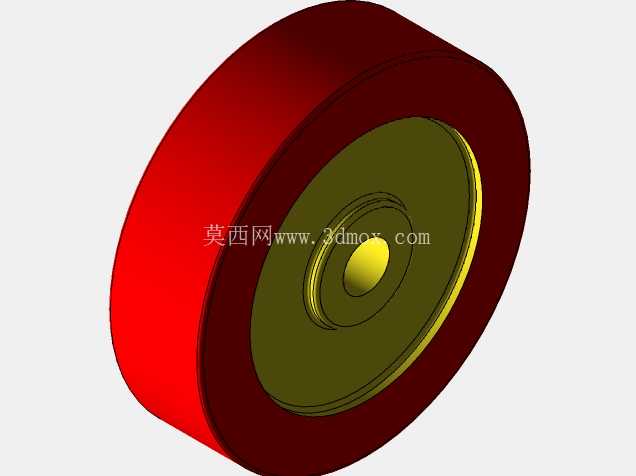

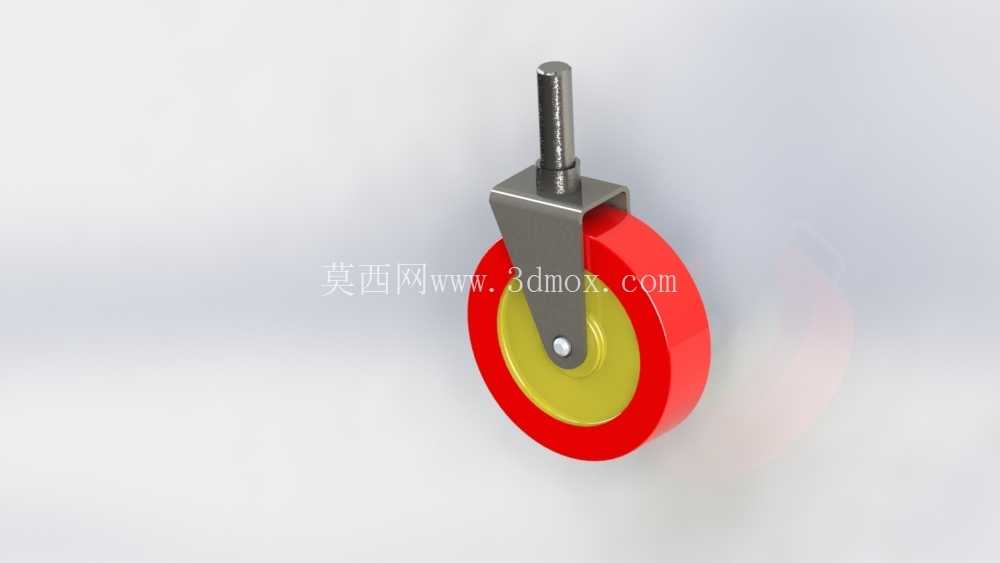

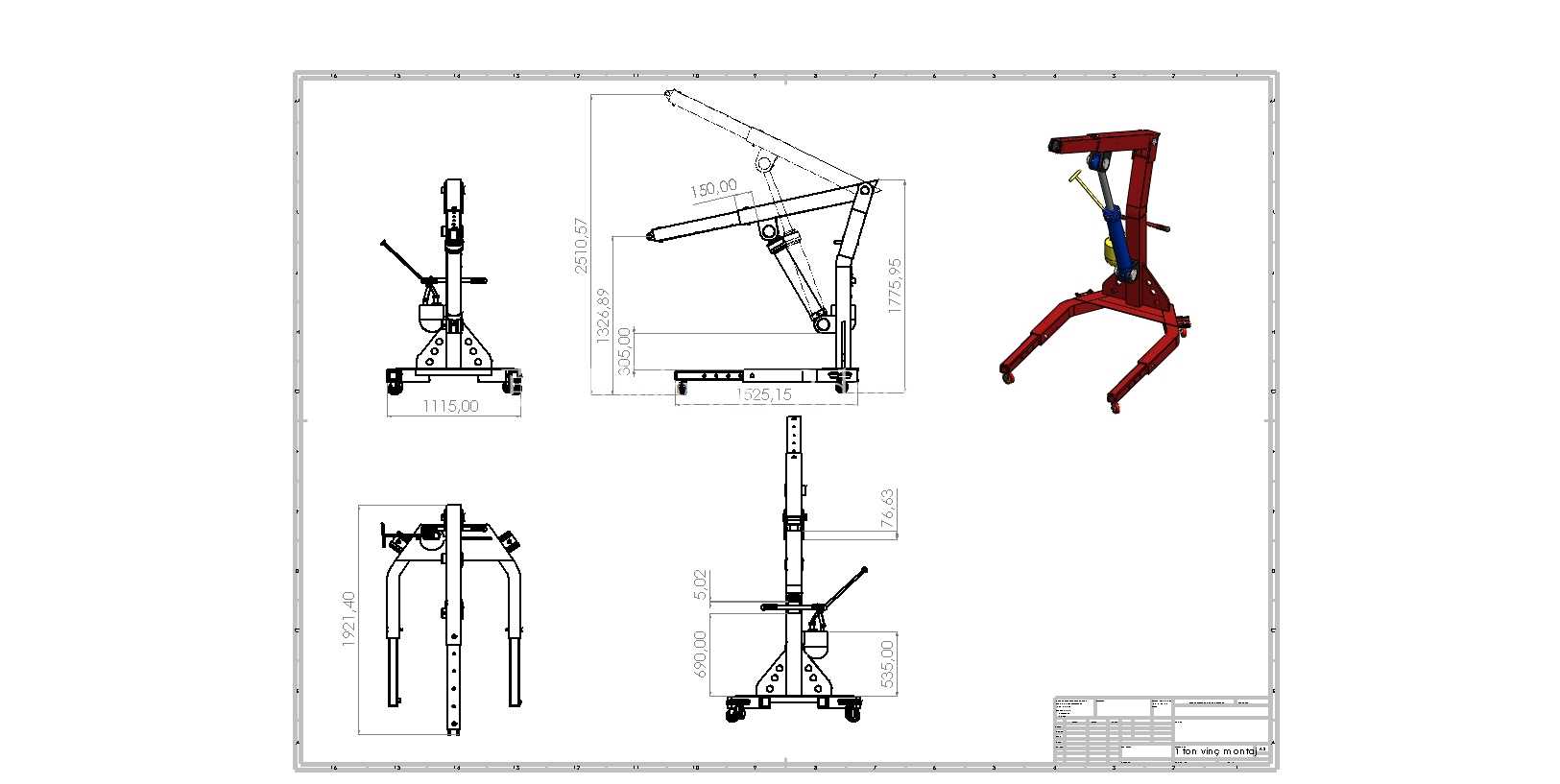

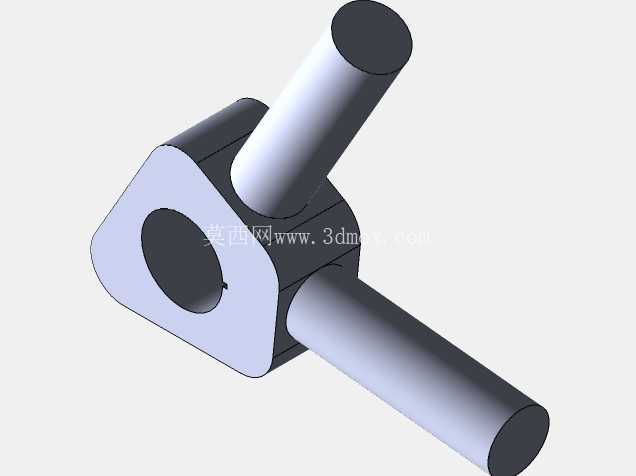

　　行走部分采用前小轮后万向轮的配置，前端两个定向脚轮采用实心聚氨酯材质，承载能力强且滚动阻力小，后端两个带刹车万向轮，可在作业时踩下刹车锁定整机位置，避免吊运过程中设备滑移；主立柱侧面设置有可折叠的手动压杆收纳卡扣，非作业状态下可将压杆折叠固定在立柱侧面，减少整机外廓尺寸占用。安装边界与尺寸适配方面，整机收回状态下总宽度控制在0.8米以内，总长度不超过1.5米，最低通行高度1.2米，可顺利通过标准车间防火门、普通货梯轿厢；支腿完全伸出后支撑跨距可达1.8米，对应最大额定起重量工况下的倾覆稳定系数满足1.5倍的安全设计要求，吊臂最大仰角时吊点最大起升高度可达2.2米，可覆盖普通机床工作台高度、标准货架二层高度的吊运需求，吊臂最大外伸长度1.2米时，额定起重量不低于250kg，可满足机床卡盘拆装、小型模具上机等常规作业的载荷需求。

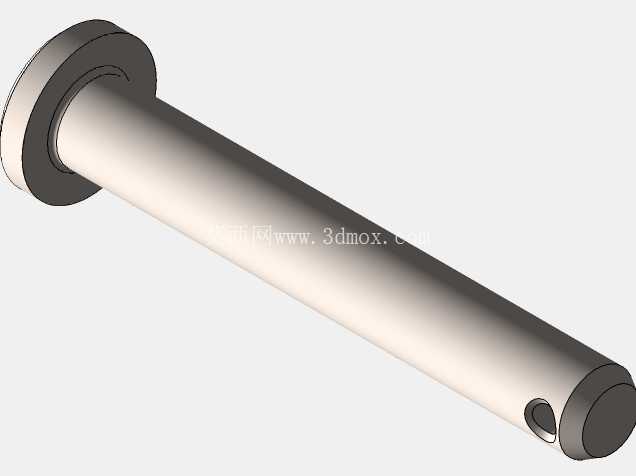

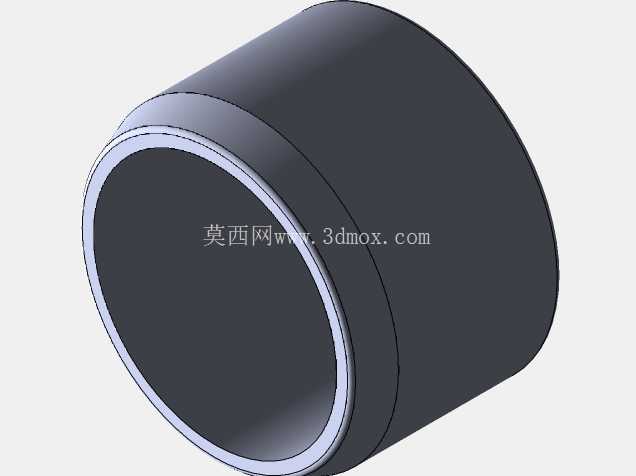

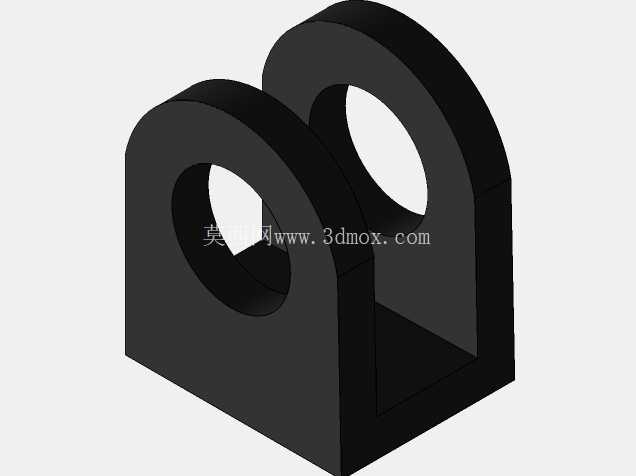

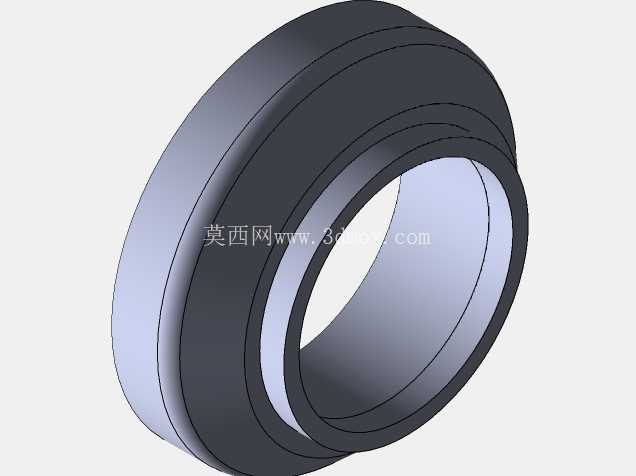

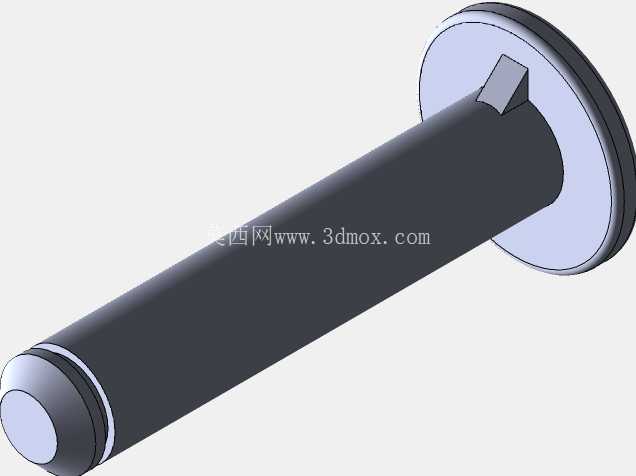

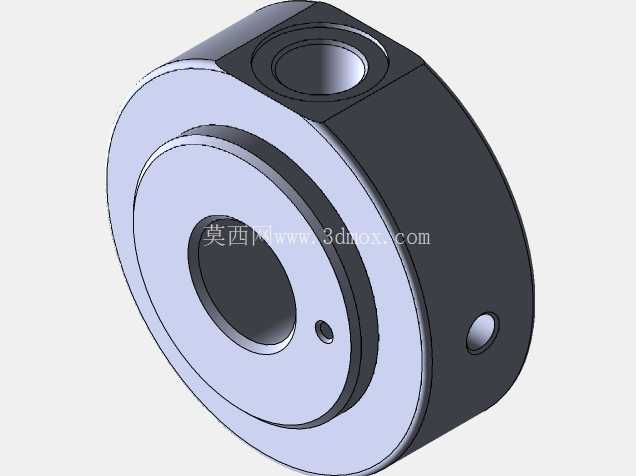

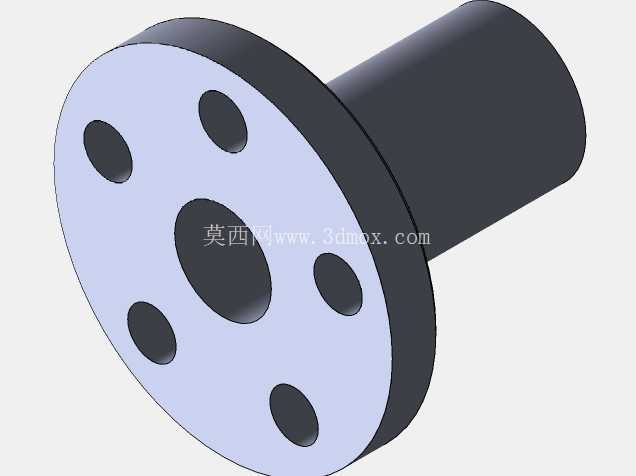

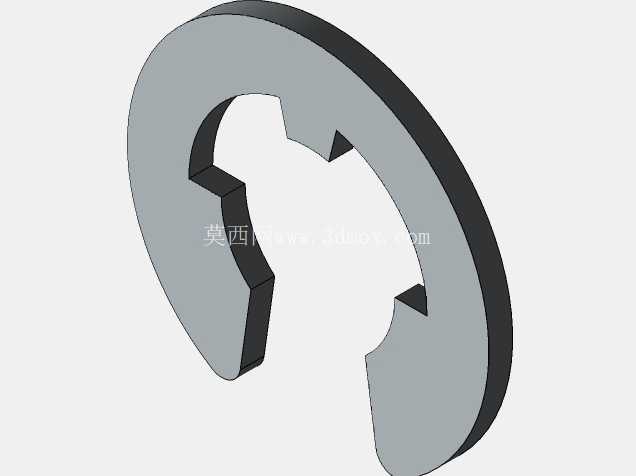

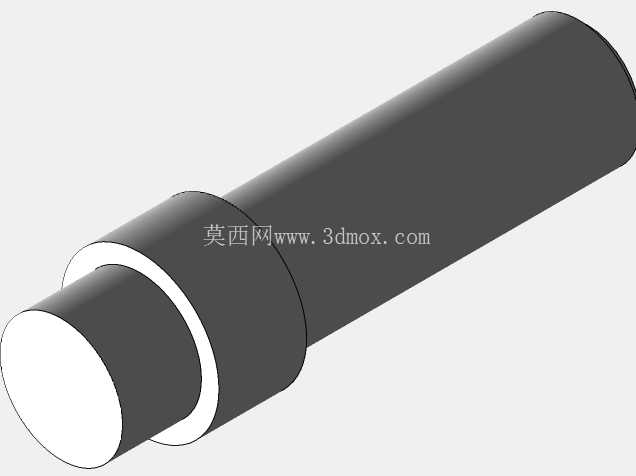

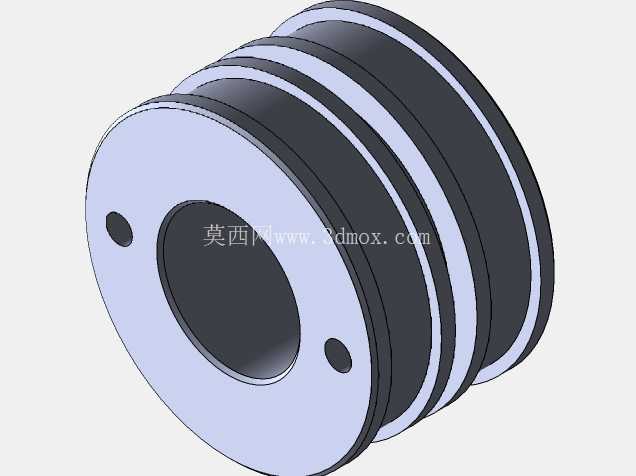

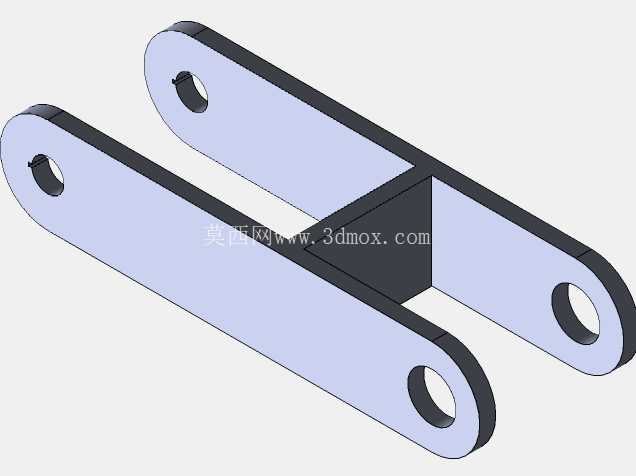

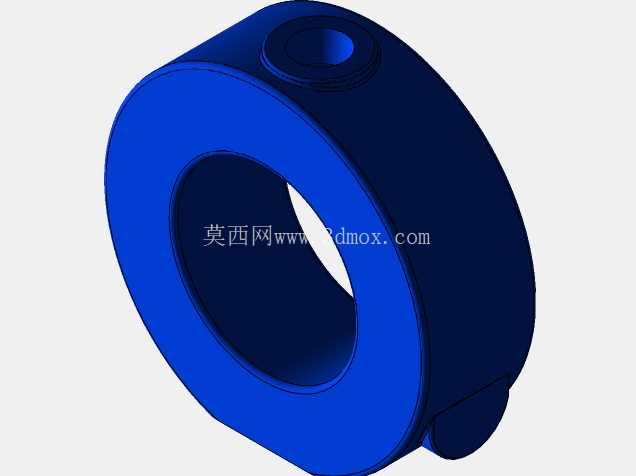

　　结构细节上，所有铰接点均采用带油嘴的衬套连接，日常维护时可通过油嘴加注润滑脂，减少铰接面磨损，延长结构使用寿命；吊臂前端吊点采用可旋转的吊钩滑轮组，滑轮槽径适配常规6mm直径钢丝绳，吊钩带安全防脱卡扣，避免吊索意外滑脱；底架上预留有配重安装位，在大伸臂重载作业时可加装标准配重块，进一步提升作业稳定性，配重块采用快装插销固定，拆装无需额外工具。整体结构没有冗余的复杂传动部件，所有受力构件均通过有限元应力校核，在额定载荷下最大应力集中区域出现在吊臂与立柱铰接点附近，应力值远低于Q235B材料的许用应力值，结构安全余量充足，同时整机自重控制在120kg以内，两名操作人员即可完成短距离转场移动，无需额外辅助搬运设备，适配小型生产单位的日常起重作业需求。
