工业无线起重遥控手持操作终端结构设计

在车间重型构件转运、港口集装箱装卸、基建现场物料吊装这类作业场景里，起重设备的操作端可靠性直接决定作业效率与现场安全，传统的有线操作手柄受线缆拖拽限制，操作人员需要跟随吊重移动路径反复调整站位，遇到跨工位、高空吊装作业时，视线遮挡、线缆勾挂的风险始终存在，无线遥控操作终端的普及，正是为了解决这类实操痛点，让操作人员可以站在视野最优的安全位置完成全部起重动作控制。

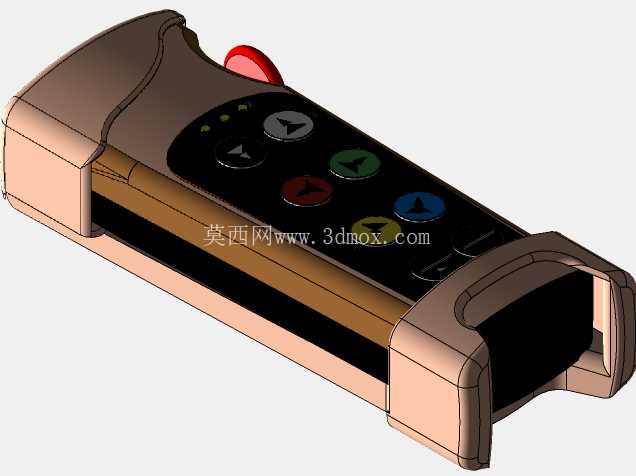

这款手持遥控终端的整体结构采用立式长条形握持设计，壳体主体做了圆弧收边处理，握持段的截面尺寸贴合成年男性手掌自然握持的弧度，单手握持时手指可以自然覆盖到正面的全部操作按键，不需要反复调整手位就能完成所有动作触发。壳体顶部设置了红色急停旋钮，旋钮采用凸起式设计，表面做滚花防滑处理，紧急状态下操作人员不需要目视确认，凭手掌触感就能快速拍按触发急停，急停旋钮的触发行程做了冗余设计，避免日常握持误碰的同时，保证触发时的反馈力度清晰，按下后有明确的锁止档位，需要手动旋转复位才能解除急停状态，符合工业安全控制的冗余设计要求。

正面操作区采用分区布局，最上方设置三个状态指示灯，分别对应设备上电、信号连接、故障报警三类状态，指示灯采用内嵌式柔光设计，户外强光下也能清晰辨识状态，不会因为光线反射出现识别偏差。按键区按照操作逻辑做了功能分区，上下方向的动作按键对应起重机构的升降控制，左右方向按键对应大车、小车的横移行走，红绿两色的功能按键分别对应启动、停止的常规操作，下方的黄色、蓝色按键对应多档位速度切换，最底部的两个拨杆式按键对应喇叭警示、照明控制这类辅助功能，所有按键的按压行程统一设置在2-3mm区间，按压力度控制在5N左右，长时间连续操作不会出现手指酸痛的问题，按键表面做了内凹的弧度处理，贴合指腹形状，戴薄型劳保手套操作时也不会出现打滑误触。

壳体底部设计了立式支撑底座，日常放置时可以直立在操作平台上，不需要额外的放置支架，底座边缘做了加厚防撞处理，意外从1.2米左右的操作高度跌落至水泥地面时，底座先接触地面吸收冲击能量，避免内部电路板、按键组件受冲击损坏。壳体侧面做了防滑纹理设计，握持时的摩擦力足够，手上沾有少量油污、汗水时也不会轻易滑脱，壳体的接缝处采用迷宫式密封结构，配合密封胶条可以达到IP65的防护等级，户外雨天作业、车间多粉尘环境下使用时，粉尘、水汽不会侵入壳体内部损坏电路元件。

从设计思路上看，这款遥控终端没有追求过多的冗余功能，所有的结构设计都围绕起重作业的实际操作逻辑展开，按键布局完全匹配一线起重操作人员的操作习惯，常用的升降、行走按键设置在手指最容易触碰的中心区域，辅助功能按键设置在边缘位置，减少误操作概率。内部的电路板安装位做了减震胶垫预留，电池仓设置在握持段的下方，更换电池时不需要拆开整个壳体，打开底部的电池仓盖就能快速更换，电池采用通用的工业锂电池，续航可以满足单班次8小时的连续作业需求，信号接收模块内置在壳体上部，天线采用内置式设计，避免外置天线受碰撞弯折损坏，信号传输距离可以覆盖常规车间、货场的100米作业范围，信号延迟控制在100ms以内，保证操作动作与起重机构的响应同步，不会因为信号延迟出现操作滞后的安全隐患。

考虑到起重作业的复杂工况，壳体的材质选用高强度工程塑料，抗冲击、耐老化性能可以适应-20℃到60℃的工作环境温度，北方冬季户外作业、夏季高温车间内使用都不会出现壳体脆化、变形的问题。整个终端的重量控制在300g以内，单手握持长时间操作不会有明显的负重感，挂绳孔设置在壳体顶部，配合挂带可以挂在操作人员的脖颈处，临时需要双手处理其他作业时不需要找地方放置遥控器，避免随手放置导致的遥控器跌落、被物料掩埋损坏的问题。
