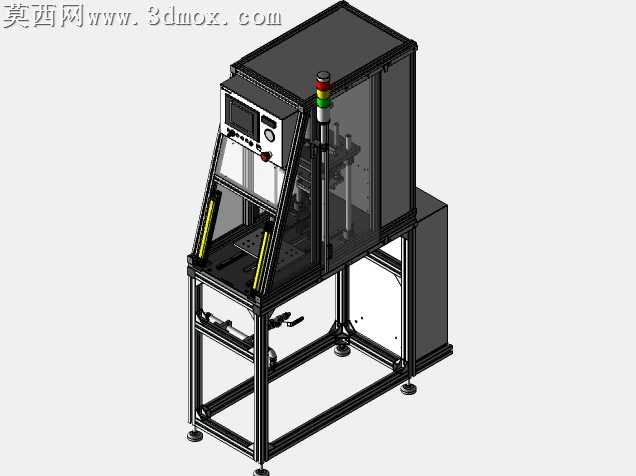

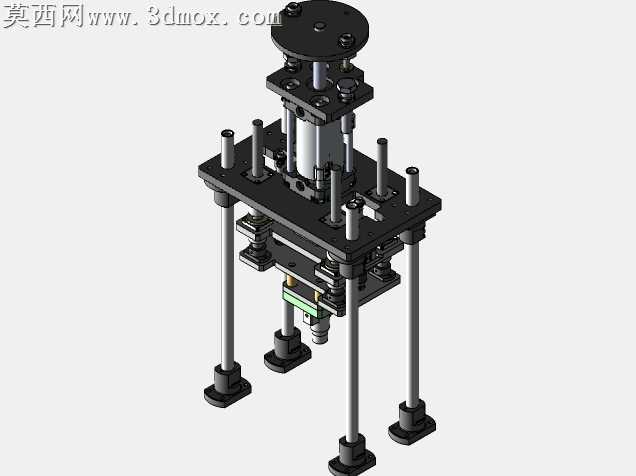

多层立柱式热嵌压合工装设备结构

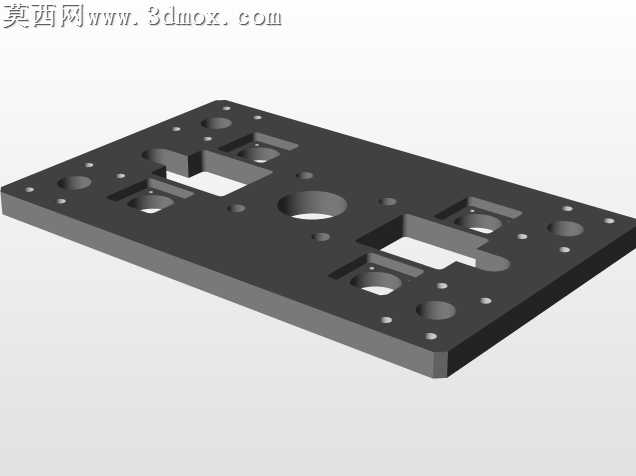

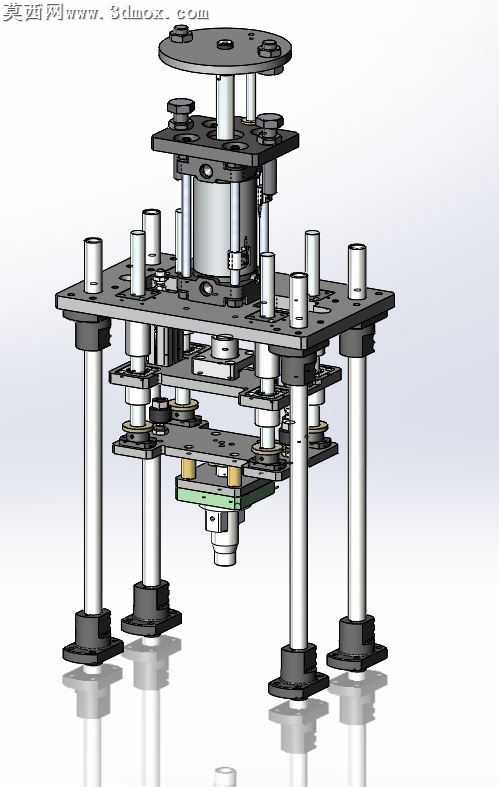

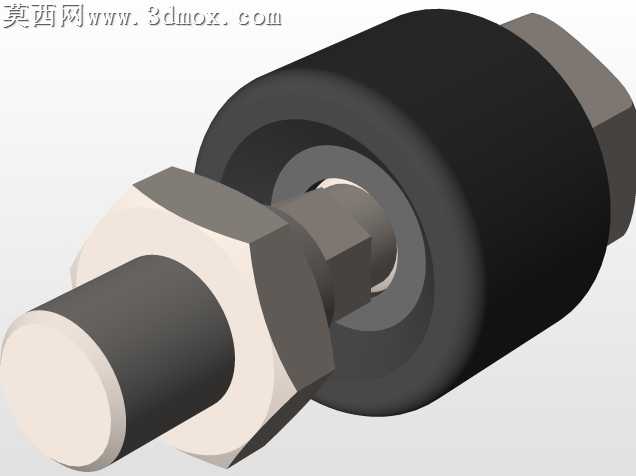

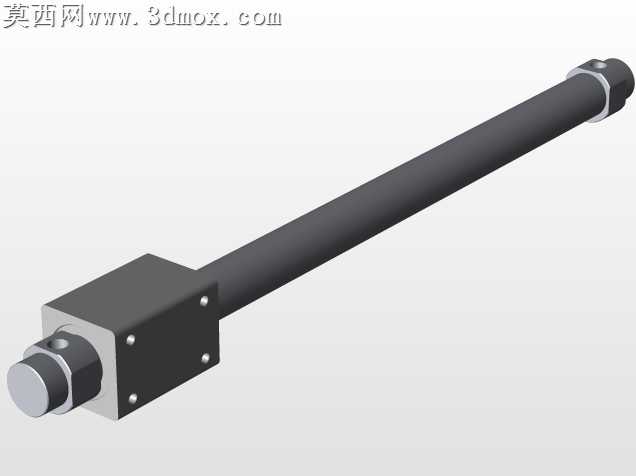

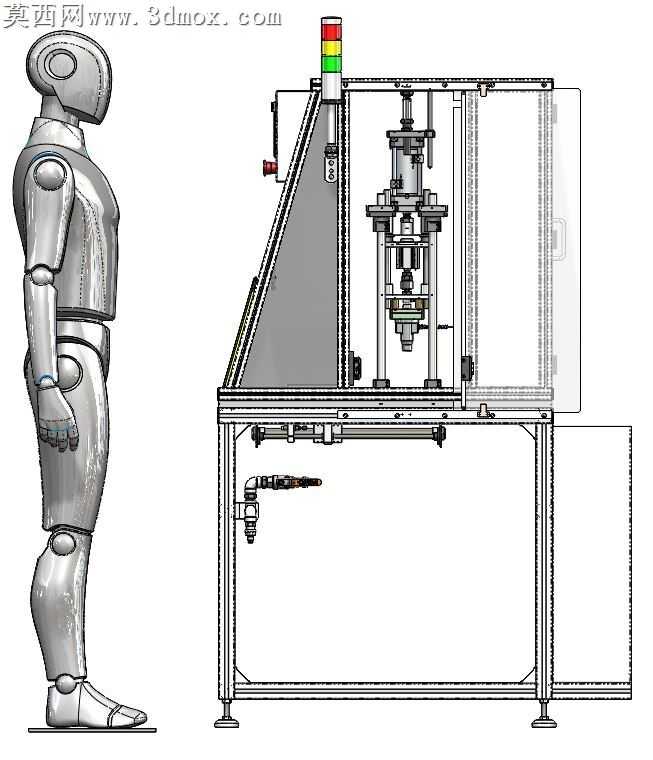

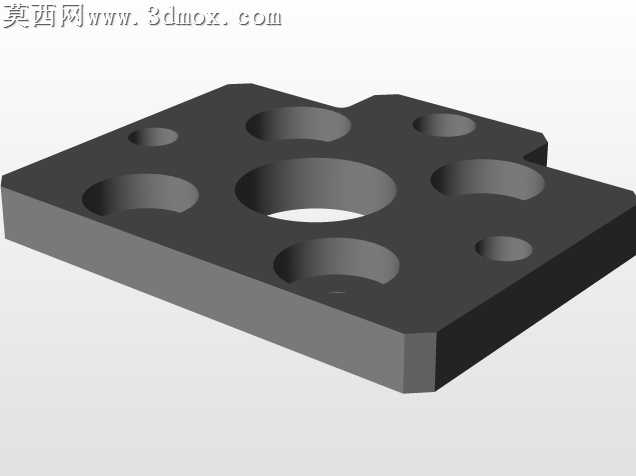

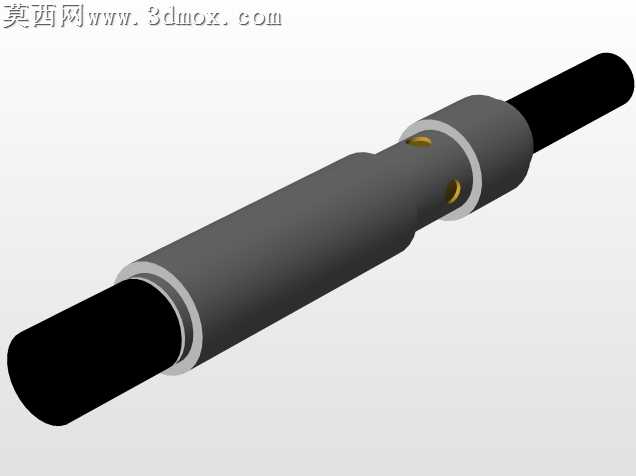

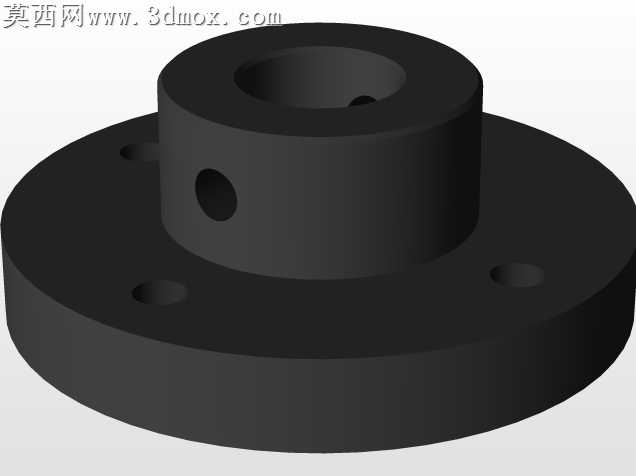

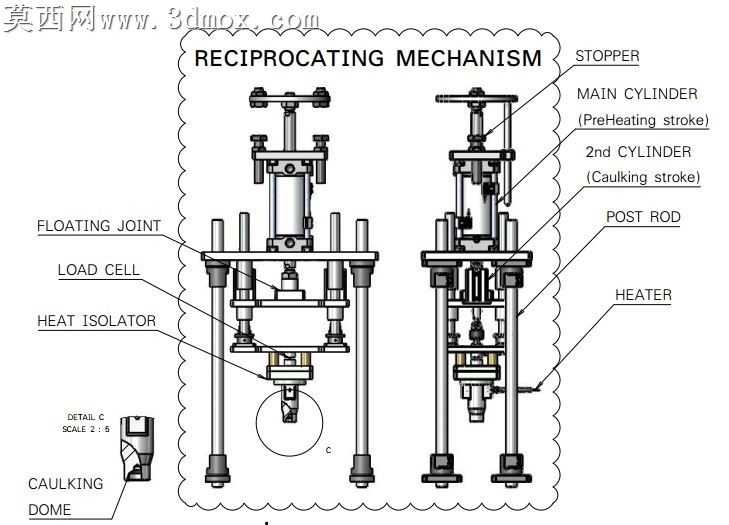

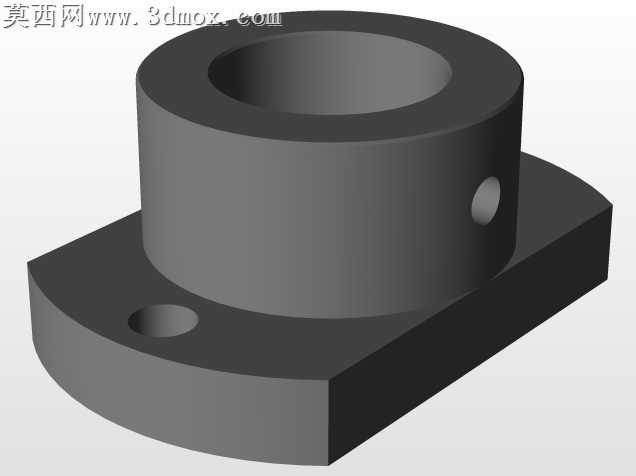

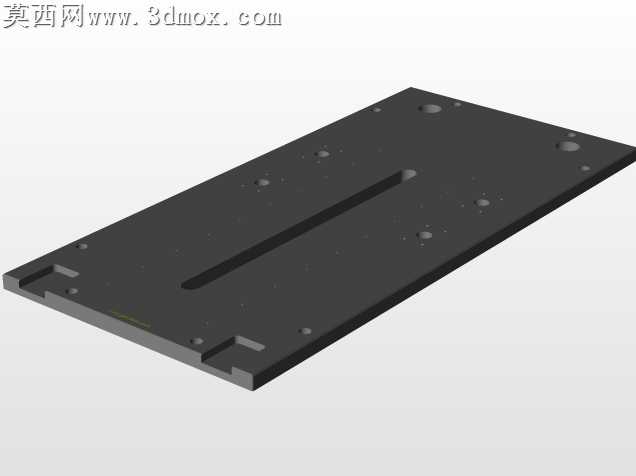

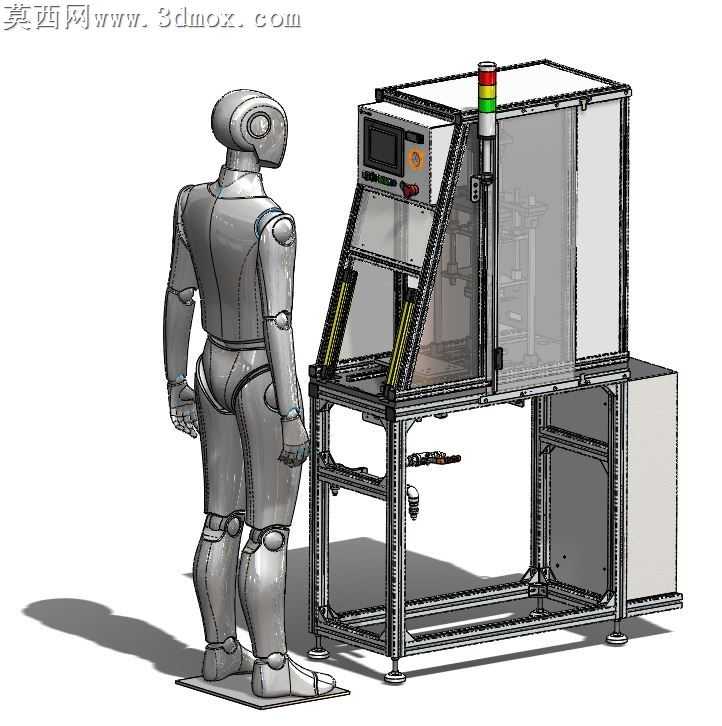

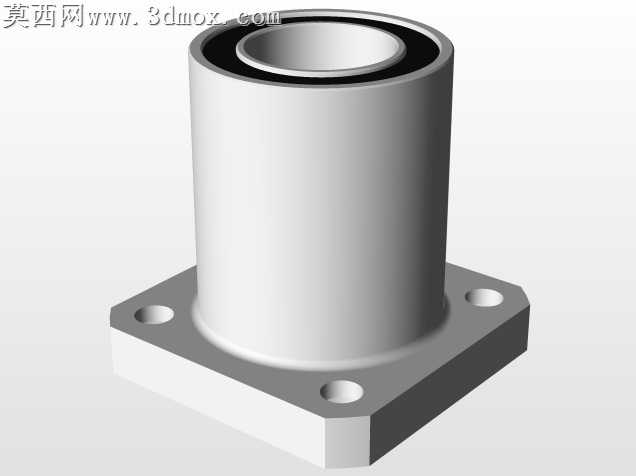

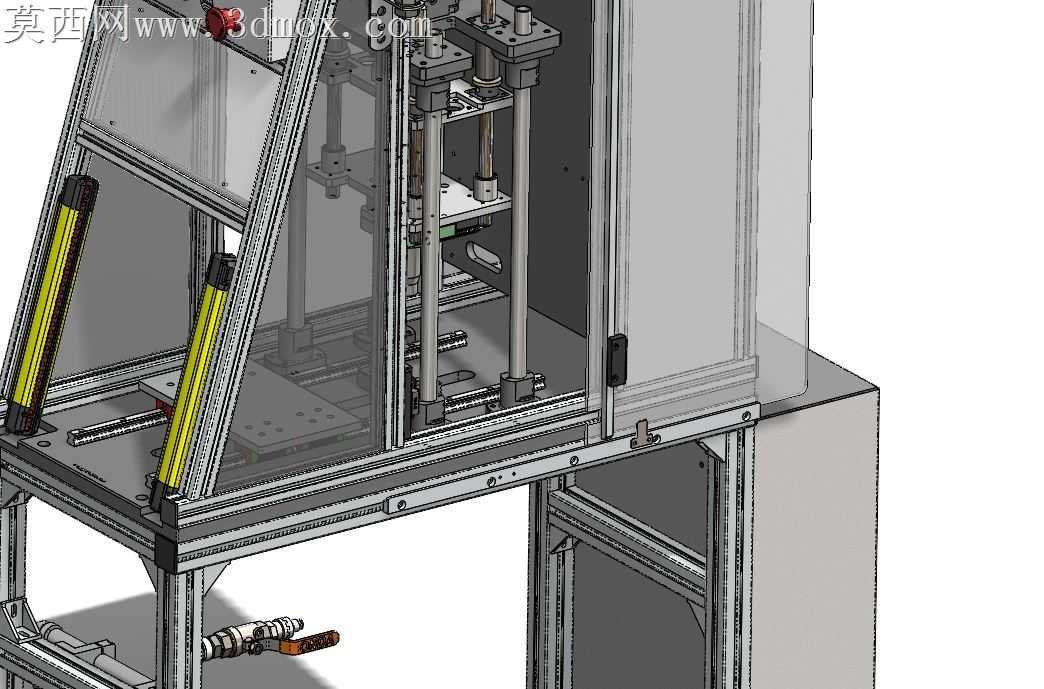

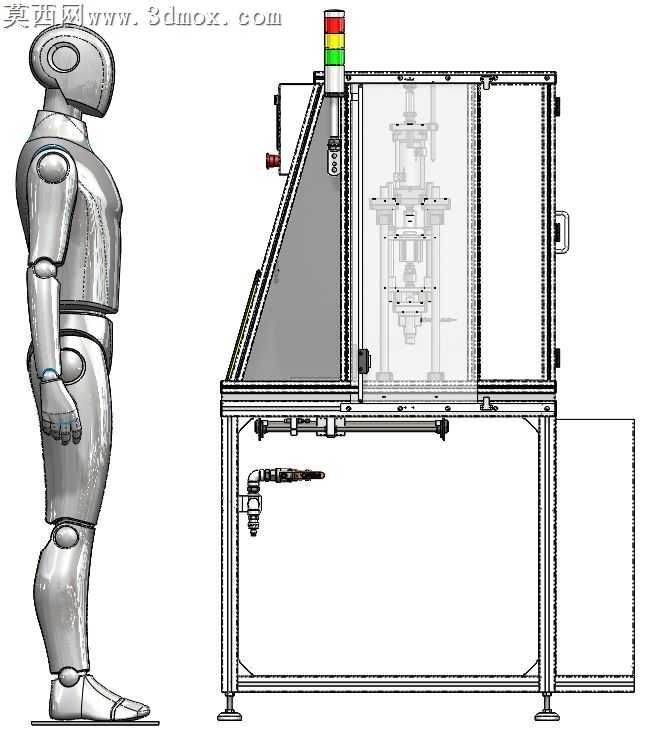

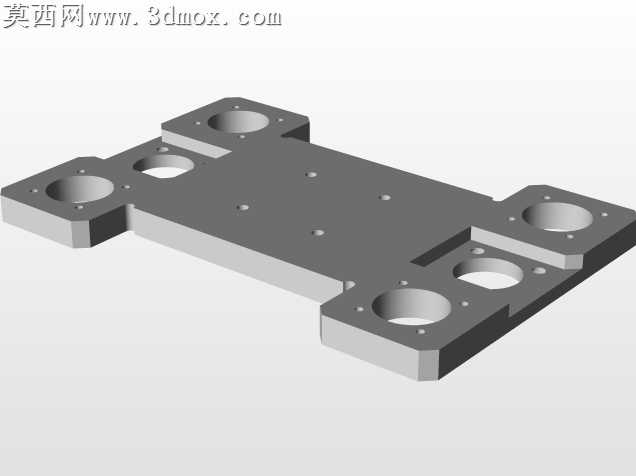

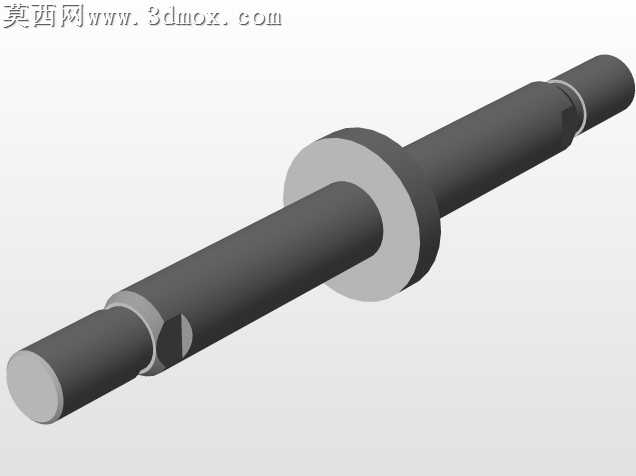

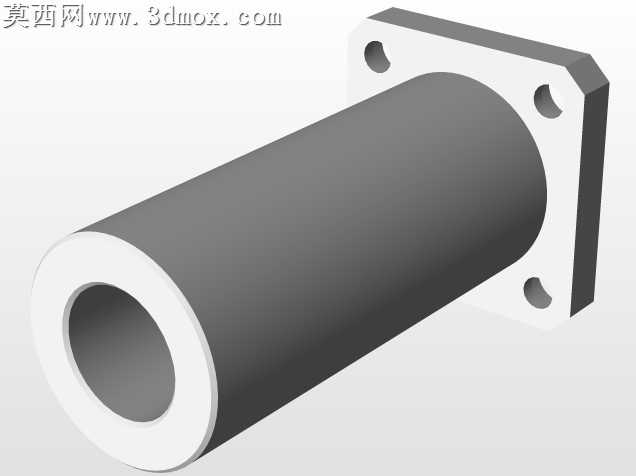

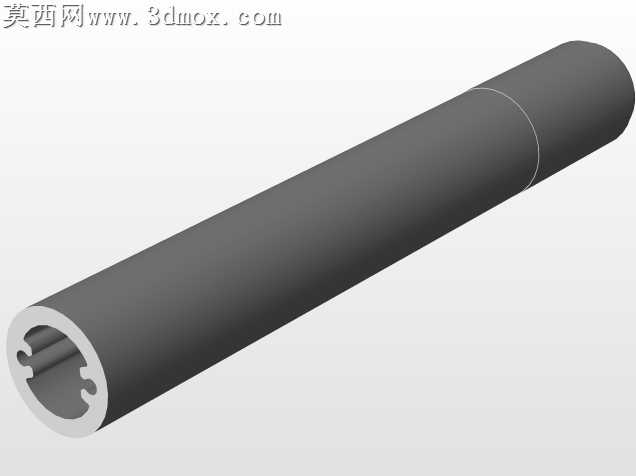

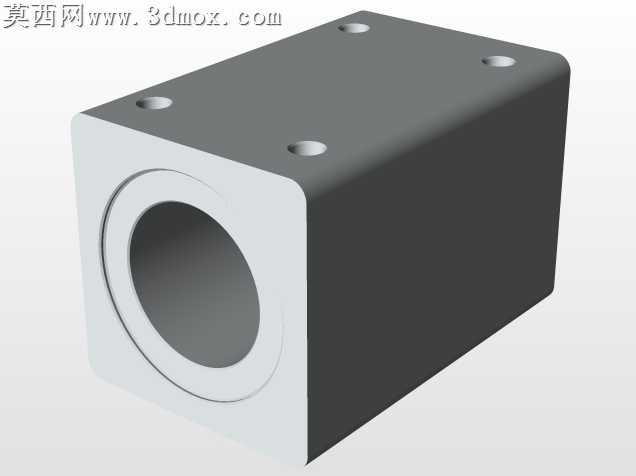

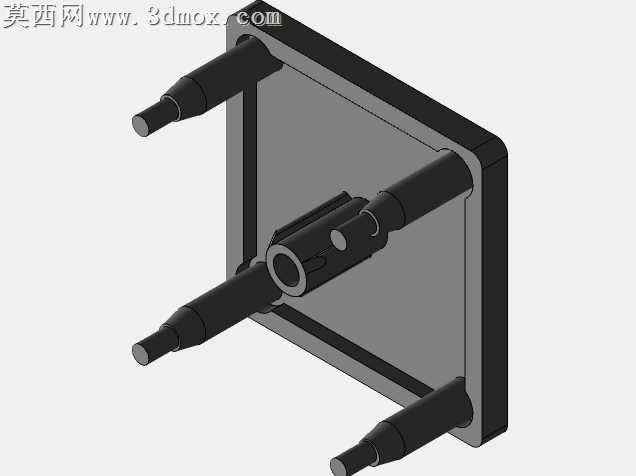

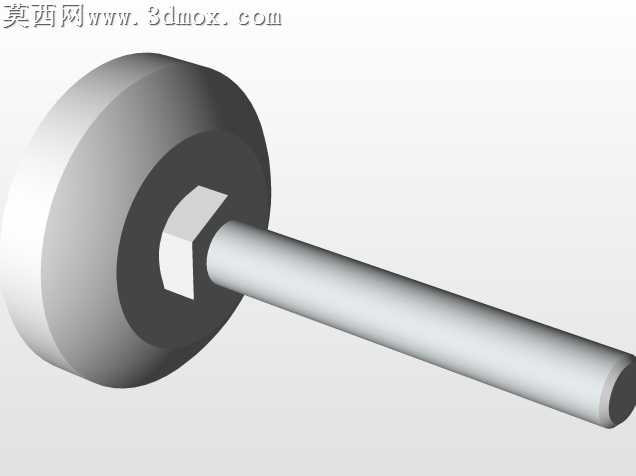

本作品为面向塑胶件热熔嵌装工序设计的立式压合设备三维模型，整体采用多层板叠层立柱支撑架构，建模过程严格遵循机械设计装配规范，在Solidworks环境下完成全参数化零件建模与自上而下的装配配合校验，所有导向轴、安装板、驱动组件、压合执行端均添加了符合实际加工公差的配合约束，可直接用于工程图导出与运动仿真验证。模型渲染阶段采用金属阳极氧化、哑光结构钢、黑色氧化处理等贴近工业实物的材质预设，支撑立柱赋予镀铬亮面金属材质，层叠安装板赋予6061铝合金哑光喷砂质感，底部脚垫赋予防滑橡胶材质，压合执行端赋予淬火模具钢材质，通过环境光遮蔽与软阴影渲染，清晰呈现各层级零件的装配层次与空间位置关系。结构设计上，设备顶部设置驱动组件安装位，中部通过多组等高导向立柱实现三层活动安装板的精准垂直导向，每层板均配置直线轴承与导向柱配合，消除压合过程中的径向偏摆，保证压合同轴度；压合工位设置多组嵌件定位柱，可同时完成多个热熔螺母的同步压装，底部设置工装快装接口，可快速更换不同产品的适配夹具，适配多规格小批量产品的热嵌加工需求。设计思路围绕热嵌工序的压装精度、作业效率、换型便捷性三个核心需求展开，摒弃传统单工位压头的低效设计，采用阵列式压头布局配合导向精度更高的四柱多层导向结构，既保证每个嵌件的压入深度一致性，又通过模块化的板层设计降低后续维护改造成本，所有受力部位均做了加强筋与加厚处理，避免长期压合作业出现板件变形，导向轴两端采用带座法兰轴承固定，提升整体结构刚性，模型完整还原了设备的装配逻辑与细节特征，可作为同类热嵌压合设备设计的参考方案，也可用于自动化产线的虚拟调试与工序模拟。
