立式手动门切压力加工设备结构设计

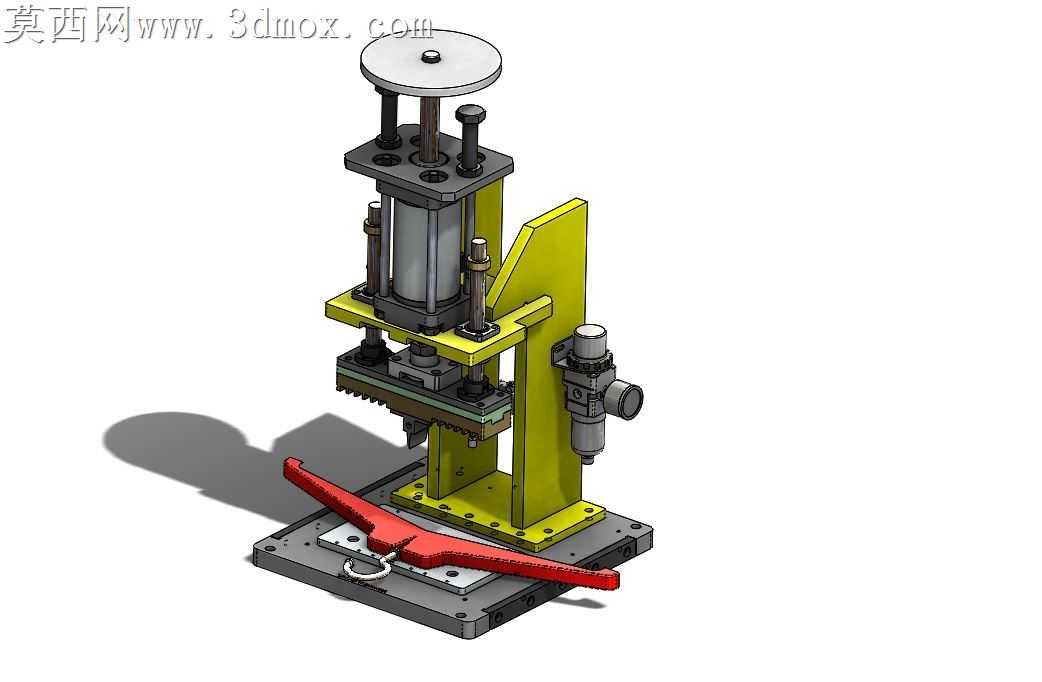

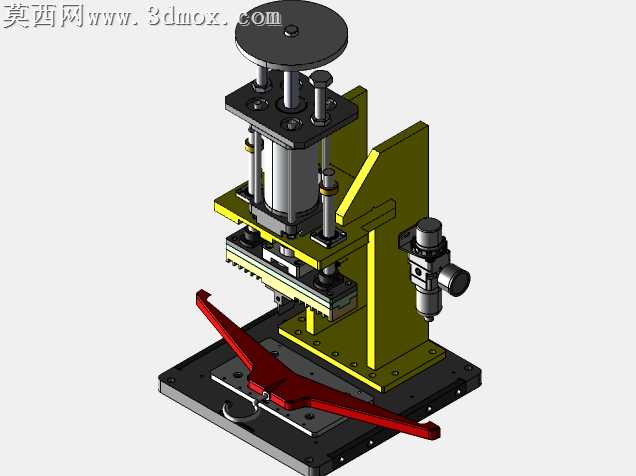

该三维模型采用主流三维机械设计软件完成全参数化建模，整体遵循机械加工工装的设计规范，完整还原了立式手动门切压力机的全部装配结构与细节特征。建模过程中严格按照机械设计公差配合要求，对各个零部件进行独立建模后完成虚拟装配，通过干涉检查验证各运动部件的活动行程无结构冲突，确保模型结构符合实际生产加工的工装使用逻辑。渲染阶段采用工业产品常用的写实材质方案：机身立式支撑机架采用喷塑黄绿色金属材质，还原工业设备常用的防护漆面质感，表面添加细微的磨砂颗粒效果提升真实感；底部安装平台采用灰铸铁材质，表现出铸铁件特有的哑光金属质感与表面细微的加工纹理；顶部操作手轮采用电木材质搭配金属嵌件，还原手动操作部件的防滑绝缘材质特性；冲压执行组件采用镀铬光亮金属材质，表现加工工作面的高硬度耐磨属性；前端操作拨杆采用红色烤漆金属材质，通过高饱和度色彩突出操作部件的位置，符合工业设备的安全设计规范；气动控制组件采用银灰色金属搭配黑色密封橡胶材质，还原气动元件的真实外观质感。结构设计上，设备采用立式C型开式机架结构，保障操作空间充足的同时兼顾机架刚性，顶部设置手动调节手轮配合导柱结构实现压头行程的手动微调，中部设置多导柱导向的冲压滑块，保障压合作业过程中运动轨迹的垂直度与稳定性，压合工位设置专用的仿形定位夹具，配合底部带快速锁紧结构的工件放置平台，可实现待加工工件的快速装夹定位，侧置的气动控制单元可实现压合作业的动力输出与行程控制，前端红色操作手柄用于触发压合作业动作，整体结构兼顾手动调节的灵活性与气动压合的出力稳定性。设计思路围绕小零件门切压入工序的实际生产需求，针对小尺寸工件的压入切割加工场景，将手动调节的便利性与气动压力机的稳定出力特性结合，既可以通过顶部手轮适配不同高度的工件加工需求，又能通过导柱导向结构保障压合精度，底部平台的吊环结构方便设备的移位与安装固定，整体结构紧凑，操作便捷，可直接用于小零部件压切工序的工装设计参考，也可作为同类压力加工设备的结构设计参考样本，模型各零部件可单独导出用于工程图生成与加工工艺编制。
