手动金属型材切割锯床结构设计

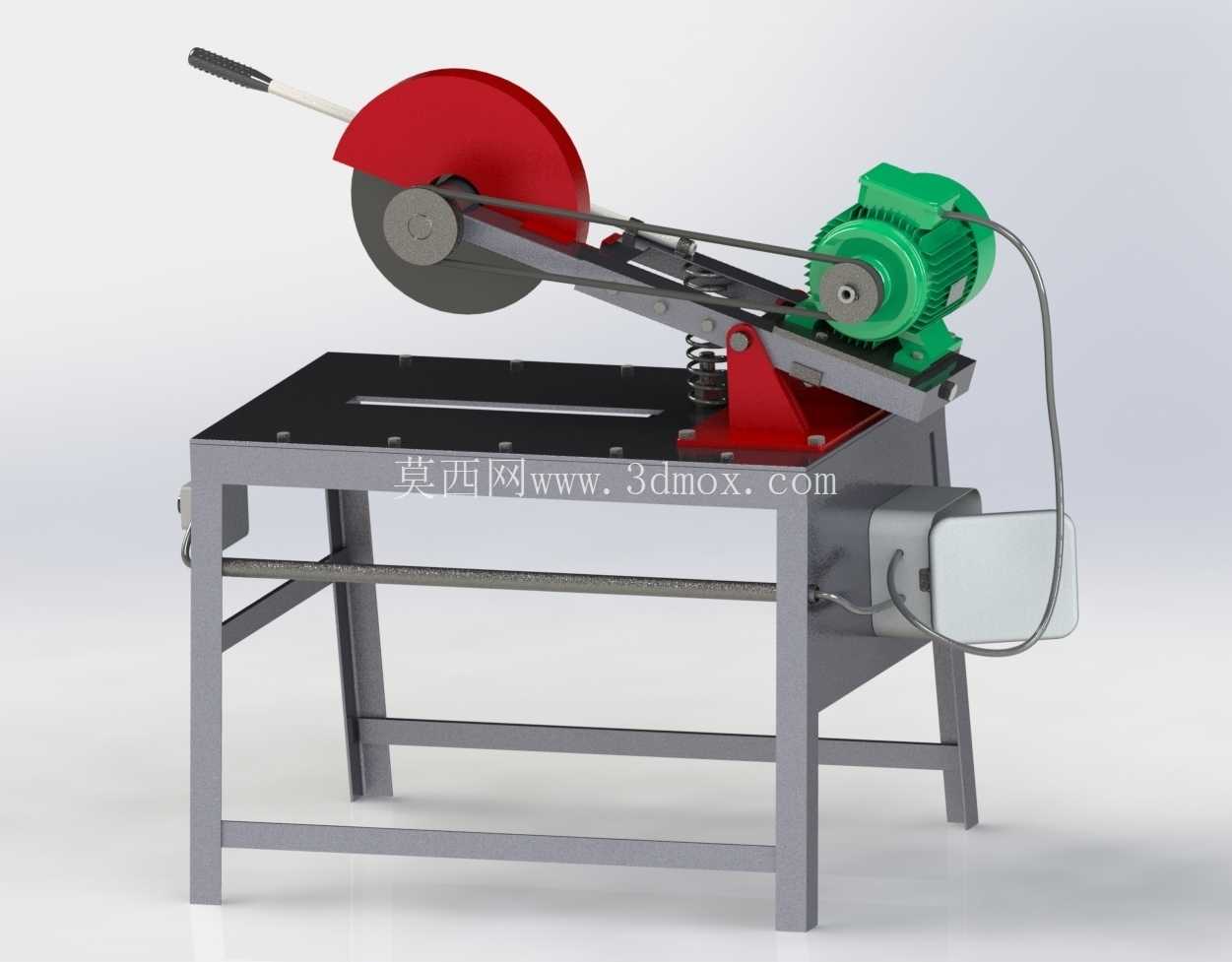

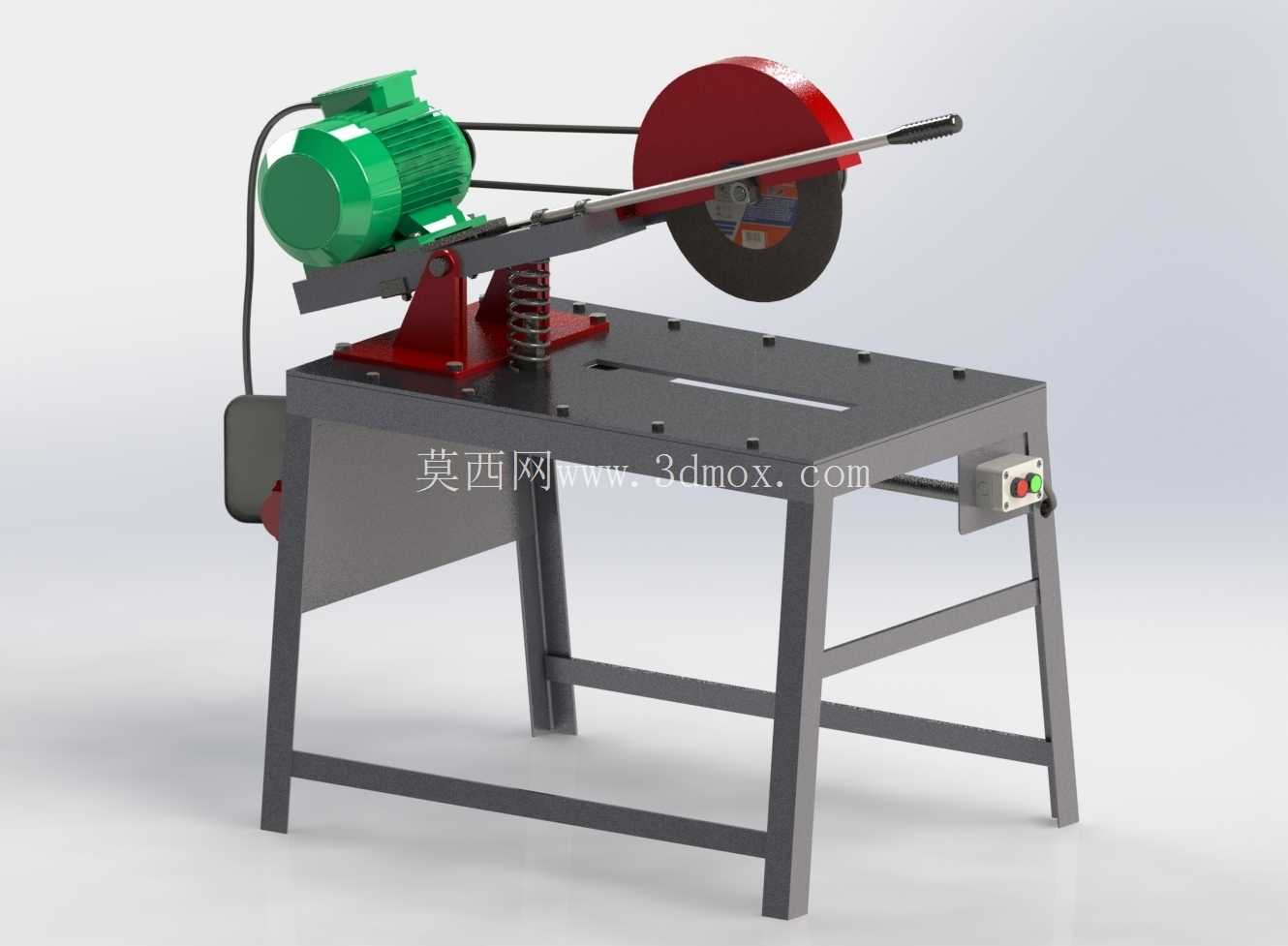

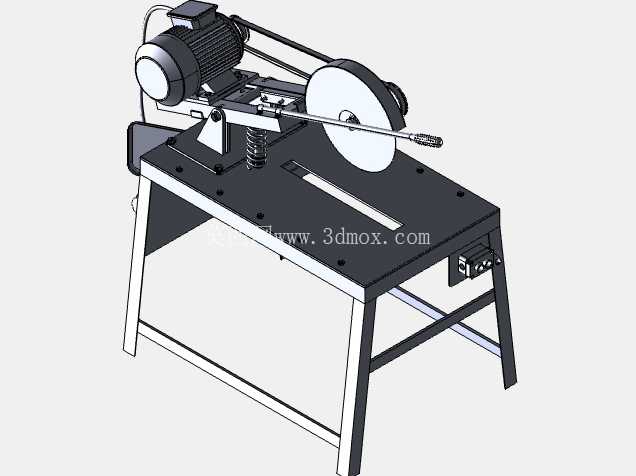

　　设备的操作台面采用加厚钢板铣平加工，台面表面做了防滑纹路处理，待切割的槽钢、工字钢、圆管、角钢等型材可直接放置在台面上，台面上预留了T型槽安装位，可根据切割需求加装快速压紧夹具，固定不同截面形状的工件，避免手动送料时工件移位。锯切执行部分采用摆臂式结构，摆臂的转轴位置经过受力校核，操作手柄延伸至操作人员站立的正前方位置，手柄长度经过杠杆比计算，操作人员施加较小的下压力就能带动锯片完成进给，长时间操作也不会产生过度的肢体疲劳。锯片的防护罩采用半包围结构，仅保留锯切接触工件的开口区域，防护罩采用薄钢板折弯成型，可阻挡锯切过程中产生的高温铁屑飞溅，防护罩上预留了排屑口，锯切产生的铁屑可顺着排屑口落入设备下方的集屑区域，便于日常清理。这款手动金属切割设备的结构设计，完全围绕小型机加工车间、五金维修站点、非标工装制作场景的日常下料需求展开，没有冗余的自动化结构，所有部件的排布都优先考虑操作便利性与维护成本控制。设备采用立式框架支撑结构，底部四条支腿采用方管焊接成型，支腿向外倾斜一定角度形成稳定的支撑面，无需额外打膨胀螺栓固定在地面，只要放置在平整的水泥地面上，就能承受锯切过程中的侧向冲击力，支腿底部预留了安装橡胶减震垫的螺纹孔，可根据现场地面平整度调整高度，避免锯切时机身晃动影响切口精度。

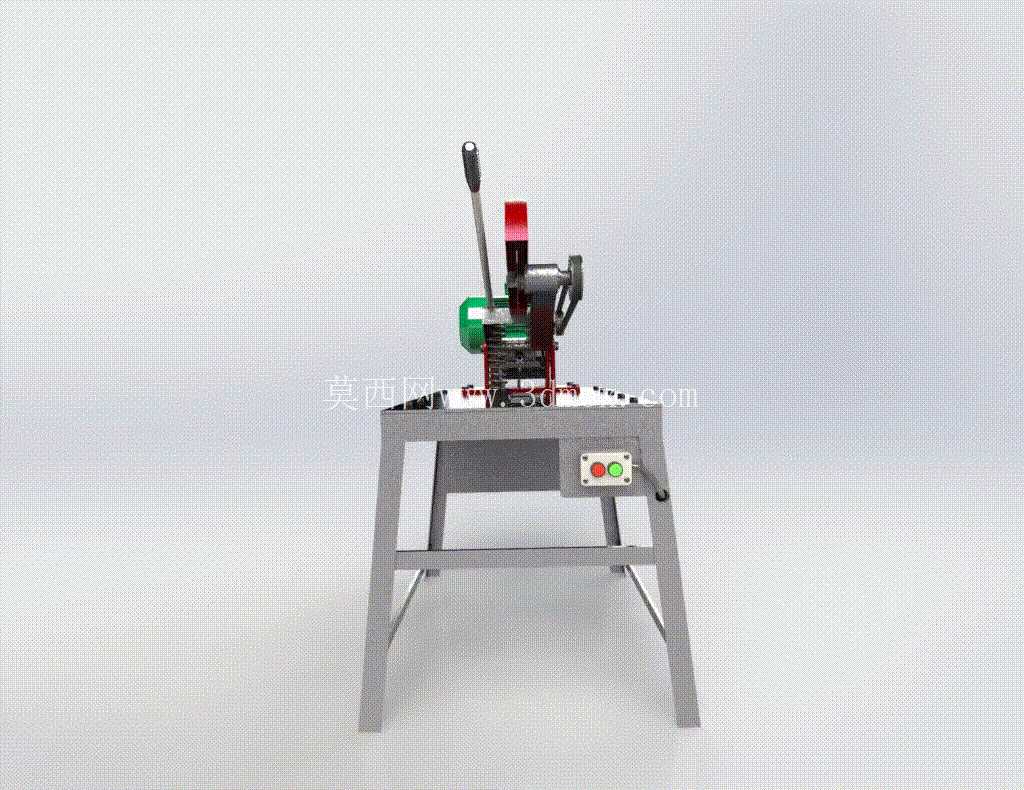

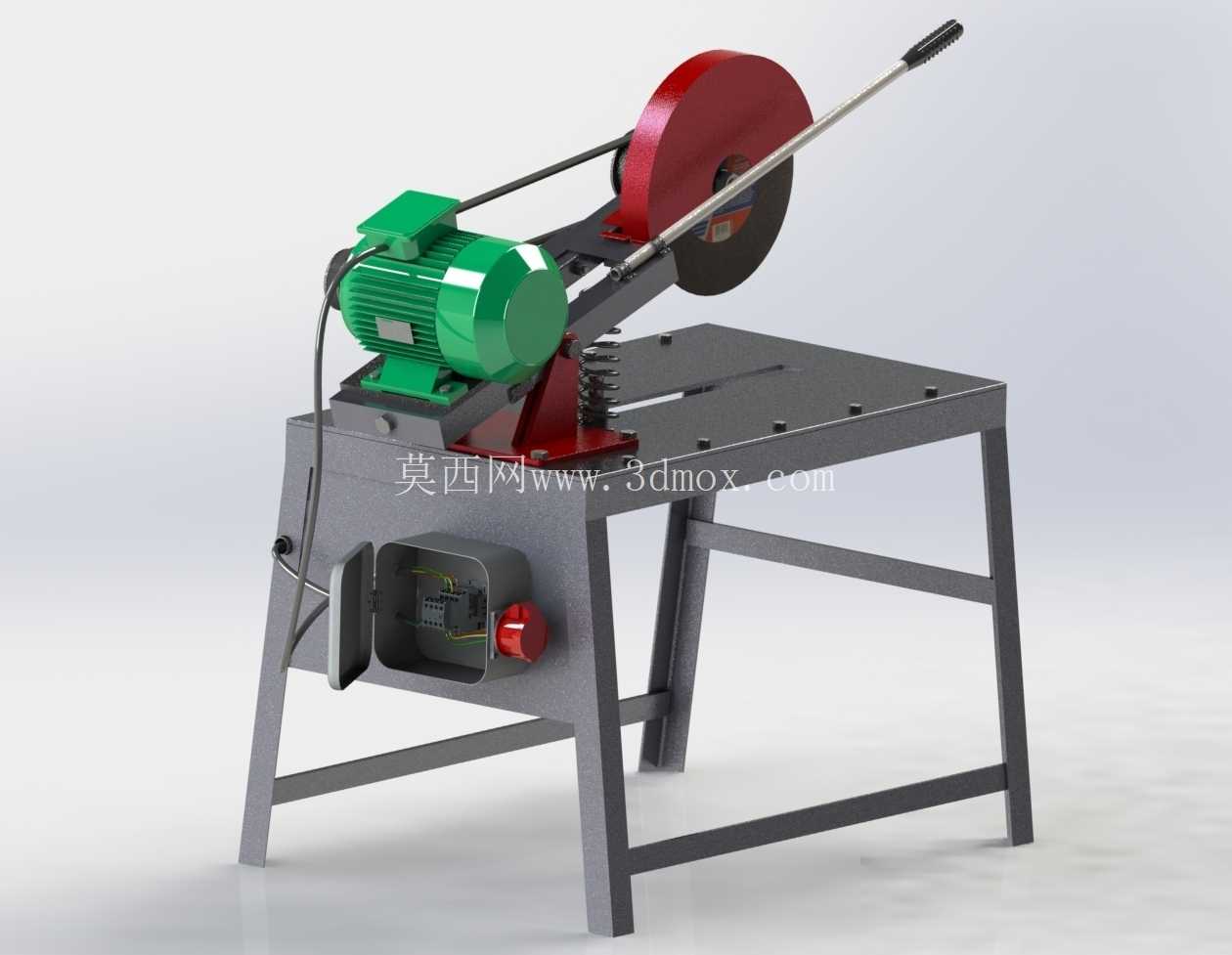

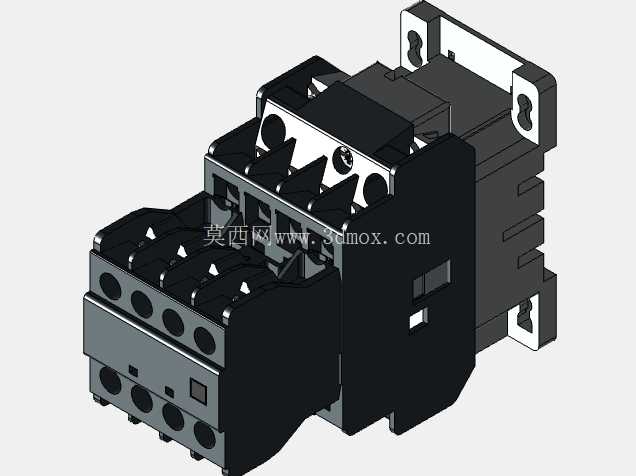

　　设备的控制按钮盒安装在台面靠近操作人员的一侧，采用红绿两个按钮分别控制启动与停止，按钮盒做了防水防尘处理，适配车间多粉尘、偶尔有切削液飞溅的使用环境，按钮的排布符合常规操作习惯，紧急情况下可快速按下停止按钮切断动力。锯片的动力传动部分采用皮带减速结构，电机安装在摆臂的后侧位置，通过皮带轮将动力传递到锯片主轴，皮带张紧度可通过调整电机安装座的位置进行调节，日常更换皮带无需拆解核心传动部件，维护难度极低。设备的锯切角度调节结构预留了扩展安装位，后续可加装角度旋转底座，实现0到45度范围内的角度切割，满足不同工件的斜切需求，当前版本的固定角度结构可保证垂直锯切时的切口平面度，切口偏差控制在普通下料作业允许的公差范围内。

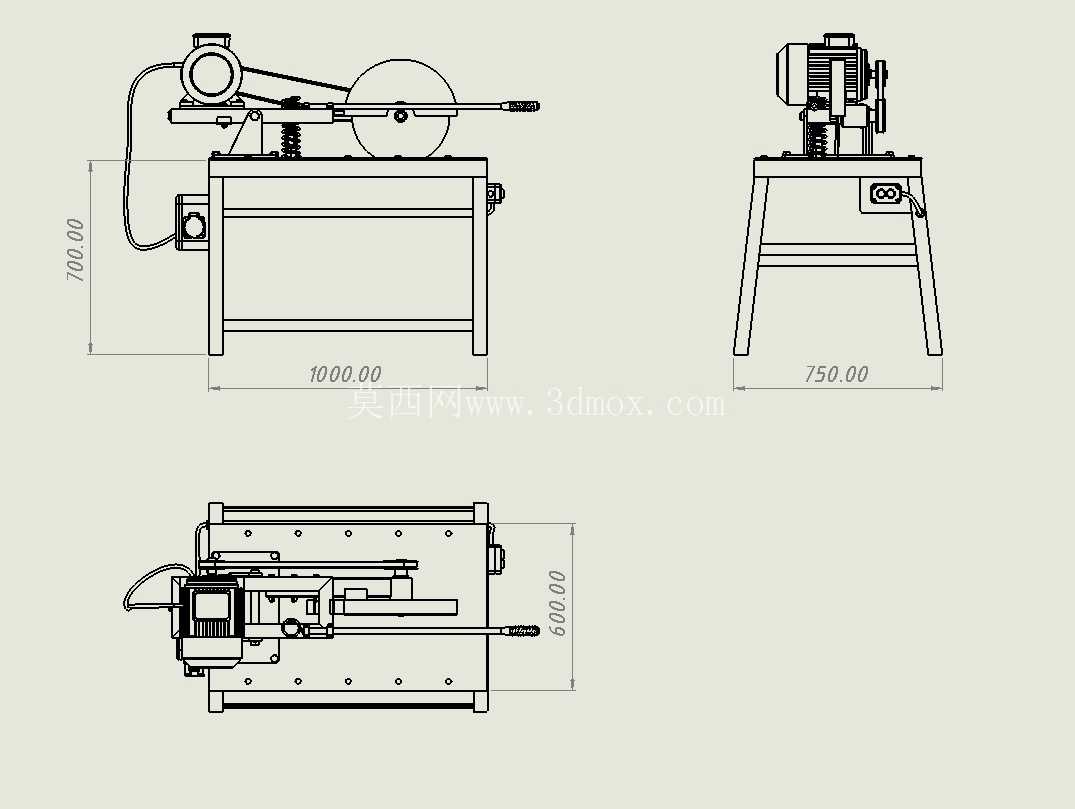

　　从安装边界来看，设备整体占地尺寸适配小型车间的角落放置，不需要预留过大的操作空间，操作人员站立在设备正前方，左右两侧预留半米左右的送料空间即可完成常规长度型材的锯切作业，设备整体重量控制在单人可借助简易工具移位的范围内，不需要起重设备辅助安装。在功能设计上，这款设备没有复杂的数控系统，所有操作逻辑符合一线操作工人的使用习惯，新入职的操作人员不需要经过长时间培训就能上手操作，设备的易损件如锯片、传动皮带、控制按钮都采用行业通用标准件，在本地五金市场就能采购到替换件，不会因为专用配件损坏导致设备长时间停机。

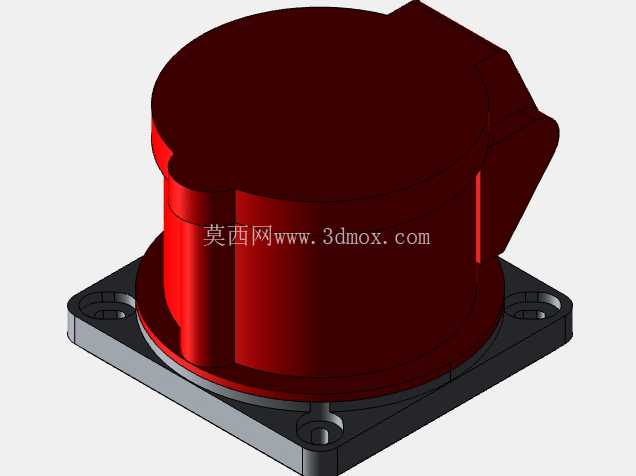

　　锯切过程中，锯片的进给速度完全由操作人员手动控制，可根据不同材质的金属材料调整下压力度，切割薄壁管材时减小进给压力避免管口变形，切割厚壁型钢时适当增加压力提升切割效率，相比全自动锯床，手动控制的方式对于小批量、多规格的零散下料作业灵活性更高，不需要提前编写程序或者调整复杂的参数，拿到工件调整好压紧位置就能启动切割。设备的电气部分走线全部藏在方管支腿的内部，外部没有裸露的电线，避免车间内搬运工件时刮蹭电线造成安全隐患，电机的散热风道设计避开了铁屑飞溅的方向，防止铁屑被吸入电机内部造成绕组损坏，延长电机的使用寿命。摆臂的复位采用内置弹簧结构，切割完成后操作人员松开操作手柄，摆臂会自动抬升到初始位置，不需要手动抬升锯臂，减少操作步骤。台面的靠山结构采用可调节设计，可根据需要切割的工件长度调整靠山位置，批量切割相同长度的工件时，只需要调整一次靠山位置就能保证所有工件的长度一致性，不需要每次切割都测量尺寸，提升小批量下料的作业效率。
