CNC铣床用BT40刀柄交换工装结构

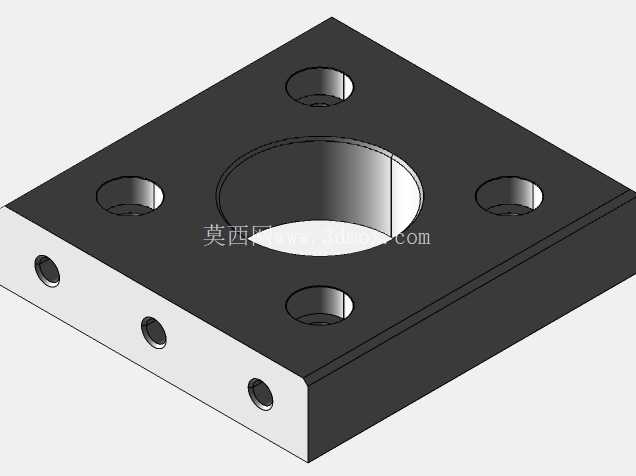

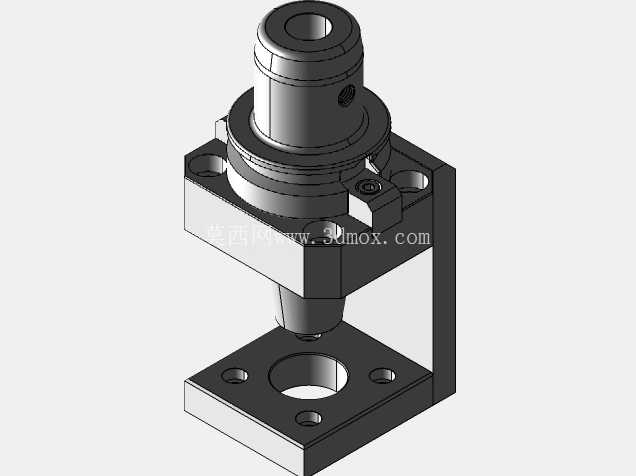

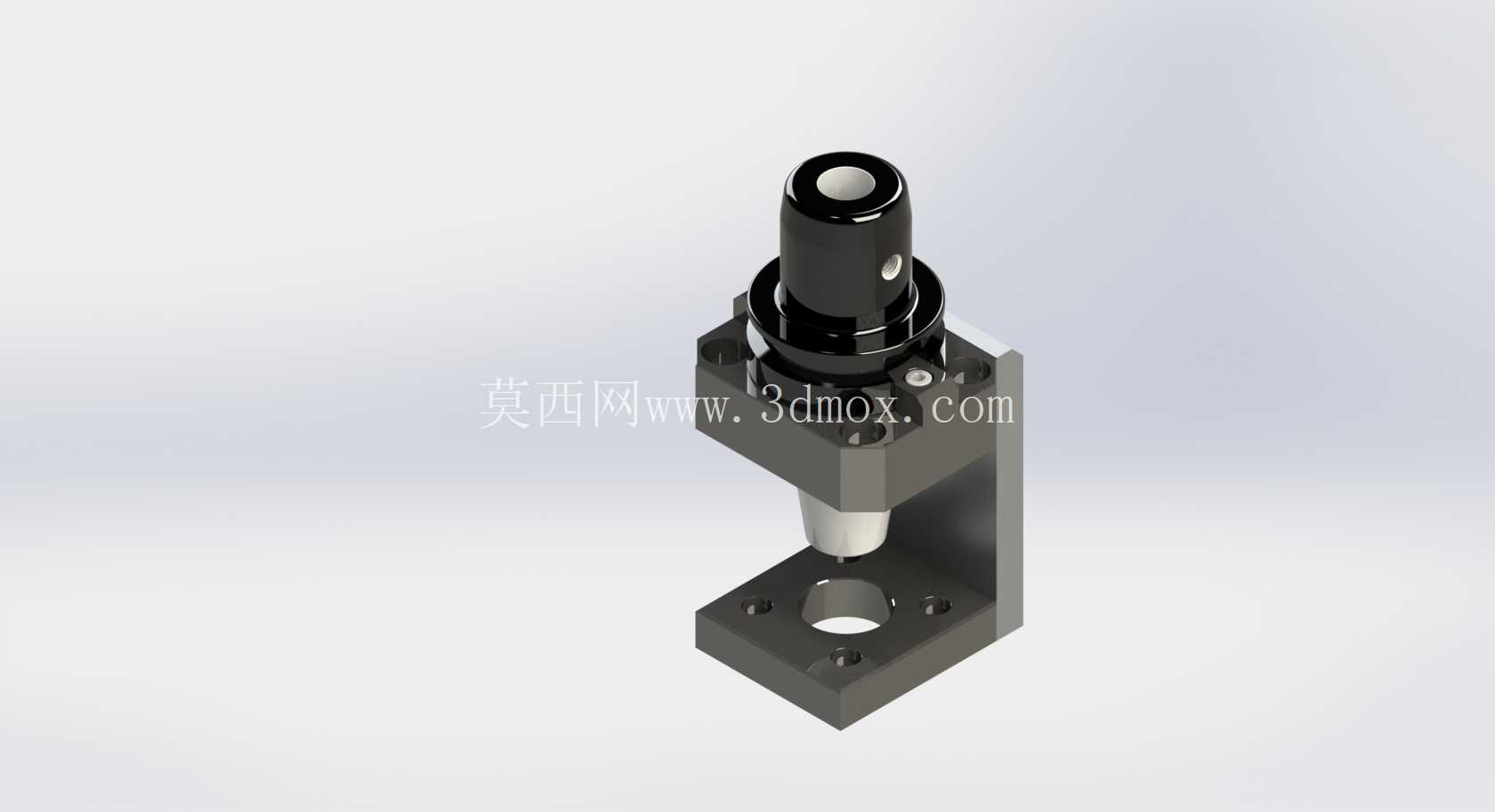

　　在立式加工中心、数控铣床的日常批量加工场景中，刀具交换的辅助工装直接影响换刀准备效率与刀柄装夹定位精度，这套BT40规格的交换工具，正是针对车间现场无自动刀库的中小型CNC铣床的手动换刀作业需求设计，可完成BT40刀柄的临时承托、定位与预锁紧操作，避免换刀过程中刀柄磕碰主轴锥孔、拉钉脱落掉落的问题。从结构功能来看，整套工装分为下部安装基座、中部承托支架与上部刀柄定位座三个核心部分，下部基座采用带沉头孔的方形安装板设计，四个安装孔位的孔距匹配常见铣床工作台的T型槽间距，可直接通过T型螺栓固定在工作台边缘或者专用工具台面上，安装后基座上平面的平面度公差控制在0.02mm以内，保证上部支架的安装垂直度，避免刀柄放置后出现倾斜。

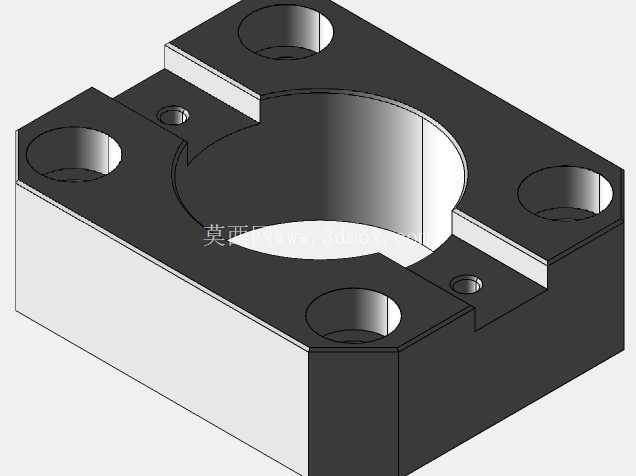

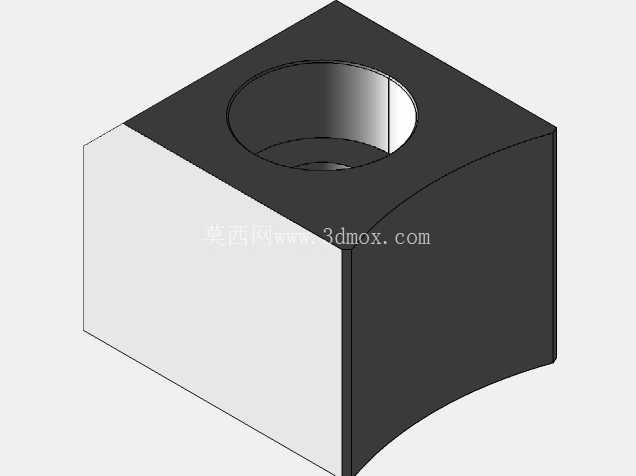

　　中部承托支架采用L型一体式结构，垂直立面与水平基座通过精密磨削加工保证90度垂直公差，立面的厚度经过受力校核，可承受BT40刀柄搭配常规铣刀的总重量，不会出现长期使用后的形变歪斜，支架的垂直高度经过测算，刚好匹配BT40刀柄装入主轴前的手持操作高度，操作人员在更换刀具时，可将刀柄锥部擦拭干净后直接放入上部定位座，无需弯腰或者手持沉重刀柄长时间对准，大幅降低换刀的劳动强度。上部的刀柄定位座是整套工装的核心功能部件，内孔锥度严格匹配BT40刀柄的7:24锥度标准，锥孔表面经过淬火处理，硬度达到HRC48-52，可避免长期放置刀柄造成的锥面磨损，保证每次放置刀柄时的同轴度定位精度，定位座侧面设置有侧向锁紧顶丝，可在刀柄放入后轻轻顶紧刀柄的传动卡槽位置，防止预安装拉钉、装卸刀具时刀柄转动，同时顶丝头部采用尼龙材质，不会刮伤刀柄的金属表面。

　　在实际加工场景中，这套工具可放置在机床工作台的非加工区域，操作人员完成一道工序的加工后，可将拆下的刀柄直接放置在该工装上，完成刀片更换、拉钉紧固、锥面清洁等操作，再将待更换的刀柄提前放置在工装上完成预检查，避免将带有切屑、拉钉松动的刀柄装入主轴，有效保护主轴锥孔不受损伤，减少主轴维修的成本。设计过程中，针对BT40刀柄的常见外形尺寸做了适配，定位座的内孔深度刚好覆盖刀柄锥部的配合长度，不会干涉刀柄上部的刀具夹头部分，不管是搭配ER夹头、面铣刀盘还是侧固式刀柄，都可以稳定放置；下部基座的安装孔做了长圆形的余量设计，可在一定范围内调整安装位置，适配不同T型槽间距的铣床工作台，不需要额外加工过渡板即可完成安装。

　　从使用边界来看，这套工装仅适用于BT40规格的7:24锥度刀柄，不可用于其他锥度规格的刀柄承托，安装时需要保证基座与工作台面紧密贴合，不可在基座下方垫放杂物，避免定位倾斜造成刀柄放置不稳；日常使用时需要定期清洁锥孔内的切屑与切削液残留，定期在顶丝位置涂抹润滑脂，避免顶丝锈死无法调节。在中小批量机械加工车间里，这类手动换刀辅助工装往往是一线操作人员根据实际作业需求自行设计制作，没有统一的商用标准件，这套结构的设计完全贴合现场操作的实际痛点，没有多余的复杂结构，所有加工面都可通过普通铣床、磨床完成加工，制作成本低，实用性强，可有效减少换刀辅助时间，降低刀柄与主轴的磕碰损伤概率，对于没有配置自动刀库的经济型数控铣床来说，是非常实用的现场作业辅助工装。
