13毫米开口梅花两用扳手结构设计

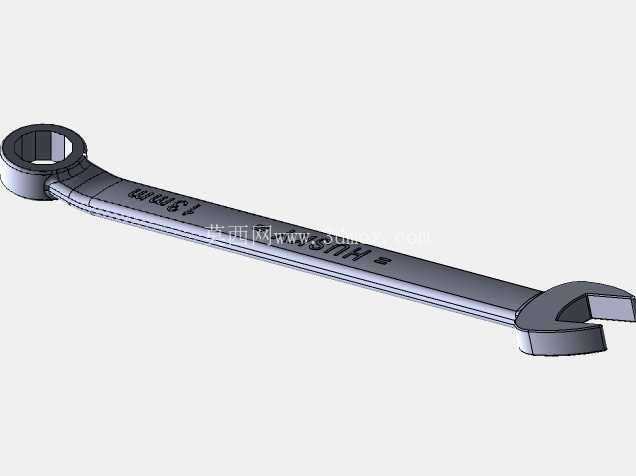

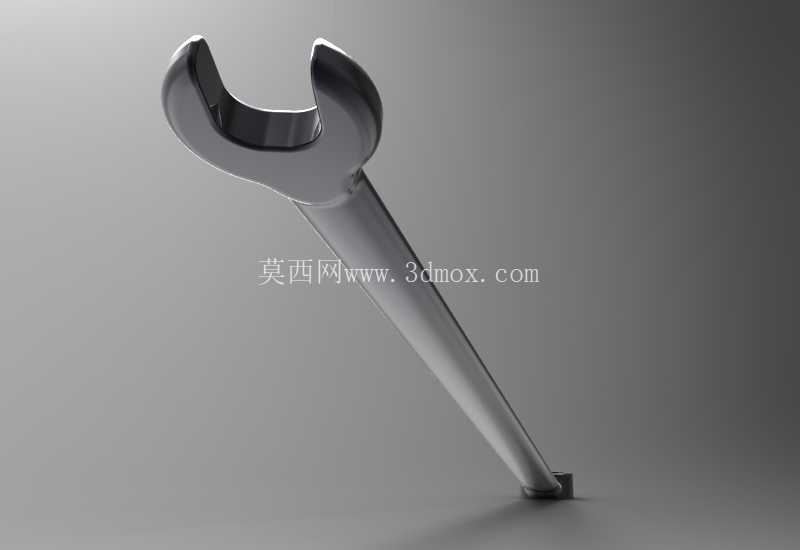

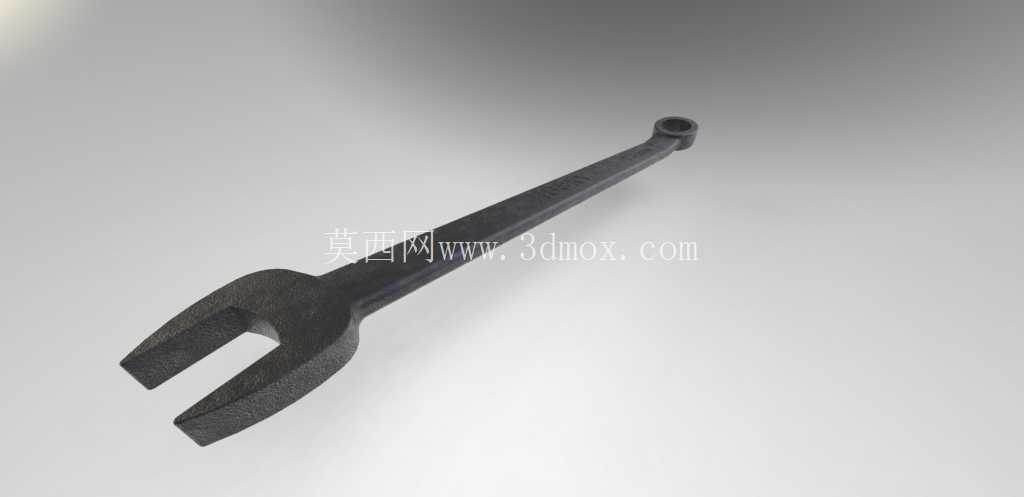

这款13毫米规格的两用扳手，是机械装配、设备维保场景中最常用的手动紧固工具之一，在产线装配工位、售后维修现场、五金加工车间、家用应急维修场景中都有极高的使用频次。从结构设计来看，它采用一端开口、一端梅花环的经典布局，开口端适配快速旋拧的作业需求，在螺栓顶部空间充足、需要快速套入退出的工况下，开口端可以直接从侧面卡入螺栓六角头，不需要从螺栓端部全程套入，能大幅缩短频繁松紧螺栓的操作时间，比如设备外壳护板的批量拆装、管线支架的位置调整这类需要反复拧动螺栓的作业，开口端的操作效率优势非常明显。而另一端的梅花环结构采用12角内孔设计，和螺栓六角头的接触面积更大，受力点均匀分布在六角的每个棱边侧面，不会像开口端那样在大扭矩施力时容易出现打滑、啃伤螺栓棱角的问题，在需要施加较大锁紧力矩、或者螺栓位置处于凹陷空间只能从端部套入的工况下，梅花端可以提供更可靠的扭矩传递，比如设备地脚螺栓的最终锁紧、传动部件连接螺栓的力矩复核，都需要依靠梅花端的结构特性来保证紧固可靠性，同时避免螺栓头损坏导致后续拆装困难。

从外形尺寸的设计逻辑来看，整体杆长经过力学优化，既保证了施加额定扭矩时杆身不会出现塑性变形，又不会因为长度过长导致在狭小空间内操作受限，杆身截面采用从两端向中间逐渐收窄的变截面设计，在保证两端受力部位结构强度的前提下，尽可能降低工具自身重量，减少长时间手持操作的疲劳感。开口端的开口尺寸严格适配13毫米外六角螺栓的对边尺寸，公差控制在手动工具的标准间隙范围内，既不会因为间隙过小卡滞在螺栓头上，也不会因为间隙过大导致施力时滑脱。梅花端的内孔和杆身采用圆弧过渡连接，避免应力集中导致大扭矩下端部断裂，梅花端的外圆做了倒角处理，方便在视线受阻的工位上快速对准螺栓头套入。杆身的表面做了哑光氧化处理，既可以提升工具的防锈能力，又能避免车间强光下反光晃眼影响操作，表面的细微纹理还能增加手部握持的摩擦力，沾有少量油污的情况下也能稳定握持不会打滑。

在实际使用的安装边界上，这款扳手适配的螺栓规格覆盖GB/T 5782、GB/T 5783等标准的M8外六角螺栓，对应的螺栓对边尺寸正好为13毫米，不管是4.8级普通强度螺栓还是8.8级中高强度螺栓，都能满足常规的紧固力矩要求，不会因为工具强度不足导致失效。在空间适配性上，开口端的头部厚度做了减薄设计，可以伸入到螺栓头部距离周边障碍物仅几毫米的狭窄空间内作业，比如电气柜内部接线端子的螺栓紧固、液压阀组安装面的螺栓锁紧，这类周边有管线、壳体遮挡的工位，薄型头部的设计能大幅提升工具的场景适配能力。梅花端的头部外径控制在合理范围，不会因为外径过大导致螺栓周边有凸起结构时无法套入，比如沉头孔内的螺栓、带凸台的连接部位，梅花端都能顺利套入螺栓头完成操作。

从设计落地的角度，建模过程中需要重点关注几个关键尺寸的公差配合：开口端的两个平行工作面的平行度、开口尺寸的公差带，梅花端12个角的位置度、内孔和杆身的同轴度，还有杆身过渡位置的圆角半径，这些参数直接决定了成品扳手的使用寿命和使用手感。如果开口平行度超差，会导致和螺栓头的接触面积变小，施力时应力集中在棱角位置，很容易啃坏螺栓头；如果梅花端的角位置度超差，会出现套入螺栓后间隙不均匀，大扭矩下容易崩齿或者打滑。另外杆身的硬度梯度设计也很重要，两端的工作部位需要达到较高的硬度保证耐磨和抗变形能力，中间的握持部位可以适当保留一定韧性，避免整体硬度过高导致摔落时容易断裂。这款扳手的三维模型完整还原了量产产品的所有结构细节，不管是用于工具类产品的结构设计参考，还是用于装配场景的工具干涉模拟、维修培训的演示素材，都能提供精准的尺寸参考，在做生产线工位的工具适配性验证时，直接导入这个模型就可以模拟扳手在工位上的操作空间是否充足，提前发现工装设计时的空间干涉问题，减少现场试装的调整成本。
