厚壁管材弯管加工适配工装结构设计

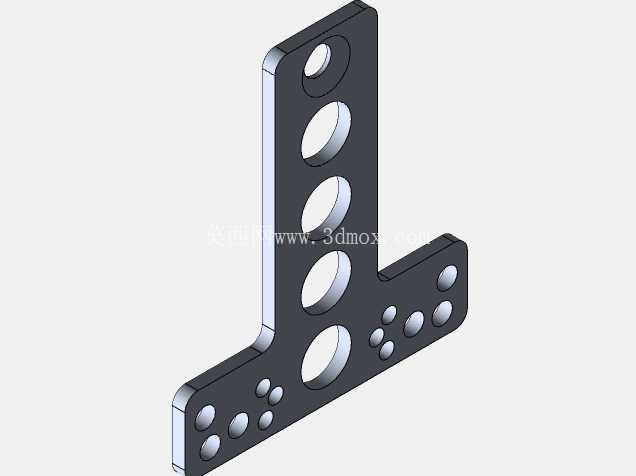

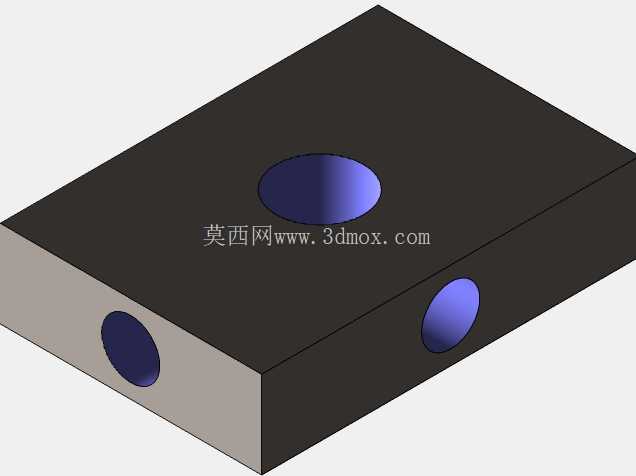

　　在现场管道预制、小型五金管材加工场景中，普通手动弯管设备面对壁厚超过常规规格的金属管材时，常出现夹持打滑、弯管段瘪皱、施力点偏移导致的角度偏差问题，这套适配结构正是针对这类加工痛点做的定向优化设计，可直接配套现有手动弯管机主体使用，无需对原有设备做大规模改造，就能大幅提升厚壁管弯制的成品合格率。整套结构的核心受力件采用L型立式支撑布局，支撑立板上排布了多组不同直径的定位圆孔，一方面是通过镂空去除非受力区域的冗余材料，降低整套工装的自重，方便现场作业时的快速拆装移位，另一方面这些孔位可配合不同规格的定位销，适配不同管径、不同弯曲半径的加工需求，不需要更换整套夹具就能覆盖常用规格的厚壁管材加工。

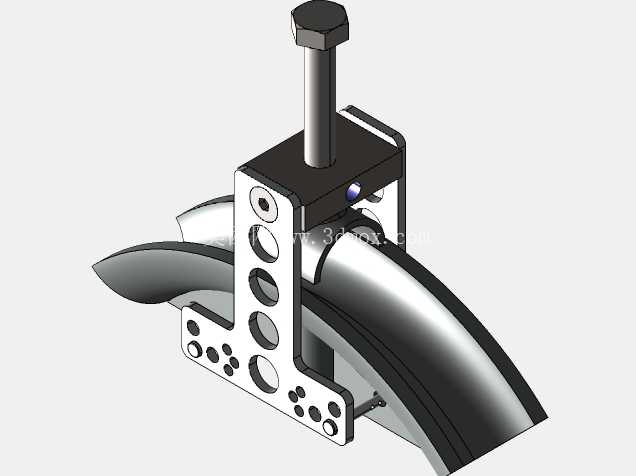

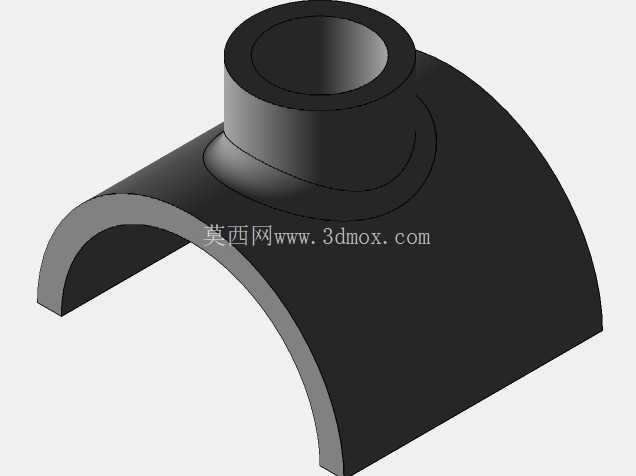

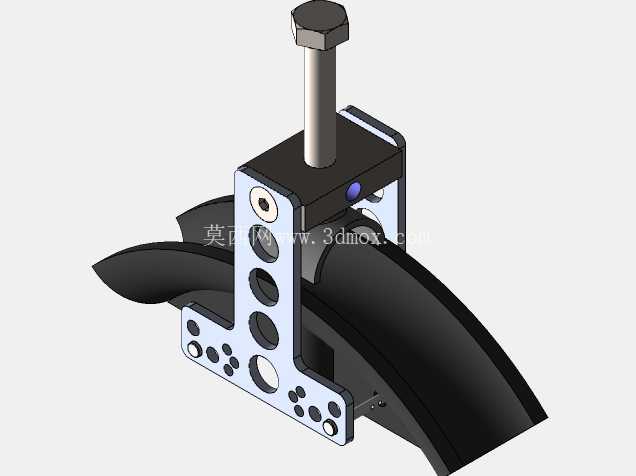

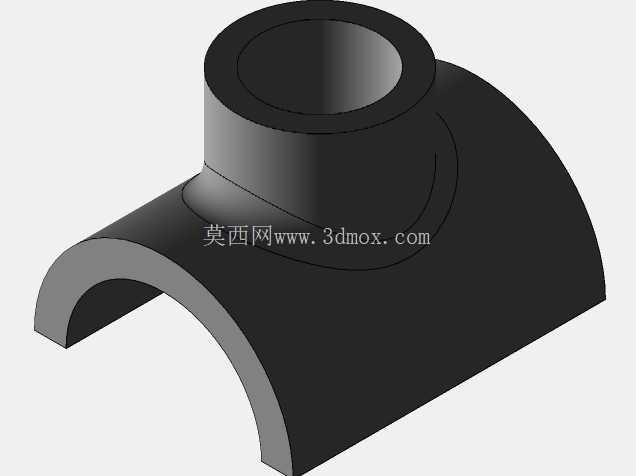

　　顶部的压紧螺杆采用标准六角头设计，可配合普通活动扳手、棘轮扳手施加压紧力，螺杆底部的压块与管材接触面做了仿形弧面处理，压合时能与管材外圆形成足够的接触面积，避免单点压力过大造成管材表面压痕，同时弧面的防滑设计能在弯管施力过程中牢牢锁住管材，不会出现轴向窜动影响弯管角度精度。支撑立板与底部定位托架的连接位置设置了可调节的锁紧结构，能根据管材的实际外径调整托架的开合角度，保证管材放入后，其弯曲中心与弯管机的驱动滚轮中心完全重合，从安装定位层面消除弯管过程中的偏心载荷，避免弯管段出现外侧壁厚过度减薄、内侧起皱的缺陷。

　　从安装边界来看，这套适配结构的连接接口完全匹配常规手动弯管机的安装槽位，整体安装后横向占用空间不超过原有设备的最大外轮廓，竖向高度仅比原有夹具高出一个螺杆行程的距离，在狭小的现场加工工位也能正常使用，不会和周边的管材堆放架、切割设备产生空间干涉。结构上的所有受力棱边都做了圆角过渡处理，既避免了作业过程中尖锐边角划伤操作人员，也能消除应力集中点，保证工装在反复承受弯管的大扭矩载荷时不会出现焊缝开裂、板材变形的问题。

　　在实际加工使用时，操作人员只需要先根据待加工管材的外径调整好底部托架的位置并锁紧，将管材穿入托架与压块之间的定位空间，拧动顶部的压紧螺杆直到压块完全贴合管材表面并施加足够的预紧力，就可以操作弯管机完成弯管作业，整个装夹过程不需要额外的辅助工具，单人即可在短时间内完成装夹定位，相比传统的焊接式固定夹具，能大幅减少不同规格管材切换时的调整时间。针对厚壁管弯制时需要更大扭矩的特点，这套结构的立板厚度、连接销轴的直径都做了针对性加强，所有转动配合的位置都预留了润滑脂加注空间，长期反复使用也不会出现配合面卡滞、磨损过快的问题，日常维护只需要定期清理接触面的金属碎屑、加注少量润滑脂即可，不需要复杂的保养流程。在管材适配范围上，通过更换不同厚度的防滑垫片、调整定位销的孔位，可覆盖常见的小口径厚壁金属管加工，包括给排水管道预制、小型钢结构框架的管材弯制、五金制品的管件成型等场景，弯制过程中管材的夹持稳定性远优于普通的平口压块夹具，能有效控制弯管段的圆度误差，减少后续校形的工作量。
