曲面型腔铸造模具成型结构

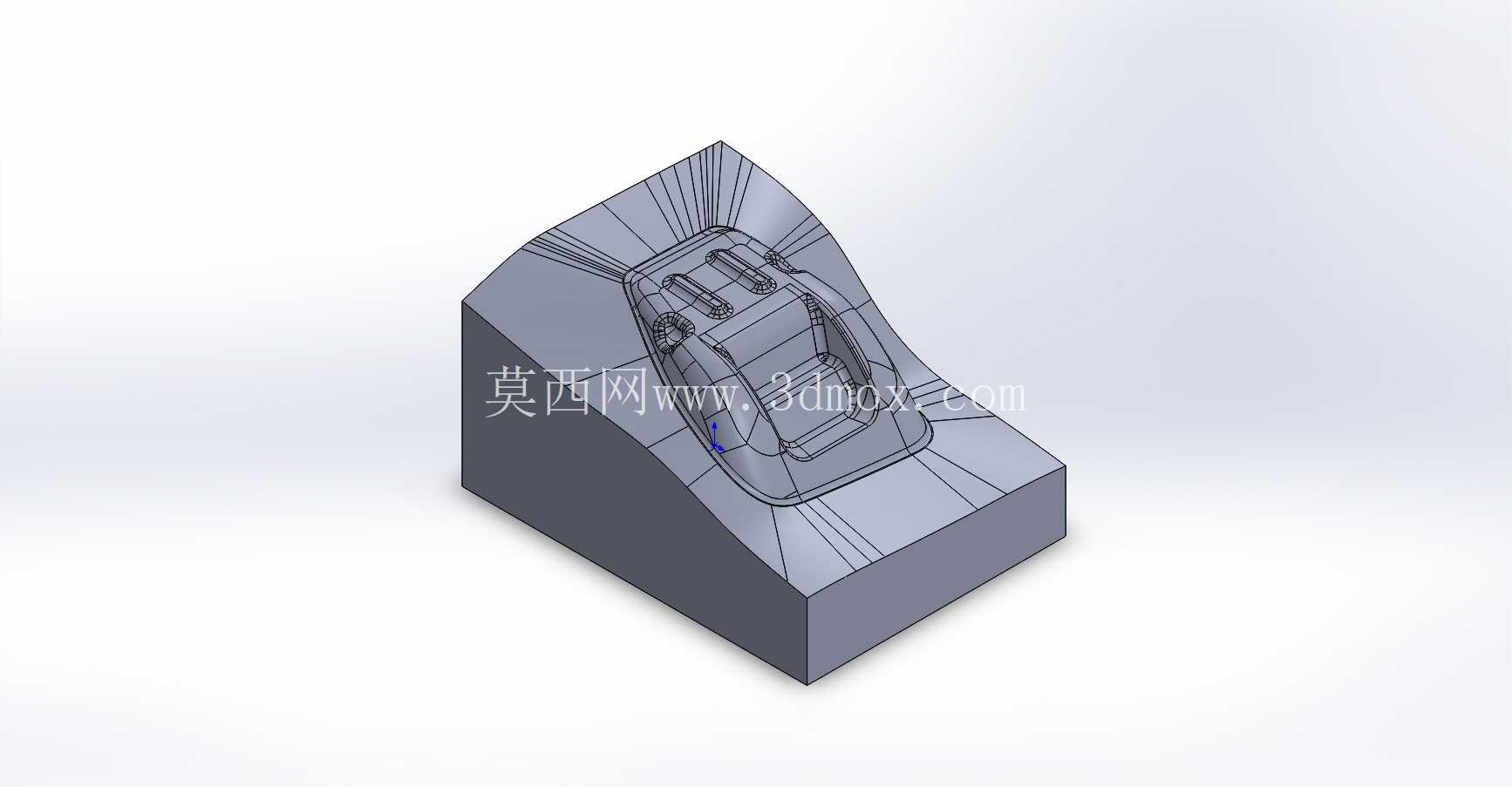

　　这套曲面型腔铸造模具的成型结构，主要面向中小批量带复杂曲面外观件的铸造成型工序，适配铝合金、锌合金等低熔点有色合金的重力铸造或者低压铸造生产场景，在汽配外观饰件、小型设备曲面壳体的生产线上应用较多，能够直接完成带复杂内凹曲面的铸件毛坯成型，减少后续机加工的余量与工序。从实际生产的使用逻辑来看，这套模具的成型部分直接决定了铸件的外观曲面精度，模胚整体采用方块式安装基准，底面为全平面加工，能够直接适配常规压铸机、重力铸造台的标准模架安装位，不需要额外制作转接工装，安装时只需要对齐模架的定位销孔，锁紧周边的固定螺栓即可完成装夹，对现场安装人员的操作要求较低，换模时间能够控制在常规工装的平均水平以内。

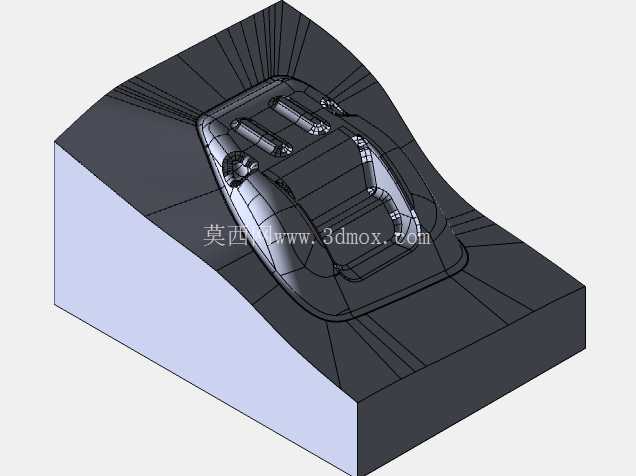

　　设计过程中首先围绕铸件的曲面脱模方向做了分型面的延展处理，将分型面顺着曲面的最大轮廓线向外做了平缓的斜面延伸，避免合模时出现封料不严的飞边问题，同时也方便开模时铸件能够顺利脱离型腔，不会出现曲面倒扣粘模的情况。成型腔的曲面部分做了均匀的壁厚预留，铸件的壁厚差控制在1.5mm以内，避免铸造过程中因为冷却速度不一致出现缩孔、变形的缺陷，型腔表面的流道走向顺着合金液的充型方向做了圆弧过渡，没有直角死角，能够减少合金液充型时的阻力，避免出现卷气、浇不足的问题。模胚的边角位置做了45度的倒角处理，避免现场搬运、装夹过程中出现磕碰伤，同时也减少了应力集中的问题，延长模具的使用寿命。

　　在排气设计上，顺着曲面的最高轮廓位置预留了排气槽的安装位，能够在充型过程中顺利排出型腔内的空气，避免铸件表面出现气孔缺陷。这套结构的安装边界比较规整，整体模胚的长宽高尺寸适配300吨以内的常规压铸设备安装空间，不需要对设备的模架做额外改造，直接可以上线使用。从结构细节来看，型腔周边的封料面做了0.1mm的凸起研合带，合模时能够保证封料压力均匀，减少飞边的产生，后续生产过程中只需要定期对研合带做打磨维护即可，维护成本较低。

　　对于结构设计从业者来说，这套结构的曲面分型处理思路、型腔壁厚均匀化的设计逻辑，都可以直接复用到同类带复杂曲面的铸造模具设计中，尤其是在处理带内凹曲面的外观件成型时，这种顺着脱模方向延展分型面的方式，能够有效降低脱模阻力，减少生产过程中的粘模故障。实际生产中，这套结构成型的铸件曲面轮廓度能够控制在0.2mm以内，后续只需要对分型面位置的飞边做简单打磨，就可以进入下一道机加工或者表面处理工序，能够有效降低后续工序的加工余量，提升生产效率。
