紧凑型台式砂光机三维结构设计

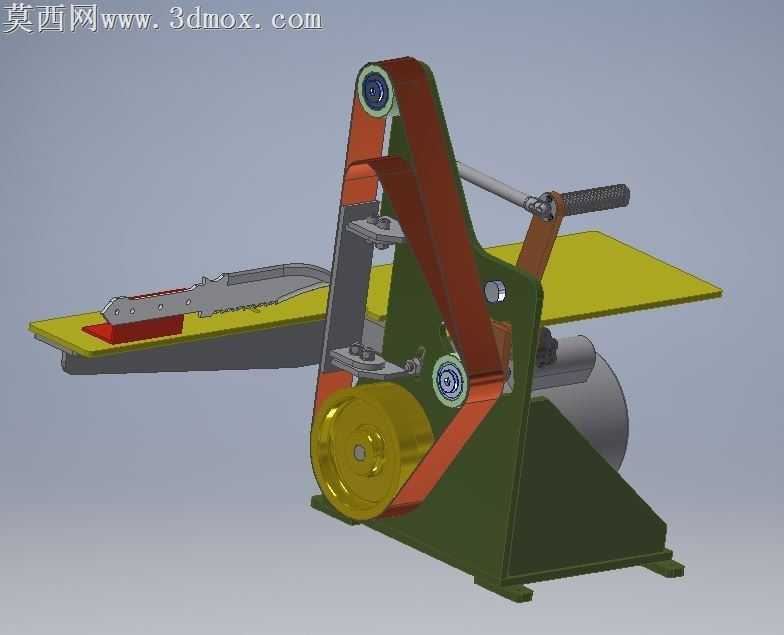

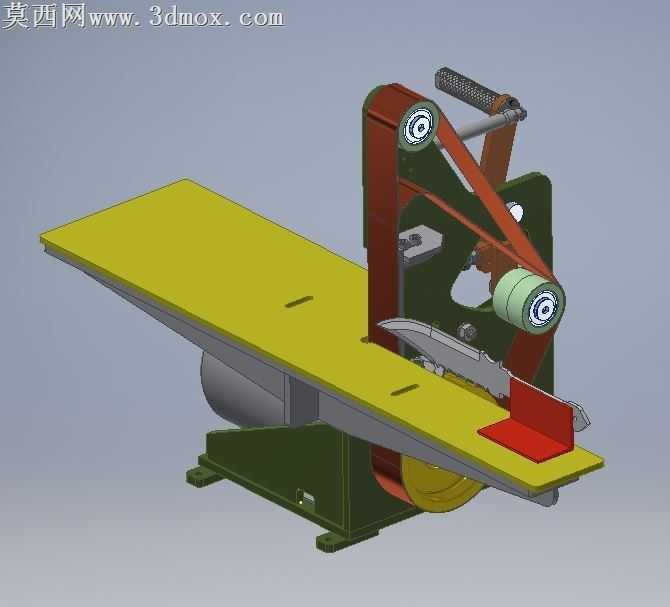

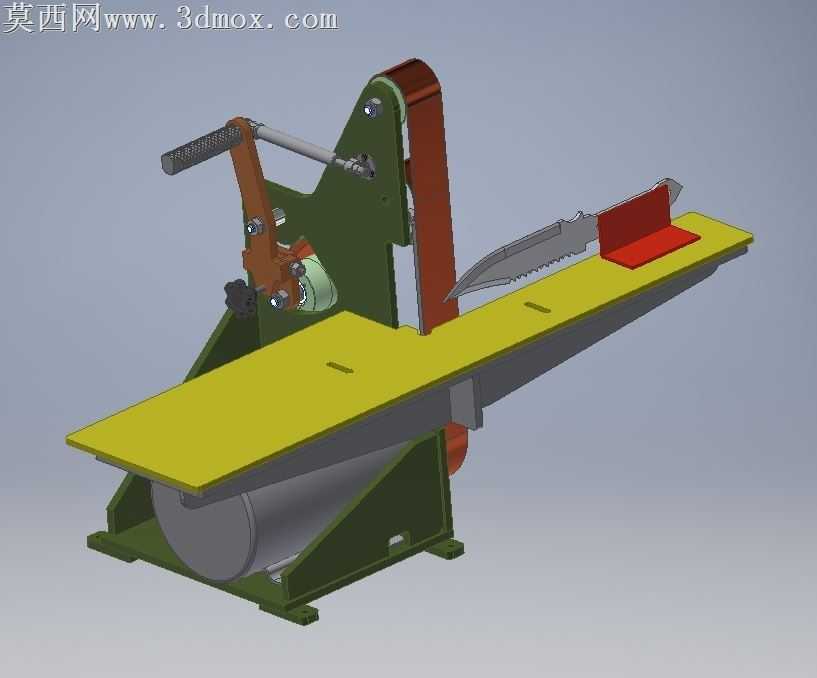

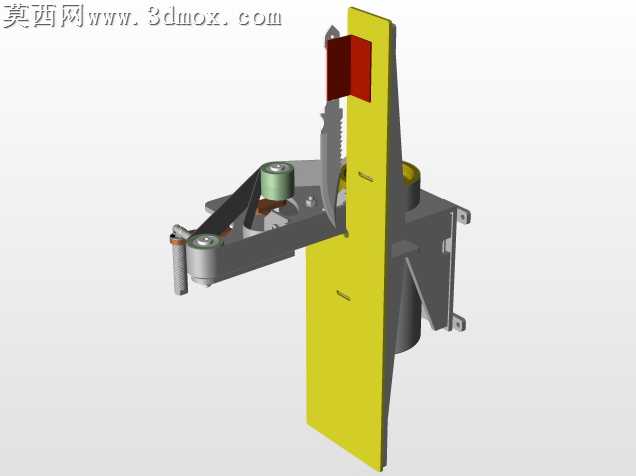

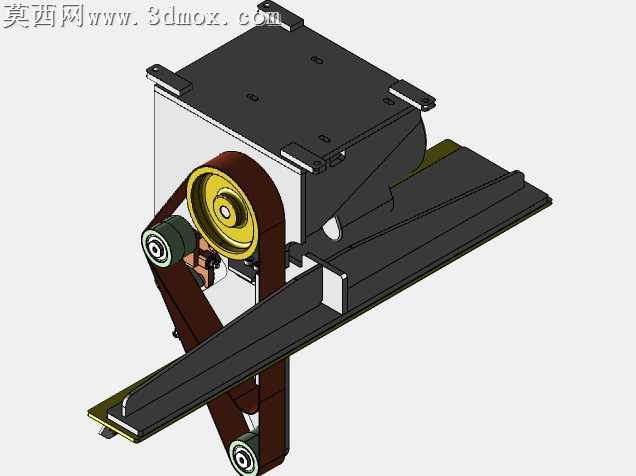

本作品为紧凑型台式砂光机的三维建模设计，整体采用台式卧式布局，在三维建模过程中严格遵循工业打磨设备的功能逻辑与尺寸规范，对设备各组成部件进行了1:1比例的参数化建模，完整还原了实体设备的装配关系与运行逻辑。建模阶段首先搭建设备的核心承载框架，采用深橄榄绿涂装的立式机架作为整体支撑结构，底部设置带安装孔的固定底座，可通过螺栓将设备稳固安装在工作台面，避免打磨作业时产生晃动偏移。机架上方集成砂带传动系统，包含上下两个导向轮与底部主动驱动轮，三个轮组呈三角布局张紧环形砂带，其中上部导向轮配套弹簧张紧调节结构，可通过顶部的手柄调整砂带张紧度，同时具备砂带跑偏微调功能，保障砂带运行平稳不偏移。设备前部延伸出明黄色的长条形工件工作台，工作台面开设两条平行的T型定位槽，可配套安装工件定位靠具，满足不同尺寸工件的打磨定位需求；工作台靠近砂带的位置设置鲜红色的可调式工件挡板，可根据打磨角度需求调整挡板位置，为工件打磨提供精准的角度限位，同时阻挡打磨碎屑飞溅。驱动部分采用内置式电机布局，电机隐藏安装在工作台下方的机架腔体内部，通过传动结构带动底部主动轮运转，减少设备外部突出结构，提升台式设备的操作安全性。建模过程中对各部件的材质进行了区分设置：机架与底座采用铸铁材质，赋予哑光深绿金属漆面质感；工作台采用加厚钢板材质，设置耐磨明黄色涂层；砂带采用耐磨复合磨料材质，还原砂带表面的粗糙磨粒质感；导向轮与驱动轮采用橡胶包边金属轮芯结构，还原橡胶层的弹性哑光质感；调节手柄采用防滑滚花金属结构，挡板采用钢板喷红漆质感，各部件材质区分清晰，渲染后可直观呈现设备的真实外观与结构层次。整体设计兼顾结构紧凑性与操作实用性，在有限的台式空间内整合了砂带打磨、角度定位、张紧调节等完整功能，各运动部件预留合理的装配间隙，无结构干涉问题，可直接用于设备加工生产的结构参考、组装工艺演示以及打磨操作培训使用，完整还原了紧凑型砂光机的工业设计逻辑与功能实现方式。
