紧凑型带式砂光机概念结构设计方案

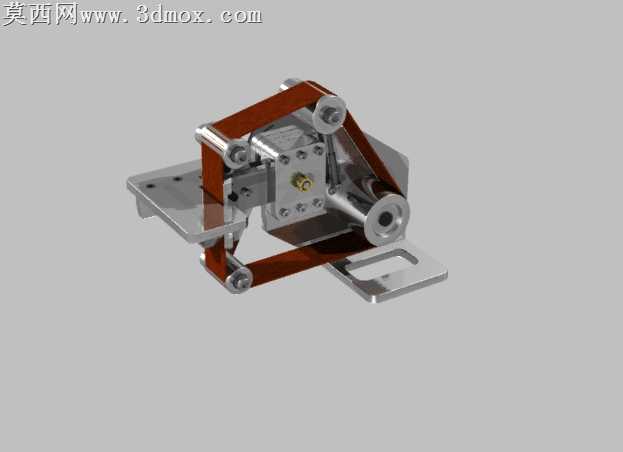

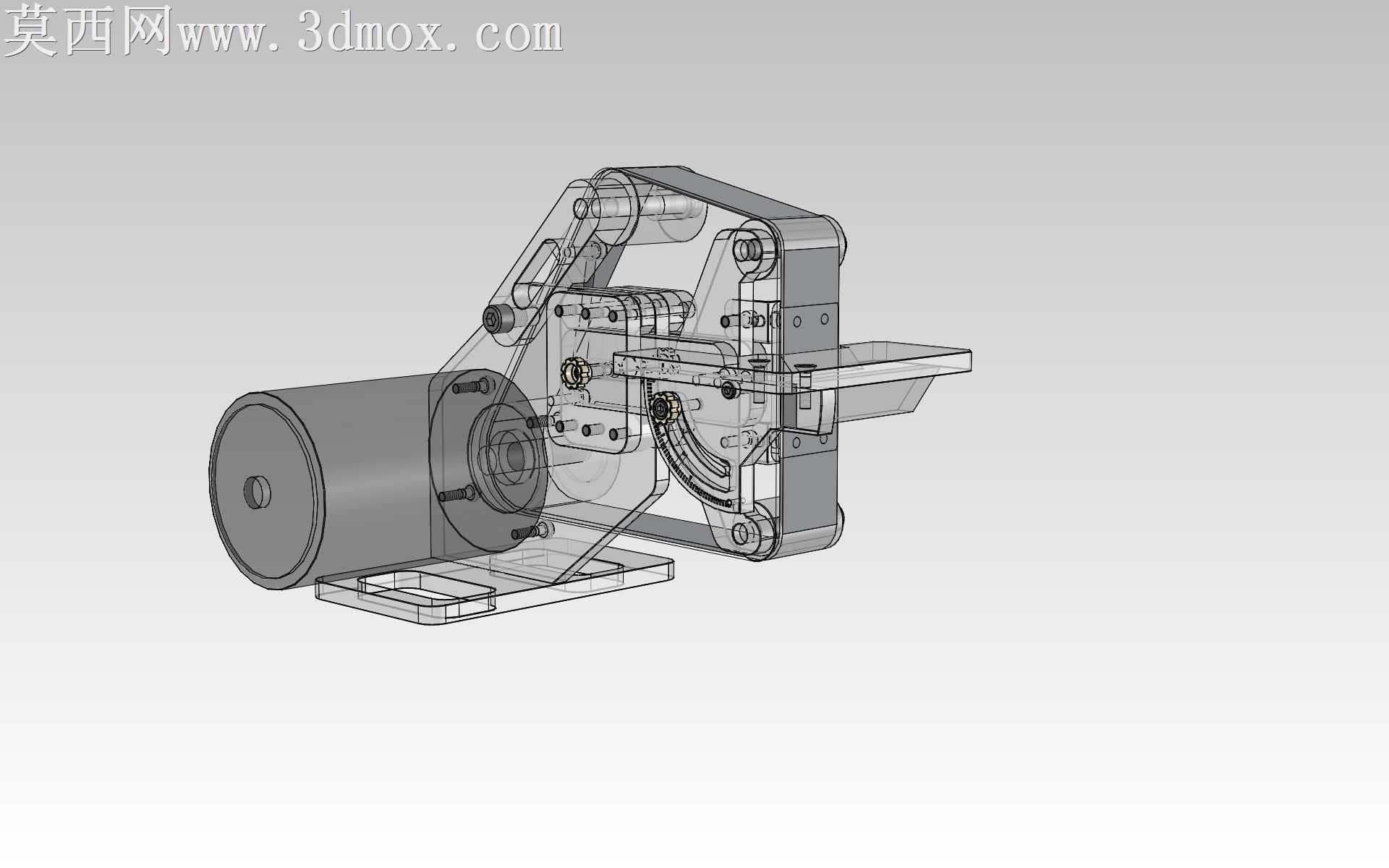

本作品为带式砂光机的概念设计三维模型，建模阶段采用参数化设计逻辑搭建整体装配框架，以驱动电机为核心动力基准，依次排布动力输出轴、传动轮组、张紧调节机构、砂带导向支撑结构与安装基座，所有零部件均按照实际加工装配的公差逻辑预留配合间隙，可直观呈现整机的装配层级与运动逻辑。渲染阶段采用半透明壳体与实体动力部件结合的展示方式，将外部防护壳体设置为半透磨砂材质，清晰展露内部的齿轮传动副、调节摆臂、轮系布局等核心结构，动力电机采用哑光金属灰材质模拟真实电机的铸铁外壳质感，传动轮、调节螺栓等部件采用亮面金属材质区分功能属性，安装基座采用略带纹理的工程塑料材质，不同材质的区分让整机结构层次清晰，无需拆解即可完整观察内部构造。结构设计上采用集成化布局思路，将驱动电机直接与传动腔体连接，省去冗余的传动连接部件，大幅压缩整机的横向占用空间；张紧调节机构采用弧形槽配合锁紧螺栓的结构，可通过摆臂的转动调整从动轮的位置，实现砂带的张紧度调节与快速更换，同时摆臂处设置的限位结构可避免调节超程导致砂带脱落；砂带的工作端设置平直支撑托板，可保证打磨作业时砂带的工作面平整度，满足平面打磨的精度需求；底部的安装基座预留标准化安装孔位，可适配不同的工作台固定场景，也可拓展加装手持握持结构转换使用形态。本概念模型的设计核心是为后续快速迭代设计、零件库适配提供基础装配框架，所有接口均采用通用化尺寸设计，可根据实际使用需求替换不同功率的驱动电机、调整轮系的传动比、更换不同长度的砂带规格，也可在现有框架基础上拓展加装防尘罩、集尘接口、角度调节工作台等附属功能部件，为后续的产品化落地提供灵活的设计基础，模型完整还原了带式砂光机的核心运动逻辑与装配关系，可用于设计方案验证、结构原理展示、零件库搭建等场景。
