层叠式手动研磨器具结构设计方案

这套层叠式研磨结构的设计，最初是针对小批量实验室粉料制备、小型加工场景下的手动研磨需求做的方案，区别于大型工业研磨设备的高产能定位，这类结构更适配单次处理量在百克级以内的物料研磨作业，常见于中药饮片粗磨、实验室合金粉料混匀研磨、小型珠宝加工的原石粗磨去表皮、家用香粉或咖啡粉的手动研磨场景，不需要外接动力源，全靠手动旋转上盖施加压力带动研磨齿完成作业，对没有供电条件的户外采样研磨、小型作坊的小批量试制场景适配性很强。

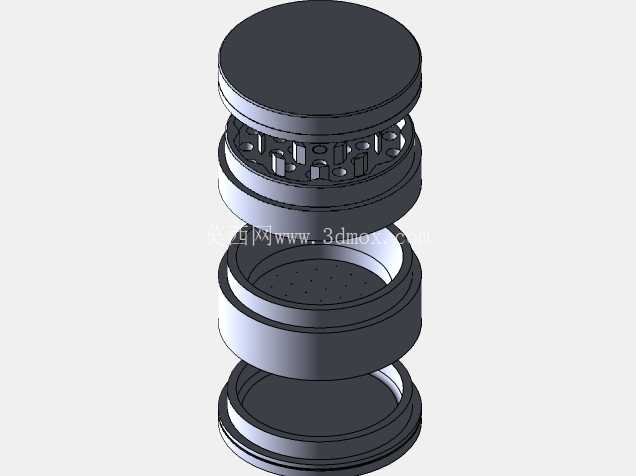

从结构分层来看，整套组件采用同轴堆叠的装配逻辑，最上层为施压端盖，外圆做了细微的滚花防滑处理，端面为平整平面，方便手掌按压施力，端盖下方集成的是带研磨齿的动磨盘，磨盘上的齿形采用交错排布的梯形凸台设计，齿高从中心向外围逐步降低，这样的排布逻辑是为了让物料在研磨过程中，受离心力作用从中心向外围移动时，逐步被从粗到细研磨，避免出现中心区域物料卡滞、外围研磨细度不均的问题。动磨盘下方对应的是定磨盘组件，定磨盘的齿形和动磨盘呈交错啮合状态，啮合间隙可以通过调整层间的旋转卡扣位置微调，以此适配不同研磨细度的需求，定磨盘上均匀分布的漏料孔，是让研磨达到细度要求的粉料直接漏入下方的储料腔，避免过度研磨导致粉料结块或者发热变质。

储料腔采用双层嵌套的筒式结构，内层为光滑的食品级接触腔（如果是加工食品类物料的场景），外层为结构加强层，筒壁厚度做了均匀的2mm壁厚设计，既保证手持握持的时候有足够的结构强度，不会因为按压施力出现形变，也不会因为壁厚过大导致整体重量过高，便携性下降。最下层为底座端盖，和储料腔采用螺纹旋合连接，底座端面做了同心圆的防滑纹路，放置在工作台面上的时候可以增加摩擦力，避免研磨过程中整体出现滑移，不需要额外的夹具固定就能稳定作业。

设计过程中最先考虑的是装配的同轴度问题，每一层的配合止口都采用了H7/h6的间隙配合公差，保证堆叠装配之后各层的旋转中心保持一致，不会出现旋转卡滞、磨盘偏磨的问题，所有配合端面都做了0.5mm的倒角处理，既方便装配的时候快速对位，也能避免锐边割手的安全隐患。磨盘齿形的设计经过了三次调整，最初的直齿设计容易出现物料卡滞在齿缝里的问题，后来把齿的侧边做了3度的拔模斜度，同时在齿根位置做了R0.3的圆角过渡，既方便加工脱模（如果采用铸造工艺批量生产的话），也能减少物料在齿缝的残留，清理的时候只需要用毛刷简单清扫就能把残留粉料清理干净。

从安装边界和外形尺寸来看，整套结构装配完成后的总高度控制在110mm左右，最大外圆直径为75mm，单手握持的时候刚好能覆盖整个筒身，手掌按压上盖的时候施力角度自然，长时间研磨作业也不容易出现手部疲劳。各层组件拆分之后的最大单件高度不超过35mm，日常收纳的时候可以拆分后放入小型工具包或者抽屉里，不会占用过多的存储空间。层间的连接采用旋转卡扣加硅胶密封圈的设计，卡扣的旋转角度为30度就能完成锁合，不需要旋转多圈螺纹，拆装清理的时候效率更高，硅胶密封圈的设置既可以避免研磨过程中细粉从层间缝隙漏出，也能在储存研磨好的粉料时起到一定的密封防潮作用，短时间存放粉料不需要额外更换储存容器。

在实际使用的场景里，这类研磨结构不需要复杂的维护，每次使用之后拆分各层清理残留粉料即可，磨盘的材质如果采用铸造不锈钢的话，硬度可以达到HRC45以上，长期研磨硬质物料也不会出现过度磨损，磨盘间隙的微调结构可以满足从粗颗粒到细粉的不同研磨需求，比如研磨咖啡粉的时候调大间隙得到粗研磨颗粒，研磨中药粉的时候调小间隙得到细粉，不需要更换磨盘组件就能适配不同的物料加工需求。和电动研磨设备比起来，这种纯机械结构的研磨组件没有电机、电池等易损部件，使用寿命更长，也不会出现电动设备运转发热导致物料风味流失或者性质变化的问题，对温度敏感的物料研磨适配性更好。
