带弹出复位结构的弯曲成型工装

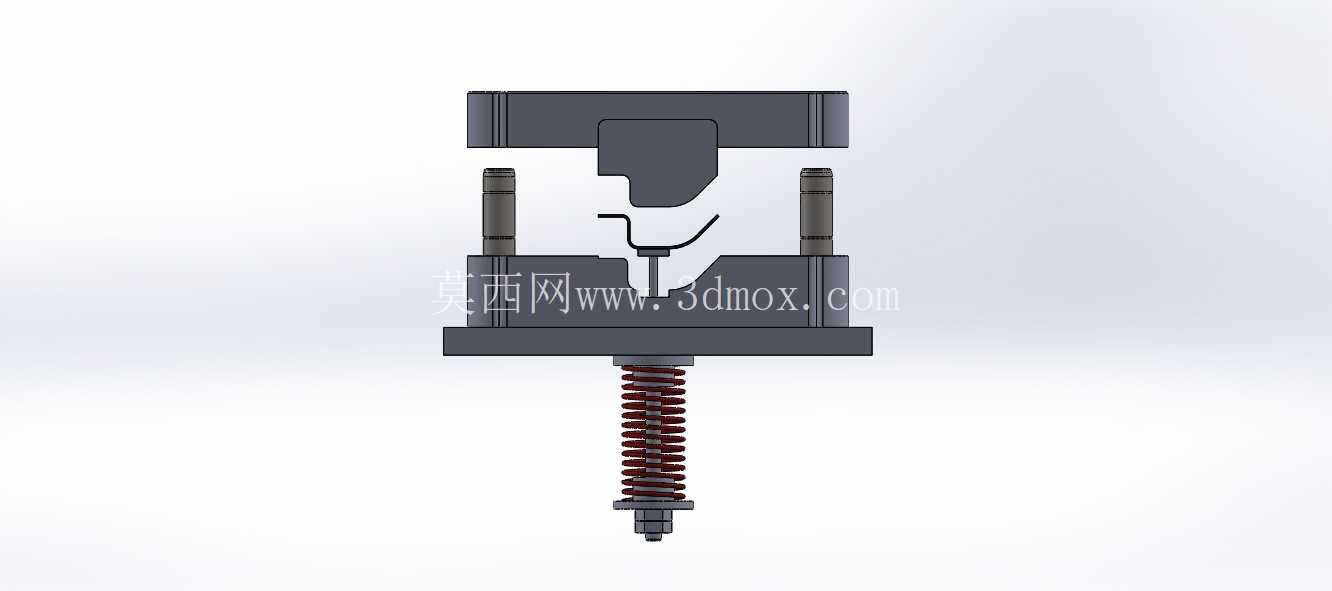

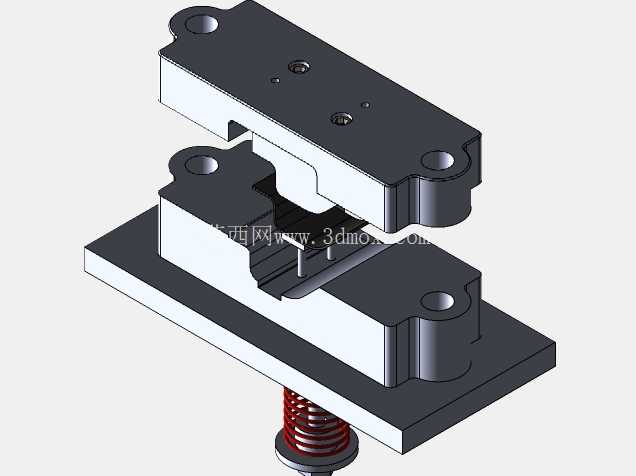

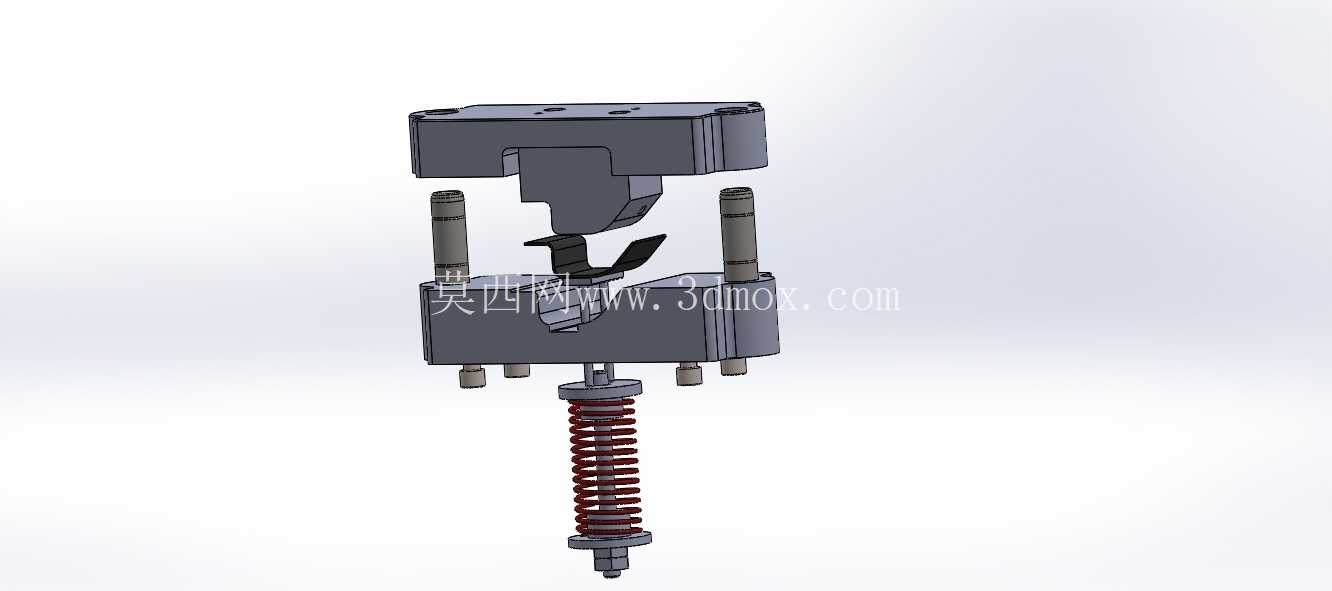

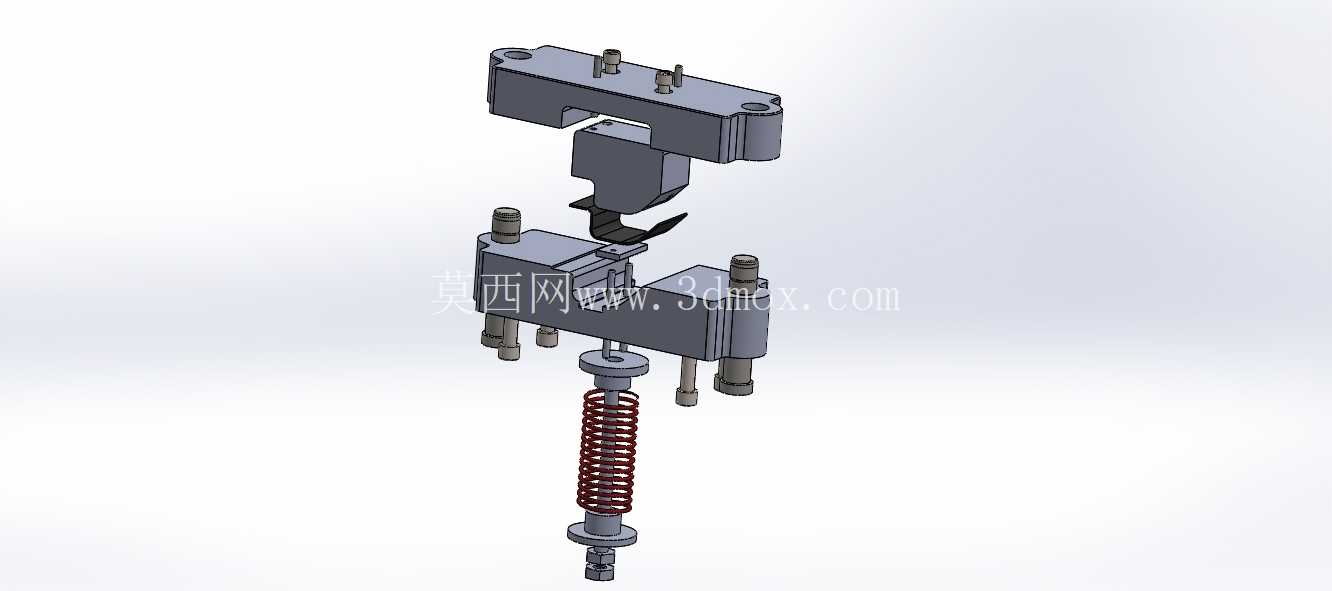

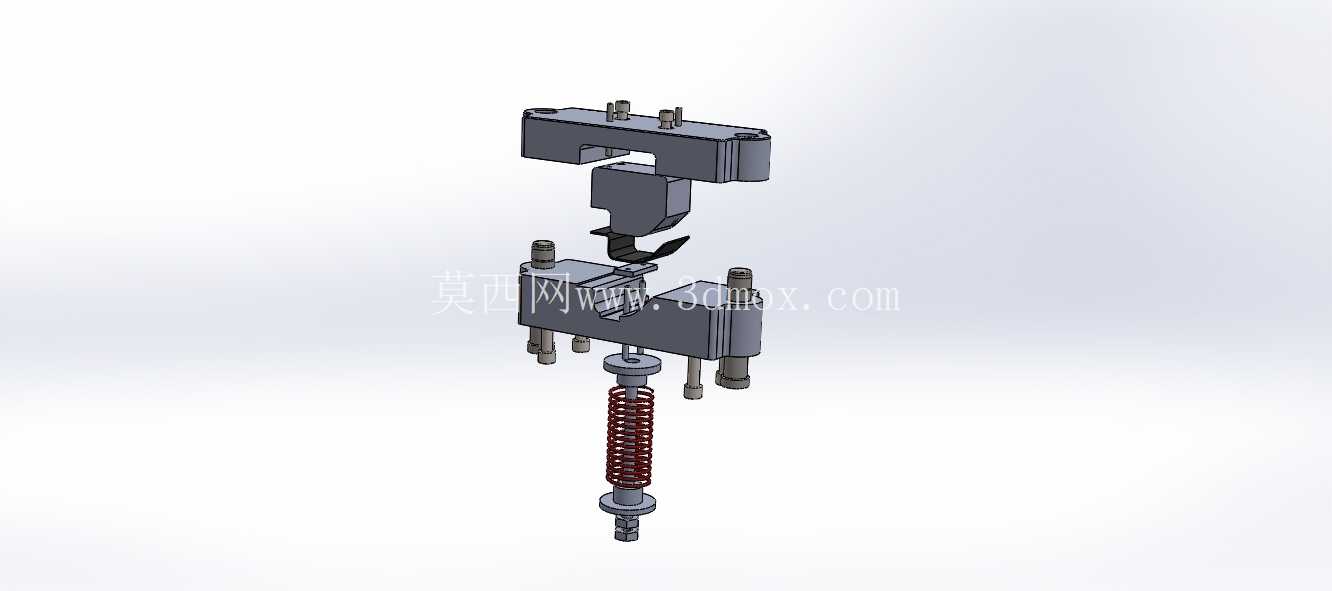

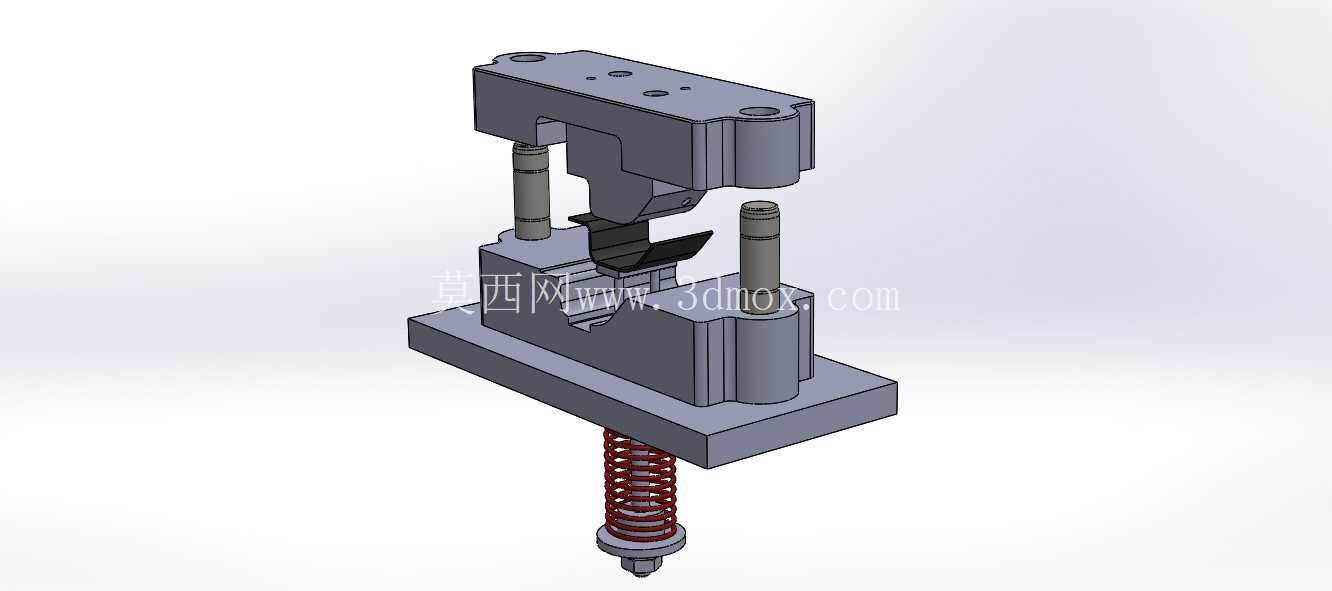

　　这套弯曲成型工装主要应用于五金冲压加工车间的小件折弯工序，适配常规开式可倾压力机的安装接口，可完成薄金属板类零件的单角或特定轮廓弯曲成型作业，在五金汽配、家电钣金、日用五金件的批量生产场景中十分常见。工装整体采用上下模对合的经典模架结构，上下模座通过两侧的导柱导套实现精准导向，避免合模过程中出现错位啃模的问题，导柱的长度设计充分考虑开模安全行程，保证上下模完全分离时导套仍不脱离导柱配合段，消除导向失效的风险。下模部分集成了弹性弹出系统，核心复位元件采用矩形截面圆柱螺旋压缩弹簧，相比普通圆线弹簧，矩形线弹簧在相同安装空间内能提供更大的复位力，且刚度特性更线性，能保证成型完成后工件被平稳顶出下模型腔，不会出现卡料、顶件偏斜的问题。

　　弹出系统的顶件块与下模型腔的配合间隙控制在0.02-0.04mm之间，既保证顶件动作顺畅无卡滞，又不会在工件表面留下压痕或飞边，顶件块的行程经过精确计算，刚好能将成型完成的工件顶出下模型腔表面5-8mm，方便操作人员取件或是搭配自动化机械手完成上下料作业。上模的折弯凸模采用整体式结构，成型工作面做了抛光处理，粗糙度控制在Ra0.8以下，减少折弯过程中材料流动的阻力，避免工件表面出现拉伤划痕，凸模与上模座采用内六角螺栓加销钉的定位连接方式，保证长期冲压作业中凸模不会出现移位，同时也方便后期根据不同工件的折弯需求快速更换凸模镶件。

　　整套工装的安装边界充分考虑了常规压力机的工作台尺寸与模柄安装规格，上模座中心设置标准模柄接口，可直接装入压力机滑块的模柄孔内通过螺栓锁紧，下模座设置了跨距适配的U型安装槽，可适配不同T型槽间距的压力机工作台，无需额外加工过渡连接板即可完成安装调试。在实际生产作业中，待加工的平板毛坯放置在下模的定位块上，定位块可根据毛坯的外形尺寸调整位置，保证每次送料的定位精度控制在0.1mm以内，压力机滑块下行时，上模先接触毛坯并带动毛坯向下贴合下模型腔，随着滑块继续下行完成弯曲成型动作，成型过程中弹簧被压缩储能，当滑块到达下死点后开始回程，弹簧释放弹力带动顶件块上行，将成型完成的弯曲件从下模型腔中顶出，完成一个作业循环。

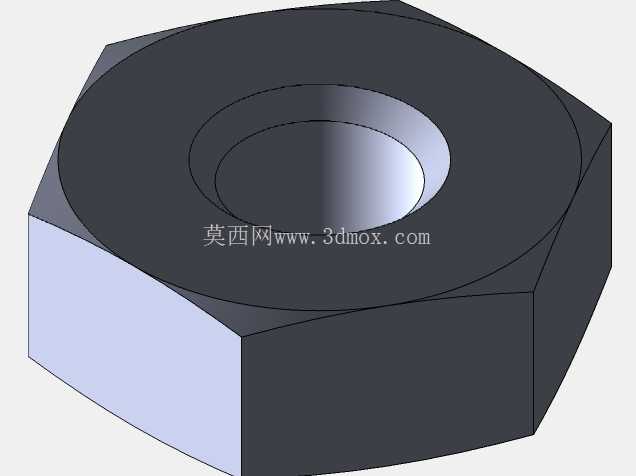

　　这套结构的设计重点在于平衡成型压力与顶件力的匹配关系，弹簧的预压缩量经过反复校核，既保证顶件时不会因为弹力过大导致工件变形，又能克服工件与型腔壁的摩擦力顺利顶出工件，同时导柱导套的配合精度选用H6/h5的间隙配合，保证上下模合模时的同轴度，避免折弯角度出现偏差。工装的所有连接螺栓、螺母均采用标准件，降低后期维护更换的成本，弹簧的安装位置设置在下模座的中心位置，保证顶件力的作用点与工件重心重合，避免顶件过程中工件出现偏斜卡滞。对于小批量多品种的折弯加工场景，这套工装还可以通过更换凸模、凹模镶块以及调整定位块位置，快速适配不同外形、不同折弯角度的工件加工需求，无需重新制作整套模架，大幅降低生产准备周期与工装制造成本。在结构强度校核方面，上下模座均采用45号钢调质处理，凸模、凹模镶块采用Cr12MoV模具钢淬火处理，硬度达到HRC58-62，保证长期冲压作业中不会出现变形、崩刃的问题，导柱导套采用轴承钢制造，表面渗碳淬火，耐磨性能优异，可承受数十万次的往复开合运动而不出现精度损失。
