对夹式8寸蝶阀工业管路控制构件

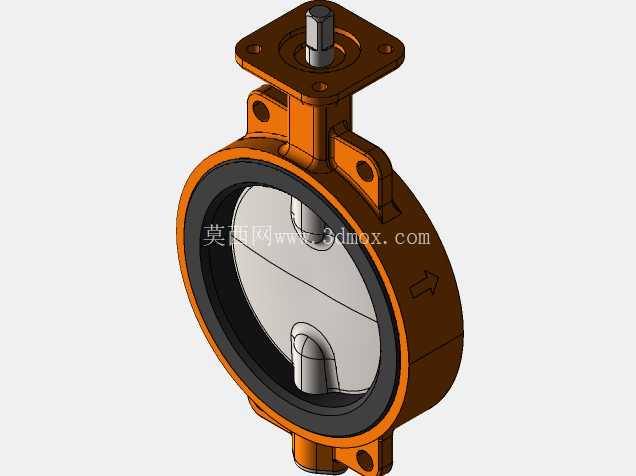

　　在市政给排水、暖通空调循环水、化工流体输送、冶金工艺管路这类对通断控制、流阻控制有明确要求的场景里，对夹式蝶阀是占比极高的管路控制部件，这次建模的8寸规格，刚好适配DN200公称通径的常规工业管路，是现场安装、运维、选型阶段接触频率非常高的一款阀型。从实际使用的角度看，这类蝶阀的核心作用是通过阀板绕阀杆的90度回转，实现管路的通断或者流量调节，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时不需要在阀体两端额外设置太长的法兰配对空间，直接夹在两片管路法兰之间，穿装螺栓紧固即可完成固定，对于空间局促的管井、设备夹层、集成化管廊排布场景，这种紧凑的结构优势非常明显。建模过程中首先要卡准的就是安装边界尺寸：8寸蝶阀的对夹安装厚度、法兰螺栓孔的分布圆直径、顶部阀杆驱动端的连接方头尺寸，都要和现场通用的安装规范对齐——顶部的方形安装法兰是用来配套手动手柄、蜗轮执行器、气动或者电动驱动头的，法兰上的四个安装孔位、中心高、阀杆方头的对边尺寸如果出现偏差，后续现场更换驱动装置的时候就会出现装不上的问题，这部分结构在建模时完全按照通用工业阀的安装接口做了还原，没有做自定义的非标改动。

　　从结构设计逻辑来看，这款蝶阀采用中线型结构，阀板的回转中心和管路中心、密封面中心重合，这种结构的好处是启闭过程中阀板和橡胶密封圈的摩擦行程短，启闭力矩小，密封圈的使用寿命更长，日常维护的时候只需要拆开阀体周边的紧固件，就能更换橡胶密封圈，不需要把整个阀体从管路上拆下来，运维的便捷性很高。阀体部分采用一体式铸造结构，建模时还原了铸造件的壁厚均匀性，避免出现壁厚突变导致的铸造应力集中问题，阀体两侧的定位凸台是安装时和管路法兰对位用的，能防止阀门装夹过程中出现偏心，导致密封面受压不均出现泄漏。阀板的流线型结构是建模时重点处理的部分，常规平板式阀板在全开状态下的流阻偏高，这款阀板做了弧面过渡，介质流过的时候不会形成明显的涡流区，能有效降低管路的压力损失，对于长距离输送的管路系统，这种低流阻设计能减少泵组的扬程损耗，降低长期运行的能耗。阀杆和阀板的连接采用穿销固定，建模时还原了连接销的装配位置，这种连接方式能避免阀板在长期启闭过程中出现和阀杆打滑的问题，即使在带压启闭的工况下，也能保证扭矩的可靠传递。密封部分采用全包覆橡胶圈结构，橡胶圈嵌在阀体的内槽里，阀板关闭时和橡胶圈形成整圈的线密封，这种密封结构在低压给排水、常温清水、弱腐蚀性流体的工况下，密封可靠性非常高，而且橡胶圈的材质可以根据输送介质的不同更换丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质，适配不同的介质温度、腐蚀性要求。从安装适配性来看，这款8寸蝶阀的结构可以适配PN10、PN16两个常用压力等级的管路法兰，不需要额外调整阀体结构，只要匹配对应压力等级的螺栓紧固件就能满足安装要求，对于现场选型来说，这种通用化的接口设计能减少备件的库存种类，降低运维的备件成本。

　　建模过程中没有做多余的装饰性结构，所有的倒角、拔模斜度都按照实际铸造和机加工的工艺要求设置：阀体和阀板的非加工面保留了铸造圆角，避免应力集中；阀杆和阀体配合的轴颈部分做了精度更高的配合面还原，对应实际加工时的粗糙度要求；顶部驱动法兰的安装面做了凸台加工面的区分，和铸造面形成明确的工艺分界，方便后续出工程图的时候标注加工要求。在实际工程选型里，这类中线对夹蝶阀通常用在介质温度不高于120摄氏度，公称压力不超过1.6MPa的管路上，不适合用在高温高压、含有硬质固体颗粒的介质工况，因为固体颗粒会卡进密封面和阀板的间隙里，导致密封面磨损出现泄漏，建模时也还原了密封结构的间隙设计，能直观看到密封副的配合位置，方便设计人员在做管路排布的时候判断阀门的适用场景。

　　另外，阀体上的流向标识在建模时也做了还原，虽然中线蝶阀可以双向承压，但是现场安装时通常会按照标识的流向安装，能让阀板的承压方向更合理，减少阀杆长期承受的单向载荷，延长阀门的使用寿命。整个模型的结构拆分完全按照实际装配逻辑来做，阀体、阀板、阀杆、密封圈、顶部连接法兰都做了独立的零件结构，方便后续做装配仿真、干涉检查，也可以直接导出工程图用于生产参考，对于做管路系统设计的人员来说，这个模型可以直接导入到管路装配体里，用来校验安装空间、排布法兰位置、检查和周边管路构件的干涉情况，不需要再重新建模，能有效提升设计阶段的工作效率。
