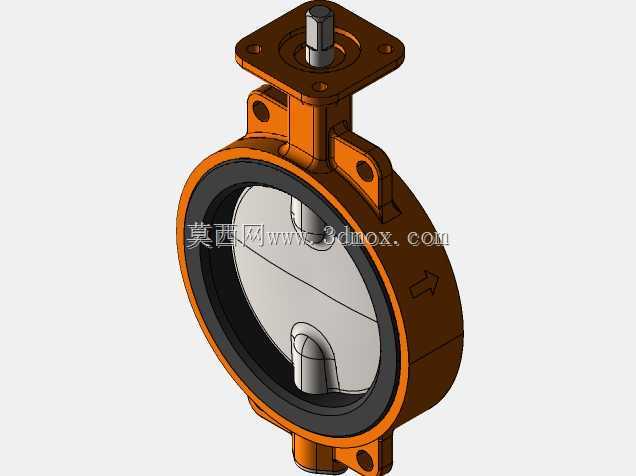

对夹式8英寸软密封蝶阀结构设计

　　在市政给排水、暖通空调循环水、化工介质输送、污水处理等管路系统中，蝶阀是应用占比极高的截断与调节类部件，8英寸公称通径的规格恰好覆盖DN200管径的主流输送场景，这类管径常见于厂区工艺支管、楼宇主供水干管、换热站二次网管路，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用空间更小，启闭过程的操作力矩更低，适配手动、蜗轮、气动、电动等多种执行机构的加装需求。这款对夹式软密封蝶阀的设计，首先围绕安装边界做了尺寸约束，阀体采用上下带定位凸耳的对夹结构，安装时无需在阀体两端加工法兰密封面，直接夹在管路两端的配对法兰之间，通过穿装螺栓完成固定，相比法兰式蝶阀能减少两片法兰的材料消耗，同时缩短阀体的轴向尺寸，适配安装空间局促的管弄、竖井内布设场景。阀体上部的方形连接法兰严格遵循通用执行器安装接口标准，法兰面的螺栓孔位、中心高、阀杆伸出长度都匹配市面主流的手动手柄、蜗轮头、气动执行器的连接尺寸，无需额外加工转接板就能直接加装驱动部件，阀杆与阀板的连接采用无销结构设计，避免了传统销钉连接带来的介质泄漏点，同时能让阀板的启闭扭矩传递更均匀，长期开关动作下不会出现销钉剪切断裂的问题。密封结构上采用整体包覆的橡胶阀座，阀座直接嵌装在阀体内部的环形槽内，橡胶材质根据输送介质的不同可适配丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质，常温清水工况下丁腈橡胶阀座的密封等级能达到双向零泄漏，阀板的密封面做了圆弧过渡处理，启闭过程中阀板与阀座的接触是渐进式挤压，

　　不会出现阀座局部过度磨损的问题，相比中线蝶阀的偏心结构？不，这款是中线对夹结构，阀杆中心与阀板中心、阀体密封中心完全重合，结构更简单，加工精度更容易控制，制造成本更低，适合大流量、低压力差的管路场景。从结构设计的细节来看，阀体的上下轴孔处都设计了自润滑轴套，轴套采用耐磨聚四氟乙烯材质，不需要额外加注润滑脂就能长期承受阀杆的转动摩擦，同时轴套与阀杆之间的配合间隙控制在0.1mm以内，既能保证阀杆转动灵活，又能避免介质中的杂质进入轴孔造成卡涩。阀板的流道设计做了流线型优化，全开状态下阀板的过流截面接近整圆，流阻系数仅为0.2左右，比同通径的闸阀流阻还要低，介质通过时的压力损失更小，适合大流量输送的工况，同时阀板表面做了圆弧过渡，

　　没有明显的凸起或直角结构，不容易滞留介质中的杂质，降低了阀板结垢造成密封失效的概率。安装尺寸上，这款8英寸蝶阀的结构长度符合GB/T 12221对夹蝶阀的尺寸要求，阀体两端的密封面间距、凸耳的螺栓孔中心距都匹配PN10、PN16压力等级的法兰标准，不管是国标法兰还是美标150LB法兰，只要选配对应长度的连接螺栓就能完成安装，不需要单独定制配对法兰。在实际工况应用中，这类蝶阀的适用压力范围通常在0-1.6MPa，适用温度根据阀座材质不同覆盖-10℃到120℃的区间，除了输送清水、污水，还能输送油品、弱腐蚀性化工介质，在暖通系统中可作为冷热水管路的开关阀，在给排水系统中可作为泵房出口的检修阀，在污水处理厂的曝气池、

　　污泥管路中也能稳定工作。设计过程中还考虑了维护便利性，阀座的更换不需要把整个阀门从管路上拆下来，只要拆下上部的执行器连接支架，抽出阀杆和阀板，就能直接更换嵌装在阀体内的橡胶阀座，日常维护的工作量很小，不需要动用大型吊装设备就能完成易损件的更换。阀杆的防吹出结构做了专门设计，阀杆从阀体下部穿装，上部设置定位台阶，即使管路内出现压力异常升高的情况，阀杆也不会被介质压力顶出阀体，避免出现介质泄漏的安全隐患。整体结构没有多余的复杂零件，所有零部件的加工工艺都适配常规的机械加工设备，阀体采用球墨铸铁铸造，铸造后做时效处理消除内应力，加工过程中一次装夹完成两端密封面、轴孔的加工，保证各部位的形位公差符合设计要求，阀板采用球墨铸铁或铸不锈钢材质，表面做抛光或防腐涂层处理，减少介质冲刷带来的磨损。
