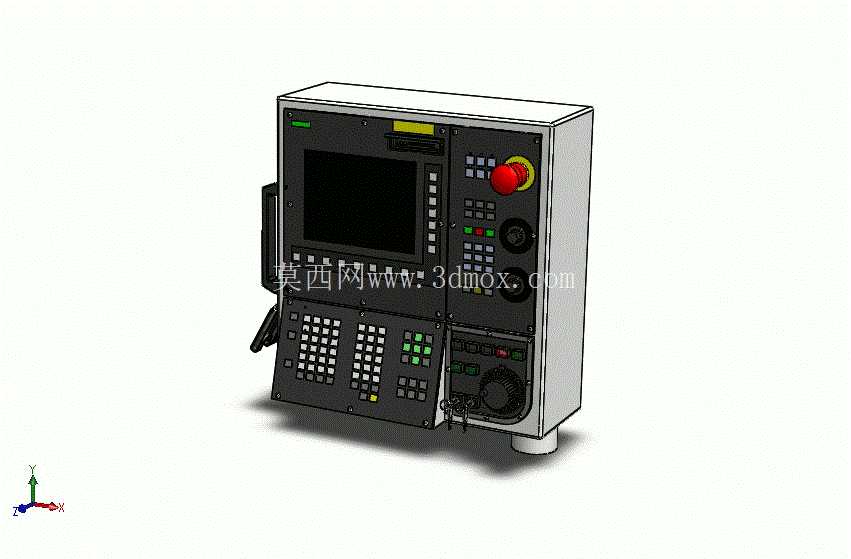

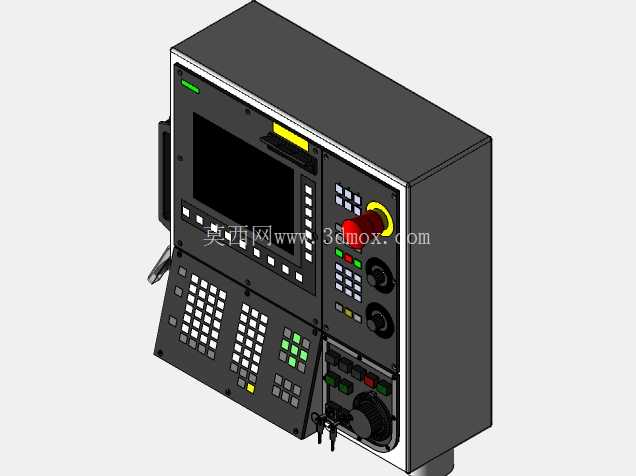

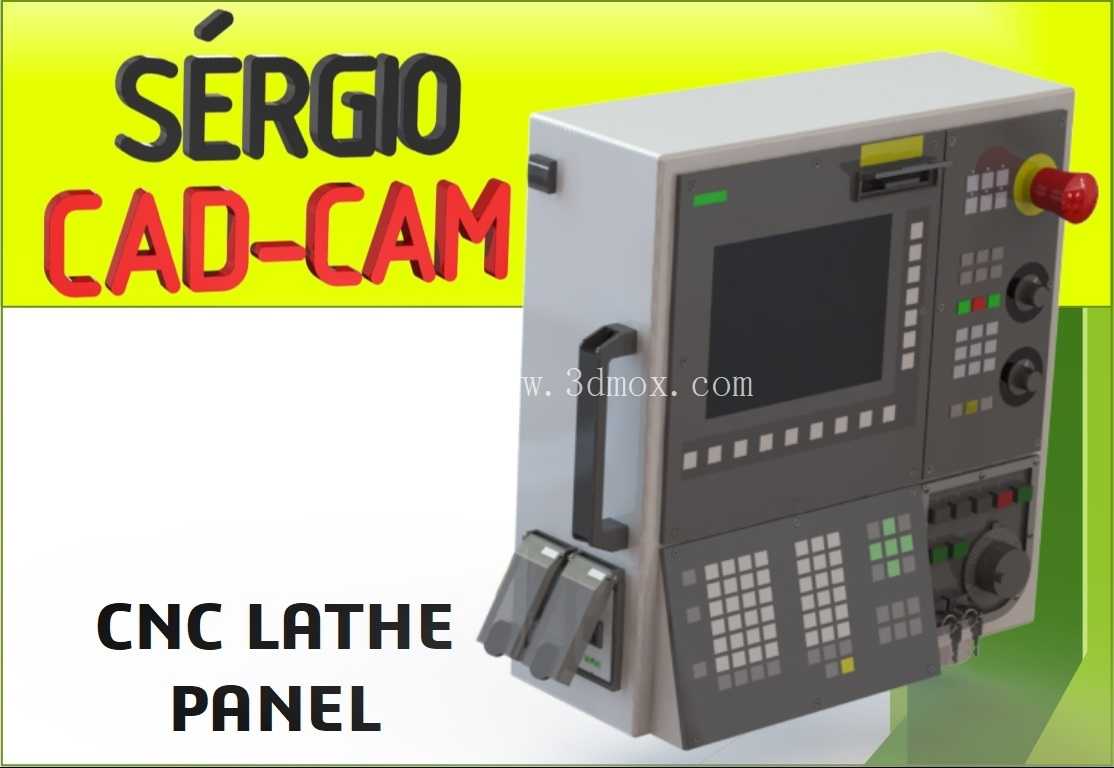

数控车床操作控制人机交互面板结构

　　急停按钮布置在面板右上角的突出位置，采用大直径红色蘑菇头结构，操作人员在任何站位都能快速触达，触发后直接切断系统动力回路，满足设备安全规范的强制要求，按钮周边做了凸起的防护边，避免日常操作中误碰触发非必要停机。模式选择旋钮、进给倍率旋钮、主轴转速倍率旋钮集中布置在显示区右侧，旋钮采用带防滑纹理的帽状结构，每个档位都有清晰的定位手感，操作人员不用目视确认就能凭触觉完成档位切换，适配加工过程中需要目视观察切削状态的操作场景。数字按键、功能按键区按照操作频次做了分区排布，高频使用的循环启动、进给保持按键布置在右手最容易触及的区域，按键采用长寿命微动结构，表面做了耐磨字符印刷，耐受车间环境下长期频繁按压的磨损。在金属切削加工的车间场景里，数控车床的操作面板是操作人员和设备控制系统交互的核心载体，所有加工程序调用、主轴参数调整、进给倍率切换、手动进给操作、急停触发都要通过这个部件完成，它的布局合理性直接决定一线操作的效率和误操作概率。这个面板的整体结构分为显示区、按键操作区、旋钮控制区、手持单元接口几个核心模块，显示区布置在面板上半部分的居中位置，采用嵌入式安装结构，屏幕周边预留了密封胶条的安装槽，适配车间多切削液、多金属粉尘的工况，避免杂物进入电控腔体内造成电路故障。

　　面板左侧预留了内嵌式把手的安装位，方便整个电控箱的搬运和安装对位，底部布置了三个脚踏开关的接口区域，对应卡盘夹紧、尾座进退等需要手脚配合的操作功能，接口处做了防呆设计，避免接线时插错端口影响功能。从安装边界来看，整个面板采用标准化的电控箱安装尺寸，背部的安装孔位和常见的数控系统电控箱预留位完全匹配，面板和箱体连接的位置做了折弯翻边结构，既提升了整个面板的结构刚性，避免长期按压按键造成面板变形，又能在安装时起到定位导向作用，降低装配对位的难度。面板的外壳采用冷轧钢板冲压成型后做喷塑处理，表面耐油污、耐切削液腐蚀，日常清理时直接用车间常用的清洗剂擦拭也不会造成表面涂层脱落或者字符模糊。

　　在设计思路上，整个面板的布局完全贴合一线操作工人的使用习惯，所有操作元件的布置都遵循右手优先、高频元件近置、安全元件突出的原则，没有多余的装饰性结构，所有造型设计都服务于功能需求，比如按键的间距设置充分考虑了操作人员戴劳保手套操作的场景，不会因为按键间距过小造成误触相邻按键；旋钮的阻尼力度经过调校，既不会因为设备振动造成档位偏移，又不会因为阻尼过大造成操作费力。手持单元的接口布置在面板下部的右侧位置，接口带防护盖，不用的时候盖上防护盖就能避免粉尘和切削液进入接口，连接上手轮之后可以方便操作人员在靠近工件的位置完成对刀操作，不用反复在工位和面板之间往返。

　　面板背部的走线槽采用分层设计，强电线路和弱电信号线路分开布置，避免强电干扰造成显示屏花屏或者按键信号误触发，每个接线端子都预留了线标粘贴位置，方便后期设备维护时快速排查线路故障。从实际应用的角度看，这类面板不仅适配普通平床身数控车床，也能通过调整按键功能定义适配斜床身排刀车床、车铣复合设备的操作需求，只要背部的安装孔位匹配，就能快速完成替换，不需要对原有电控箱做大规模改造。面板上的状态指示灯采用高亮度长寿命LED，分别对应系统上电、主轴运行、故障报警、程序运行几个核心状态，即使在车间照明光线充足的环境下，操作人员也能快速识别设备当前的运行状态，指示灯的灯罩采用不同颜色做区分，红色对应故障和急停、绿色对应正常运行、黄色对应待机状态，完全符合工业设备的状态标识规范。
