金属板材数控伺服冲孔加工设备

这款冲孔加工设备主要面向钣金加工、机箱机柜生产、五金冲压件制造等场景，在低压电气柜体生产、家电外壳加工、建筑装饰板材下料环节都能见到这类设备的应用，区别于传统机械式冲床，该设备采用伺服驱动的冲压执行结构，可通过数控系统预设孔位坐标，自动完成不同规格孔型的连续冲压作业，无需人工逐件划线定位，能大幅降低重复定位带来的尺寸偏差。

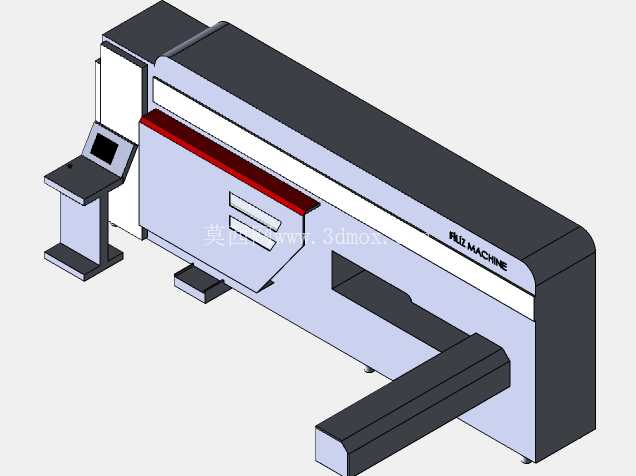

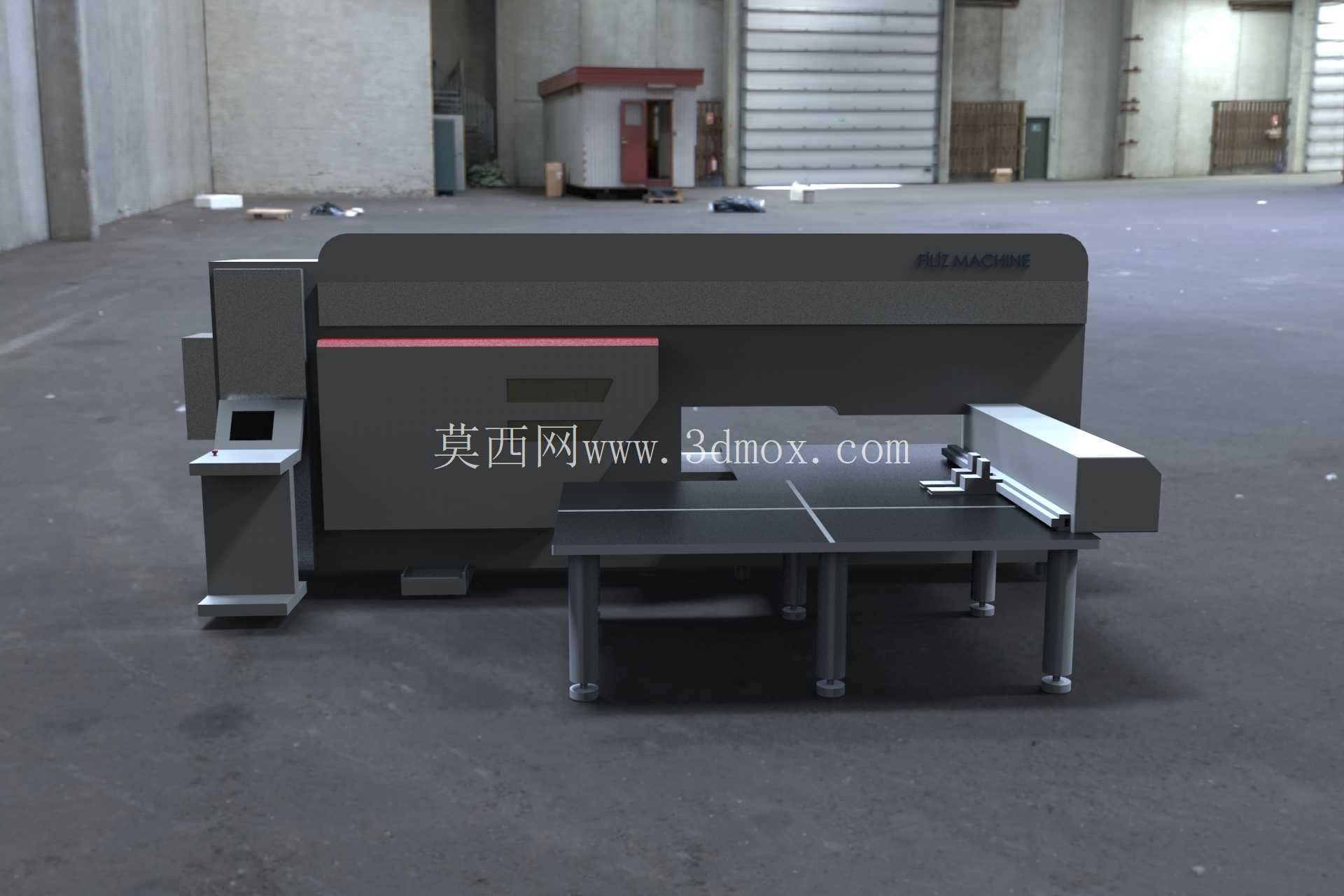

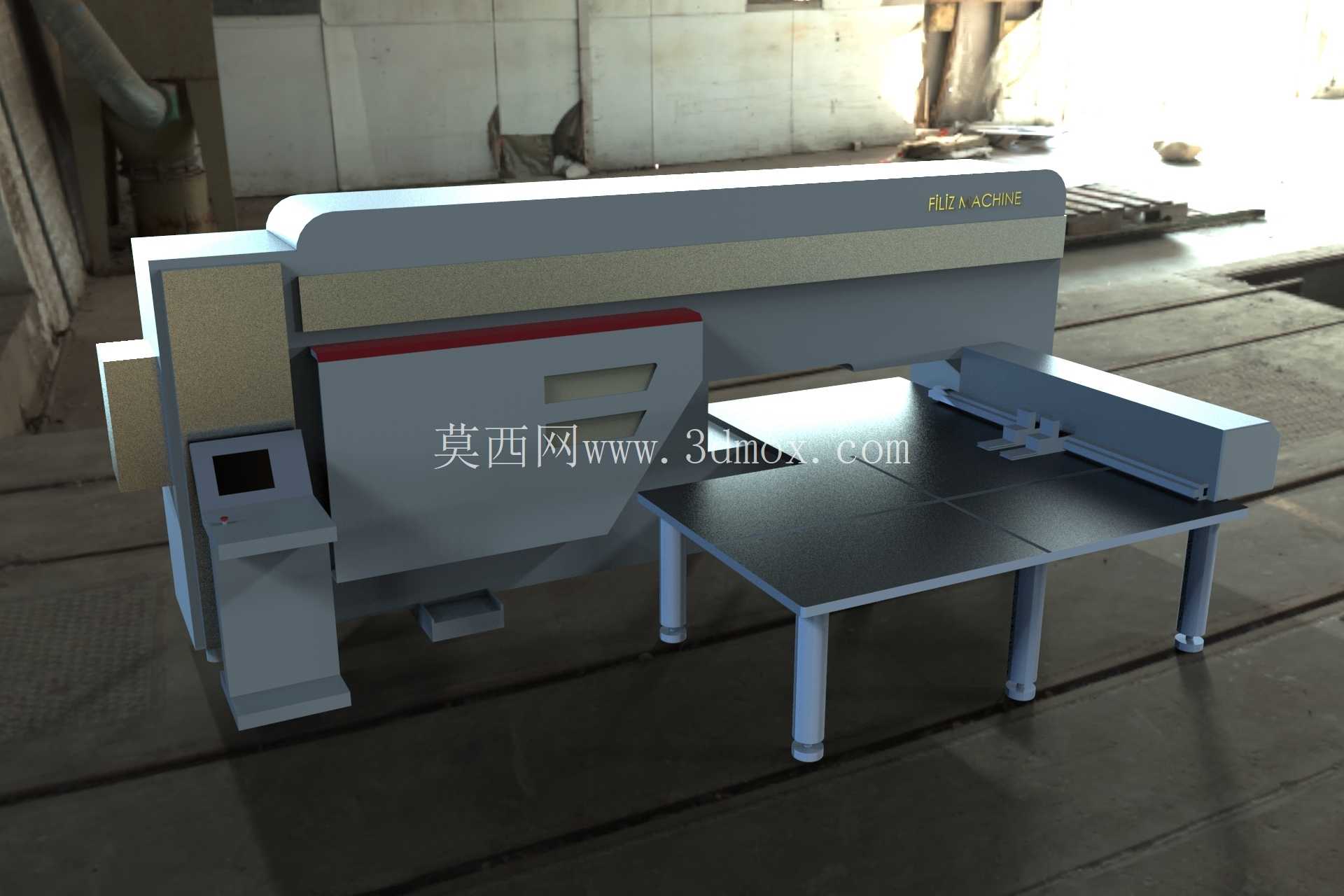

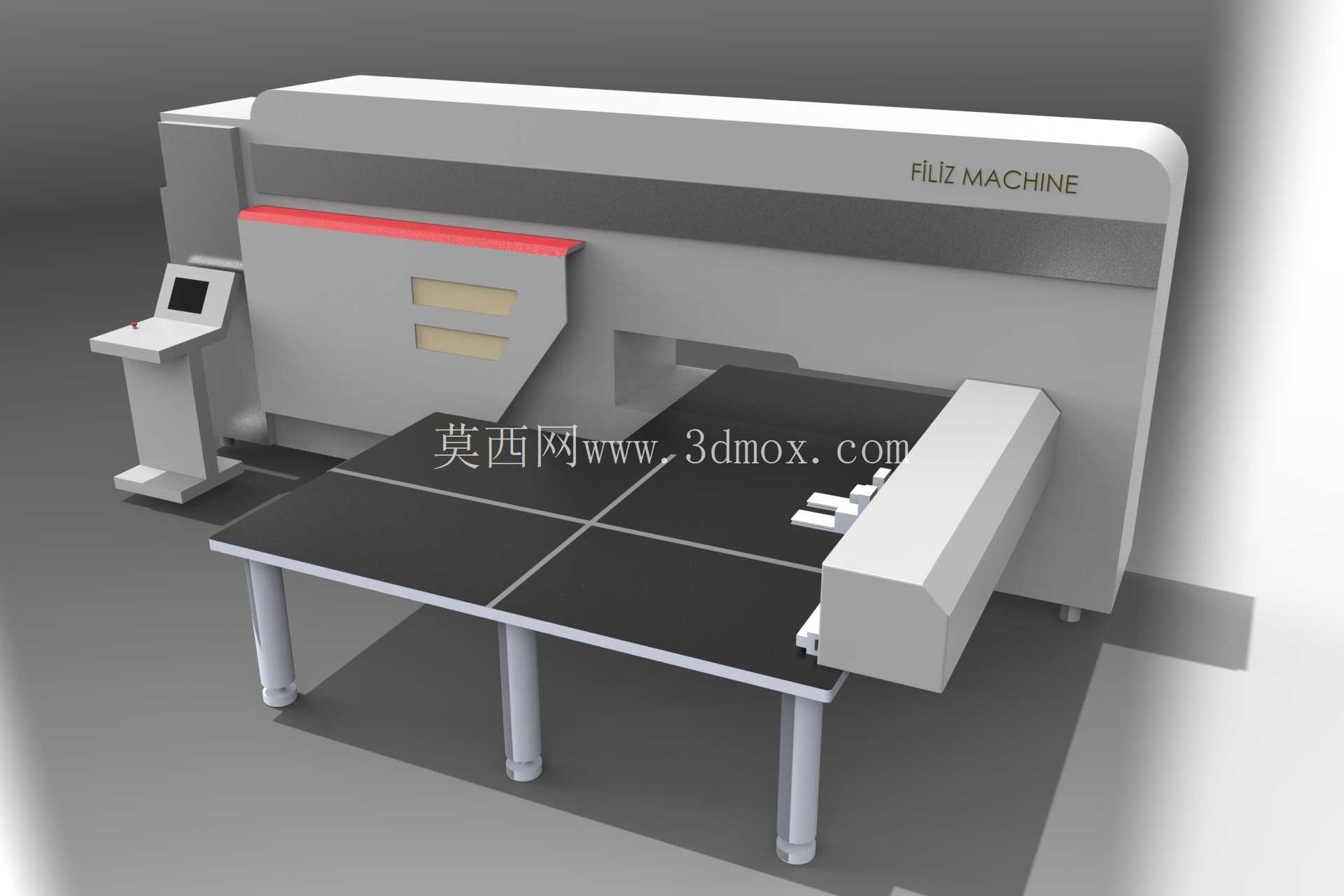

从结构布局来看，设备主体分为冲压主机身、进料工作台、出料托台、操作控制端四个核心部分，主机身采用闭式框架焊接结构，经过时效处理消除焊接内应力，避免长期冲压作业带来的机身变形，冲压执行端安装在机身横梁位置，可沿横梁导轨做横向移动，配合工作台的纵向送料机构，覆盖整个工作台幅面的加工范围，工作台面采用耐磨钢板拼接制作，表面设置有定位挡块与万向滚珠承托结构，板材推送时可减少表面划伤，同时降低送料阻力。

设计过程中优先考虑了加工精度的保持性，冲压头的导轨采用重载直线导轨副，配合伺服电机加滚珠丝杠的传动结构，重复定位精度可控制在0.1mm以内，满足多数钣金件的孔位公差要求；机身侧面设置独立的操作控制柜，集成了数控系统显示屏与操作按钮，操作人员可在设备侧方完成程序调用、参数调整、单步调试等操作，避免正对冲压作业区带来的安全风险，设备的冲压行程、冲压速度都可通过系统参数调整，适配不同厚度的碳钢板、不锈钢板、铝合金板材加工需求，针对薄板加工还可设置微连工艺参数，避免冲压过程中板材移位。

安装边界方面，设备主机身长度约4.2米，宽度约2.8米，进料端延伸工作台长度约1.8米，出料端托台长度约1.2米，整体安装需要预留不小于7米×4.5米的作业空间，地面承重要求不低于5吨每平方米，设备周边需要预留1米以上的操作维护通道，方便后期更换冲头、检修传动结构；机身底部设置有可调水平的地脚螺栓，安装时需要调整水平度误差不超过0.2mm/米，避免长期运行导致导轨偏磨。

设备配置的自动送料结构采用夹钳式夹持设计，可根据板材宽度调整夹钳间距，夹持力可根据板材厚度调整，避免夹伤薄板表面，同时夹钳设置有避让逻辑，当冲压头运行到夹钳位置时会自动跳过对应区域，防止冲头撞击夹钳造成设备损坏；冲压工位配套有模具快换结构，不同规格的圆形孔、方形孔、异形孔冲模可快速更换，无需复杂的拆装调试，适配多品种小批量的钣金加工需求。

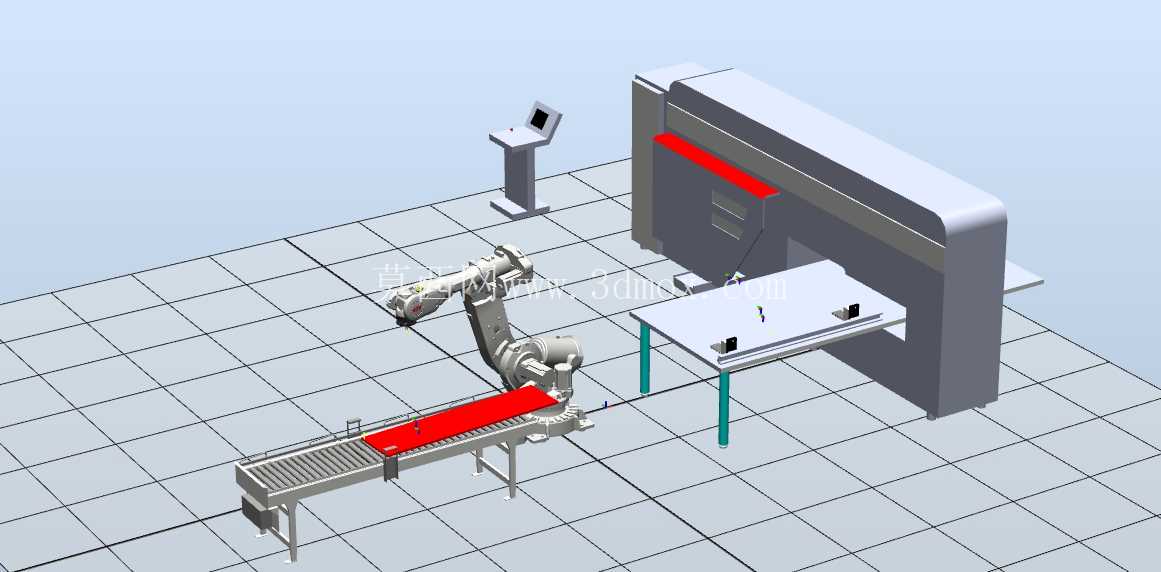

在实际生产场景中，这类设备可替代多台传统钻床、手动冲床的作业内容，单台设备仅需1名操作人员完成上下料与程序调用，即可完成整板的多孔位连续加工，加工效率是传统钻孔工艺的8-10倍，同时冲压加工的孔位边缘无毛刺，减少后续打磨工序的工作量；设备的润滑系统采用集中自动润滑设计，可按照预设周期对导轨、丝杠、传动轴承等部位自动加注润滑脂，减少日常维护的工作量，同时避免人工润滑不到位导致的部件异常磨损。

针对冲压过程中的噪音问题，设计时在冲压执行部位设置有缓冲减震结构，可降低冲压瞬间的冲击噪音，机身与地面接触位置也配置有减震垫，减少震动传递到车间地面；电气柜采用密封式设计，适配车间多粉尘的加工环境，电气元件布局预留有充足的散热空间，柜内配置散热风扇与防尘滤网，保证长期运行的电气稳定性。
