透明数显快充移动电源结构设计

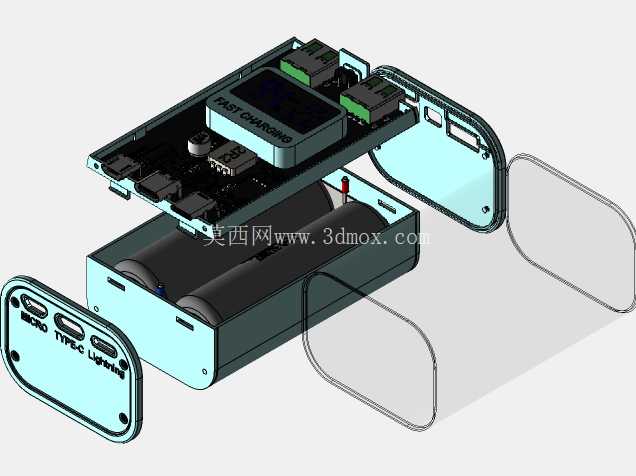

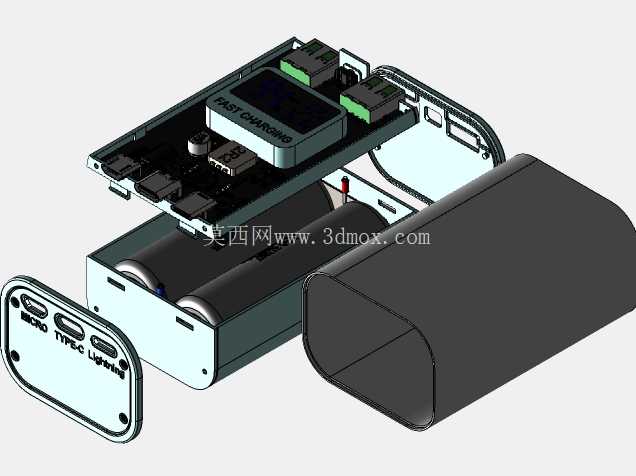

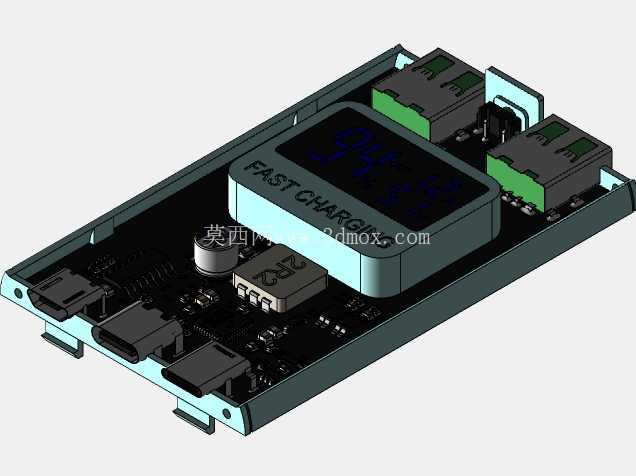

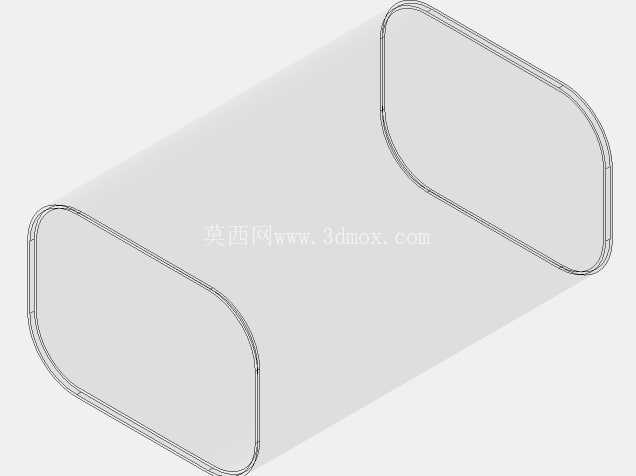

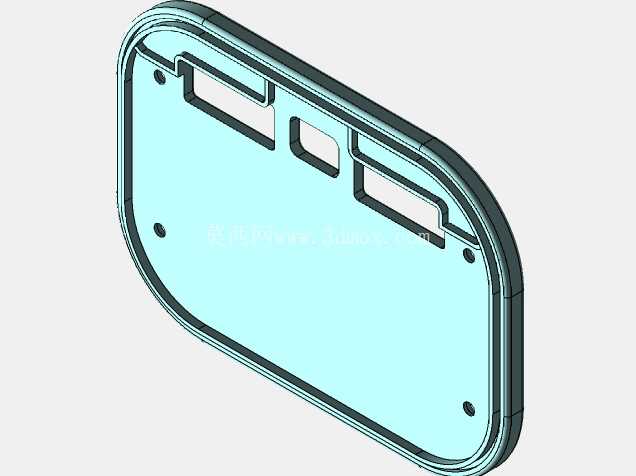

　　这款便携储能供电产品的结构设计，核心围绕户外作业临时补能、差旅随身供电、桌面数码设备多口充电等实际场景展开，区别于传统封闭外壳的移动电源，采用半透明上盖搭配金属质感侧框的结构，既可以直观展示内部电路布局，也能通过外壳的圆角包边处理，降低日常携带过程中磕碰带来的外壳损伤风险。从功能布局来看，产品顶面集成了两路USB-A输出接口，可同时为两台数码设备提供供电输出，接口旁预留的电路区域集成了快充协议识别芯片、功率电感、滤波电容等核心元器件，数显屏模块嵌入在上盖居中位置，可实时显示剩余电量、输出电压电流等核心参数，屏幕旁丝印的快充状态标识，能让使用者快速判断当前设备的充电状态，避免误判供电情况。

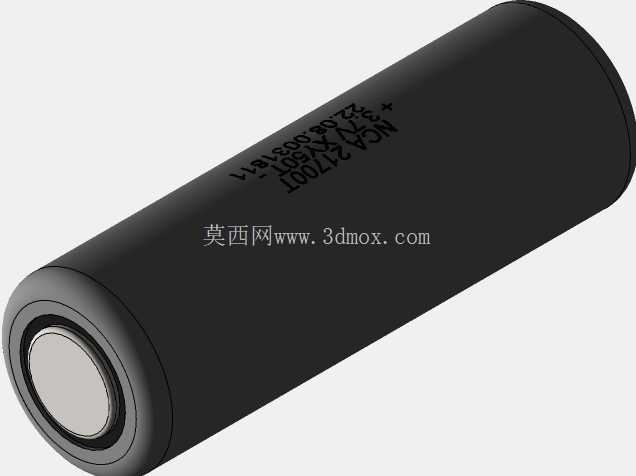

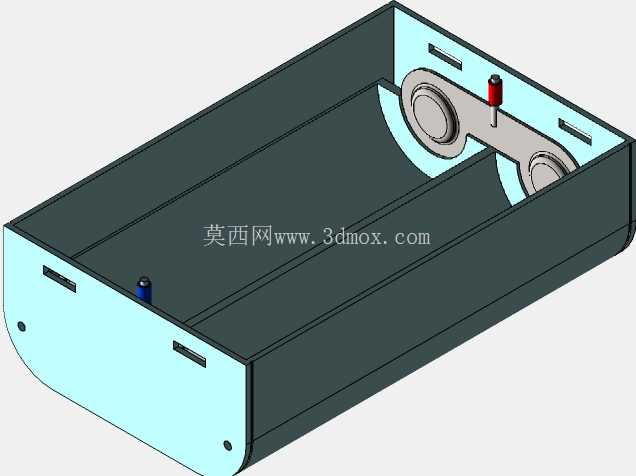

　　设计过程中优先考虑了内部元器件的排布合理性，将发热相对集中的功率电感、MOS管等元件布置在靠近外壳侧壁的位置，通过侧壁的金属材质辅助散热，避免长时间高功率输出时内部热量堆积，影响电芯循环寿命；电芯仓采用独立的限位槽结构，与上方电路板之间预留2mm的安全间隙，防止装配过程中挤压电芯造成绝缘层破损，同时在接口位置做了加厚的挡边结构，抵消USB插头反复插拔带来的结构应力，避免接口开焊脱落。

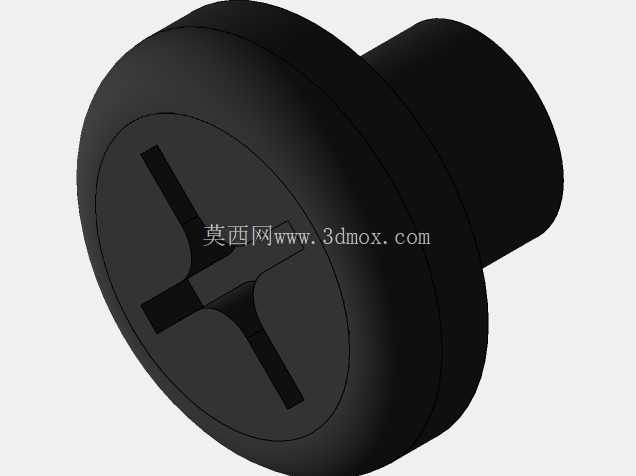

　　外形尺寸上控制在单手握持的舒适范围内，整体长宽高比例适配日常裤兜、随身小包的收纳空间，边角采用R8的圆角过渡，没有尖锐凸起，握持时不会硌手；外壳的拼接处采用卡扣加超声焊接的固定方式，相比单纯的卡扣结构，密封性能更好，能抵御日常使用中少量的泼溅水汽，同时不需要额外打螺丝，外观整体性更强。从安装边界来看，内部电路板通过四颗M2的螺丝固定在底壳的定位柱上，定位柱高度经过精确计算，确保电路板装配后与上盖的数显窗口、接口开孔完全对齐，不会出现偏位导致的插头插不进、显示屏被遮挡的问题；电芯与仓壁之间预留0.5mm的缓冲泡棉安装位，可抵消跌落时的冲击力，避免电芯受撞出现安全隐患。

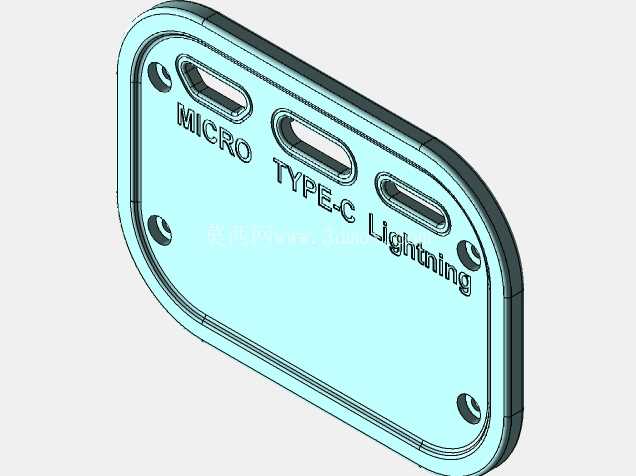

　　输出接口的开孔公差控制在±0.1mm，既能保证USB插头插拔顺畅，也不会因为间隙过大进灰。数显屏的固定采用双面胶加定位框的方式，确保屏幕与上盖内表面完全贴合，不会因为长期使用出现屏幕翘起、显示歪斜的问题。在电路布局的细节上，将快充协议芯片布置在靠近USB接口的位置，缩短信号走线长度，降低快充识别过程中的信号干扰，保证不同品牌的手机、数码设备都能正常触发快充协议；按键位置布置在壳体侧面，与内部电路板的轻触开关对齐，按键的行程控制在0.3mm，按压力度适中，不会出现误触或者按不动的情况。整体结构没有冗余的设计部件，所有的壳体筋位、固定柱都同时承担定位、加强、散热的多重作用，在保证结构强度的前提下尽可能压缩内部空间，提升产品的能量密度，满足随身便携的使用需求。
