C96K标准拉杆式气动气缸三维结构设计

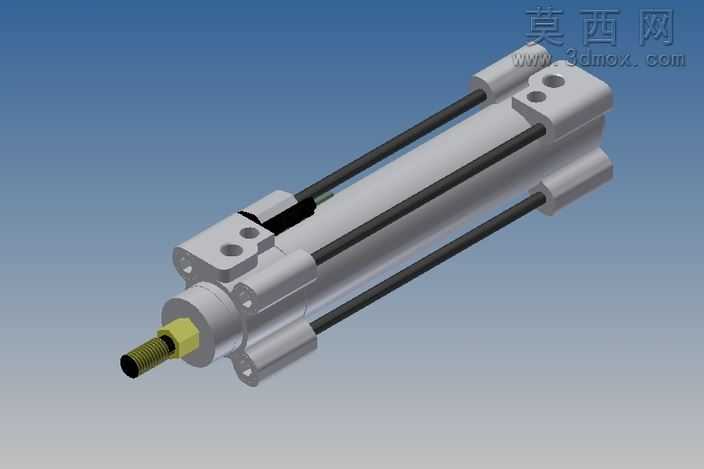

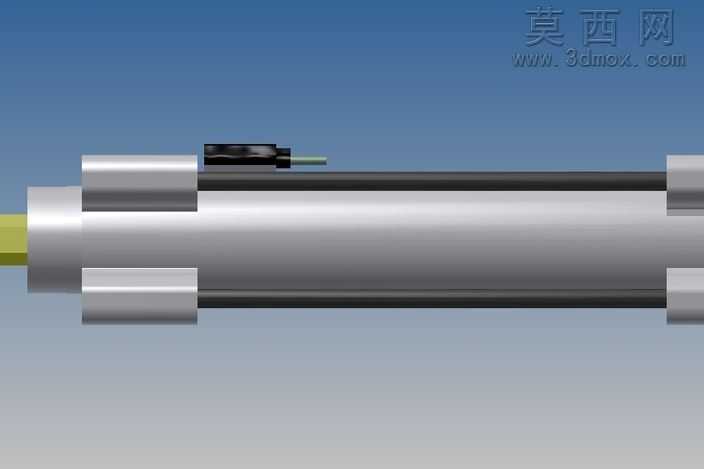

本作品为C96K系列拉杆式标准气动气缸的三维参数化设计模型，建模过程严格遵循气动元件行业通用尺寸规范，完整还原了该型气缸的全部装配结构与细节特征。建模阶段采用自顶向下的装配设计思路，首先搭建气缸整体的行程、缸径、安装尺寸基准骨架，再依次拆分创建缸筒、前后端盖、活塞杆、活塞密封组件、拉杆紧固件、进出气接口、缓冲调节部件等独立零件，各零件间通过同轴、贴合、对齐等标准装配约束完成整体组装，全程保证各配合部位的尺寸公差匹配，符合实际产品的装配逻辑。模型对细节结构做了完整还原：缸筒采用硬质阳极氧化铝合金的材质设定，表面做亚光金属质感渲染，还原工业气缸缸筒的耐磨表面特性；前后端盖为压铸铝合金材质，表面做轻度喷砂质感处理，精准还原端盖上的安装定位孔、拉杆沉孔、气口螺纹、缓冲针阀调节槽的结构细节；活塞杆采用调质镀硬铬钢材设定，表面做高光亮面镀铬材质渲染，端部的外螺纹连接段、密封配合轴段的尺寸精度严格对应行业标准；四根平行拉杆采用碳钢发黑材质设定，搭配六角锁紧螺母结构，还原拉杆气缸的典型紧固结构；活塞部位的密封圈、导向环、防尘圈等密封元件采用丁腈橡胶材质，做哑光深色橡胶质感渲染，清晰区分不同功能零件的材质差异。渲染阶段采用工业产品常用的蓝灰渐变背景，搭配柔和的三点布光方案，主光从斜上方投射突出气缸主体的轮廓结构，辅光弱化阴影死角，轮廓光勾勒金属零件的边缘质感，既清晰展示各部件的装配关系，也还原了工业气动元件的真实视觉质感。设计过程中充分考虑了该型气缸的实际应用特性，两端的可调缓冲结构、标准的安装孔位、通用的活塞杆连接螺纹都做了精准还原，模型可直接用于气动回路装配模拟、设备布局干涉检查、产品结构展示等场景，完整覆盖了该型气缸从外观到内部装配结构的全部设计细节，符合气动执行元件的设计规范与实际生产的尺寸要求。
