电梯配套监视器与气弹簧支撑结构设计

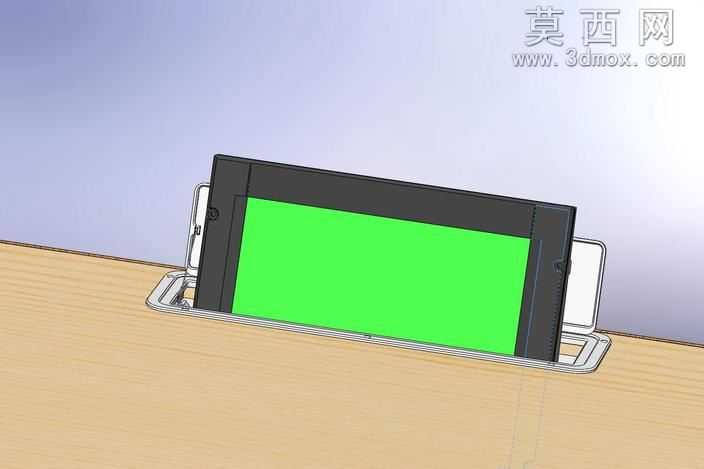

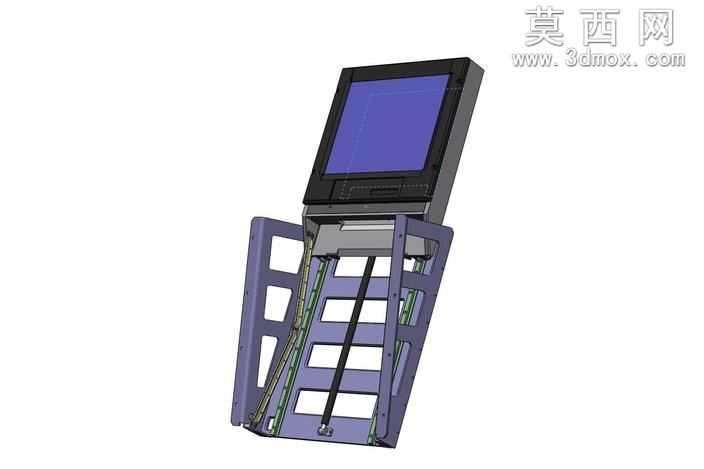

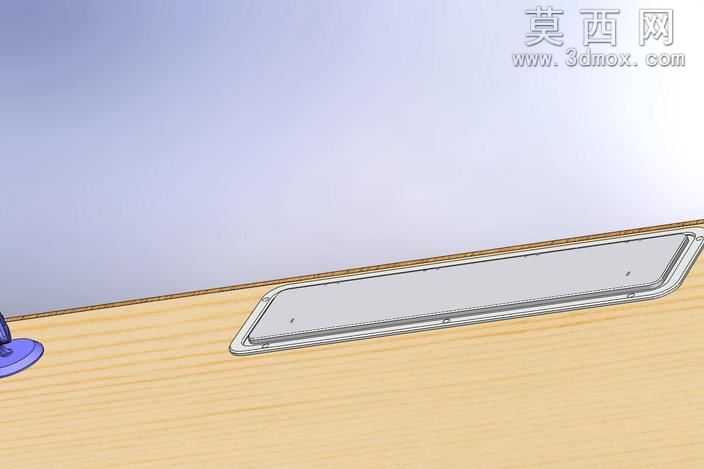

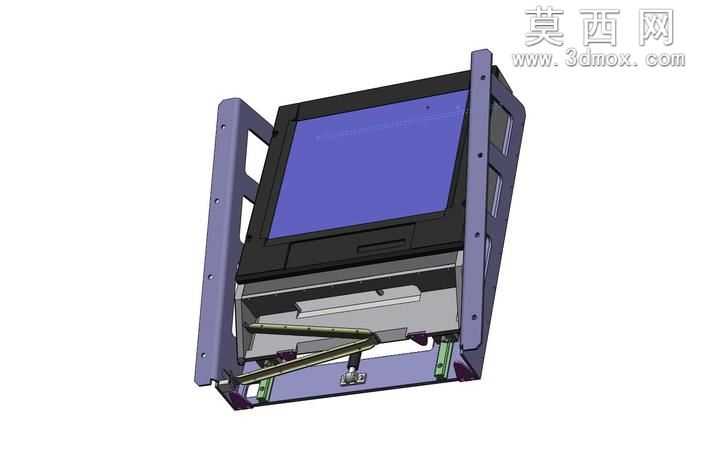

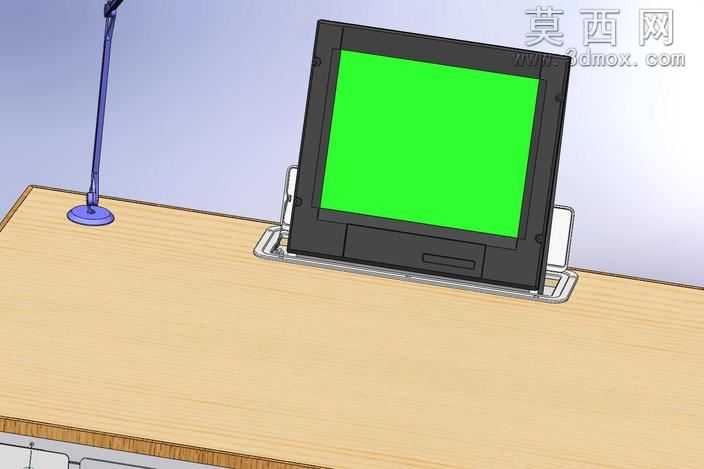

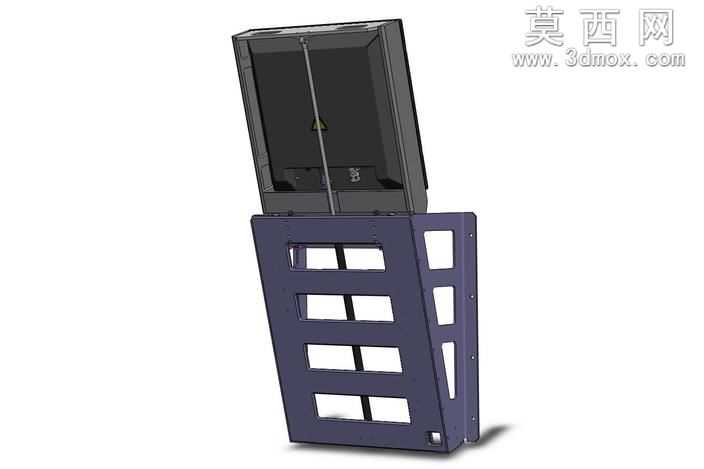

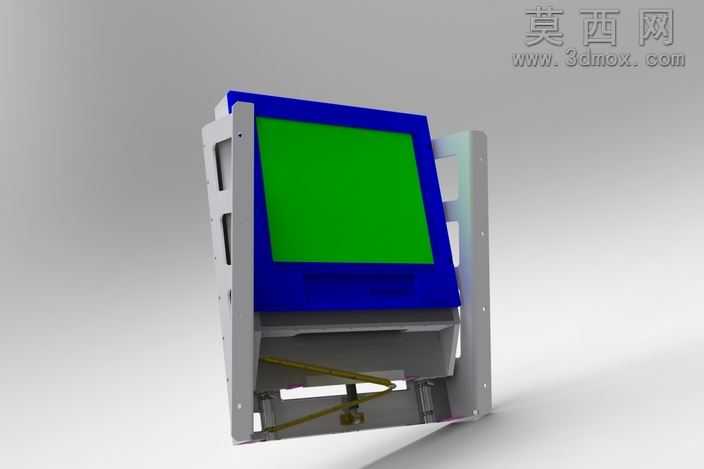

本作品为电梯配套监视器与气弹簧支撑结构的三维建模设计，整体采用SolidWorks完成全参数化建模，各零部件均按照实际装配约束完成配合，可完整还原结构的运动逻辑与装配关系。建模过程中首先完成监视器主体的结构搭建，监视器外壳采用硬质工程塑料材质设定，屏幕区域赋予半透明哑光玻璃材质，背部预留标准安装孔位，适配电梯轿厢内的安装固定需求。两侧的安装支架采用金属钣金材质建模，通过折弯、冲孔特征还原真实钣金件的加工形态，支架上排布的多组安装孔可适配不同尺寸的监视器安装需求，支架边缘做圆角处理避免安装过程中的锐边划伤风险。核心的气弹簧部件按照标准气弹簧的结构参数完成建模，包含活塞杆、缸筒、两端铰接接头等细节结构，气弹簧与监视器底部、安装支架底座之间采用铰接配合，可实现监视器的翻转开合动作，模拟实际使用中监视器检修、角度调整的运动过程。建模时重点校核了气弹簧的支撑力参数，确保气弹簧的支撑力能够平衡监视器及配套运动部件的总重量，避免出现开合过程中下坠、支撑失效的问题。底座部分设置了对应的限位结构，可在监视器开合到指定角度时完成位置锁定，配合气弹簧的阻尼特性实现平稳的开合动作。渲染阶段针对不同材质赋予对应的纹理与光学属性，金属支架添加细微的拉丝纹理与金属反光效果，塑料外壳设置合适的粗糙度模拟哑光工程塑料的质感，气弹簧缸筒采用亮面金属材质还原镀铬件的视觉效果，整体渲染效果清晰展现各部件的结构层次与装配关系。设计过程中充分考虑电梯内部的使用场景，整体结构紧凑无冗余突出部件，所有运动部件均设置了安全的活动行程，避免开合过程中与周边电梯部件发生干涉，同时兼顾了安装维护的便捷性，各连接部位均采用标准紧固件连接，可实现快速拆装检修。
