双耳铰接式双作用液压油缸结构设计

这款双耳铰接式液压执行元件，是液压传动系统里将液压能转换为直线往复机械能的核心部件，在各类需要直线推拉力输出的工业场景中应用极广。从工程机械的动臂举升、工装夹具的夹紧动作，到自动化生产线的工位推送、专用设备的姿态调整，只要是需要稳定直线驱动力、且安装端存在一定角度摆动需求的工况，这类铰接安装的油缸都能适配。不同于法兰安装、脚座安装的刚性固定油缸，两端带关节轴承的铰接结构，能抵消安装过程中存在的同轴度误差，也能适应设备运行过程中连接端产生的小幅角度偏转，避免活塞杆承受额外径向力，大幅降低杆端密封件的偏磨风险，延长元件使用寿命。

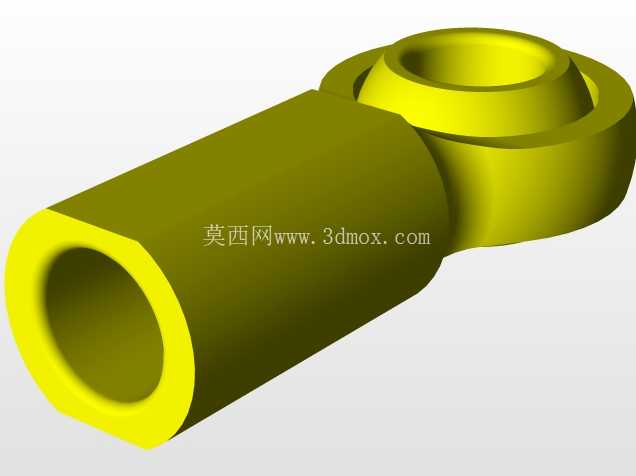

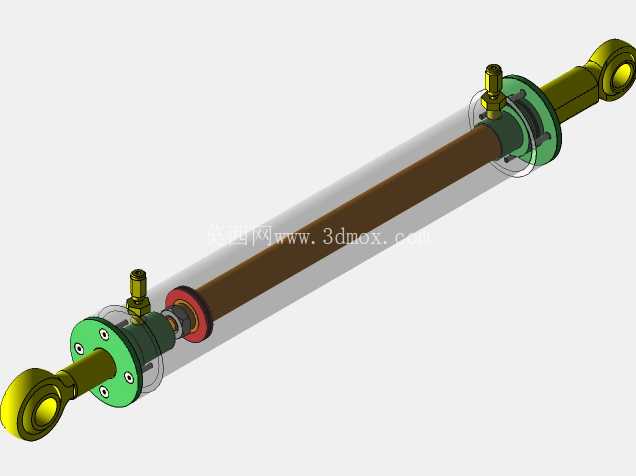

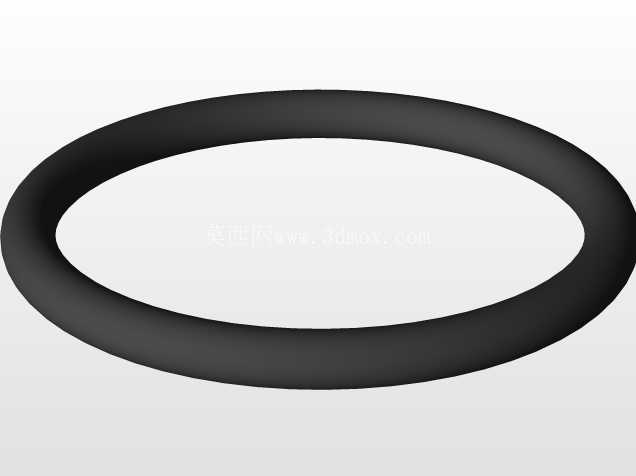

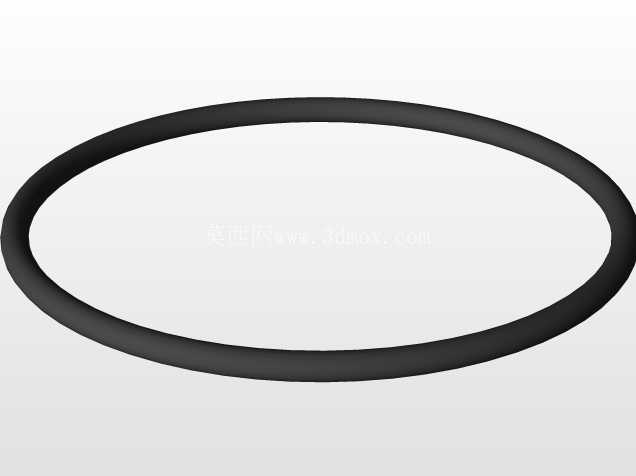

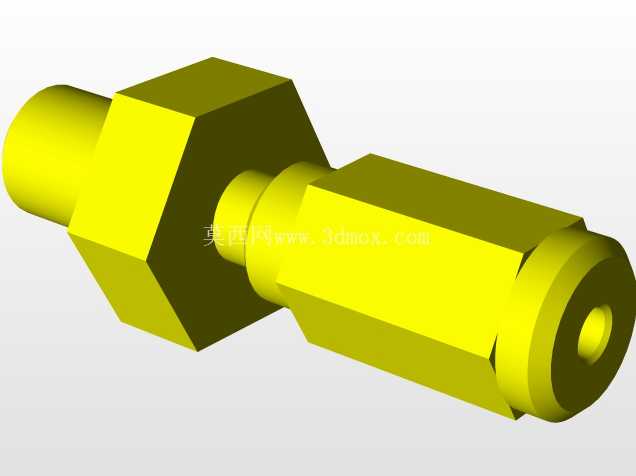

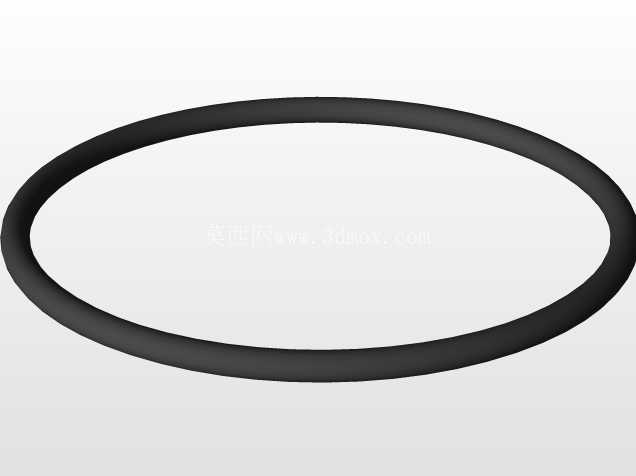

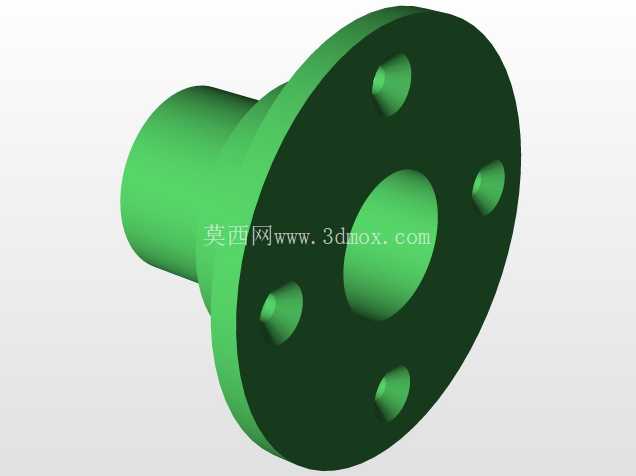

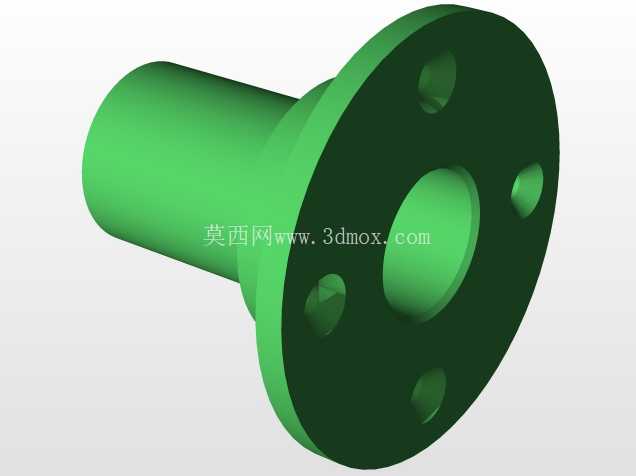

从结构设计逻辑来看，这款油缸采用双作用活塞式结构，缸筒与端盖通过法兰螺栓紧固，密封组件分布在活塞与缸筒内壁、活塞杆与前端盖两个核心动密封区域，活塞上的密封件分隔无杆腔与有杆腔，保证两腔进油时能分别输出伸出、缩回两个方向的驱动力，前端盖处的密封组合同时承担防尘、封油、导向的作用，避免外界粉尘杂质进入缸筒内部划伤内壁与密封件，也防止内部液压油外泄。杆端与缸底端都采用带关节轴承的耳环连接结构，关节轴承的内圈可绕销轴小幅转动，适配安装面的角度偏差，在设备运行产生振动、构件变形时，也不会让活塞杆承受侧向弯矩，从结构根源上减少活塞杆弯曲、密封偏磨的故障概率。油口设置在缸筒两端靠近端盖的位置，采用标准管螺纹接口，方便与液压管路快速连接，油道内部做了倒角过渡，减少液压油流动时的局部压力损失，降低系统发热。

从安装边界与尺寸适配角度，这类铰接油缸的安装距是选型时的核心参数，即油缸完全缩回时两端耳环销轴孔的中心距，这个尺寸直接决定了油缸在设备上的安装空间是否匹配，而行程长度则对应执行机构需要的直线位移量，选型时需要预留5-10mm的行程余量，避免活塞运行到行程端点时与端盖发生刚性碰撞。缸筒外径决定了油缸的径向安装空间，活塞杆直径则与输出拉力、杆的抗弯曲能力直接相关，在需要承受一定侧向负载、或者行程较长的工况下，需要选择更大直径的活塞杆，避免活塞杆伸出过长时出现挠曲变形。两端耳环的销轴孔直径需要与设备连接端的销轴尺寸匹配，销轴需要做调质处理提升强度，配合开口销或者轴端挡圈做轴向固定，防止运行过程中销轴脱出。

在实际功能表现上，双作用结构让油缸的伸出和缩回动作都能通过液压油驱动，不像单作用油缸需要依靠弹簧力或者负载自重复位，动作响应更快，输出力的控制更精准，通过调节进入油缸的液压油流量，就能无级调节活塞杆的运动速度，通过控制供油压力就能精准调节输出推拉力的大小，很适合需要对推力、速度做精确控制的工况。缸筒内壁一般采用珩磨加工，表面粗糙度控制在Ra0.4以下，保证活塞密封件的磨损量处于较低水平，活塞杆表面做淬火后镀铬处理，硬度达到HRC55以上，镀层厚度不小于0.03mm，既能提升表面耐磨性，也能防止锈蚀，避免杂质被带入密封件造成划伤。在日常的结构设计选型中，这类铰接油缸需要根据设备的最大负载计算所需的缸径，根据动作行程确定活塞杆长度，同时结合设备的安装空间确认缸筒外径、耳环尺寸是否匹配，还要根据系统工作压力选择对应压力等级的密封件，避免高压工况下密封失效。对于存在小幅摆动的铰接安装场景，这种两端带关节轴承的结构相比刚性固定结构，能大幅降低安装精度要求，减少设备运行过程中的附加应力，在工程机械、农业机械、自动化工装、物流设备等领域都有非常广泛的应用，是液压传动系统里通用性极强的直线执行元件。
