双耳环铰接式工程液压油缸结构设计

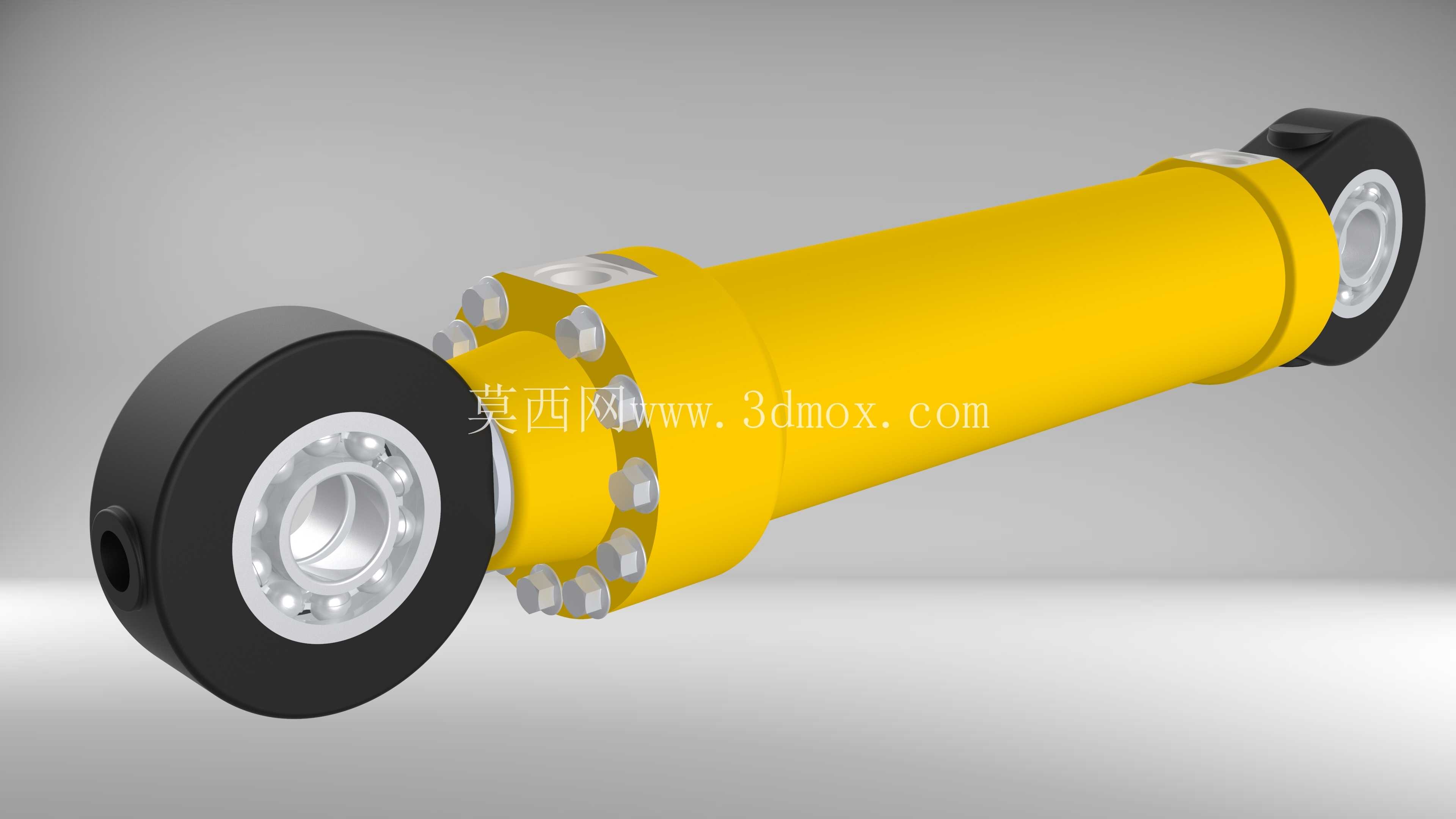

这款双耳环铰接式液压油缸，是液压传动系统里最常见的直线执行元件，日常在工程机械、冶金设备、重型工装夹具、船舶甲板机械里都能见到它的身影，核心作用是把液压油的压力能转换成往复直线运动的机械能，驱动负载完成举升、推拉、压紧、姿态调整这类动作，相比齿轮齿条、丝杠这类传动部件，它的输出力密度更高，同等安装空间下能提供数倍于电动执行器的推力，而且过载保护简单，只需要在回路里加装溢流阀就能避免负载超限时的结构损坏。

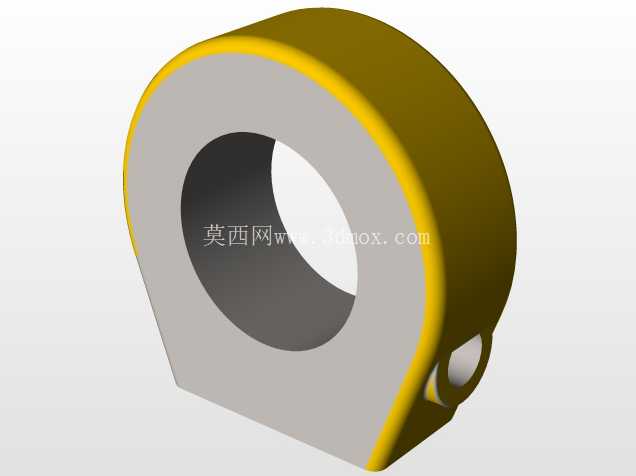

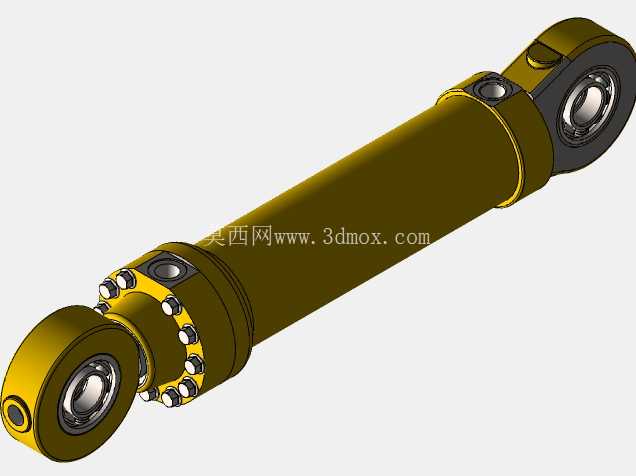

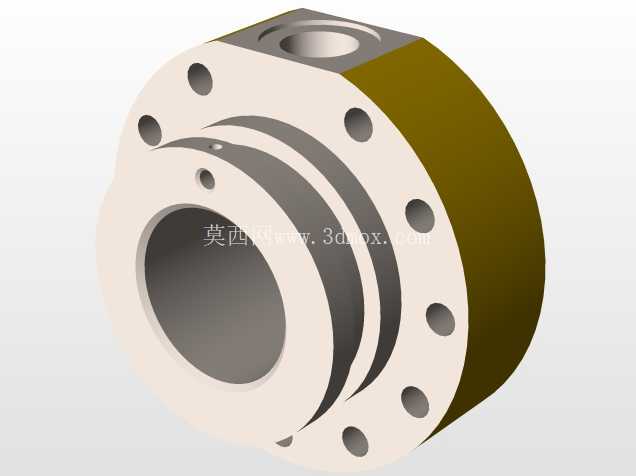

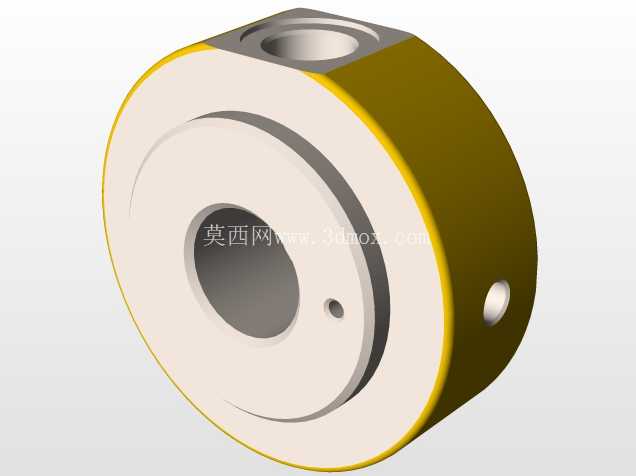

从结构设计逻辑来看，这款油缸采用两端铰接的安装形式，两端的耳环内都集成了自润滑关节轴承，这种设计的核心考量是抵消安装面的同轴度误差，设备运行过程中负载端出现小幅偏摆时，关节轴承可以自适应角度偏移，不会让活塞杆承受额外的径向弯矩，避免活塞杆拉伤、导向套偏磨这类常见故障。缸筒部分采用高强度无缝钢管加工，内孔做了珩磨处理，表面粗糙度控制在Ra0.4以下，既能减少活塞密封件的运动磨损，也能降低内泄漏量，保证容积效率。缸筒和端盖的连接采用螺栓法兰结构，相比螺纹连接，法兰连接的抗冲击性能更好，在高压大流量的工况下不会因为压力冲击出现端盖松脱的问题，日常维护时拆解也更方便，不需要专用的大扭矩扳手就能完成密封件更换。

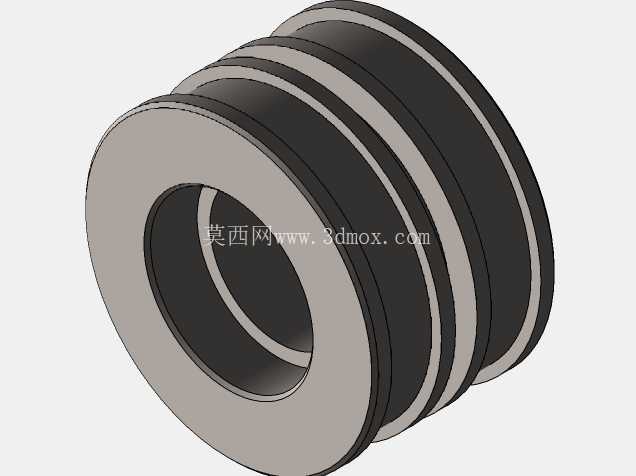

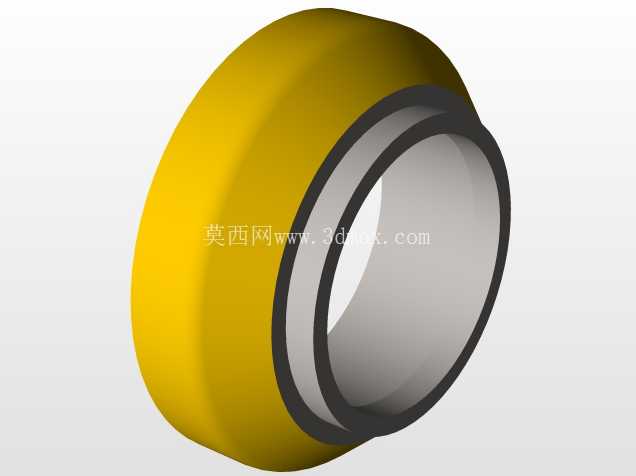

活塞部分采用组合密封结构，包含格莱圈、导向环、防尘圈多个密封元件，格莱圈负责高压腔的动密封，双向承压都能保持良好的密封效果，导向环采用填充聚四氟乙烯材质，摩擦系数低而且耐磨，能给活塞提供稳定的径向支撑，避免活塞和缸筒内壁直接接触刮伤内孔，活塞杆端的防尘圈可以刮除活塞杆外露表面附着的灰尘、铁屑、泥沙这类杂质，避免杂质被带入缸筒内部划伤密封件。活塞杆表面做了镀硬铬处理，镀层厚度在0.03-0.05mm之间，硬度达到HV800以上，既耐磨又有不错的防锈能力，适合在户外、多粉尘的工况下使用。

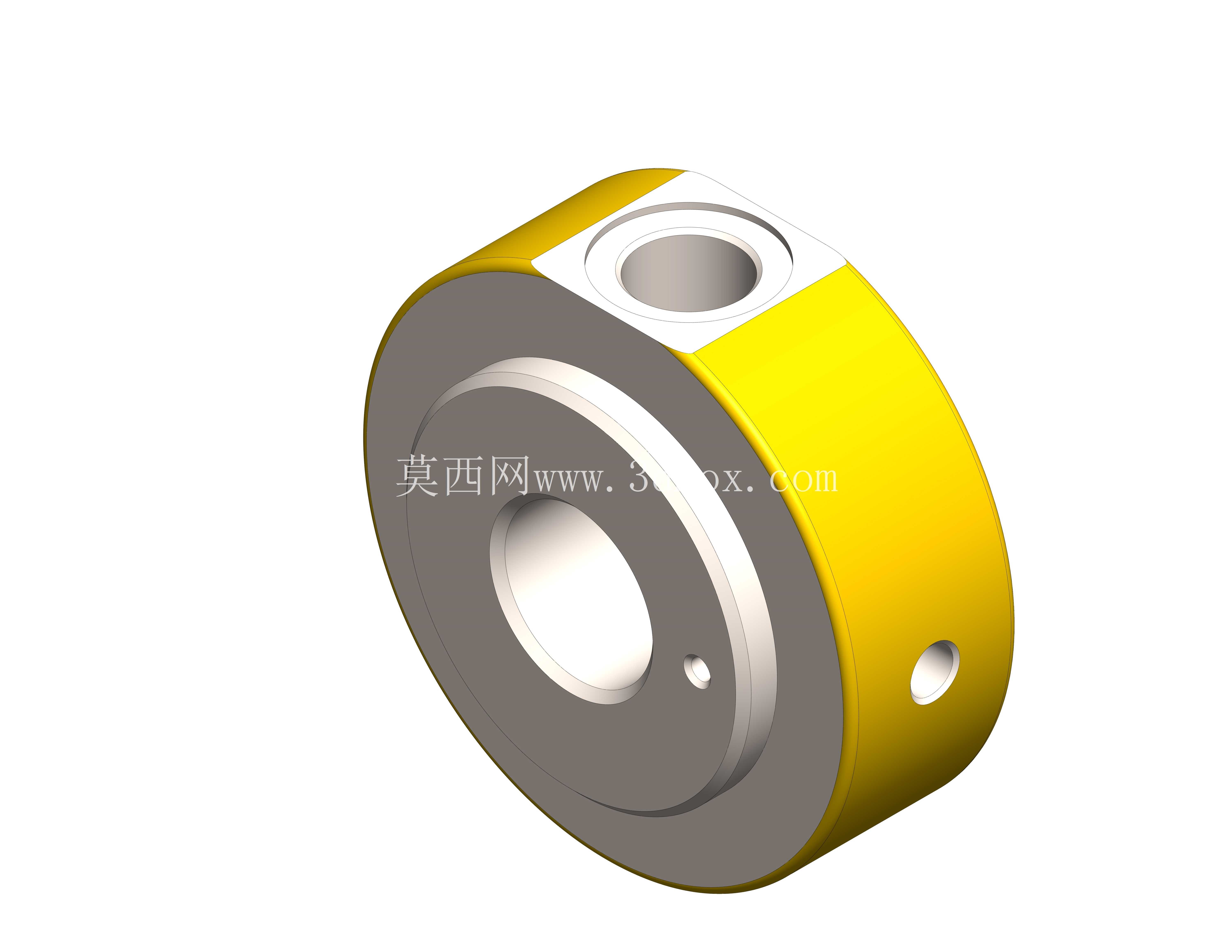

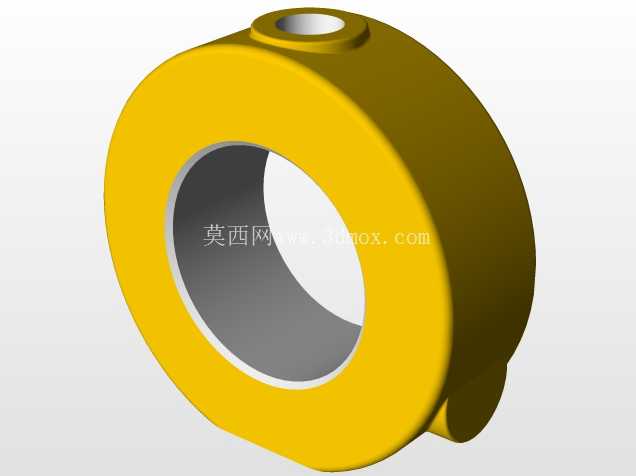

从安装边界来看，这款油缸的安装距是指两端耳环铰接孔中心的最小距离，选型时需要先确认设备的行程需求，再结合安装空间预留足够的伸缩余量，避免油缸伸出行程超过极限导致活塞撞坏端盖，或者缩回时活塞杆顶到缸底。两端铰接孔的尺寸是和配套的销轴匹配的，安装时销轴要做可靠的轴向固定，避免运行过程中销轴窜出脱落，铰接部位要定期加注润滑脂，减少关节轴承的磨损。油口设置在缸筒靠近两端的位置，采用标准公制细牙螺纹，方便和液压管路的接头连接，安装管路时要注意避免管路应力传递到油口位置，防止长期振动导致油口焊缝开裂。

在实际应用场景里，这种铰接式油缸经常用在挖掘机的斗杆驱动、装载机的动臂举升、垃圾压缩设备的推压机构、自动化生产线的工件顶升工位，不同工况下可以调整缸径、杆径、行程参数来匹配负载和速度需求，比如需要快速动作的工位可以加大杆径比提高缩回速度，需要大推力的重载工位可以加大缸径提升输出力。设计建模时需要重点校核活塞杆的压杆稳定性，当油缸行程较长、推力较大时，要验算活塞杆在最大伸出长度下的临界弯曲载荷，避免负载作用下活塞杆出现弯曲变形，同时还要校核缸筒的壁厚强度，确保在系统最高工作压力下缸筒不会出现塑性变形，密封沟槽的尺寸公差要严格符合对应密封件的安装要求，公差过大容易出现泄漏，公差过小会导致密封件压缩量过大加速老化。
