Proxxon IB/E精密小型主轴结构设计

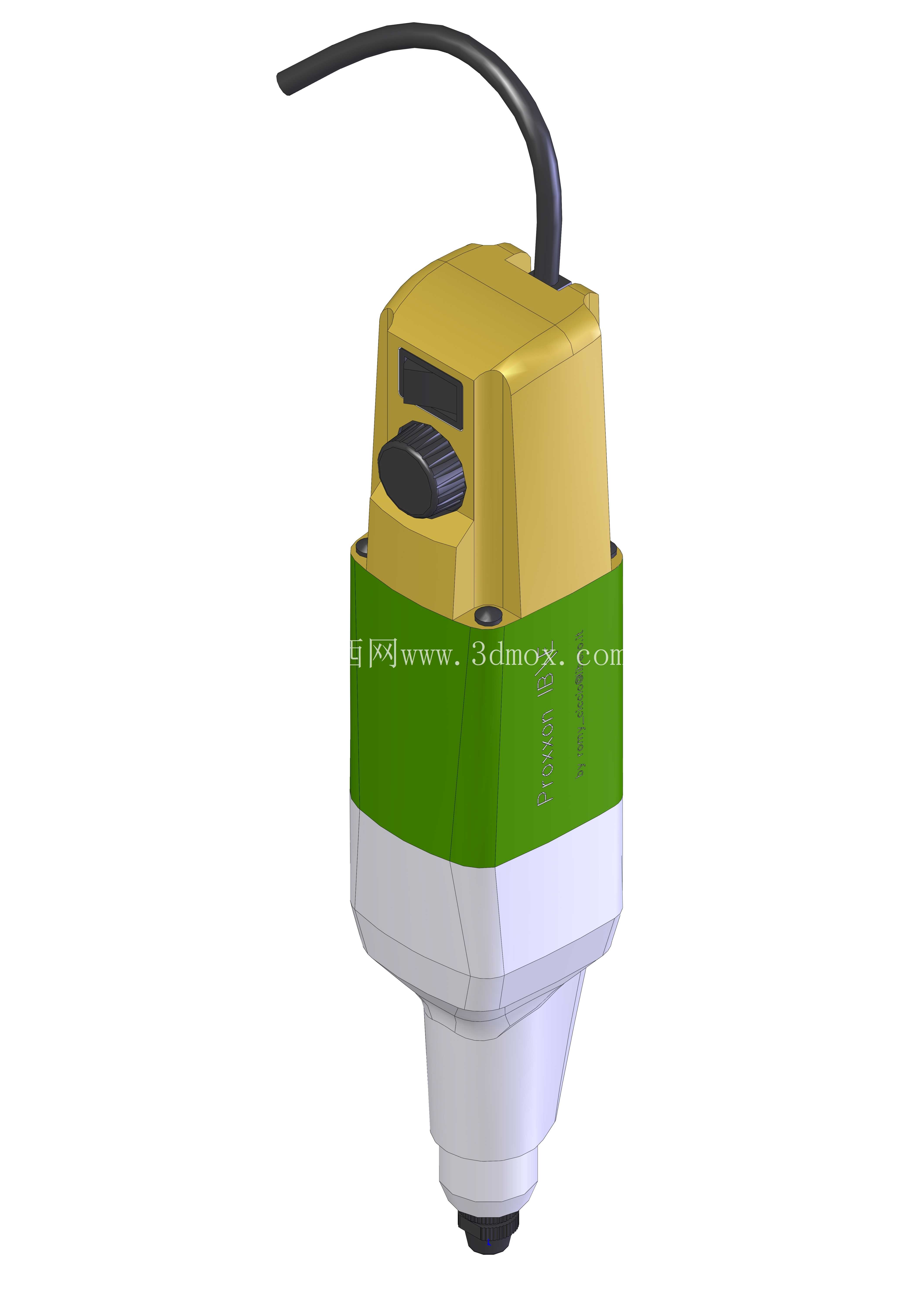

　　在小型精密加工场景中，这类小型主轴的应用覆盖了桌面级加工、模具修配、精密零件去毛刺、小型工件钻孔打磨等多个细分作业环节，尤其适合工位空间受限、对加工振动控制要求较高的作业场景，比如手板制作工位、小型压铸零件后处理工位、教学实训加工台等场景都能见到这类主轴的应用。从结构设计来看，这款主轴采用三段式壳体布局，上部为动力与控制集成段，中部为握持与散热段，下部为输出轴装夹段，这种分段式设计既兼顾了内部动力组件的排布空间，也考虑到了手持操作时的握持舒适度，中部的环形绿色段做了防滑结构处理，作业时手部握持不易打滑，同时壳体接缝处做了止口配合设计，能有效阻挡加工过程中产生的粉尘、切削液进入壳体内部，提升内部组件的使用寿命。

　　上部壳体集成了电源进线结构与调速旋钮，出线位置做了防弯折护套设计，避免作业过程中电源线反复弯折出现线芯断裂的问题，调速旋钮采用凹陷式布局，不会因为手持操作时的误触改变转速参数，操作可靠性更强。下部输出端采用标准夹头结构，可适配不同直径的磨头、钻头、铣刀等作业附件，夹头同轴度控制在较高精度范围内，高速运转时的径向跳动量小，能保障精密加工时的表面质量，避免出现加工纹路不均、孔位偏斜的问题。从安装边界来看，这款主轴既可以手持操作完成灵活的修配作业，也可以通过配套的夹具固定在桌面支架、小型滑台上，实现半自动化的进给加工，固定时的夹持位设置在中部壳体的圆柱段，该段壳体做了加厚处理，夹持受力时不会出现壳体变形挤压内部组件的问题。

　　设计过程中，动力组件的排布做了重心优化，整体重心落在中部握持段的中心位置，长时间手持作业时不易出现手部疲劳，内部传动结构采用直连式设计，没有多余的齿轮传动环节，既减少了传动过程中的能量损耗，也降低了运转时的机械噪音，同时减少了故障点，后期维护成本更低。壳体的散热结构做了隐藏式设计，没有外露的散热格栅，避免加工碎屑进入壳体内部，依靠金属壳体的热传导完成散热，连续作业时壳体温度能控制在合理范围内，不会出现过热烫手影响操作的问题。输出轴的密封结构采用多层防尘设计，即使在打磨产生大量粉尘的作业环境下，也能有效阻挡粉尘进入轴承部位，保障轴承的运转精度与使用寿命，避免长期使用后出现轴系跳动变大的问题。

　　在实际选型适配时，这类小型主轴可以搭配不同的作业附件完成多种工序，比如搭配砂轮磨头完成铸件浇口打磨、搭配合金铣刀完成小型塑料件的修边、搭配小直径钻头完成薄板件的钻孔作业，适配场景灵活，不需要额外更换多台设备就能完成多道工序，能有效节省小型加工工位的设备投入成本。结构建模过程中，对各段壳体的配合公差、内部轴承位的同轴度、夹头的装夹行程都做了精准还原，能直接用于配套夹具的设计、作业附件的适配验证，也可以作为小型加工设备集成时的主轴选型参考模型，帮助设计人员提前确认安装空间、干涉边界，减少实际试制过程中的改模次数。
