多片摩擦离合器FEA结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150337
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计
  • 多片摩擦离合器FEA结构设计

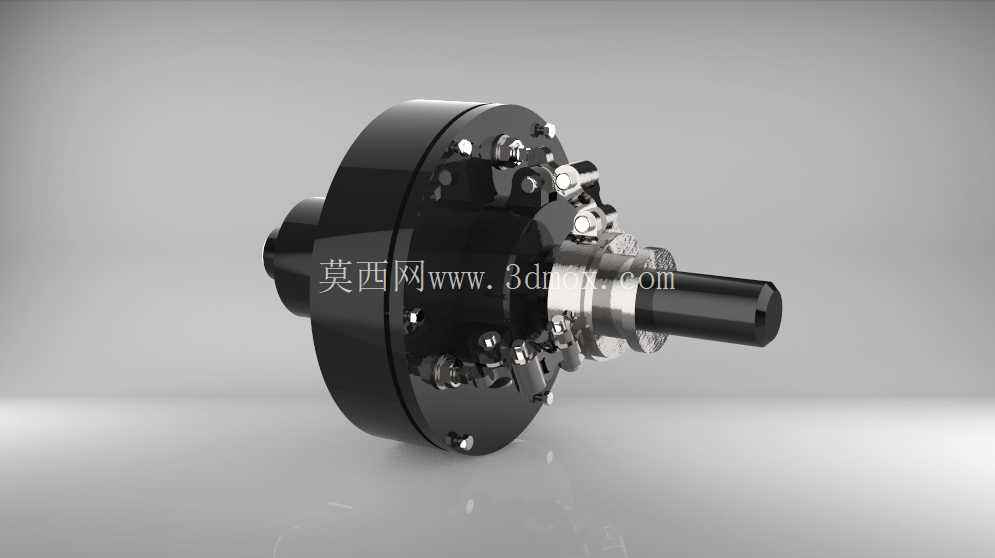

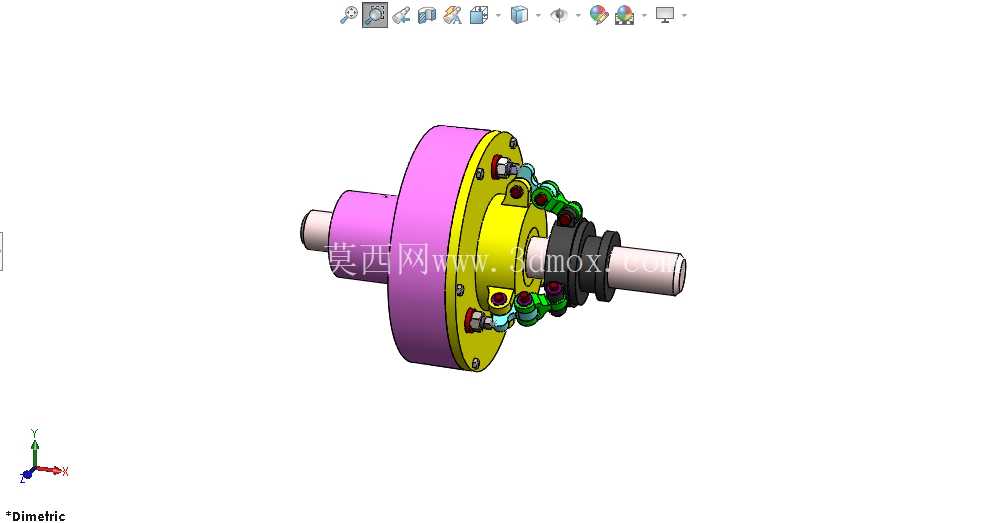

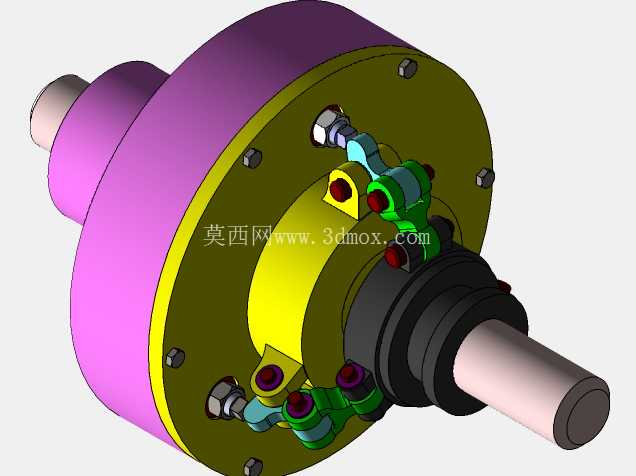

在常规传动系统的动力切换场景中,多片摩擦离合器是兼顾扭矩传递容量与接合平顺性的核心部件,常见于机床主轴箱、工程机械变速机构、重载输送设备的动力输入端,相比单片式摩擦离合器,它能在相同径向尺寸下通过多组摩擦副的叠合布置,传递数倍的额定扭矩,同时通过摩擦片间的滑磨过程缓冲动力接合瞬间的冲击,避免传动链内的齿轮、轴类零件承受过大的瞬时动载荷。

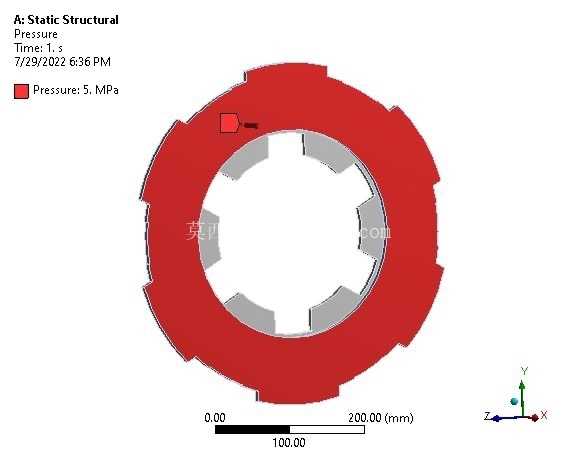

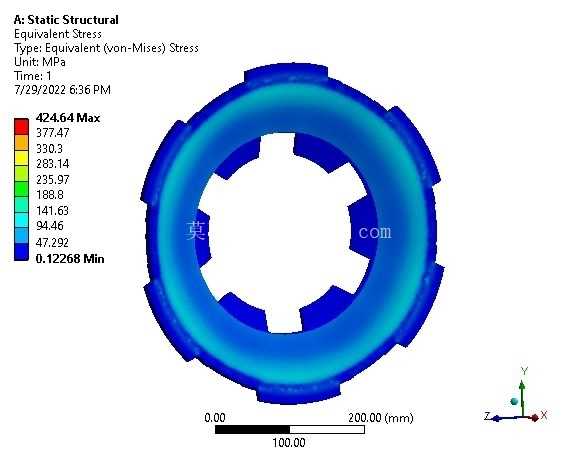

这套结构的核心设计逻辑围绕摩擦副的正压力分布、扭矩传递路径、分离彻底性三个核心维度展开:主动轴与从动轴上交替布置的摩擦盘,每片盘的摩擦表面都做了平面度公差管控,避免局部接触导致的偏磨;施压机构的压力传递路径做了同轴度约束,保证所有摩擦副受到的轴向压力均匀,不会出现单片摩擦片过载烧蚀的问题。湿式应用场景下会在壳体内注入传动润滑油,通过油液带走摩擦产生的热量,同时减少摩擦片的磨损量,延长部件的大修周期;干式应用场景则会在壳体上开设通风散热槽,避免连续滑磨工况下温度过高导致摩擦材料性能衰退。

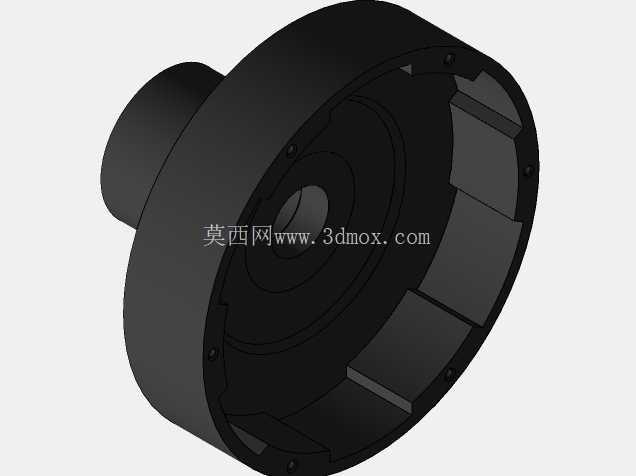

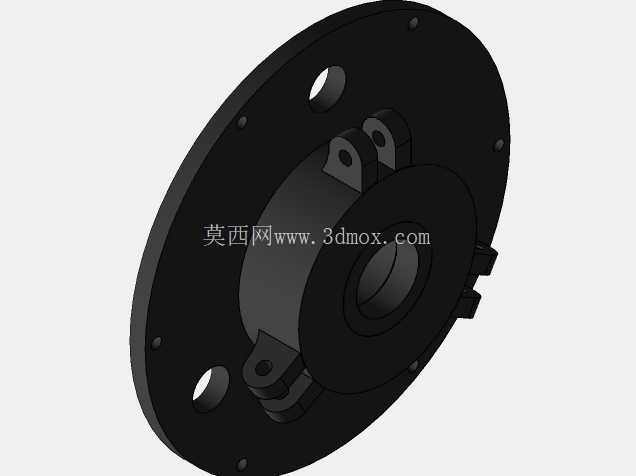

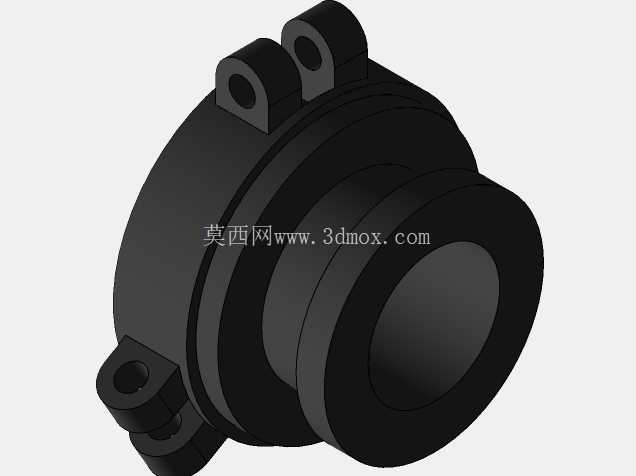

从安装边界来看,这套离合器的驱动端通过花键与动力输出轴连接,从动端通过壳体上的连接法兰与从动侧的带轮、齿轮等执行部件固连,轴向安装尺寸需要预留分离行程的空间,也就是摩擦片完全分离时,施压机构退回的轴向距离,避免分离状态下摩擦片仍存在拖滞力矩,导致动力切断不彻底。径向尺寸则需要匹配安装腔体的内部空间,同时保证摩擦片的外径满足线速度要求,避免高转速工况下摩擦片受离心力作用出现变形。

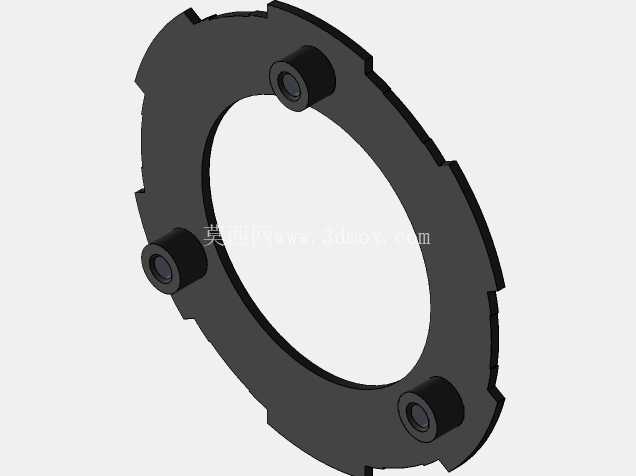

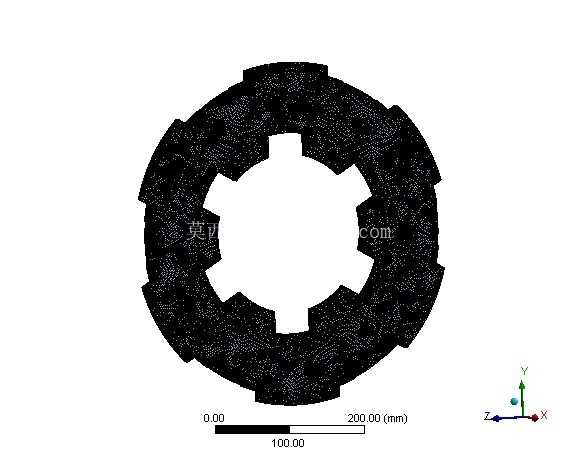

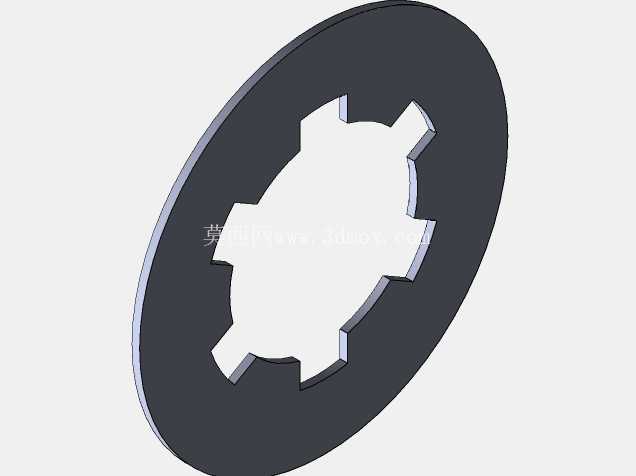

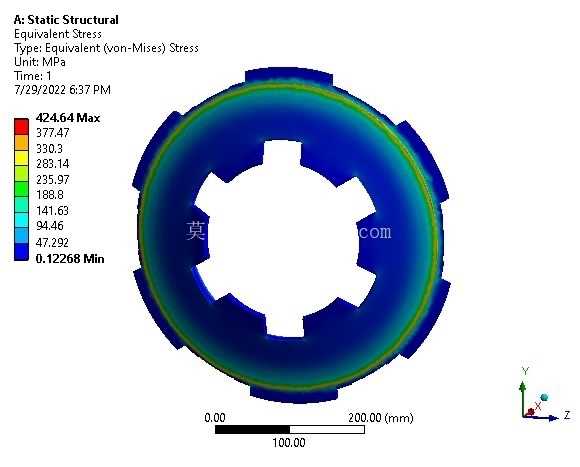

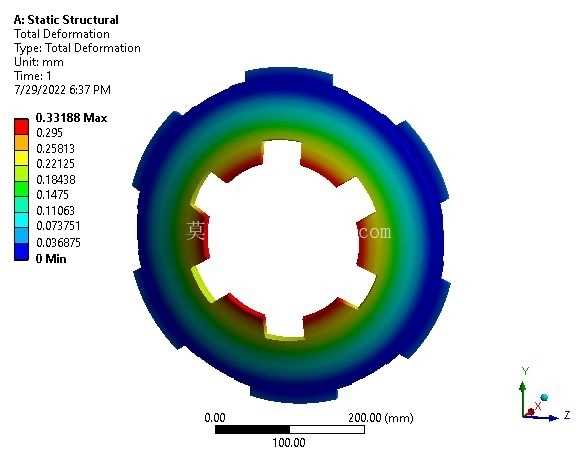

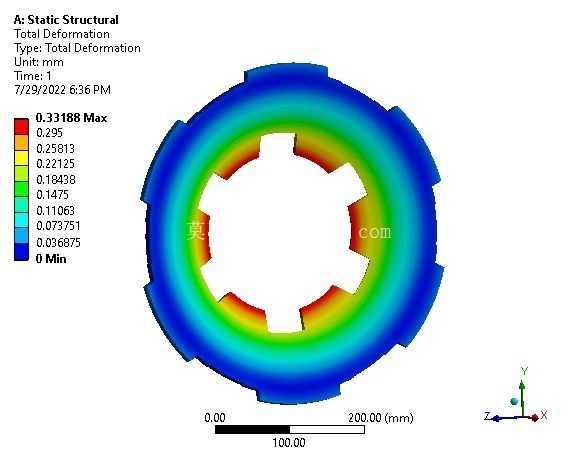

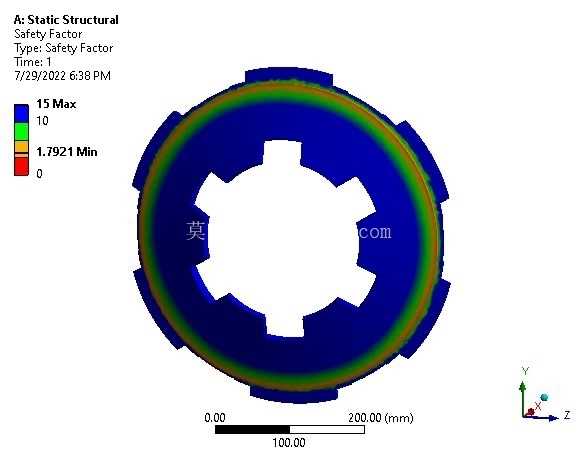

结构设计过程中,摩擦片的基材选择与摩擦面的沟槽设计是核心细节:钢质基片的平面度公差控制在0.02mm以内,表面粘贴的摩擦材料根据应用场景选择铜基粉末冶金或者纸基摩擦材料,铜基材料适合重载、高滑磨转速的工况,纸基材料则接合平顺性更好,适合对传动冲击要求严苛的精密设备。摩擦面上开设的径向油槽(湿式场景)或者散热槽(干式场景),一方面可以引导油液流动带走磨屑与热量,另一方面可以破坏摩擦面间的油膜张力,避免接合过程中出现打滑扭矩不足的问题。

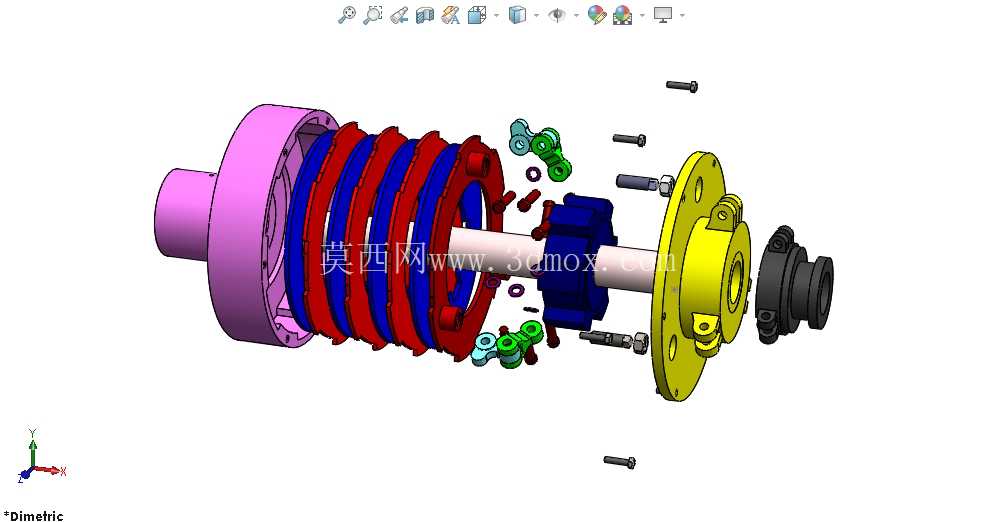

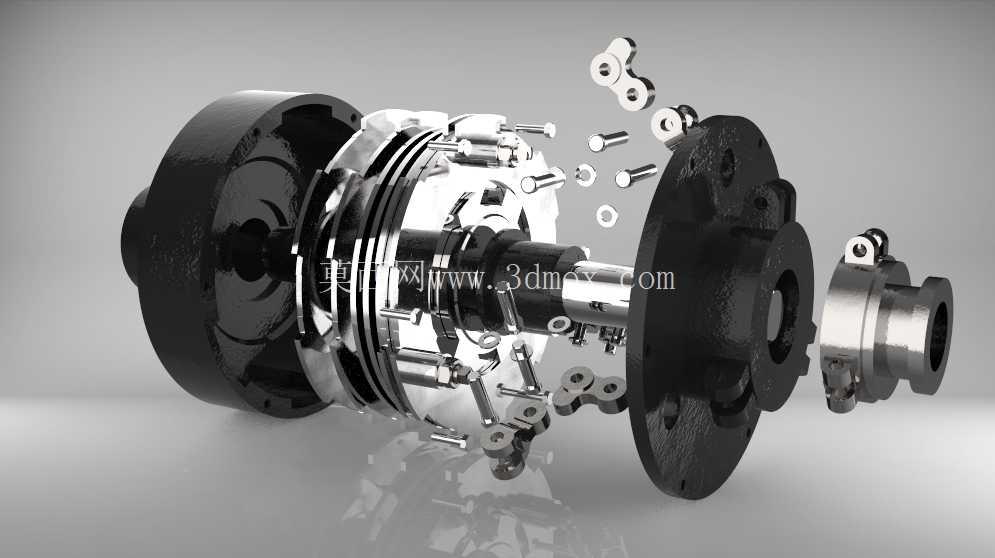

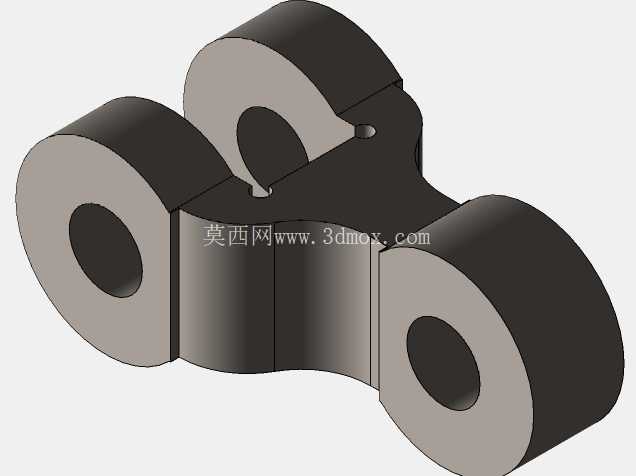

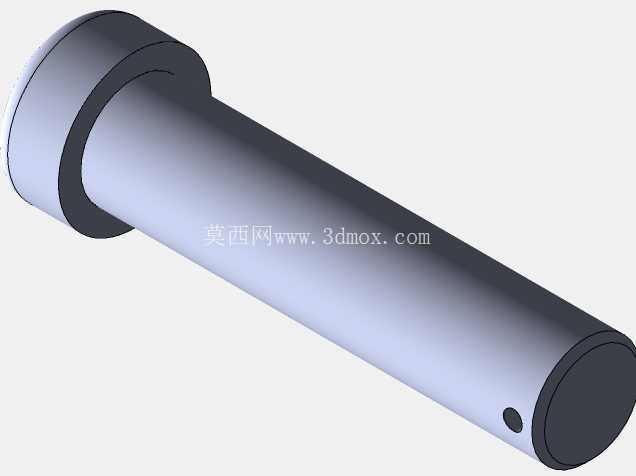

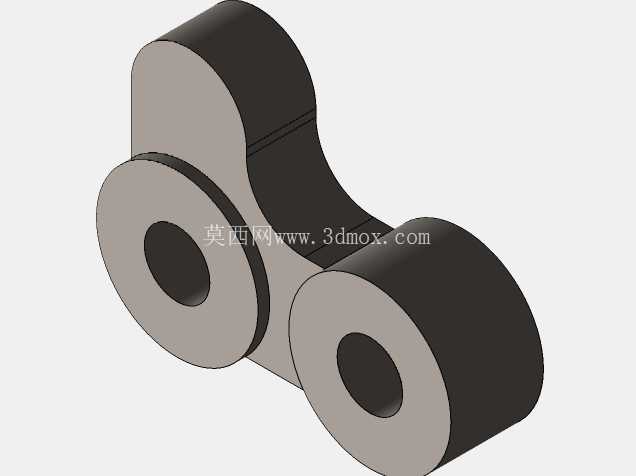

这套结构的装配逻辑遵循从内到外的层级顺序:先将主动轴上的内花键摩擦片逐片装入,再交替装入从动侧的外花键摩擦片,每装入一组都要检查摩擦片的轴向滑动灵活性,避免花键卡滞导致分离不彻底;之后装入压盘与施压复位弹簧,弹簧的刚度需要经过匹配计算,保证分离状态下弹簧力能推动压盘退回,让所有摩擦副之间保留均匀的间隙,接合状态下弹簧提供的压紧力又能满足额定扭矩传递的摩擦力需求。

在工程实际应用中,这类多片摩擦离合器的常见失效形式除了摩擦片正常磨损外,还有花键磨损导致的摩擦片卡滞、弹簧疲劳导致的压紧力不足、壳体密封失效导致的润滑油泄漏(湿式场景),因此在设计阶段就对花键的配合公差、弹簧的疲劳寿命、密封件的压缩量做了对应的校核,同时预留了摩擦片磨损后的间隙调整空间,方便后期维护时不用完全拆解壳体就能调整离合器的接合间隙。

从视图表达的设计练习角度,这套结构的半剖视图绘制需要清晰表达内部摩擦片的叠合关系、花键的配合形式、弹簧的安装位置,右视图则需要表达壳体连接法兰的螺栓孔分布、安装定位止口的尺寸,方便加工与装配环节的技术人员快速读懂结构关系,对应到实际生产中,这类视图也是零件加工、部件装配、设备维修环节的核心技术依据。
