THK微型直线导轨滑块组件结构设计

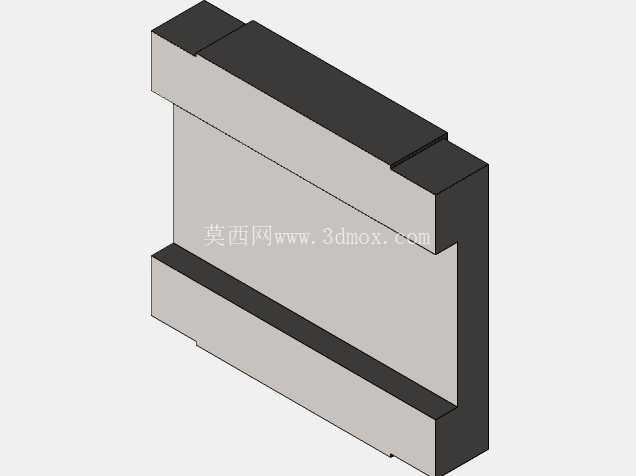

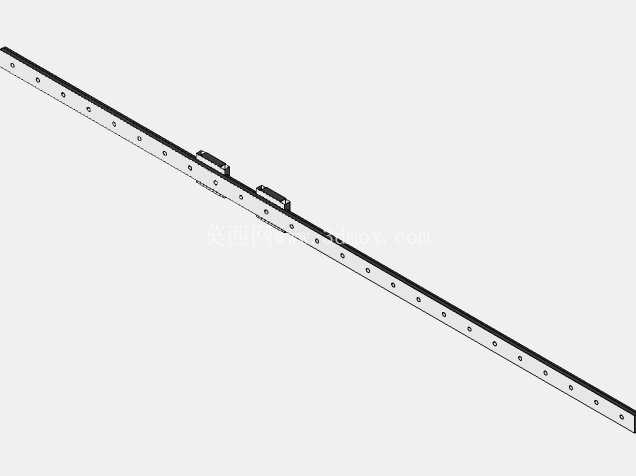

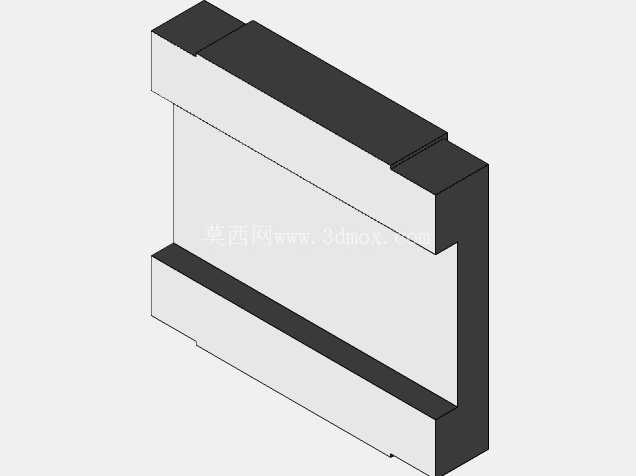

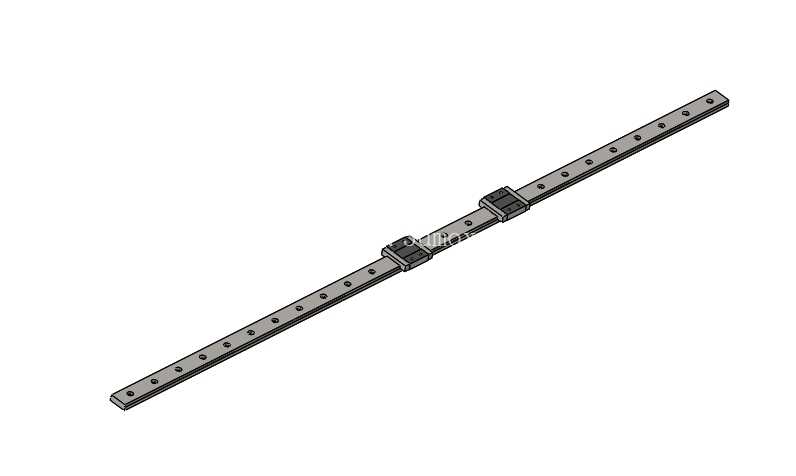

在小型自动化装配工位、精密检测设备滑台、3C产品点胶机构这类安装空间受限的直线传动场景里，微型导轨的选型往往直接决定整套机构的运行精度与寿命，本次建模的THK RSR12WV型微型导轨组件，就是针对这类窄空间、轻负载、高频率往复运动场景做的结构还原。

从实际使用场景来看，这类微型导轨常被用在桌面型自动化设备的短行程滑台、视觉检测镜头的微调位移架、小型机械手的末端导向轴组上，相比普通宽幅导轨，它的截面尺寸更小，单根导轨的宽度仅12mm，滑块的整体高度控制在8mm以内，能在设备内部预留出更多空间布置气管、线缆或是其他执行元件，不会因为导向部件的体积挤占其他功能模块的安装位置。很多做小型非标设备的工程师都遇到过，前期布局时留的导向件安装位不够，最后不得不改整体机架尺寸的问题，这类小规格导轨刚好能解决这类痛点，在行程100mm到500mm的短距离往复运动场景里，它的负载能力完全能覆盖小型气缸、电动滑台带动的检测头、吸嘴、点胶阀这类轻载执行件的需求。

从功能特性上看，这款导轨采用双列钢球接触结构，滑块和导轨之间的滚道经过精密研磨，钢球在滚道内做循环滚动，运行时的摩擦阻力仅为滑动导轨的五十分之一，即使是低速微动的工况下也不会出现爬行现象，能保证0.01mm级的重复定位精度。滑块两端设计有内置的防尘密封端盖，能阻挡车间环境里的粉尘、切削碎屑进入滚道内部，延长润滑脂的使用寿命，日常维护时只需要每隔三个月通过滑块上的注油嘴补充少量锂基润滑脂即可，不需要频繁拆解清洁，适合在无尘车间或是普通机加工环境里长期运行。导轨本体采用高碳铬轴承钢材质，经过淬火硬化处理，表面硬度达到HRC58-62，即使长期承受偏载力矩，滚道也不会出现凹陷变形，能保证长期运行后的精度保持性。

设计建模的时候，首先要明确安装边界的约束：导轨的安装孔采用等间距布置，孔位间距为25mm，安装孔为沉头孔设计，适配M3的内六角圆柱头螺钉，安装时可以直接从导轨正面锁付到安装基准面上，不需要在导轨侧面做额外的顶丝固定，简化了安装工序。滑块的安装面设计有两个定位销孔和四个螺纹安装孔，螺纹规格为M3，销孔直径2mm，安装时可以先通过定位销把滑块和负载板做精准定位，再锁付固定螺钉，避免安装时出现滑块偏斜导致的运行卡滞问题。建模过程中要特别注意滚道的曲率半径和钢球直径的匹配关系，钢球直径为2mm，滚道曲率半径取1.04倍钢球直径，这个参数直接决定了导轨的接触刚度和运行顺滑度，如果曲率半径过小，会导致钢球和滚道的接触应力过大，长期运行容易出现点蚀；如果曲率半径过大，会导致接触刚度不足，负载下出现弹性变形影响定位精度。另外滑块内部的回流槽结构也要做准确还原，回流槽的转弯半径要和钢球直径匹配，不能出现尖角或是台阶，否则钢球循环时会出现卡滞，导致滑块运行阻力变大甚至卡死。

实际选型应用的时候，还要注意安装基准面的平面度要求，导轨安装面的平面度需要控制在0.02mm/100mm以内，如果安装面存在翘曲，会导致导轨安装后产生内应力，不仅会增加运行阻力，还会缩短导轨的使用寿命。如果是垂直安装的场景，还要额外考虑滑块的自锁问题，因为这类滚动导轨的摩擦阻力很小，垂直布置时如果动力端断气或是断电，滑块会因为负载自重下滑，需要额外加装阻尼器或是抱闸机构。另外在多根导轨平行使用的场景里，要注意其中一根导轨做径向定位，另一根导轨要留一定的侧向间隙补偿安装误差，避免两根导轨平行度不足导致的运行卡滞。很多新手工程师在做双导轨布局时，会把两根导轨都做完全定位，最后加工出来的零件因为平行度误差，组装后滑块根本无法顺畅滑动，这点在结构设计时需要特别留意。

从结构细节来看，滑块的保持架采用工程塑料材质，能把钢球均匀分隔开，避免钢球之间直接接触产生摩擦噪音，同时在滑块高速往复运动时，能防止钢球从滚道内脱落，方便导轨的运输和组装。导轨的两端可以根据使用需求加装行程限位挡块，避免滑块运行超出行程从导轨端部脱出，挡块的安装孔直接利用导轨端部的安装螺孔，不需要额外加工，安装非常方便。针对有洁净要求的使用场景，还可以在滑块两端加装双层防尘刮板，进一步阻挡微小粉尘进入滚道内部，满足洁净车间的使用要求。
