丝杆驱动双光轴直线滑台模组结构

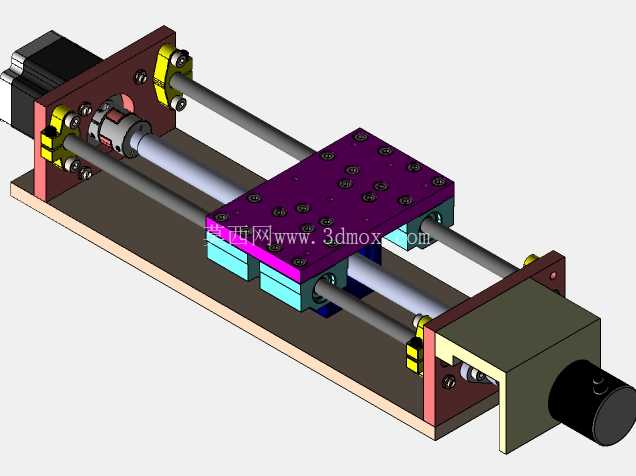

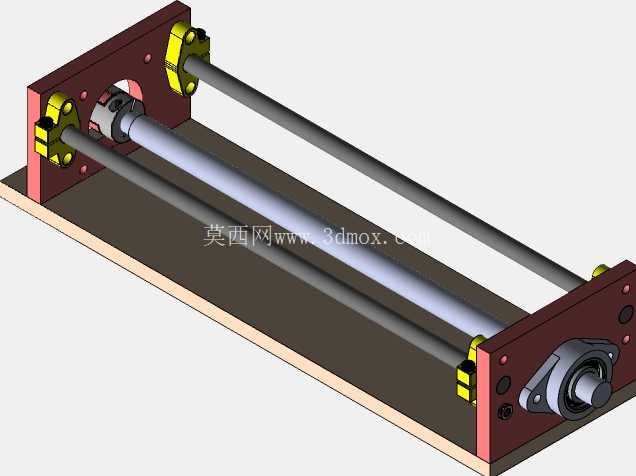

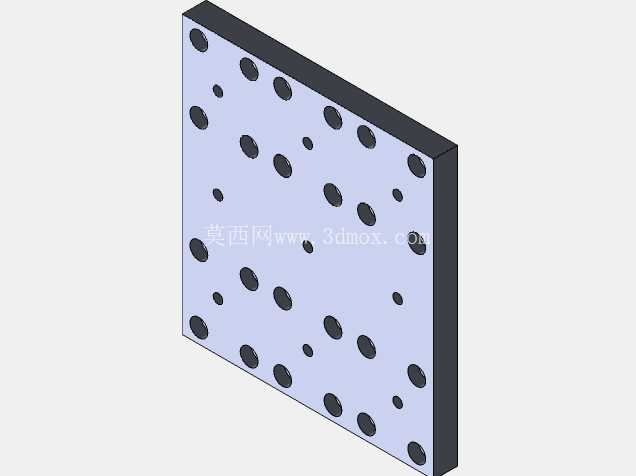

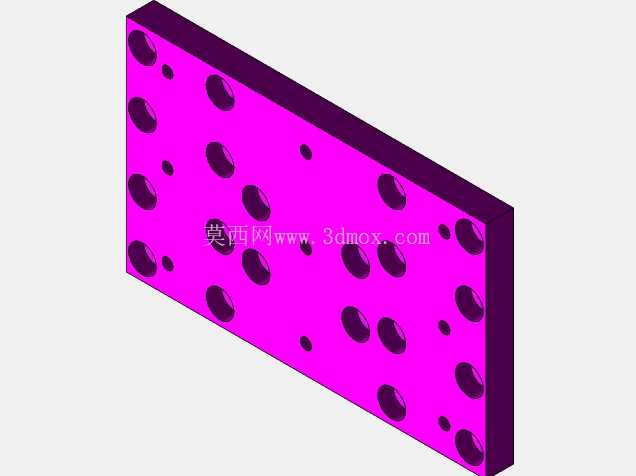

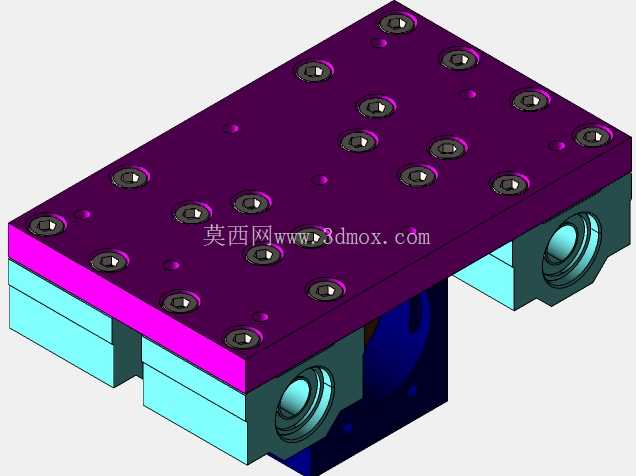

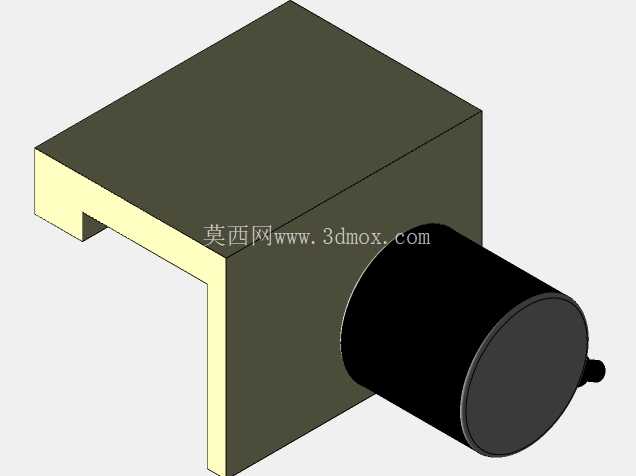

　　这套直线运动机构是工业自动化产线里极为常用的单轴位移执行单元，常见于3C电子零部件的点胶工位、小型工件的分拣移栽、检测设备的探针进给、非标工装的工位切换等场景，能够在有限行程内提供稳定的直线往复运动输出，替代人工完成高精度、高重复性的位移动作。从结构布局来看，整套机构采用平行双光轴作为导向支撑，配合滚珠丝杆作为传动核心，驱动端搭载伺服电机提供旋转动力，通过联轴器将电机输出轴与丝杆直连，避免传动间隙带来的定位误差。滑台台面预留了规则排列的安装螺纹孔，可直接搭载小型气动夹爪、点胶阀、检测探头、焊枪头等末端执行件，不需要额外加工转接板就能完成负载安装，适配多数轻型自动化作业的负载搭载需求。

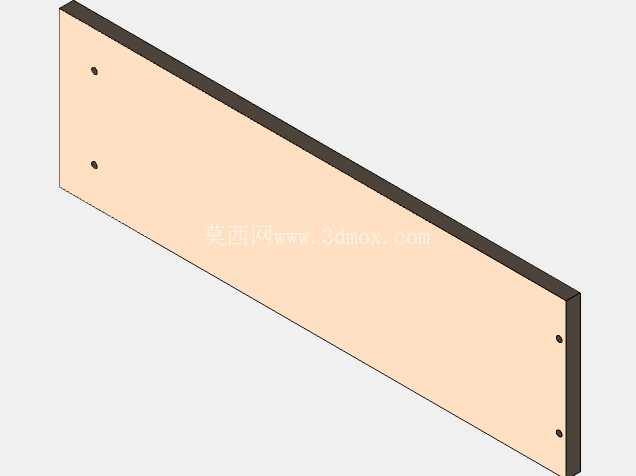

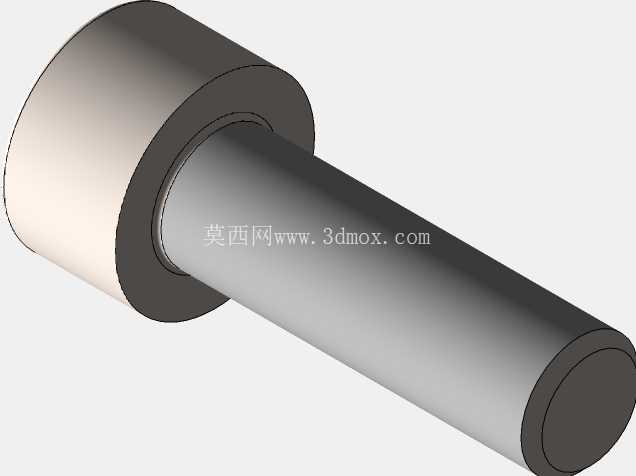

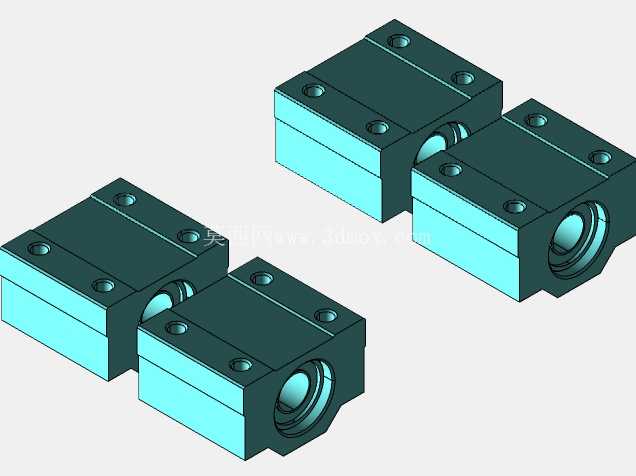

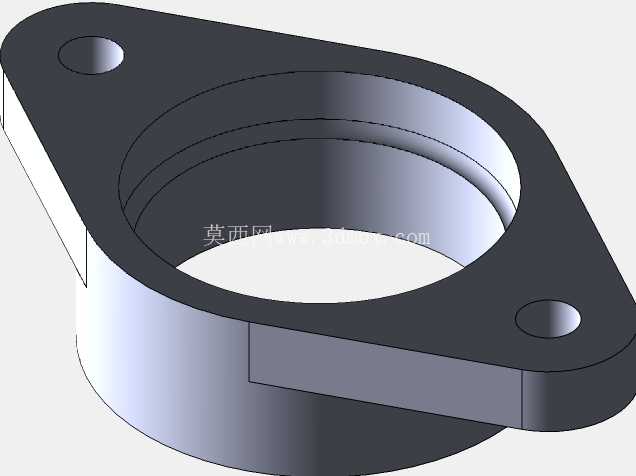

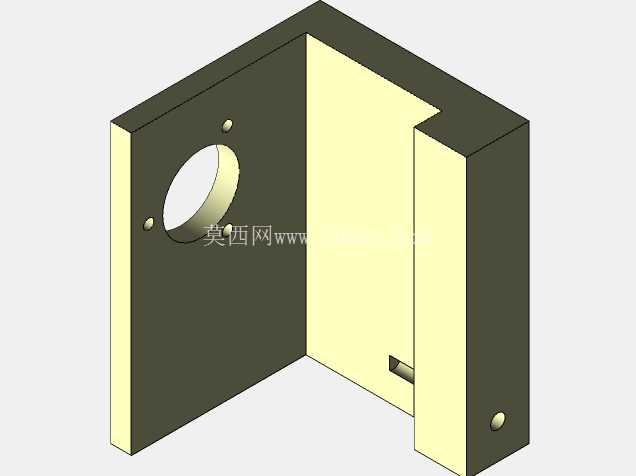

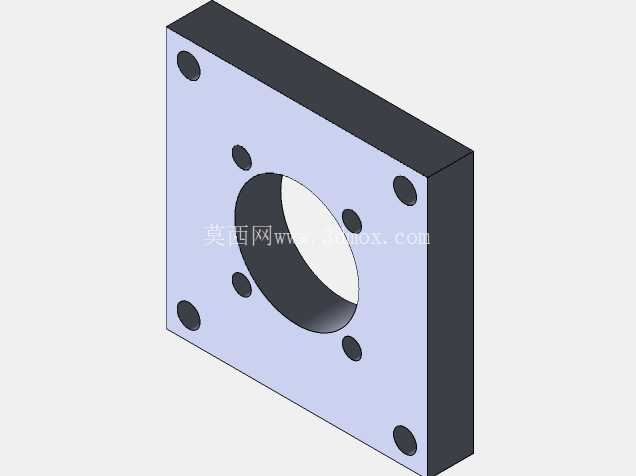

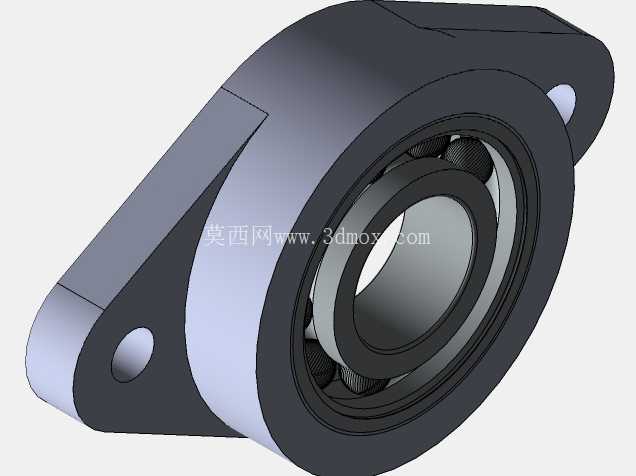

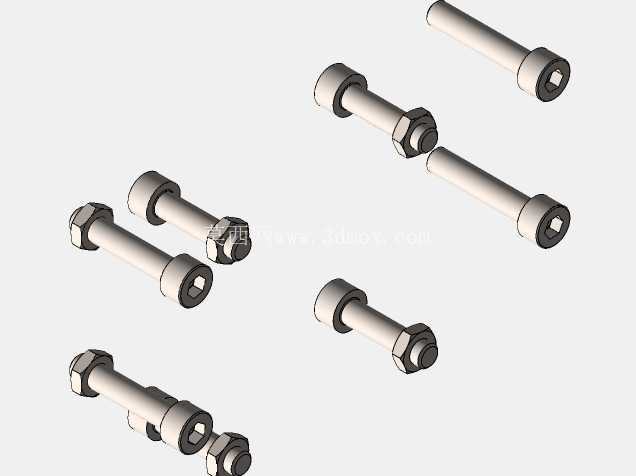

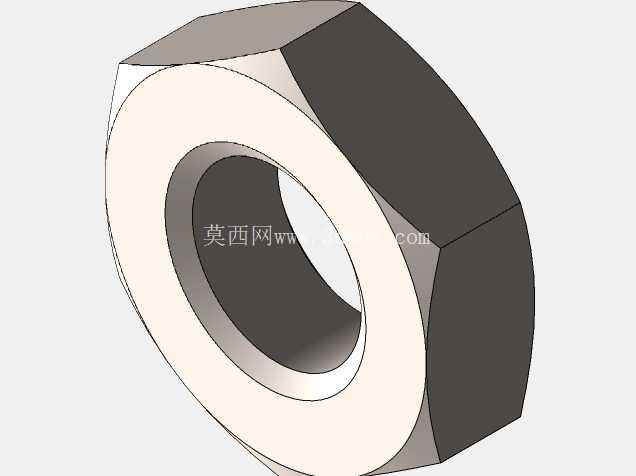

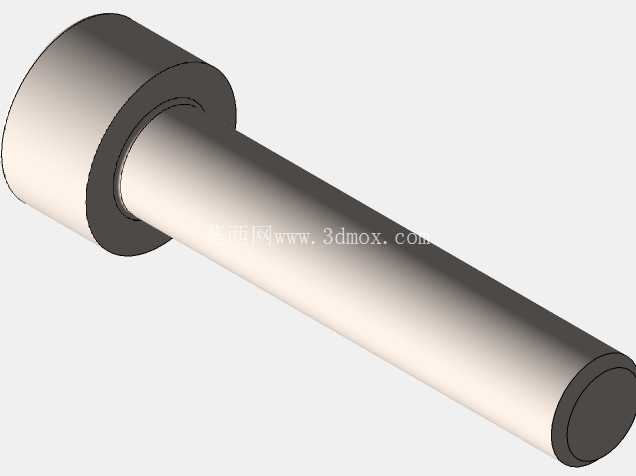

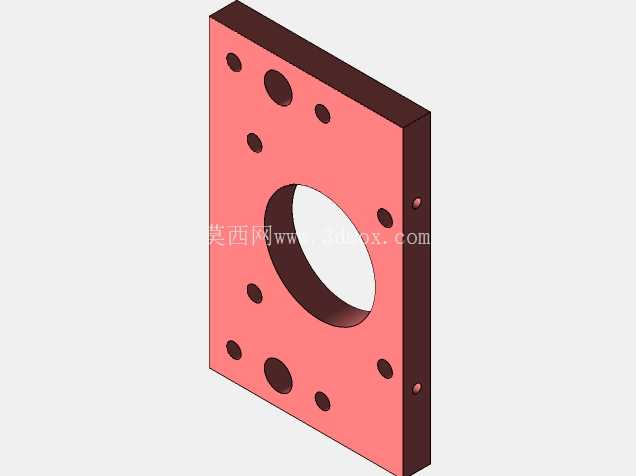

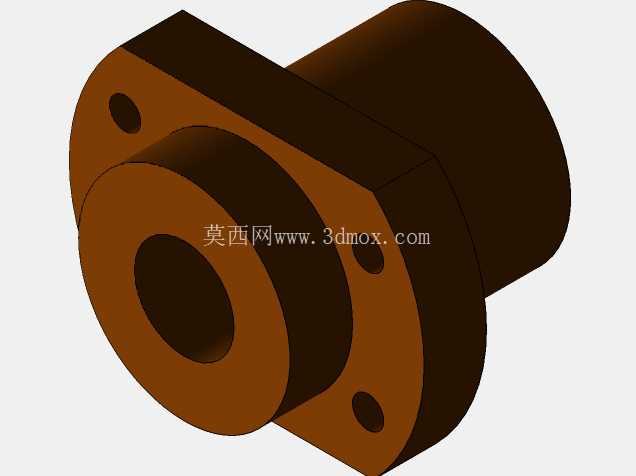

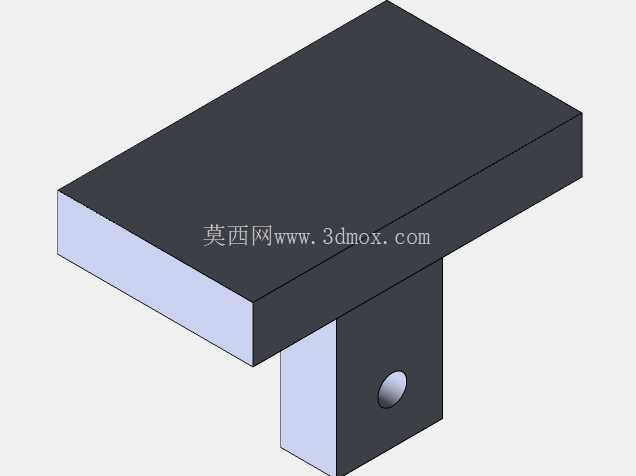

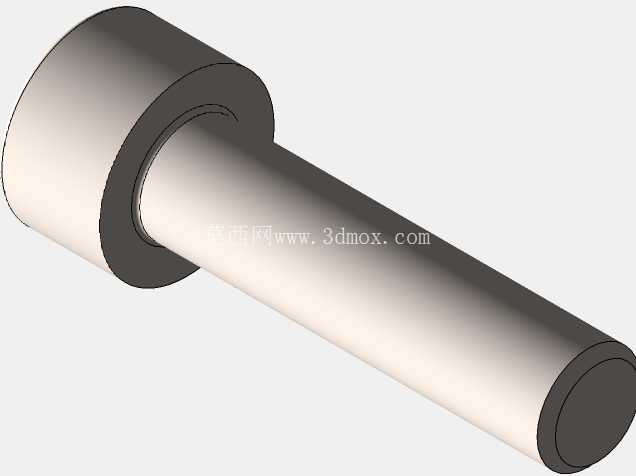

　　设计阶段优先考虑了安装边界的适配性，整套机构的底板为平直安装基准面，两端的支撑座通过内六角螺栓锁紧在底板上，光轴两端直接嵌入支撑座的定位孔内，靠顶丝完成轴向固定，这种设计既保证了光轴的平行度公差，也能在后期维护时快速更换磨损的导向部件，不需要对整套机构进行完全拆解。丝杆的两端采用角接触轴承做径向与轴向支撑，靠近电机端的轴承座预留了联轴器的安装空间，避免电机运转时与支撑座产生运动干涉，尾端的支撑座内设置了锁紧螺母，可对丝杆的轴向预紧力进行微调，消除丝杆反向转动时的回程间隙，保证往复定位的一致性。滑台部分采用直线轴承与光轴配合，相比线性导轨的方案，双光轴搭配直线轴承的结构成本更低，对安装面的平面度公差要求更宽松，在一些对负载刚性要求不极端的轻型作业场景下，完全能满足运行精度需求，同时抗粉尘能力优于滚柱型线性导轨，更适合车间多尘的作业环境。滑台与丝杆螺母的连接采用浮动式转接结构，能够抵消一部分丝杆与光轴的平行度安装误差，避免滑台运行时出现卡滞、爬行的问题。机构的末端设置了硬限位挡块，搭配滑台上的缓冲胶垫，能够在电气限位失效时提供机械防护，避免滑台超行程撞击两端支撑座造成部件损坏。

　　从安装尺寸来看，整套机构的宽度方向以两根光轴的中心距为核心基准，长度方向可根据实际行程需求调整光轴与丝杆的长度，不需要改动两端支撑座与滑台的主体结构，能够快速衍生出不同行程的同系列模组，减少非标设计的重复工作量。在实际选型应用时，可根据负载重量、运行速度、定位精度的需求更换不同导程的丝杆，搭配不同功率的驱动电机，比如小导程丝杆适配高精度低速进给场景，大导程丝杆适配快速往复移栽场景，整套结构的模块化程度较高，零部件的通用化率好，能够降低备件存储与后期维护的成本。导向光轴采用表面淬火处理，硬度可达HRC60以上，配合直线轴承的滚动摩擦，长期运行的磨损量极小，能够保证长时间使用后的精度保持性。

　　滑台的上下板之间设置了调整垫片，可在装配时微调滑台的安装平面度，保证搭载的末端执行件与作业面的平行度符合工艺要求。整套机构没有复杂的异形加工件，绝大多数零部件都可采用标准件采购后装配，加工成本可控，装配流程简单，不需要专用的工装夹具就能完成整机组装，非常适合非标自动化设备厂商快速搭建单轴位移工位，缩短设备的设计与交付周期。在实际运行过程中，丝杆副可根据使用场景添加润滑脂，光轴表面定期涂抹防锈润滑油，就能保证长期稳定运行，日常维护的操作门槛较低，不需要专业的设备运维人员就能完成保养作业。
